@tomic-Skin V1.2.8 (SR2) für Z99/100/201 // letzte änderung 3.8.2009

  • [Blockierte Grafik: http://img200.imageshack.us/img200/7894/backgroundlog.jpg]






    Bitte Hinweise in der Anleitung beachten



    Eine Installationsanleitung im PDF Format liegt im Skin bei und ist gleichzeitig auch eine Anleitung und Übersicht der Neuerungen(inkl.Bilder).Sie kann auch einzeln hier runtergeladen werden.


    Es gibt 4 skin Versionen des Skins.Die Normale und die Blaue Version.2 Versionen sind für das Z99.Die normalen versionen sind im tag Modus Rot und im nacht Modus Blau.



    !!! Nur für Software Version 8.3.1.100733 (SR2) !!!


    Wer den loadingscreen benutzen möchte in die Sys.txt noch folgendes eintragen


    [loading]
    show_statustext=1
    show_progressbar=1
    progressbar_x=67
    progressbar_y=38
    progressbar_bmp="loading_progressbar.bmp"
    loading_bmp="loading.jpg"



    Ein kleiner Auszug von änderungen:



    -- Design der Kartenansicht geändert


    -- anzeige der ankunftszeiten etc in einer Leiste am oberen rand.Diese geht gleichzeitig beim Drücken zurück ins Hauptmenü(Leiste kann geschlossen werden.)


    -- Kombinierte Ansicht von der Nächsten Straße


    -- Menü auf der Karte überarbeitet


    -- Menü im TurnbyTurn-Modus hinzugefügt


    -- neuer Menüpunkt"Startmenü" in den Systemeinstellungen


    -- Neuer Menüpunkt "PmB vorhanden" in den Systemeinstellungen hinzugefügt


    -- Überarbeitete Infobox


    -- Infobox Configmenü hinzugefügt (Navigationsmenü)


    -- "Schließen" im Lautstärkeregler hinzugefügt


    -- Aus Button im Hauptmenü hinzugefügt


    -- TMC-Status im Hauütmenü hinzugefügt


    -- TMC-Status icon bei Navigation hinzugefügt


    -- zusätzliche visuelle Warnung bei Tempolimits


    -- Menü für erweiterte Laustärke hinzugefügt(Navigationsmenü)


    -- "zur Karte" und Menü buttons Hinzugefügt


    -- Fahrspurassistent anzeige vergrößert


    -- Fahrspurassistent Pfeile überarbeitet.Weiße Pfeile Rot durchkreuzt für die die nicht zu fahrende Spur


    -- Anzeige der Straßennamen und Straßenschilder vergrößert


    -- andere Position der Sat und Batterie anzeige


    -- Batterie- und Satanzeige auf der Karte überarbeitet


    -- Bei Batterieaufladung steht nun nicht mehr dran "geladen" wenn der Akku voll ist sondern "100%"


    -- Das zusätzliche Icon bei Geschwindigkeitsübertretung nun auch im GPS-Tacho und im Turnbyturn Screen.


    -- TMC-Status im Hauptmenü wechselt nun auch wieder auf Grau wenn keine Meldungen mehr anliegen


    -- compass im TurnbyTurn vergrößert


    -- Direkte Schaltfläche für Skipwaypoint im TurnbyTurn-Modus


    -- neue Zoom Buttons


    -- Routentracking hinzugefügt(Anleitung beachten)


    -- Tacho kann nun als Start angewählt werden.(Systemmenü)


    -- Routeninfo ein wenig bearbeitet


    -- Routeninfo nun auch im TurnbyTurn-modus


    -- neuer button im Navigationsmenü zum löschen der vorhandenen Tracks


    -- 2 Buttons im Bereich Poi auf route hinzugefügt.



    Alles weitere gibts in der Anleitung!!!!


    *** 3.8.2009:


    -- Neue Buttons zum Straßen Sperren


    -- Straßen sperren nun auch in der Routenplanung möglich


    -- neuer Button bei der TMC Event-Liste


    -- Neue Buttons bei den Poi´s auf route


    -- Menü auf der karte geordnet


    -- zusätzlicher Button für Pause Musik beim Lautstärkeregler.Erst sichtbar wenn Player läuft oder in Pause steht.


    -- Anleitung wurde aktualisiert





    [Blockierte Grafik: http://img44.imageshack.us/img44/3883/skin128.gif]



    Hinweis:


    Jegliche veränderung der Navigationssoftware geschieht auf eigene Gefahr.Bei nicht mehr funktionierender Software kann u.U. keine Garantieleistung durch Becker gegeben werden. Sollte also etwas verändert worden sein und das Gerät muss deswegen eingeschickt und repariert werden, dann kann es sein, dass der Becker-Service dies merkt und Geld für die Reparatur verlangt.

  • Hallo Markus,
    kannst Du mir evtl per PN oder Mail zukommen lassen, was ich im V1.1 IGO8.RAR (der Rote) skin machen muss, um den Punkt 12 zu adaptieren, denn ich behalt den alten, weil ich den Himmel sehen will



    Falls das wichtig ist, habe Z201


    Gruß
    Max

  • @tomic:
    Leider ist mein Navigationsgerät bis heute Nachmittag anderweitig im Gebrauch, so dass ich einen Test erst später durchführen kann. Deine beigefügte Bebilderung lässt aber schon eine erste Beurteilung der Optik zu:


    Dieser Skin ist im Bezug auf die Optik eine absolut hervorragende Arbeit und m.M. nach die beste bisher veröffentlichte Oberfläche. Die Kartenansicht ist klar strukturiert und wirkt nicht (wie bei der seitlichen Buttonanordnung) überladen - endlich ist einmal ein freier Blick auf nahezu die gesamte Karte möglich. Sämtliche Information sind dank der linearen Positionierung am oberen Rand mit einem kurzen Blick zu erfassen, was im Straßenverkehr ein wichtiger Punkt ist. Die automatische Ausblendung der Tripcomputer- u. Skipwaypoint-Buttons ist eine sehr gute Idee gewesen.


    Während alle anderen bisherigen Skins (so gut Diese auch waren) immer dem Grundlayout des Becker-Originals folgten, ist der @tomic_V1.2 eine völlig neue Design-Richtung und somit eine echte Alternative gegenüber dem Standard. Weiters nach dem Test ...


    Vielen Dank für diese überzeugende Arbeit!


    Gruß -RaMaTz-

  • Hallo zusammen,
    da mein Navi ja immer während der Fahrt abgestürzt ist, habe ich mich entschlossen alles auf Null zu setzen und die Grundeinstellung wiederherzustellen.


    Habe ja von Anfang an Sicherungen gemacht. :)


    an @tomic
    Dein neuer Skin kommt wie gerufen. :]
    Alle Achtung!!!! Eine hervorragende Arbeit von dir!!!!!!!!!!!


    Ab jetzt wird nicht mehr am Navi gespielt sondern nur noch Skins upgedatet.


    Gruß Campinggott
    Norbert

  • Hallo @tomic,
    ich habe den neuen Skin gerade getestet, zwar nur in der Simulation da ich gerade das Auto nicht zur Verfügung habe. Es funktioniert alles hervorragend, vielen Dank für die Arbeit und den zurückstellen bzw. Abbrechen Button im Auschaltmodus.
    Liebe Grüße
    Albert

  • Zitat

    Original von @tomic
    Bin natürlich für anregungen,kritik oder verbesserungen weiterhin offen.


    Genau was ich gesucht habe! Du hast konsequent alle Anregungen umgesetzt. Jetzt kann man gut und gern die Hälfte des diesbezüglichen Inhalts im Forum löschen....


    Nur eine (kleine) Frage. Ich habe festgestellt, dass ich mit meinen Problem nicht allein da stehe. Bei der Anbringung des Navis am Motorrad verdeckt dieses bei einigen den Blick auf die Armaturen, insbesondere den Tacho.


    Kannst Du mir einen Hinweis geben, in welcher Datei sich die "Km/h"-Anzeige befindet und wie der Abschnitt heißt. Ich würde die Anzeige gern vergrößern und dadurch das Problem mit der Sicht auf den Tacho lösen.

  • Hallo LBA,


    ich bin zwar nicht @tomic, aber ich weiß es :D

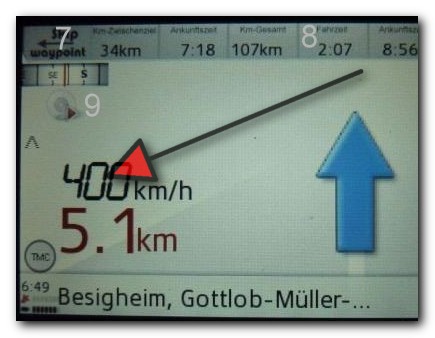

    die km/h-Anzeige für die Turn-by-Turn-Ansicht findest du im
    @tomicskinV12(blau).zip unter \ui_becker\480_272\ui\becker_480_272.ui

    (...)
    ;*********************
    ; TURN BY TURN SCREEN
    ;*********************
    (...)
    ;####################################################################
    ; kmh-GPSGeschw.
    <TEXT xxx x=20 y=115 w=110 z=101 template=txt align="CENTER" fontsize=50 font="test" textmodel_wstr="navigation.current_speed.number_text">
    ; kmh-Text
    <TEXT xxx x=110 y=135 w=80 z=101 align="right" template=txt fontsize=25 text="km/h">
    ;####################################################################


    @ @tomic: Super, :bounce1!
    Muss ich gleich installieren und testen.
    Eine Frage hätte ich noch: Kriegt man die Compassmask aus der TbT-Ansicht raus?


    Beste Grüße
    stargate25

  • stargate25 : Ja den bekommt man raus.Dazu musst du im Turnbyturn abschnitt in der becker 480_272 datei folgendes ändern.


    ;<SPRITE xxx x=0 y=31 z=11 bmp="compassmask.spr" visiblemodel="!navigation.curr_speedcam.category.valid">
    ;<SPRITE sprTBT_LinearCompass x=0 y=31 z=10 h=21 w=84 visiblemodel="!navigation.curr_speedcam.category.valid">


    Wenn du genau hinschaust gibts nur den unterschied das da die beiden ausgeklammert sind. mit einem ;


    Dann brauchst du aus deiner Data.zip die Datei becker.ui aus dem Ordner ui_becker/common/ui. Kopiere diese am besten in den Skin im gleichen Pfad.



    Ganz nach unten scrollen.Da ist der turnbyturn bereich.Hier den eintrag folgend ändern


    ;ATTACH_LINEARCOMPASS sprTBT_LinearCompass "linear_compass_mapangle.spr" "navigation.car_heading"


    speichern und fertig

  • Hallo @tomic,
    ich habe den neuen Skin gerade getestet und ich bin total begeistert - gute Arbeit...


    Allerdings hätte ich gerne die Farbe der Orte in grau geändert.


    Kann mir bitte jemand erklären, wo man das einstellen kann?


    Vielen Dank im voraus...

    Becker 7977
    Becker Z201
    Navigon 8450 Live

    Einmal editiert, zuletzt von Manager ()

  • Die kannst du ändern in den Dateien day3dcolor/day2dcolor/night2dcolor/night3dcolor und liegen im Skinpfad ui_becker/common zu öffnen und bearbeiten mit wordpad.


    Hier ein auszug aus einem andere threat.


    ; ## Der gesamte Hintergrund
    0 = "ground", 208, 252, 208



    ; ## Autobahnfarben (Straße) 230, 0, 0
    a = "0_int",245, 215, 0 ;class 0 internal color (autopalya)
    ; ## Randfarbe der Autobahnen 230,0,0
    A = "0_ext",140, 30, 25 ;class 0 external color



    ; ## Farbe der Bundesstraßen/U-Straßen (Straßenfarbe) 255,110,100
    b = "1_int",210, 70, 0 ;class 1 internal color (autout)
    B = "1_ext",150, 0, 0 ;class 1 external color


    ; ## Landstraßenfarbe/Bundesstraßen, K-Straßen 250,130, 0
    c = "2_int",255,255, 0
    C = "2_ext", 50, 50, 50



    ; ## Landstraßen d = "4_int",255,180, 0 - große Hauptverkehrsstraßen
    d = "4_int",255,0,0
    D = "4_ext", 50, 50,50



    ; ## Verbindungsstraßefarben innerhalb der Stadt
    f = "8_int",250,235,190
    F = "8_ext",0,0,0



    ; ## Straßenfarben von K und U
    e = "9_int",255,230, 90
    E = "9_ext", 40, 40, 40



    ; ## Einbahnstraßen
    g = "10_int",192,212,232
    G = "10_ext",0,0,0



    ; ## Seitenstraßen - innenstadt
    h = "12_int",125,90,90
    H = "12_ext",0,0,0


    ; ## nicht befestigte Strassen
    u = "unpaved", 121, 78, 0
    U = "unpaved_ext",74,74,74



    ; ## Fussgängerzone
    z = "ped", 114, 177, 114
    Z = "ped_ext",74,74,74



    ; ## Fährverbindungen
    x = "ferry", 114, 114, 177
    X = "ferry_ext",0,0,114



    ; ## Farben ausserhalb der Stadt
    Partition_area = -1, 208, 252,208



    ; ## Farben der Stadt
    built_up = -1, 248,216,128
    built_up_border = 1, 60, 60, 60



    ; ## Parkflächen/Nationalpark Wälder
    city_park = -1, 40,216,56
    state_forest = -1, 40,216,56
    National_Park = -1, 40,216,56



    ; ## Waldflächen innerhalb der Stadt
    city_forest = -1, 40,216,56



    ; ## Industrie von 2 auf -1 gesetzt und die Farben auf Grau erhöht
    industrial_area = -1, 230,230,230



    ; ## Farbe der Straßennamen
    label_road = "", 0,0,0



    ; ## Städtenamen / Ortsnamen in der Karte
    label_settlements = "", 0,0,0



    ; ## Schriftfarbe innerhalb der Schilder von Autobahnen, K, Landstraßen, Bundesstraßen etc.
    road_box = "", 255, 255, 255


    ; ## Autobahnen und Bundesstraßen 0, 130, 0 - 200, 160, 0
    shield_fill = "", 130, 100, 50



    ; ## Autobahnschilder und Bundesstraßen 114, 114, 177
    box_fill = "", 0, 0, 255



    ; ## Schilderfarben von Kxx und Lxx 114, 177, 114 - 79,176,96
    light_shield = "", 65, 145, 85


    ; ## Rahmenfarbe der Schilder
    shield_border = "", 0, 0, 0


    ; ## Routenfarben -- z.B. ORANGE á la Navigon = 255, 140, 10
    planned_road = "",190, 190, 2
    planned_road_ext = "",0,65,124



    ; ## Farbe für Straßen-Zonennamen, die ab einer bestimmten Zoomstufe benutzt werden
    label_roadlt = "", 99,99,99

  • Hallo Markus!


    Könntest du mir bitte die Änderungsanleitung dazu bekanntgeben möchte es in deinem Skin V1.1 einbauen!!! :D


    Danke im voraus!!




    Zitat

    Original von @tomic


    Lade es nochmal und es sollte gehen. ;)
