Welches Koordinatengitter haben Kompass-Karten???

Hi,

ich hab mein Problem mit der (hervorragenden Hilfe von http://kanadier.gps-info.de/) gelöst:

Wen's interessiert: Das rechtwinklige Koordinatengitter auf der Kompass-Karte für Gran Canaria und wahrscheinlich noch etlichen weiteren Karten ist ein UTM-Gitter (Universal Transverse Mercator Projektion). Dies ist ein rechtwinkliges Koordinaten-Gitter mit meist 4x4cm Quadraten (in M 1:50.000 sind das 2 x 2km).

Bei diesem Koordinatensystem wird die Projektion der Erde in verschiedene Zonen eingeteilt (Gran Canaria liegt in Zone 28R) und die Positionsangabe erfolgt über eine Ost-West Angabe in Meter(!) und eine Nord-Süd Angabe in Meter(!) bezogen auf eine Nulllinie. (Wo die liegt habe ich noch nicht ganz verstanden, ich glaube der jeweilige Zonenrand.)

Die Zahlenangaben auf den Kompass-Karten verzichten jedoch auf die Angabe der letzten drei Stellen (000). Also bedeutet eine 454 eigentlich 454000m.

Bei der Kalibrierung in OziExplorer muss man also zunächst die Zone wissen in der man sich befindet und dann die entsprechenden Koordinatenwerte (incl. der drei Nullen) eingeben. Hierbei konnte ich den Buchstaben "R" für die Zone nicht mit eingeben, sondern nur die "28". Es funktioniert trotzdem.

Ich habe die Kalibrierung überprüft. Sie scheint zu stimmen.

Nebenbei: Hat hier vielleicht jemand Vorschläge für 2-3 gute Wandertouren auf besagter Insel. (ca. 4-5 Std.)? ... oder vielleicht einen Link zu einem anderen aktiven(!) Forum zum Thema Trekking etc.

Gruß und nochmal Danke

Thorsten

Hallo Thorsten,
Wenn Deine CD bis zum Urlaub nicht kommt, versuch auf jeden Fall noch ein paar Original-Tracks von Gran Canaria zu bekommen. Ich habe meine Kompass-Karte auch in dem Glauben kalibriert, es sei ein UTM-Gitter. Die Abweichung vor Ort war dann bei bis zu 200 Meter

Hallo Onkelwilli

ich hab da was gefunden ich hoffe du kannst etwas damit anfangen

http://www.gpswandern.de/

nette Homepage,..

macht spass, da ein wenig zu stöbern,....
Wegbeschreibungen mit ansprechenden Bildern verbunden... thanxs

Hi,

nochmal vielen Dank für die guten Tipps. Ich habe mich mal auf www.gpswandern.de umgesehen. Prima Seite. Ich habe noch eine gefunden: http://www.michael-mueller-verlag.de/gps/gran_canaria.html

--> Nun hab ich leider schon wieder die nächste Frage: Ein paar Wegpunkte einer Tour (von gpswandern) lauten:

H IDNT LATITUDE LONGITUDE DATE TIME ALT DESCRIPTION PROXIMITY SYMBOL
W AYACATA +27.9579144 -015.6080236 17-MAY-03 10:42:38 1300 Ayacata 0.00000e+00 8198
W CAMPING +27.9716854 -015.5860558 01-MAY-03 21:59:39 1673 Campamento Llanos de la Pez 0.00000e+00 151
W CRUZ +27.9773750 -015.5796680 01-MAY-03 21:59:39 1699 Cruz Llanos de la Pez 0.00000e+00 8245

Wenn ich den ersten mal in Grad und Dezimalminuten umrechne müsste der doch lauten:
W AYACATA 27° 57,474 -------- 15°36,481 17-MAY-03 10:42:38 1300 Ayacata

... oder?????

--> Wenn ich diese Koordinaten auf meiner Papierkarte (von Kompass) suche (geographische Koordinaten sind an den Rändern angedeutet!), liegen die im Norden fast im Wasser. Also gut 18,5km (!!!!) zu weit nördlich. (Die Breitenangabe scheint zu stimmen) Wie kann das denn sein?

Verstehe langsam gar nichts mehr!

Gruß

Thorsten

P.S: Ich glaube ein Strandurlaub wird sicherer sein.

Hey,
ich würde in das Geschäft gehen in welchem ich die Karte gekauft habe. Bzw. dort die Frage stellen.
Gruß
Gerd

Hallo Gerd,

ich denke nicht, dass die Karte einen Fehler hat. Noch weniger kann ich mir vorstellen, das Fräulein "Freundlich" aus meiner kleinen Buchhandlung zufällig etwas von GPS-Navigation, Kartendatum oder Koordinatensystemen versteht.

Vielmehr glaube ich liegt bei mir wieder ein kleiner Denkfehler oder die Koordinaten aus www.GPSWandern.de bzw von http://www.michael-mueller-verlag.de/gps/gran_canaria.html sind nicht einfache geographische Koordinaten sondern etwas anderes.

Das Kartendatum soll eignetlich bei beiden (Koordinaten von gpswandern.de und der Kompasskarte) WGS 84 sein. Zumindest steht auf der Kompass-Karte wenn kein RegCan95 zur Verfügung steht, dann ist WGS84 zu wählen. Aber selbst wenn das Kartendatum ein anderes wäre, sind Abweichungen von 18,5km zu viel !!!!!

Hilfe. Wir fliegen bald.

Viele Grüße

Thorsten

Thorsten, da du mit Ozi arbeitest:
warum korrigierts du nicht einfach die Kalibrierung am PC mit der Funktion "move map-calibration" ?
Das könnte zum gewünschten Ergebnis führen, auch wenn du damit die Ursache für die Abweichung nicht findest.

Hallo Onkelwilli

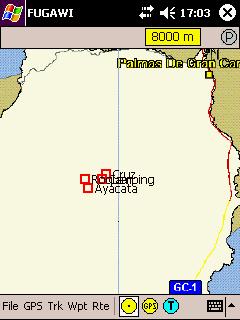

ich habe es mal auf die Europa Strassenkarte von Fugawi gesetzt (als anhaltspunkt)

Hallo Onkelwilli

überprüfe doch deine Karte mit den Werten von GPSWandern

ich habe bei mir in Fugawi im größsten Maßstab fast keine Abweichung

habe den Ort La Culata genommen der liegt ja auf der Runde

Fugawi 27 58 34,23 (gpswandern 27 58 34,121)
Fugawi 15 36 00,66 (gpswandern 15 35 59,514)

Hallo,

ich bins nochmal. Herzlichen Dank an Euch alle. Tolles Forum.

@joborv: Wenn Du die Koordinaten von GPSwandern überprüft hast, dann kann es ja nur noch an der sch.... Karte von Kompass liegen. Ich warte jetzt noch bis Freitag ob die Kompass-CD noch kommt, ansonsten muss ich eben ein wenig scannen und über die UTM-koordinaten der Karte kalibrieren. (Hoffenlich stimmen die wenigstens)

Zumindest lade ich mir schon mal die Routen von gpswandern und michael-müller etc.

@peterpu: Sollte die Kalibrieung nicht stimmen werde ich sie eben vor Ort auf dem PPC korrigieren müssen oder ich werf das Ding in die Ecke und wandere nur mit Karte. (Ging ja früher auch.)

Trotzdem Danke an alle

Gruß

Thorsten

Hallo Wastl,

vielen Dank. Das (NH-PPC-Trans) werde ich tun (falls notwendig!)

Gruß

Thorsten

Hi,

ich bin immer noch da. Jetzt habe ich endlich meine Kompass-CD von Gran Canaria und stehe mit dem Problem wieder ganz am Anfang.

--> Kennt mittlerweile vielleicht jemand eine Methode (ohne Fugawi zu kaufen!) die Kompass-Karte als *.bmp irgendwie für OziExplorer zu extrahieren ohne zehn Screenshot's zu machen und die dann wieder zusammen setzen zu müssen?

--> Das neu Kalibrieren will ich gerne in Kauf nehmen.

Gruß

Thorsten
