Lieferumfang 8110 - Montage auf Armaturenbrett

@Nuh,

saubere Lösung. Jede Lösung, die funktioniert ist eine Gute.

@Nuh,

hat Dein PKW keine Seitenairbags?
Wenn ja, na dann mal guten Flug wenn etwas passiert.

Zitat

Original von Driver112
@Nuh,

hat Dein PKW keine Seitenairbags?
Wenn ja, na dann mal guten Flug wenn etwas passiert.

Den Airbag haben auch viele, die das Ding mittig an der Scheibe haben, oft nicht mit einkalkuliert, wenn dann im Fall des Falles der Airbag auslöst und dem Fahrer oder Mitfahrern "entgegengeschossen" kommt, ist das "Geschrei" groß und sicher der Hersteller des Navis schuld....

Guten Abend zusammen,

wenn schon was an der Windschutzscheibe klebt, sollte es natürlich möglichst leicht sein. (Deshalb hätte ich am liebsten einen Pocket Loox 120, mit 533 MHz-Prozessor & MN7...)
Im Sichtfeld sollte aber schon gar nichts hängen, finde ich. Da kann ich die Schweizer Vorschriften verstehen.
@Driver112: Ich fahre verschiedene Autos, auch welche mit Seiten-Airbags. Meines Wissens werden die aber nicht von vorne nach hinten geschossen, sondern an Türen/Rahmen ausgelöst.
@Volker_I.: Klar, man muß unbedingt von den Front-Airbags wegbleiben. Aber losgerissen/beschleunigt werden Navis & was sonst vor der Scheibe herumliegt doch wohl durch den Aufprall eines Fahrzeugs, z. B. beim Auffahrunfall, ganz ohne Airbags? Dieses Risiko läßt sich eher durch Sicherheitsabstand & Rückspiegel-Benutzen senken. (Alltag ist ja leider anders.)

Grüße,
N.

Hallo,

ich habe heute mein Navigon 8110 auf meinem Brodit-Halter installiert.

Hierzu habe ich das Gelenk eines alten Brodit-Halters für den N560 benutzt. Das Flachkabel habe ich sauber hinter die Verkleidung geführt, wo das Stromkabel auch mit einem Y-Adapter verbunden ist.

Da ich die Drehfunktion nicht brauche, habe ich das Gerät ioptimal eingestellt und festgezogen. Das Drehen wäre mit meiner Lösung eh nicht möglich.

Die Detailfotos der "Operation" werde ich Euch morgen online stellen.

Gruß

Lars

Hallo nochmal.

So, hier die versprochenen Bilder. Ich finde, der Einbau ist für den ersten Versuch sehr gut geworden.

Wie schon gesagt, hab ich das Brodit-Kugelgelenk fest gezogen, so daß ein verstellen nicht mehr möglich ist. Es wäre jedoch auch eine Konstruktion möglich um dieses zu benutzen.

Das Flachkabel ist mittels Edding schwarz gemalt und sauber unter die Verkleidung geführt, wo der USB-anschluß ist.

Bitte lasst Euch nicht von dem kleinen Loch in der Blende irritieren. Dies war die Kabelurchführung für den alten Loox. Werde die Blende die nächsten Tage ersetzen.

[Blockierte Grafik: http://img150.imageshack.us/img150/3527/cockpitmit2vk5.jpg] [Blockierte Grafik: http://img150.imageshack.us/img150/9572/cockpitmit1bf6.jpg]

[Blockierte Grafik: http://img150.imageshack.us/img150/9061/cockpitohneya4.jpg] [Blockierte Grafik: http://img150.imageshack.us/img150/2170/cockpitseiteih0.jpg]

Gruß

Lars

Sieht super aus

Könntest Du nicht nochmal genauer fotografieren, wie Du den Kugelgelenkhalter angebaut hast? Ich würde meinen neuen 2110 doch ganz gern gegen den 8110 tauschen, ist mir einfach zu nüchtern, das Navibild des Max auf dem Display.

Aber vorher muß ich noch eine verlässliche Befestigung besorgen. Ich habe eine alte Telefonkonsole, an der ich den Halter dann problemlos befestigen kann.

Wie bekomme ich also den Gelenkhalter (sieht bei Dir aus aus wie eine Richtergrundplatte) an den Navigonhaltearm?

Wäre Dir sehr dankbar!

Grüsse Oliver.

Hallo,

ich habe Euch anbei ein paar Bilder der Montage und die Bilder von oben in einem größeren Format online gestellt.

Erst wollte ich die Originalhalterung von Navigon ja nicht auseinandernehmen, es hätte ja bei meinem handwerklichen Geschick schnell im Desaster enden können.

Aber nach zwei Tagen Fahrt mit dieser WSS-Halterung stand fest, die muss weg. Erstens verschandelte sie mein Auto und zweitens war das Handling einfach katastrophal und dazu noch die losen Kabel.

Also ging ich ans Werk.

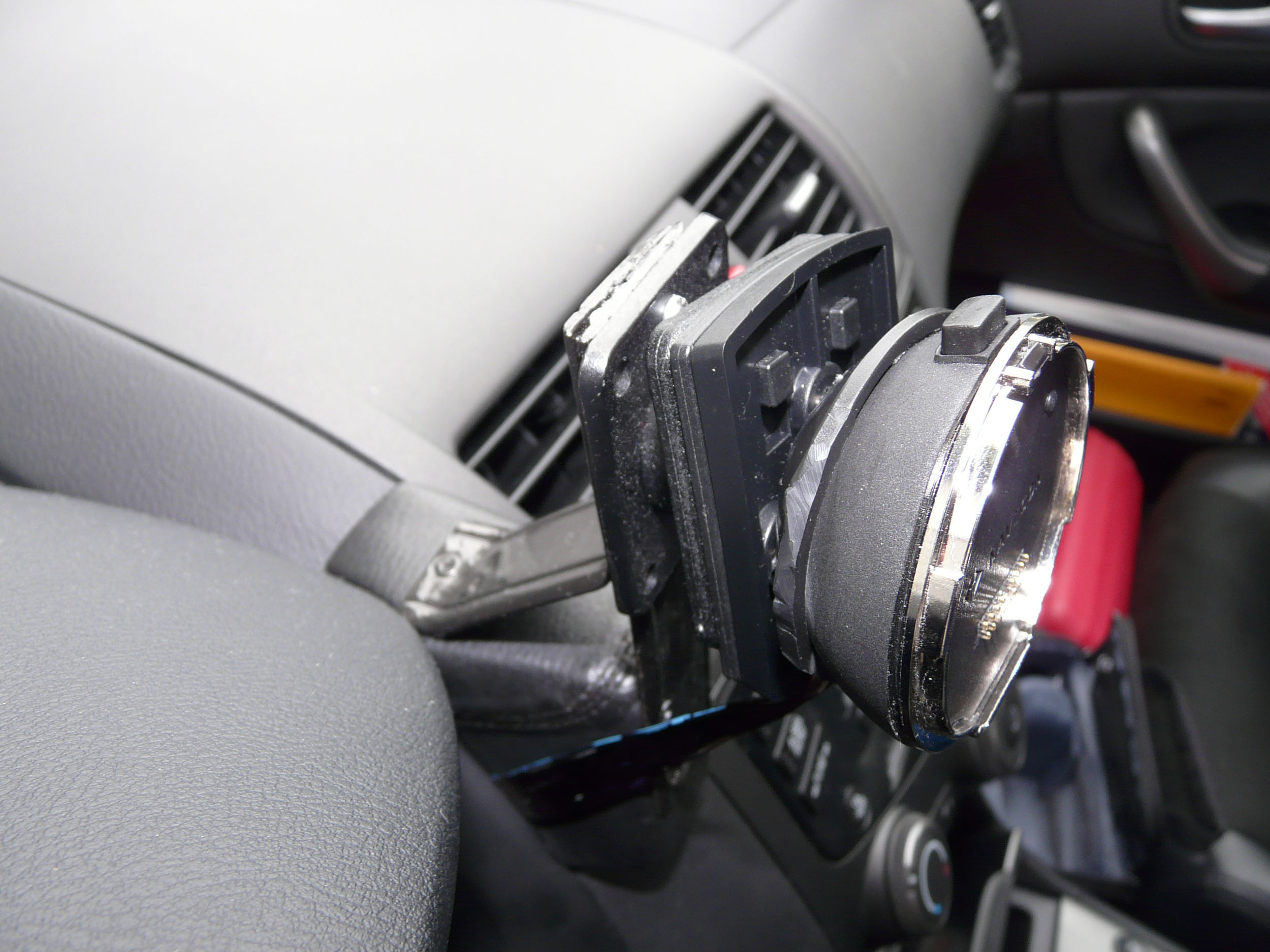

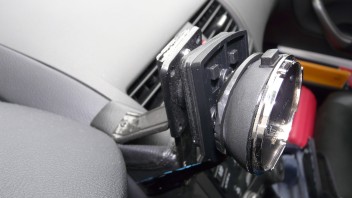

Statt einer Richterplatte habe ich das rückwärtige Kugelgelenk inkl. Platten meines alten Loox-Brodit-Halters verwendet. Diesen habe ich fest mit der fahrzeugspezifischen Halterung verklebt, da ich den kleinen Schrauben nicht so traue.

Es ist jedoch notwendig, den Teil des Halters, welcher in die Navigon-Aufnahme kommt, etwas seitlich zu beschneiden. Sonst bekommt Ihr diese nicht wieder zu. Evtl. kann man diese Stelle beim Zusammenbau etwas mit Kleber fixieren.

Der kleine Riss an der Kugelaufnahme (Bild 6) ist schon etwas älter und stammt nicht von diesem Umbau. Da er aber die Funktion nicht beeinträchtigt und nach dem Einbau nicht mehr zu sehen ist, habe ich nicht extra einen neuen Brodit-Halter gekauft.

Viel Spaß beim Umbau.

Aber wenn etwas schief geht, ich übernehme keine Haftung.

Gruß

Lars

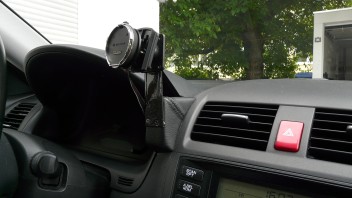

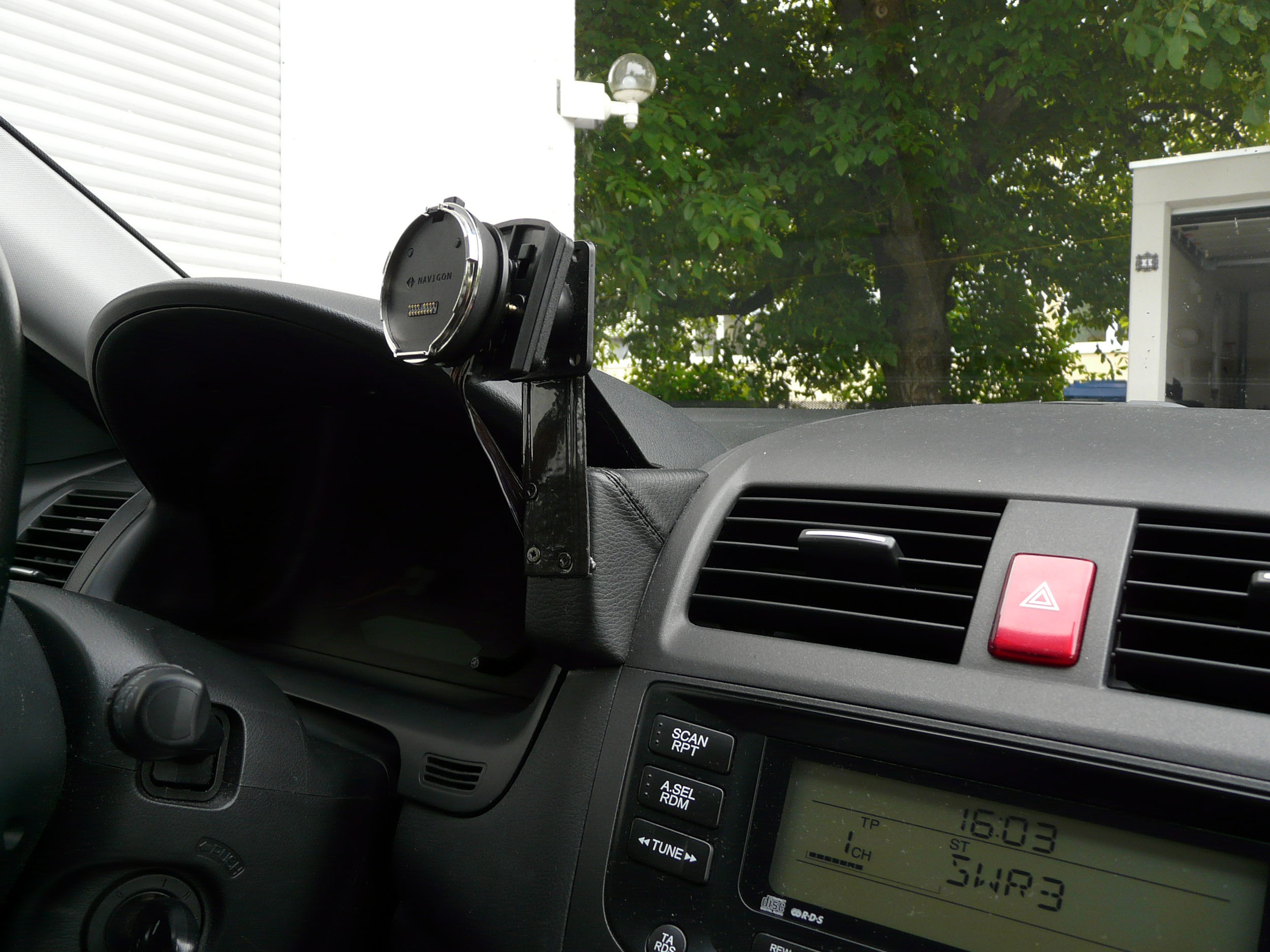

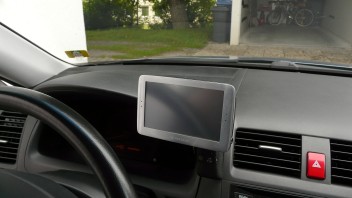

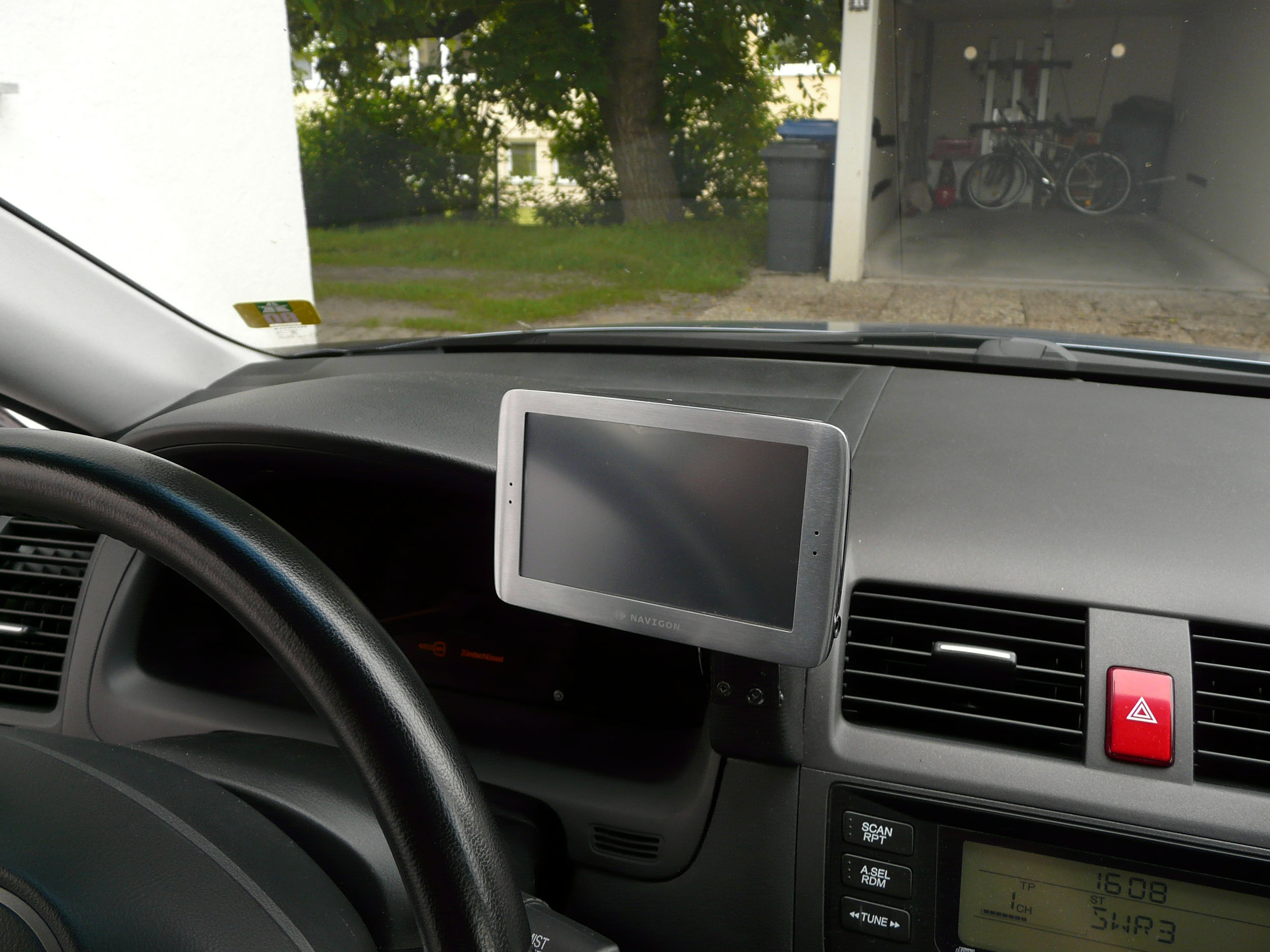

Mein Einbau in einen Honda Accord

So nun wo mein 8110 da ist ,habe ich mich gleich dran gemacht eine Aktivhalterung an mein vorhandenen Brodithalter vom meiner Transe 7000 zu bauen. Das Flachkabel an der Innenseite von der Tachomaske verlegt. Die Aktivhalterung habe ich an ein Richteradapterplatte angeschraubt und diese in den Brodithalter befestigt. Dadurch ist mein 8110 voll beweglich.Da ich auch nicht mit der Navigon TMC internen Leistung zufrieden war habe ich wie schon oft hier geschrieben ,das TMC kabel an meinen Y-Adapter angelötet und sofort wunderbaren TMC Empfang,hier auf dem Land gleich nach dem Einschalten 62 TMC Pro Meldungen. ich bin nun 400km mit dem 8110 gefahren und kann keine Störung von einfrieren oder Akku leer usw. feststellen. Auch mein Samsung Handy sofort erkannt. also ich bin bis jetzt sehr gut zufrieden mit dem 8110.

Meine Bilder:

http://home.fotocommunity.de/onkel13/index.php?id=1203065&g=409511

@LM76.

sieht wirklich edel und professionell aus, gute Arbeit!!!

Hallo LM76,

sehr schöne lösung, gratulation. Was mich noch interssieren würde - wie hast du denn den eigentlichen navi-aufsatzring (mit den kontakten) von dem halbkugelgehäuse gelöst?

Gruss Dizzy

Zitat

Original von Dizzy74
Hallo LM76,

sehr schöne lösung, gratulation. Was mich noch interssieren würde - wie hast du denn den eigentlichen navi-aufsatzring (mit den kontakten) von dem halbkugelgehäuse gelöst?

Gruss Dizzy

Hallo Dizzly,

nimm einen dünnen Schraubendreher und lös den Metallring außen vorsichtig ringsrum vom Plastik. Du musst nur den ersten kleinen Spalt hinbekommen.

Wenn es kurz knackt, machst Du es richtig. Danach kannst den den Ring leicht abnehmen, aber pass auf die kleine Feder auf. Die hat eine gute Sprungkraft.

Gruß

Lars

Ich hatte meine Lösung schonmal gepostet, ist aber schon etwas her.
Für die "Neubesitzer" vielleicht als Anregung:
http://forum.pocketnavigation.de/tid1109982-sid.htm

Gruß, Heinz
