Höhenangabe wie ?

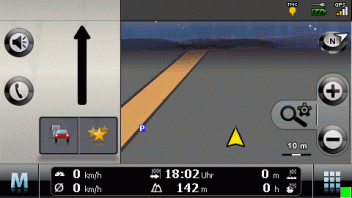

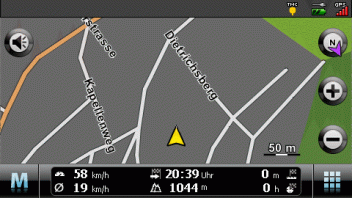

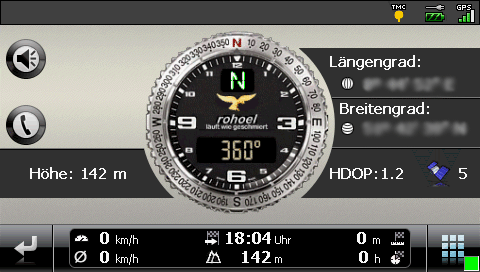

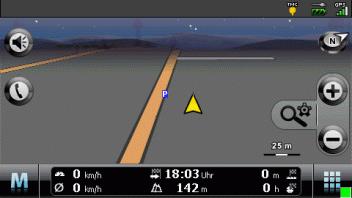

so, ich habe es hinbekommen. hier also die screenshots und der code für die datei PFSkin.skn im verzeichnis \My Flash Disk\navigation\Skin480x272
die höhenangabe ist jetzt rechtsbündig mit der ankunftszeit ausgerichtet. da die angabe ja auch mal vierstellig sein kann, ist also links zum icon noch etwas platz. ich fand es so am schönsten ausgerichtet.

die änderungen bzw. ergänzungen müssen fast ganz unten im bereich 'SF_Menu_panel' gemacht werden:

änderungen:

ETA
{
// SkinElementModelCoder
ID: 4325398;
Class: GenericFormattedText;
Coordinates: 225,3,89,20;
Text#DP: 262154; //_OUT_GUID_ROUTE_TRAVEL_TIME
TextColor: 255,255,255;
BGMode: transparent;
Font: 16;
VAlign: center;

// GenericFormattedTextModelCoder
TypeFormat: 2;
UnitFont: 0;
UnitType#DP: 4128785; //Settings_Time_Format_Value

// SkinScrollbarOwnerModelCoder

// SkinTextModelCoder

}

Icon_ETA
{
// SkinElementModelCoder
ID: 4325404;
Class: SkinIcon;
Coordinates: 205,7,15,15;

// SkinIconModelCoder
BitmapReference: 239,0,30,15,15,0,0,255,0,255;

}

ergänzungen:

Value_Height
{
// SkinElementModelCoder
Class: SkinText;
Coordinates: 207,22,65,20;
TextColor: 255,255,255;
Font: 16;
HAlign: right;
VAlign: center;
TextFormat: "%65541;";

// SkinScrollbarOwnerModelCoder

// SkinTextModelCoder

}

Height_Unit
{
// SkinElementModelCoder
Class: SkinText;
Coordinates: 275,25,65,20;
TextColor: 255,255,255;
Font: 23;
VAlign: center;
TextFormat: "m";

// SkinScrollbarOwnerModelCoder

// SkinTextModelCoder

}
Icon_current_hoehe
{
// SkinElementModelCoder
ID: 4325412;
Class: SkinIcon;
Coordinates: 206,26,15,15;

// SkinIconModelCoder
BitmapReference: 401,0,15,15,15,0,0,255,0,255;

}

hierzu noch das ebenfalls angehängte icon in den ordner
\My Flash Disk\navigation\Skin480x272\PPSkin
(ich finde leider nicht mehr wieder, wer dieses icon zur verfügung gestellt hat, ist jedenfalls hier aus dem forum und ich will es nicht als meins 'verkaufen'. ich hoffe, derjenige fühlt sich nicht 'auf den schlips getreten'.

einiges ist wahrscheinlich jetzt doppelt genannt, aber ich dachte, ich nenne nochmal alles zusammen, weil man hier so schnell einträge nicht wiederfindet.

viele grüße,
cruisi

rohoel

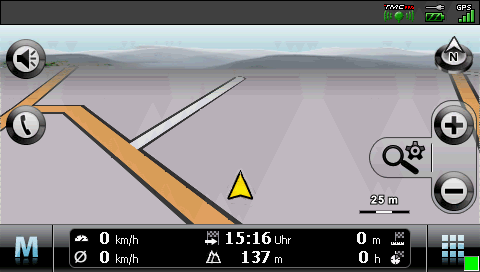

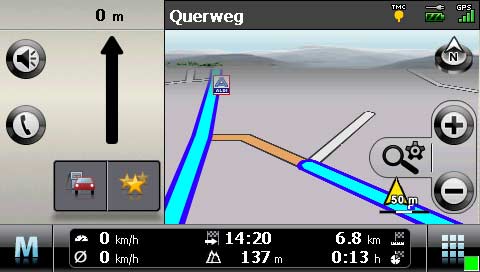

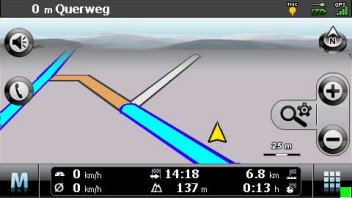

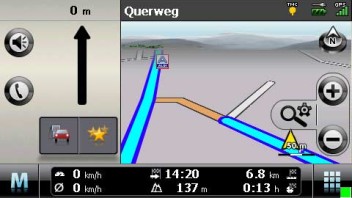

letzter stand - ohne meter-angabe bei der höhe.

Hallo rohoel,
Du mußt in dem betreffenden Skintext einfach den Bereich

Height_Unit
{
// SkinElementModelCoder
Class: SkinText;
Coordinates: 197,25,65,20;
TextColor: 255,255,255;
Font: 23;
VAlign: center;
TextFormat: "m";

// SkinScrollbarOwnerModelCoder

// SkinTextModelCoder

}

löschen

und im Abschnitt Value_Height

TextFormat ändern in: TextFormat: "%65541; m";
Dann sollte es passen ;D
Grüsse mh85

edit:
Habe gerade gesehen dass cruisi eine schönere Lösung hat!

@ cruisi
Gut gemacht!!

hallo mh85,

heißt das, dass so die höhenangabe wieder linksbündig gesetzt werden kann, und dass dann auch bei einer vierstelligen höhe die m-einheit dahinter erscheint?

gruß,
cruisi

@cruisi

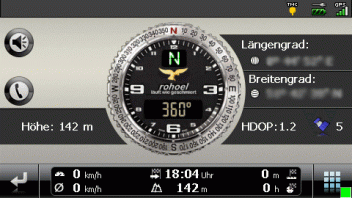

habe einfach das Schema der Höhenanzeige in der Kompassview hier übertragen

Chlz2
Du hast recht, cruisi hat die ästhetisch bessere Lösung - Lob für seine Mühe ;D

Grüsse mh85

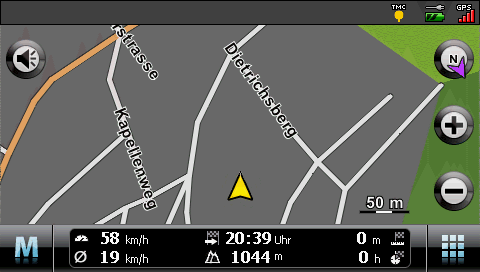

ich habe in meiner version noch hinter die uhrzeit die 'einheit' 'Uhr' eingefügt - so sieht es noch strukturierter aus - mit folgendem code:

ETA_Unit
{
// SkinElementModelCoder
Class: SkinText;
Coordinates: 275,6,65,20;
TextColor: 255,255,255;
Font: 23;
VAlign: center;
TextFormat: "Uhr";

// SkinScrollbarOwnerModelCoder

// SkinTextModelCoder

}

EDIT: yeah, auch mal ein lob an mich danke mh85, freut mich, wenn ich auch mal was zusteuern konnte und nicht immer nur 'abstauben'.

Kann vieleicht jemand eine fertige Datei zum runterladen hier einstellen, die man dann nur noch in einen Ordner kopieren muss.
Ich habe leider viel zu wenig techniches Verständnis.
Verstehe leider nur Bahnhof.
Hätte aber auch gerne die Höhenanzeige.

Danke
roboscreen

hallo roboscreen,
ich habe hier mal meine dateien angehängt. darin befindet sich eine datei 'PFSkin.skn', die in den ordner \My Flash Disk\navigation\Skin480x272 kommt. sichere aber vorher zur vorsicht deine originaldatei auf den PC.
zusätzlich müssen die beiden grafiken noch in den dort befindlichen ordner PPSkin.

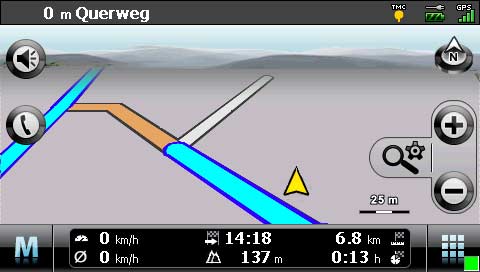

dann hast du nach einem neustart die höhe unten in der leiste, die höhe auch im kompass und die obere leiste ist dann grau und nicht mehr weiß. und die schrift dort ist dann weiß, nicht mehr schwarz.
viele grüße,
cruisi

oh ja, ich hätte vielleicht erwähnen sollen, dass das meiste meiner änderungen nicht von mir stammt. sorry, wollte mich bestimmt nicht mit fremden federn schmücken!!!!!

stimmt, das mit der "Uhr" hast du gut beschrieben mit "kriegt den hals nicht mehr voll..."

aber an eins traue ich mich echt noch nicht ran. an die lösung von - ja von wem war das nur? - mit dem balken oben in der optik von unten. na ja, mal sehen ...

viele grüße,
cruisi

Ein großes Dankeschön an cruisi für seine Dateien.
Jetzt klappt es auch bei mir.
Echt super.

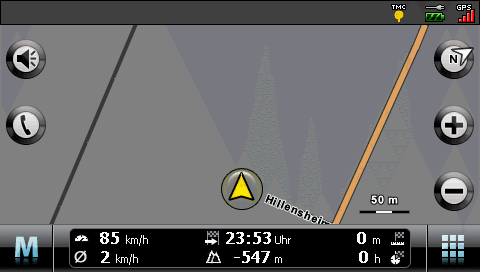

und meine Straße wurde gerade mal tiefer gelegt
