Sonnenblende für Navi's

Hallo,

nachdem ich seit fast einem Jahr ein Navigationssystem zum Auffinden meiner Vorbilddokumentationen nutze und seither hier stilll mitlese, wollte ich die Gelegenheit nutzen, eine von mir gebaute Sonnenblende vorzustellen.
Die Blende besteht aus ein paar Stückchen Polystyrol (1,5mm stark), die entsprechend verklebt und lackiert wurden.
Das erste Bild zeigt die einzelnen Bauteile:
[Blockierte Grafik: http://www.schulze-modellbau.de/info/navi/blende1.jpg]
Anhand des Rasters ist in etwa die größe der Teile zu erkennen.

Hier sieht man, wie die Teile mit Hilfe der Vierkantstäbe (Dreikant wäre natürlich optimal...) verklebt wurden.
[Blockierte Grafik: http://www.schulze-modellbau.de/info/navi/blende2.jpg]

Um die untere Hälfte nicht beim Fahren hin- und herlabbern zu lassen, fügte ich noch einen kleinen Rundstab ein.
[Blockierte Grafik: http://www.schulze-modellbau.de/info/navi/blende3.jpg]

Der Rest sollte selbsterklärend sein.
[Blockierte Grafik: http://www.schulze-modellbau.de/info/navi/blende4.jpg]
[Blockierte Grafik: http://www.schulze-modellbau.de/info/navi/blende5.jpg]
[Blockierte Grafik: http://www.schulze-modellbau.de/info/navi/blende6.jpg]

Die Blende wird von oben schräg auf das Navi aufgesteckt und dann unter den seitlichen Haltern des Navi-Halters untergeklipst. Wenn die Teile passend gegklebt wurden, wackelt oder klappert da auch nichts.
Mittlerweile ist die Sonnenblende auf der Innenseite mattschwarz und außen silber lackiert.

Viele Grüße
Andreas

Sieht klasse aus!

Hallo,

Super Arbeit!

Mich würde mal interessieren, wie das ganze im Auto aussieht! :gap

Hallo,

vielen Dank für das Lob.
Ich habe die Sonnenblende heute mal mit ins Auto genommen (allerdings war keine Sonne da).

[Blockierte Grafik: http://www.schulze-modellbau.de/info/navi/blende7.jpg]
[Blockierte Grafik: http://www.schulze-modellbau.de/info/navi/blende8.jpg]

Viele Grüße
Andreas

Das sieht echt super aus, vor allem die Idee find ich genial

Gruß Thomas

Zitat

Original von thomas86
...vor allem die Idee find ich genial

Die Idee ist nicht ganz neu, es gab hier im Forum auch mal ein Bild als ein User solch ein Sonnenschutz mit Lego-Steinen gebaut hatte.
Aber die Umsetzung von Andreas ist die bisher beste die ich gesehen habe.

Zitat

Original von HSVMichi
...Doch ich habe ihn schon bald entfernt, da er nichts gebracht hatte.
Das Display spiegelte genau so wie vorher, da das störende Licht auch von den (vorderen und hinteren) Seiten- und der Heckscheibe kam...

Die Erfahrung hatte ich bei meinen Sonnenschutz auch. Dann habe ich mir die Brando Displayschutzfolie zugelegt und seither ist es auch ohne "Sonnensegel" ganz gut.

viele Grüße
pitt

Zitat

Original von HSVMichi
Was mich jetzt noch einmal interessieren würde - wie sind die praktischen Erfahrungswerte?

Das Display spiegelte genau so wie vorher, da das störende Licht auch von den (vorderen und hinteren) Seiten- und der Heckscheibe kam - wie ist das bei Dir?

Hmm, gestern hatte ich die Blende das erste Mal im Einsatz. Du hast recht
Also grundsätzlich betrachtet scheint das Licht tatsächlich von überall her zu kommen. Aber: bei direkter seitlicher Einstrahlung bringt die Blende doch erhebliche Linderung. Eine matte Display-Schutzfolie bringt natürlich auch einiges (wenn nicht sogar das meiste)

Andreas

Gute Arbeit, aber sieht nach zuviel Aufwand aus. Vor allem für das Auto hätte ich lieber 15 Euro ausgegeben und mir ne sinnvoll Befestigung zugelegt.
Mich hat gestört, dass die Saugnapf-Lösung irgendwann man wackelt - bei best. Geschwindigkeit.
Es gibt einfache Halterungen - Handy, die einfach am Radio befestigt werden -
RAdio 1 - 2cm rausziehen , halter Hinter den Front- Rahmen einführen und Radio wieder rein - fertig. Dadurch super Position und fast keine Spiegelung.
Fürs Motorrad habe ich mir auch vor der 1.Fahrt was gebastelt - schwarzer dünner Karton und dies laminiert und an der Seite der HAlterung und Karton mit einem
Krepp-BAnd befestigt. War schnell fertig und ich sehe jetzt während der Fahrt genug
und es sieht nicht überdimensioniert aus.

Zitat

Original von rolwa
Gute Arbeit, aber sieht nach zuviel Aufwand aus.

Nöö, knappe Stunde. Mehr braucht man nicht, da sich das Polystyrol in dieser Stärke sehr bequem mit dem Messer bearbeiten läßt.

Zitat

Original von gs.arch
Das Problem ist, daß der PDA durch die Befestigung an der Frontscheibe zu hoch hängt. Ich hatte bei einem früheren Gerät eine ähnliche Konstruktion aus Pappe im Einsatz, allerdings sitzt bei mir die Halterung ziemlich weit unten an der Mittelkonsole. Dadurch konnte ich den PDA so ausrichten, daß sich die schwarze Rückwand bzw. die schwarzen Sitze darin spiegelten.

Ich bin so groß, daß das Navi bei der Befestigungshöhe nur den Blick auf die Motorhaube einschränkt, nicht jedoch den Blick auf die Fahrbahn. Darum habe ich ein Auto mit Schiebedach
Ich hatte früher mal mit tieferen Befestigungen gespielt, konnte mich damit aber nicht anfreunden, da bei der jetzigen Besfestigungshöhe ein kleiner Augenschwenk ausreicht, um das Navi zu betrachten, was der Verkehrssicherheit natürlich zugute kommt.

Die Tage war ich noch mal bei strahlendem Sonnenschein unterwegs und muß sagen, daß die Blende doch einen erheblichen Vorteil bietet.

Andreas

Hallo erstmal,

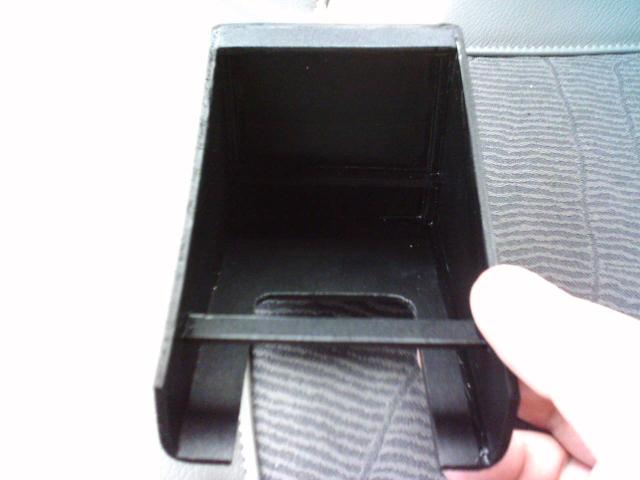

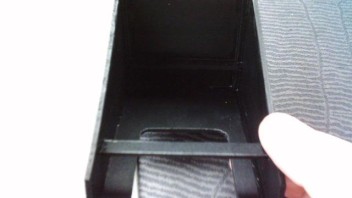

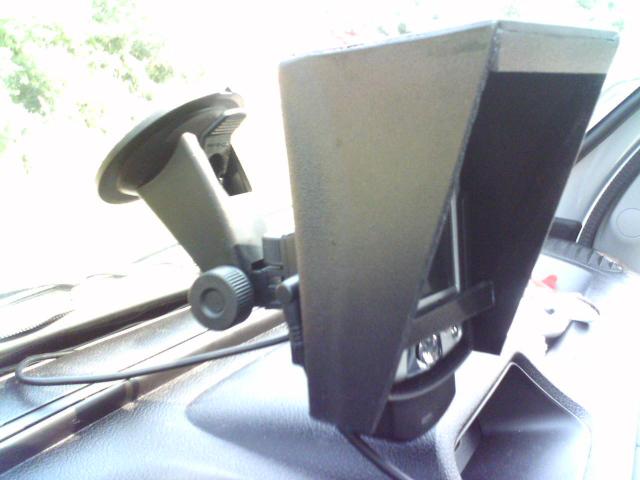

danke für die Idee, habe diese jetzt umgesetzt nur mit einem anderen Werkstoff PROTEX LIGHT in Schwarz, vom Bauhaus. kann auch mit dem Messer ausgeschnitten werden. Ich habe das Gehäuse in einem ausgeschnitten und die Seiten und den Deckel mit dem Fön umgebogen, Streben eingeklebt und die Seiten-Teile mit dem Deckel auch verklebt, danach einfach die Kanten mit der Feile rund gefeilt fertig.

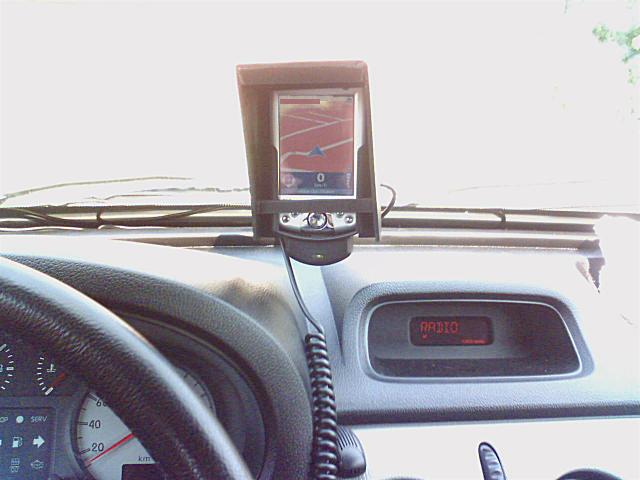

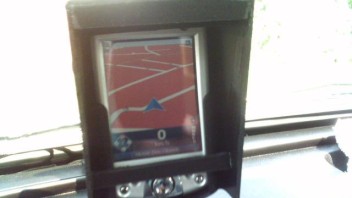

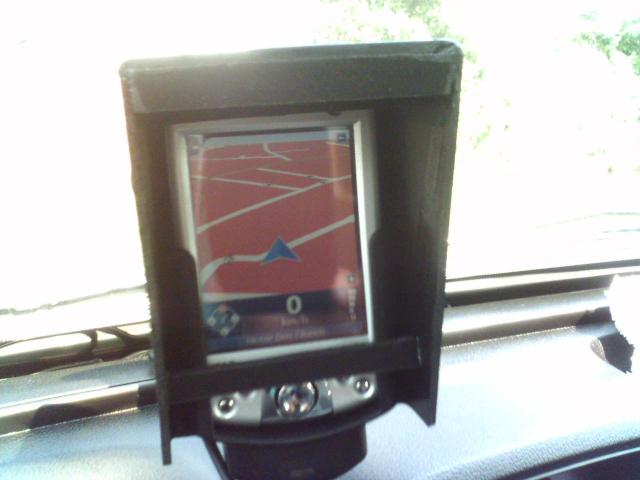

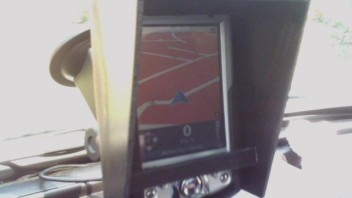

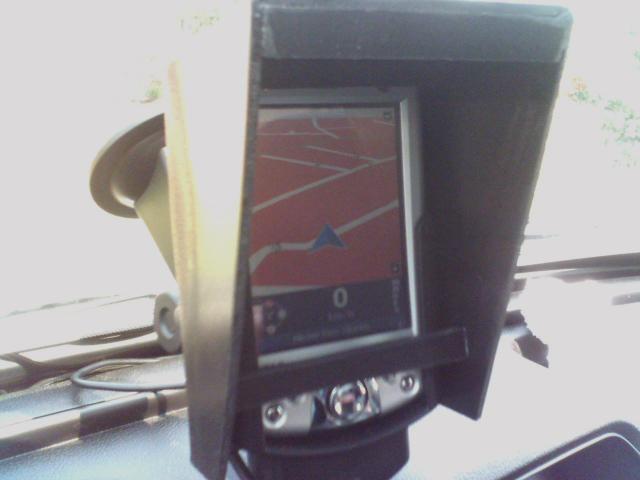

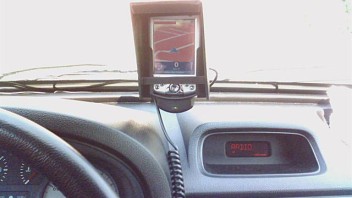

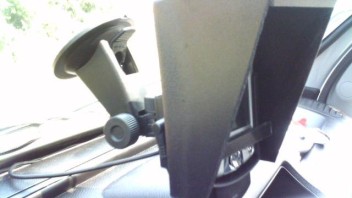

Heute habe ich es im Auto getestet, bei dem Sonnenschein (siehe die Bilder) ist einfach klasse. Sehe die Karte einfach besser.

Danke noch mal für die Idee.

Grüsse Holgi

und um wieviel geld kann man so eine sonnenblende in schwarz oder silber (aussen) kaufen?

ich bin kein handwerker

dIdI

Habe den PDA im Bereich der Mittelkonsole ca. zwischen Lenkrad und etwas oberhalb des Radios befestigt. Beim 5er Touring ist da etwas Platz für ein ca. 2x2 cm großes Stück Klett-Streifen (die Hakenseite). An der PDA-Rückseite ist ein entsprechendes Stück mit der weichen Schlingenseite. Der PDA kann dann einfach drangepappt werden, hält prima und ist immer noch gut sichtbar, ohne den Blick allzuweit von der Straße abzuwenden.

In dieser Position stören im wesentlichen Reflexionen von heller Kleidung des Fahrers. Die lassen sich vermeiden, wenn man unten zwischen PDA und Mittelkonsole etwas hat, wodurch er etwas schräg nach oben "guckt" und aus Sicht des Fahrers nur noch Kopfbereich und Dachhimmel reflektieren, auf die normalerweise keine direkte Sonne strahlt. Diese Art der Anbringung ist sehr dezent, von außen kaum bemerkbar und macht auch Sonnenblenden etc. überflüssig.
