Backup-Batterie?

    Hallo


    Aus Interesse habe ich mal meine defekte Leadtek 9531 zerlegt. Dabei habe ich festgestellt, dass diese ein angelötete Batterie (Silberoxid Knopfzelle) hat.


    Der Test mit dem Meßgerät zeigte allerdings nur noch ein paar mV.


    Inzwischen habe ich mir eine gebrauchte baugleiche GPS-Maus geholt - schließlich sollte sie ja den gleichen Anschlussstecker haben.


    Bei der habe ich festgestellt, dass der Fix beim einschalten sehhhhhhhhhhr lange dauert. Also habe ich sie gestern Abend einmal geöffnet und auch eine Batterie gefunden - allerdings eine austauschbare Lithium-Knopfzelle.


    Da werde ich mir heute eine neue holen und diese einsetzen. Mal sehen ob dann der Fix schneller kommt.


    Nun die Fragen:


    1. Werden durch diese Batterie die Daten (letzter Fix usw.) gespeichert?
    2. Wird die Batterie noch zu anderen Zwecken benötigt?
    3. Haben aller Schnurmäuse eine Batterie?
    4. Kommen die Fix-Probleme mancher Mäuse (wie im Forum schon öfters beschrieben) davon, dass deren Backup-Batterie auch leer ist?


    Ciao

    Einmal editiert, zuletzt von mareafahrer ()

    Hi mareafahrer,
    das sind ja gruselige Nachrichten.
    1. Wenn da eine normale Batterie eingebaut ist, kann große Hitze verhehrend wirken
    2. Ist die Batterie wahrscheinlich für irgendwelche Einstellungen oder Systemuhr da und möglicherweise funktioniert die Maus bei leerer Batterie nicht mehr oder nicht mehr richtig. Damit würde man von vornherein eine begrenzte Lebensdauer (3 Jahre?) in kauf nehmen.


    BG,Ralf.

    2 Mal editiert, zuletzt von r17158 ()

    Hi mareafahrer,
    aber vielleicht irrst Du auch. Mach mal ein Foto. Manche Goldcaps sehen ähnlich aus.


    BG,Ralf.


    Die Batterie ist m.W. dazu da, die Almanachdaten zu puffern. Und soweit ich weiß - ist ja auch logisch - haben alle Mäuse eine Batterie, sofern sie nicht wie die BT einen Akku haben. Einen anderen Zweck hat sie nicht und die Probleme mancher, aber nicht aller, kommen verm. durch eine leere Batt.

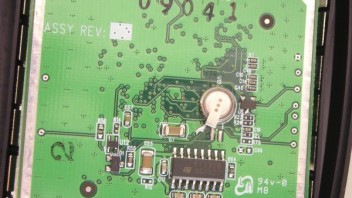

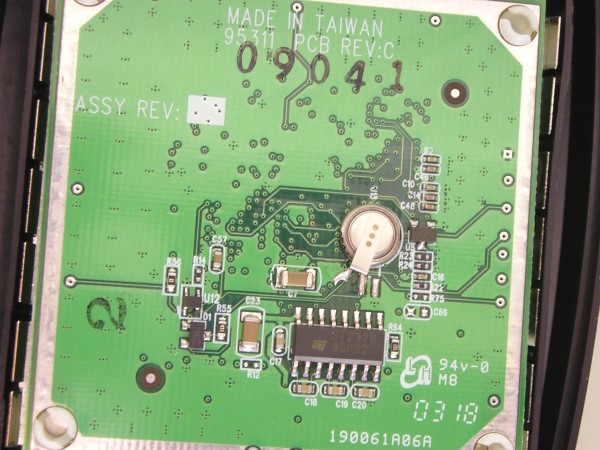

    Dies hier ist meine alte Leadtek 9531.


    Diese hat eine "Lithium Rechargeable Battery" MS614 von Seiko Instruments Inc..


    Dies ist also eine aufladbare Batterie, wird demzufolge nie so leer das man sie austauschen muss - da sie ja ständig nachgeladen wird.


    Das so was tolles eingebaut ist habe ich auch erst nach einigem suchen herausgefunden.


    Wem's interressiert, hier ist der Link.

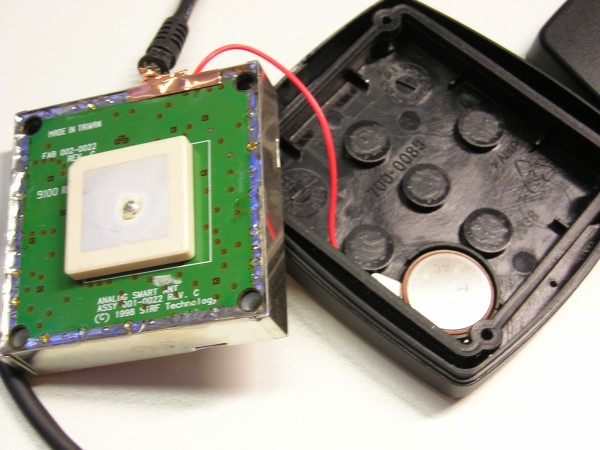

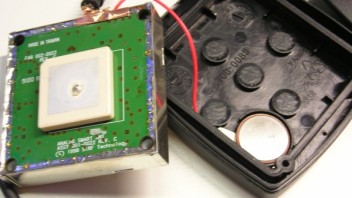

    ... und das hier ist meine neue gebrauchte.


    Ich weis nicht mal genau was es für eine ist. Von außen sieht sie genau so wie die 9531 aus, auf der Platine steht aber 9100. Leider habe ich noch keine Infos gefunden.


    Auf jeden Fall hat sie eine Lithium-Knopfzelle CR 2025.


    Da die alte leer war habe ich eine neue eingesetzt - jetzt spinnt die Maus total rum. Es werden nur noch 8 Sats angezeigt und die auch immer an der selben Stelle.


    Kann man eine Maus reseten?


    Ciao

    Hallo marenafahrer,


    poste mal ein log.


    Es gibt ein Tool, mit dem man die Maus in den "Factory" Zusrand versetzen kann. Bin aber jetzt nicht mehr sicher, welches das war, könnte GPSMaus gewesen sein.


    Ja, gerade nachgesehen hier probier das mal.

    Hallo,


    ich habe die gleiche Maus mit dieser Knopfzelle. Meine hat einen Sirf Star Chipsatz und ist schon einige Jahre alt.
    Bei mir war die Knopfzelle auch schon leer. Deshalb war es bei mir nicht möglich die Maus dauerhaft umzuprogrammieren. Sobald ich sie vom Strom genommen habe wurde sie immer auf Factory default gesetzt und zwar bei mir auf GGA und VTG da Sie damals mit einem Navignon Bundle geliefert wurde. Später bin ich dann dahintergekommen, daß die Knopfzelle für die Speicherung verantwortlich ist. Ich gehe davon aus daß deine Maus jetzt die falschen Protokolle liefert und deshalb nicht mehr mit deiner Software funktioniert. Dies passiert auch wenn man sie öffnet. Per Software läßt sich meine Maus mit Sirfdemo nicht auf Factory default setzen. Es funktioniert maximal ein Kaltstart. Du mußt sie nur zusammenbauen und mit dem o. a. Programm am PPC oder mit Sirfdemo am PC auf die richtigen Protokolle programmieren dann läuft sie wieder.


    Relativ lange Fixzeiten sind bei dieser Maus nach meinem Kenntnisstand normal, da sie noch den Sirf I Chip hat. Auch ist der Empfang problematisch wenn man in Städten oder im Wald unterwegs ist. Ich versuche diese Maus am Dauerstrom zu halten, dann geht es einigermaßen. Wenn du die gleiche wie ich hast, dann wirst du auf Dauer nicht glücklich. Ich verwende diese nur im Notfall. Eine Maus mit Sirf II Chip ist um einiges besser.


    Ich hoffe ich konnte dir etwas weiterhelfen.


    Gruß CW

    @karomue


    Zuerst habe ich noch mal die Maus vom Strom getrennt, die Batterie rausgenommen und kurz geerdet. Dann mit GPSMaus und WinFast Navigator versucht auf Factory Default zu stellen. Auf jeden Fall liefert sie jetzt GGA, VTG, GSV, GSA, RMC und die Position der Satelliten wechselt auch wieder.


    Ich habe mal ein VisualGPS-Protokoll gemacht - mit der Leadtek und mit einer Haicom HI-204S. Beiden lagen nebeneinander auf dem Balkon, zuerst war die Leadtek dran dann die Haicom.


    Vielleicht erkennst du ja irgendwelche Abnormalitäten.


    @cyber.world


    Danke für deinen Tip. Ich dachte die mit der angelöteten Knopfzelle hätte schon den SirfII-Chip und die mit der austauschbaren Knopfzelle wäre eine Alte mit SirfI. Leider kann man das ja nirgends rausfinden. Aber hier steht ein Hinweis.


    Denn die alte, die jetzt leider kaputt ist, ging wesentlich besser.


    Die langen Fixzeiten und saumäßigen Empfang habe ich mit der neuen gebrauchten leider auch. Ich war heute wieder ständig neben der Straße, hatte 0 Sats u.ä..


    Zum Glück habe ich noch eine HI-204S, die ist wirklich um welten besser.


    Ciao

    Hallo mareafahrer,


    hoffentlich habe dich nicht verwirrt mit meiner Info. Ich habe die untere im Bild mit Lithium-Knopfzelle CR 2025 und ist eine mit Sirf Star Chip (Sirf I). Mit dem genauen Inhalt der Protokolle kenne ich mich nicht mehr so gut aus. Ich kann eigentlich nur feststellen, daß du bei der Haicom 5 Satelliten empfängst und bei der Leadtek keinen Fix hast. Die Leadtek ist halt alt und braucht entsprechend lang bis die Position bestimmt ist. Laß sie einfach eine halbe Stunde laufen, dann kommt der Fix. Beim nächsten Mal geht es dann etwas schneller vorausgesetzt die Batterie ist nicht leer. Wenn du nähere Infos über die Protokolle wissen möchtest kann ich dir auch gern eine kleine Pdf-Datei zusenden, da sind die Protokolle genau erklärt. Meine Maus braucht wenn ich los fahre schon mal 10 Minuten, je nach Umgebung. Wenn du eine ordentliche Sirf II Maus hast, dann steckst du sie ein und kümmerst dich nicht um diese Dinge.
    Noch als Nachtrag, ist zwar nicht so wichtig, aber die Kunststoffgehäuse wurden längere Zeit gleich gebaut, als Sirf I, Sirf II und sogar mit TMC, die letztere hat aber einen Anschluß für eine Antenne.


    Gruß CW


    Jetzt warst du schneller, das mittlere Bild ist meine. Die andere kenne ich leider nicht.

    Einmal editiert, zuletzt von cyber.world ()

    Hallo mareafahrer,


    ich kann eigentlich nichts ungewöhnliches feststellen.


    Bei beiden war offensichtlich eine Abdeckung im Osten.


    leadtek:
    2-5 sat in use, 12 in view,
    haicom:
    2.6 in use, 9-11 in view,


    es gibt bei beiden kurze Zeiten mit Daten invalid, bei beiden gehen in guten Zeiten die HDOP-Werte auf gute 2,2.


    Bei der haicom tritt allerdings ein bislang nicht aufgetretener Effekt auf, mein Auswerteprogramm markiert die Signalstärken der sat in use nicht. Deswegen darüber leider momentan keine Aussage möglich, aber der Grobvergleich mit VisualGPSXP (da kann man die Files einlesen) ergab so gut wie Gleichheit.


    Wenn Du Fragen hast, stelle sie.


    Ich weiß nicht, wie cyber.world dazu kommt, zu bemerken, dass die leadtek keinen fix hätte. Im log aus der zip-Datei hat sie einen nach 13 min (rund) für die restlichen rund 40 min, mit einer kurzen Unterbrechung für ca 5 sec.

    Hallo,
    Da ich kein so tolles Programm habe wie karomue, habe mir nur die ersten Protokolle angesehen und da war es ja so, daß die Haicom einen Fix hatte und die Leadtek nicht, der Fix kam erst nach ca. 13 min. Aber ich lasse mich gerne aufklären wenn ich was falsches bemerkt habe. Interessant wäre natürlich auch wie lange die Haicom braucht.
    Was mich etwas verwundert, und da weiß vielleicht karomue näheres, daß es so starke Schwankungen vor allem bei der Haicom im Empfang gibt. Die Mäuse lagen doch beide auf dem Balkon.


    Gruß CW

    Hallo mareafahrer,


    bei der Überprüfung der logs habe ich bei der haicom etwas merkwürdiges festgestellt. 47 min und 17 sec nach log-Start kommt ein Unterbruch:


    $Reset occurs due to WatchDog Timer.
    $Version 231.000.000ES-01-39
    $TOW: 484338
    $WK: 1289
    $Datum: 0
    $POS: 3974830 853639 4898674
    $CLK: 97338
    $CHNL:12
    $Baud rate: 4800 System clock: 24.553MHz
    $HW Type: S2AM
    $Asic Version: 0x23
    $Clock Source: GPSCLK
    $Internal Beacon: None

    Dies ist das erste Mal, dass ich so was sehe. Ob das Auswirkungen hat, kann ich nicht sagen, da dieser Zustand eintrat, nachdem bereits 5 sec lang die Daten invalid gemeldet wurden. Ca. 5 sec später war wider fix da.


    Prüfe mal, ob Ungereimtheiten auch bei der haicom zu bemerken sind, woher der Watchdog Abbruch kommt, weiß ich allerdings nicht.


    Der Abbruch erfolgt in der Zeile 10784. Um das zu finden, lese das log am Besten in ein Excel-File ein.


    Es geht aber auch mit dem stinknormalen Editor, suche nach einem Wert 143741.xxx, zu sehen in den RMC und GGA-Zeilen.
