GNX 9830 mit falschem Kabel (KFZ!)

    Hilfe, unser Lieferant hat die GNS 9830 mit einem
    falschen Adapter geschickt.
    Kann mir jemand mal bitte die Belegung posten???


    Bitte Hilfe.


    Die GNS 9830 hat einen PS/2-Stecker (männlich 4 Pins), geschickt hat der Lieferant dazu einen KFZ-Adapter
    in RJ (auch 4 Pins mitte, weiblich) für einen MDA2.


    Welche Adern sind was????

    Sorry, es kommen hier einige Bilder, aber Bilder sagen mehr als viele Wörter.
    Es geht um die Belegung des MiniDIN-Steckers der GNS 9830-TMC-Maus [Blockierte Grafik: http://www.hosting4free.de/user/agarius/2.jpg]


    Hier der Stecker: [Blockierte Grafik: http://www.hosting4free.de/user/agarius/stecker.jpg]


    Hier noch einige Photos von dem falschen "RJ"-Adapter, man kann deutlich sehen, dass die beiden Außenpins die
    Spannungsversorgung darstellen und die die beiden
    mittleren (RX/TX) die Datenleitungen darstellen.
    So ist eigentlich auf der "RJ" Seite alles geklärt.


    [Blockierte Grafik: http://www.hosting4free.de/user/agarius/seit1.jpg]
    [Blockierte Grafik: http://www.hosting4free.de/user/agarius/seit2.jpg]
    [Blockierte Grafik: http://www.hosting4free.de/user/agarius/seit3.jpg]


    Hauptfrage: Wie ist die Steckerbelegung der 4 Anschlüsse der GNS-Maus.
    Bitte Hilfe, ich will nicht wieder 2 Wochen auf einen
    MDA2-MiniDIN-Adapter warten :-D)

    Einmal editiert, zuletzt von helgjo ()

    @KalliR: Du schaust beim Stecker (S-Video) auf
    die Aussen-Pins nicht auf die Lötseite, oder?
    Der Stecker ist bei mir vergossen...

    Funzt alles! Danke für die Hilfe.
    RX/TX muss gedreht werden. Ansonsten
    verhält sich die Business 1.2 beim Suchlauf nicht gerade stabil.
    Immer wieder Stundenlang TMC=0 :(
    MN.INI ändern dann klappt es, wenn man die
    Frequez per Hand einträgt..
    Die alte 9810 fand ich schneller, allerdings wurde die mir aus dem Auto geklaut. Daher nun der Ersatz.

    Wo hast du denn den Adapter her?


    Ich werde mir wohl den aktiven Halter von Seidio holen und der hat für die Maus einen RJ11-Anschluss der ist Leadtek- bzw. TomTom-Maus kompatibel. Leadtek ist ja meineswissens GNS bzw. kompatibel/baugleich.


    Also sollte doch ein Adapter von SVideo GNS auf RJ11 GNS meine Lösung sein.


    Die Belegung der 9830 vom Bild oben ist von der Lötseite oder von in den Stecker geschaut?


    Der Stecker sollte doch numeriert sein, oder? Stehen da keine Zahlen im Stecker an den Pins?

    Selbst gebaut, ich habe nirgens einen
    Adapter von RJ11 auf S-Video gefunden.


    RJ11: Altes analoges Telefonkabel abgeschnitten.
    S-Video: Altes Mousekabel (Buchse) den unteren
    Bereich (wo sich vom Stecker der Stift reinbort) ausgebort. Nicht schoen, klappt aber wunderbar.

    Einmal editiert, zuletzt von helgjo ()

    Hi


    @ helgjo:
    dein Zitat..........Bereich (wo sich vom Stecker der Stift reinbort) ausgebort. Nicht schoen, klappt aber wunderbar.


    tolle Idee, ;) , prima


    vlG bab


    Wort zum Samstag, hihi


    Hilf Dir selbst, dann kappt es ( auch zur Not ) mit der 9830 :gap :gap

    ;) bab


    Habe gerade erste 9830-Probefahrt hinter mir.
    Habe noch 2-2.5 Probleme:
    Beim Reinstecken des Adapters (RJ11) in den MDA2
    denkt der MDA2 nun sollte er Actice Sync starten. Dann gibt es eine Fehlermeldung, dass die Kommunikation mit der COM: nicht hergestellt werden kann.
    Starte ich dann NavBusiness 1.2 habe ich GPS0/TMC0.
    Starte ich vor dem Start von NavBusi1.2 das Tool von
    GNS GNSRDSRUN.EXE dann klappt alles gut
    TMC2/GPS mind. 4.
    Auf HITRADIO ANTENNE in Niedersachsen habe ich immer nur TMC=0. NDR2, SAW, FFN haben sofort TMC-Meldungen. Warum Aktualisiert sich das Fenster TMC-Meldungen nicht alleine? Muss man während der Fahrt immer "AKTUALISIEREN" drücken????? Ich meine
    das war doch sonst nicht, oder?

    Einmal editiert, zuletzt von helgjo ()

    Hi


    @ helgio: TMC aktualisiert sich selber.


    Ich denk, die Senderfixierung, Sendersuchlauf könnte, wird noch besser werden.


    zu deinem MDA kann ich leider nichts sagen.


    vlG bab

    ;) bab

    Zitat

    Original von KalliR

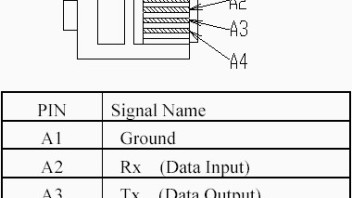

    Der RJ11 Stecker der alten TMC-Maus siehe hier.


    LG
    Roland


    Hallo KalliR,


    weißt Du ob die RX/TX-Signale der 9830 bzw. 9810
    TTL oder RS232 sind?
    Wäre klasse, wenn Du mir weiterhelfen könntest ;)


    Gruß,
    dr4tux


    Die sind RS232. (also nicht TTL)
    Auch die MN4-Maus hat am Kabel RS232.


    LG
    Roland

    Zitat

    Original von KalliR
    Die sind RS232. (also nicht TTL)
    Auch die MN4-Maus hat am Kabel RS232.


    LG
    Roland


    Klasse, dann kann ich mir ja doch einen Adapter für eine
    der Mäuse bauen.


    Habe nämlich einen PDA für den es keine anderen
    Anschlusskabel als das für die standardmäßig mitgelieferte
    Haicom HI-203E gibt. Da ich deren Belegung (mit RS232-Signal)
    kenne, kann ich mir ja jetzt selber einen Adapter bauen :)


    Hast Du da evtl. auch schon eigene Erfahrungen gemacht
    und kannst mir vielleicht noch ein paar Tipps geben?


    Gruß,
    dr4tux
