Hallo Zusammen
Ich bin ja schon länger zufriedener Nutzer des Becker Z100 und vor allen die Anpassung durch verschiedene Skins lässt eigentlich keine Wünsche offen.
Den Umbau auf Bluetooth habe ich ja schon mal beschrieben aber was mich die ganze Zeit immer noch gestört hat ist das bei Sonnenschein schlecht ablesbare Display.
Als ich die Möglichkeit bekommen habe ein gebrauchtes Z100 günstig zu bekommen habe ich zugeschlagen und das verbaute Display mal auseinander genommen.
Hier will ich euch jetzt grob und kurz den Umbau auf ein helleres Backlight beschreiben.
Verbaut ist folgendes Display LMS430HF09-003 welches es auch einzeln als Ersatzteil gibt.
Hat man es ausgebaut und zerlegt (ist „zusammengeklipst“) sieht man das die Hintergrundbeleuchtung aus 10 mini LED’s besteht welche seitlich in eine Plexiglasscheibe
mit 0,5 mm dicke leuchten. LED’s mit folgenden Maßen sind verbaut: 3,8 x 0,6 x 1,2
Rings um diese Scheibe ist noch ein weißer Plastikrahmen welcher das ganze in Position hält.
Meine Idee war nun den Plastikrahmen zu entfernen und weitere LED’s um die Plexiglasscheibe anzuordnen.
War gar nicht so einfach entsprechende LED’s zu bezahlbaren Preisen zu finden aber hier bin ich fündig geworden: http://www.aliexpress.com/snapshot/6094176564.html
Ich habe dann die LED’s zu 4 er Gruppen zusammengelötet und diese mit 12 – 12,6 V Konstantspannung zu betreiben.
Ja ich weiß eigentlich werden LED über einen konstanten Strom betrieben aber es war einfacher einen kleinen 12 V Spannungsregler zu finden als eine Konstantstromquelle.

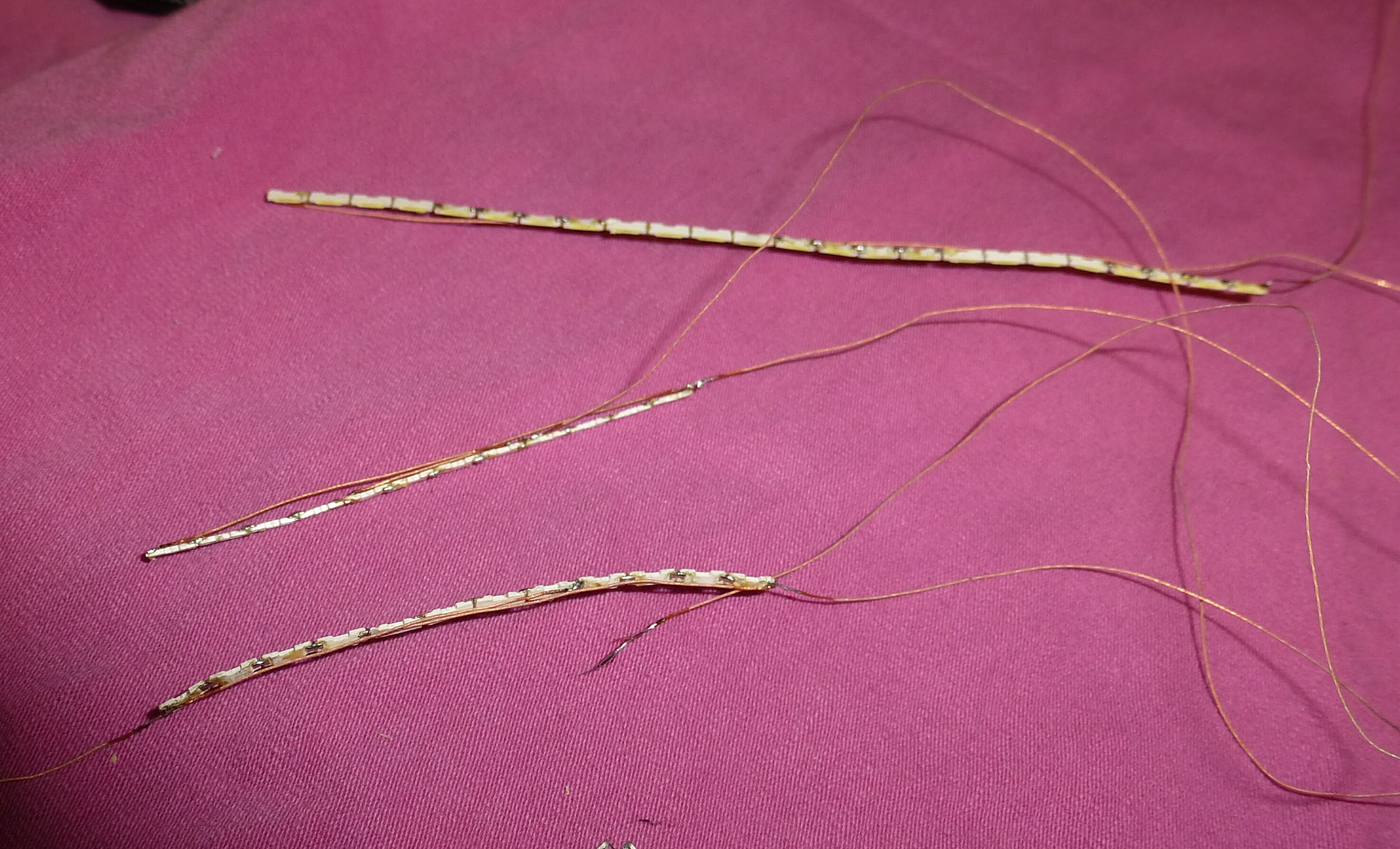

Diese 4 er Gruppen habe ich dann aneinander gelötet und mit micro Litze verdrahtet um auf die entsprechenden Längen zu kommen.
Das Ganze dann um die Plexiglasscheibe angeordnet die Litzen nach außen geführt und an die Festspannungsquelle angeschlossen (DC-DC Step-up-Wandler) .
Der Spannungswandler ist direkt an die Kontakte der Halterung angeschlossen und außerdem an den Anschluß des originalen backlights so das die volle Helligkeit nur Leuchtet
wenn das Navi in der Halterung ist und das Normal backlight auch an ist.
Der Umbau hat aber dazu geführt das die originale Stromversorgung welche bei der Motorradhalterung dabei war zu schwach war und gegen eine mit größeren Ausgangsstrom aus
getauscht werden mußte.
Der Unterschied von vorher zu nachher ist schon sehr deutlich obwohl dies auf den Bildern nicht ganz so gut rüber kommt. So kann ich jetzt z.b. bei Sonnenschein auch ohne Probleme die TMC Meldungen lesen oder die Karte erkenn was vorher nicht möglich war.
Der Umbau hat sich auf alle fälle gelohnt.
Ich hänge einfach mal einige Fotos vom Umbau an.
Bei fragen einfach fragen ...... (wahrscheinlich hat überhaupt keiner mehr ein Z100)
Gruß Thomas
