Hallo,
ich habe eben im Comand 2.5 einen sehr befriedigenden Aux-Eingang eingebaut. Mit der Tape-Taste wird der Eingang aktiviert und es stehen statt des Cassettenspielers an diesem Eingang alle!! Features des Soundprogramms, die Navieinblendungen, das Telefon mit Vorrang, etc. zur Verfügung.
Die Einzelheiten zum Nachbau:
1. Comand ausbauen.

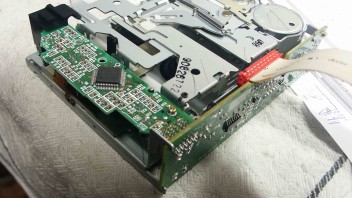

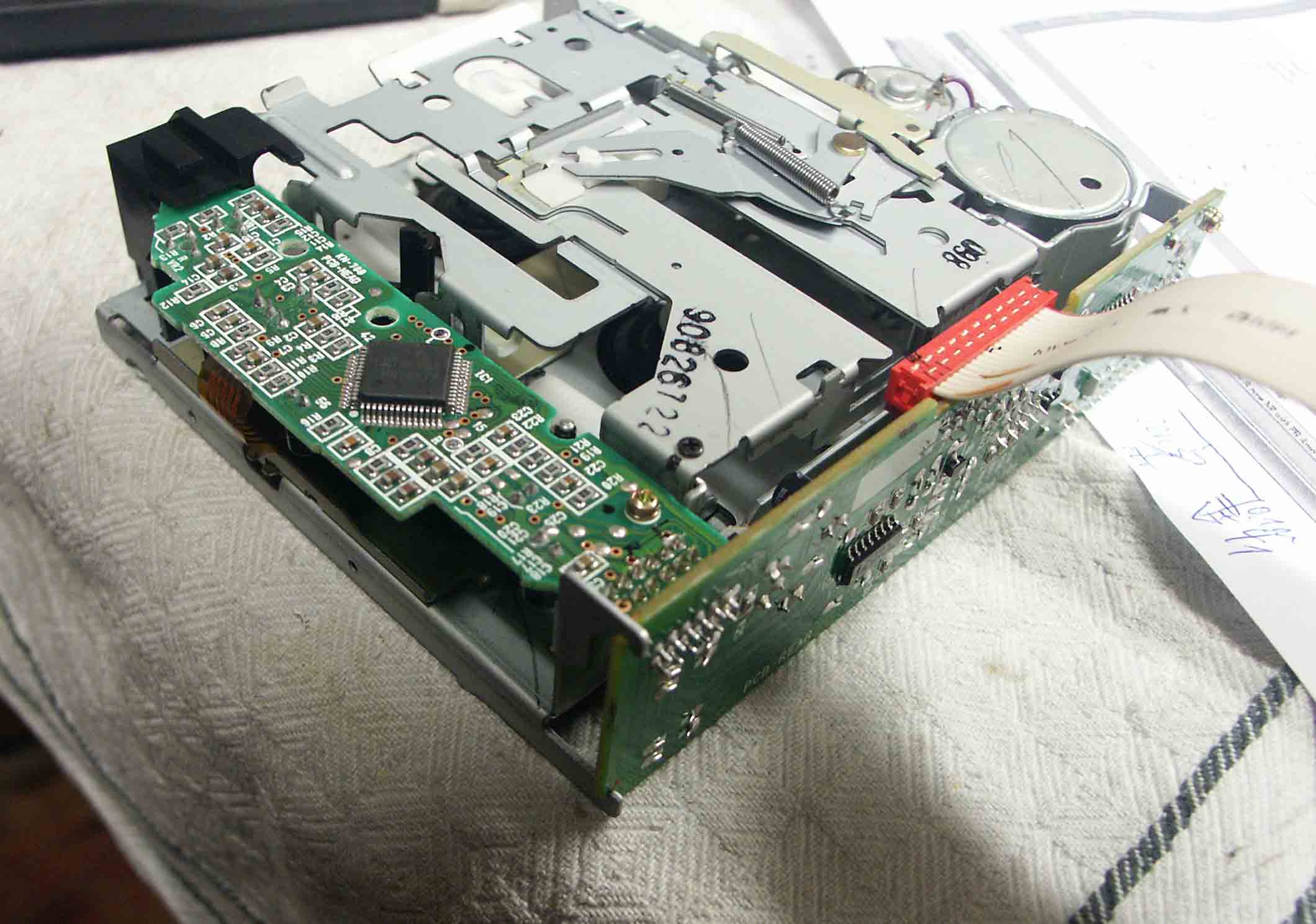

2. Oberen Deckel entfernen (=Cassettenspieler, die fragliche Platine liegt frei und es braucht nichts weiter abmontiert werden. Nur ich musste mehr zerlegen, um die Wege der Leiterbahnen zu verfolgen.)

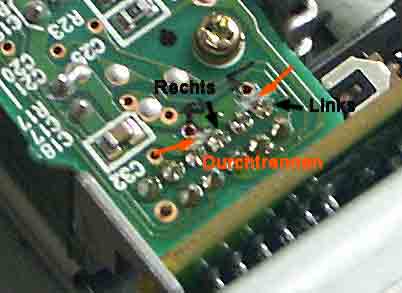

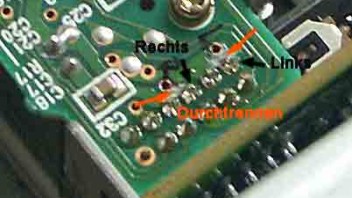

3. Die im Bild gekennzeichneten Lötstützpunkte sind Lnker kanal, rechter Kanal und Masse. Kunz davor muß die Leiterbahn-Verbindung durgeschabt werden (alles sehr klein). Man könnte alternativ einRelais oder einen Umschalter nach aussen führen, falls man das Tape weiterhin nutzen wollte.

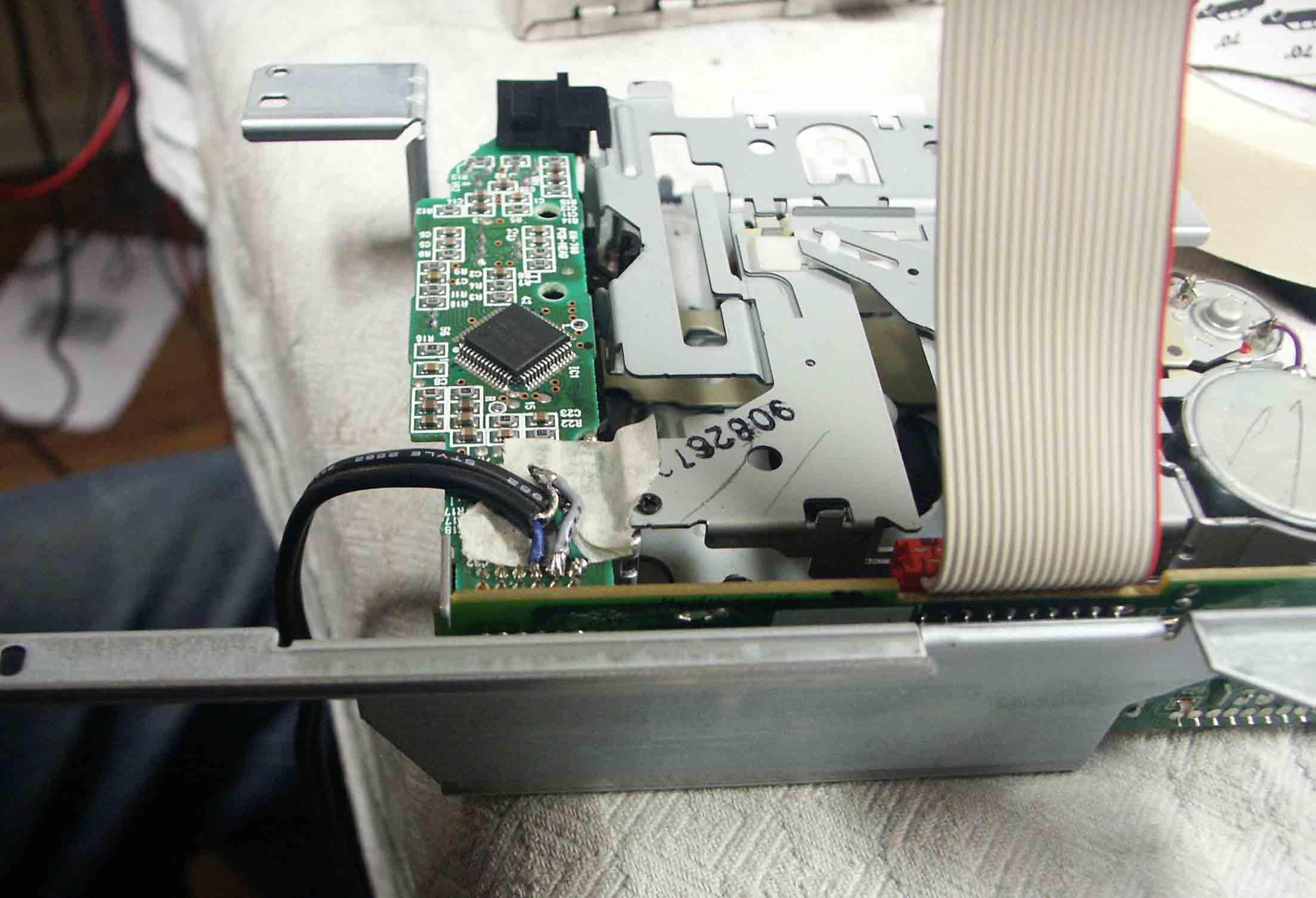

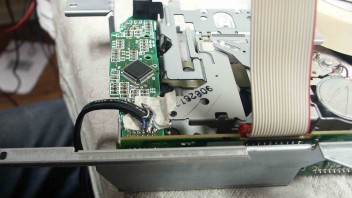

4. Das Ende eines zweikanaligen Cinchkabels anlöten (Isolierung unterlegen und oben drüberkleben. Kaben durch eine Lücke nach aussen führen. Ich habe das Deckelblech an der Stelle nach oben umgebogen, damit eine Lücke entsteht.
Umbau fertig.
Das Signal der Tonköpfe geht in einen Chip zur vielfältigen Entzerrung bei versch. Bandmaterialien und zur Dolby-Verarbeitung. Ebenso ist eine Musikerkennungseinrichtung beim Spulen dabei. Dieser Chip hätte auch einen alternativ zu dem Tonkopf-Eingängen umschaltbaren Radioeingang. Der wäre sehr empfindlich. Er wird durch 5 Volt an einem bestimmten Pin eingeschaltt. Auf der Platine ist er natürlich nicht belegt. Mir reicht das Einspeisen des Aux-Signals am Ausgang des Chips. So wie dargestellt geht das Signal über den eingebauten Koppelkondensator also Gleichstrom entkoppelt in das Gerät.
Zum Betrieb ist es erforderlich, dass man eine Cassette einlegt, die dann während des Betriebs in Tape-Position läuft. Ich nehme einen Cassettenadapter für das Einspielen von MP3-Playern mit abgezwicktem Kabel. Das ist schonender für das Gerät.
