Der Weg zum Tachosignal ???

    Ein freundliches Hallo an alle,bin noch etwas neu hier.
    Habe aber trotzdem gleich mal die oft gestellte Frage.
    Wo bekomme ich das Tachosignal her ???
    Besitze seit neusten das TravelPilot E2-Gerät :D und möchte es in meinen Renault Megane Bj. 8/98 einbauen.
    Die Renaultwerkst. sagte ich soll´s vom Geber am Getriebe abgreifen,wirklich von da ?(
    Bitte um Hilfe bzw. Tip´s.



    MfG Heinchen

    Hi, bei den Renaults mit seinen Untertypen kenne ich mich leider nicht aus:

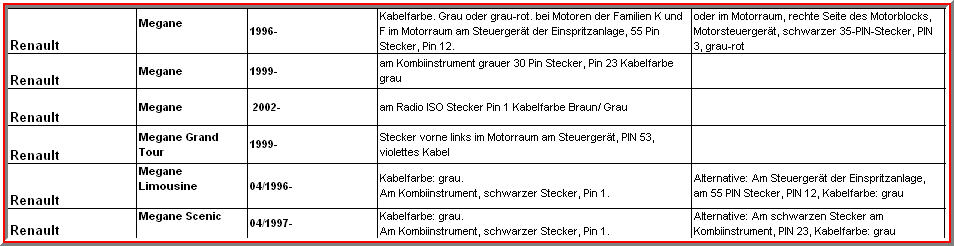

    Hier mal eine Auswahl:

    Ahaaa,
    Danke erst mal,jetzt muß ich bloß noch das Steuergerät finden.
    Der Fahrzeugtyp ist Megane Fliessheck 1,6 l-Sachltgetr. mit der Kennzeichnung BAOF oder BAOL oder BAOS.
    Centuri steht auf der Türseite drauf (glaube ich).

    Wie gesagt, bei Renault kenne ich mich nicht wirklich aus.

    So, da bin ich wieder.


    Erster Einbaubericht:


    Rückfahrsignal vom Rücklicht abgenommen (Plus-Pol), funktioniert.
    Dimm-Licht war schon am PKW-Iso-Stecker dran,hatte aber noch mal nachgemessen, funktioniert.
    GPS-Antenne mittig des Amaturenbrettes befestigt, mind. 4 Sateliten angezeigt bekommen, funktioniert.


    Tachosignal fehlanzeige,habe mir den 55-Pol-Stecker,Pin 12,angesehen,war weisses Kabel mit schw. Punkten,Tachoeinheit angesehen,ws. Kabel m. sw. Punkten gesucht und gefunden,2 stk. waren da,eins gibt Sannung bei Heckscheibeneinschaltung,das andere zeigt ständig ca. 12V an bei Zündung an. :-D)
    Kann man das Signal nicht am Tacho abgreifen?
    Wie messe ich, das Signal suchend,am besagtem Steuergerät?
    Multimeter klar, wie sieht der aus (Einheit,Skalierung),habe nur ein normales Messgerät (V,mV,A,mA,Ohm)??

    Das Tachosignal ist ein Masse Signal was aber nicht kontinuierlich -12 Volt abgibt, mit Multimeter messen ist also etwas schwierig.
    Am einfachsten zum selber helfen wäre, wenn du einen Rangierwagenheber hast, eine Radseite aufbocken, Motor starten, Gang rein und das Rad drehen lassen, dann einfach die Leitungen am Tacho mal anpieksen und mit dem Gerät verbinden, dann siehste ja wenn du das richtige hast, aus der Erfahrung heraus meine ich mich aber zu erinnern das am Tacho bei Renault die Leitungen nicht liegen, sondern halt eben nur an den besagten Steuergeräten im Motorraum, würde daher auch das weiße Kabel mal nehmen, hatte auch schon mal Orange obwohl Rot drin stand.


    Gruß
    Schlaubi

    Danke Schlaubi,
    ich glaube auch das das Signal nur am Steuerger. gefunden werden kann.


    Danke Merlin,
    für die Liste (Link), naja mein Autobaujahr ist 8/89, habe rechts einen 55 Pol-Stecker,Pin 12 ist ein weisses Kabel (Pin gegenüber ist nicht belegt),
    soviel zur Listenkabelfarbe.
    Verdammich warum bin ich nicht Elektr. geworden. ;)

    Ich kenne das Problem von einem Peugeot 307. Da gibt es auch nur ein verwertbares Tachosignal am Hallgeber im Getriebe. Nach dem ersten Steuergerät wird die Info dann nur noch per Daten-Bus verteilt.
    Mein Vorschlag: Verlegt das entsprechende Kabel schon mal in den Motorraum und lass da einen Ring liegen.
    Dann zur Renault-Werkstatt und dieses Kabel an die Signalleitung vom Hallgeber anschliessen lassen (Thema: Haftung/Garantie usw.). Bei der Vorarbeit müsste es in einer halben Stunde erledigt sein, damit auch nicht sehr viel kosten. Selber würde ich da nicht ran gehen.
    Die andere, aber wahrscheinlich deutlich teurere, Möglichkeit wäre ein Adapter, der den Tacho-Wert wieder vom Datenbus liest und das Signal generiert (?CAN?-Adapter).

    Hallo all sam,
    Kako du machst mir angst. Aber du hast recht werde mal zu Media M. fahren (da hab ich´s ja her) und mir nur das Tachosignal (mit Kabel natürlich) ins Auto legen lassen.
    Renaultwerkst. geht nicht (Berlin),war schon bei der zweiten und die tuen alle Ahnungslos.
    Fahre morgen mal hin zu M.M.,mein Interfaces (oder so) ist ja auch noch da zum abholen für die eingebaute Fernbed.).
    Werde dan morgen mal schreiben wei´s gelaufen ist.


    MfG Heinchen

    Hallöchen,
    ist zwar ein Tag später geworden aber nun der Abschlußbericht.


    Zum Tachosignal: es ist doch am Steuergerät,55-Poliger Stecker Pin12 und doch graues Kabel (nicht weiß).
    Muß mich jedesmal verzählt haben, war immer auf´n 13 Pin und der ist halt weiß.
    Der Stecker hat ja zwei Pin-Reihen,rechts u. links der Reihen sind kleine Nr. drauf,eine Reihe geht von 1-27, die andere von 28-55,ist ja logisch.
    So kann man genau zählen zum Pin 12. ;) (wenn man zählen kann).


    Der Radioeinbaumann vom Media-M. (Berlin Märkische Spitze) war auch sehr hilfsbereit,wollte nicht mal Geld dafür das er sein Speedometer ans Kabel gehangen hat (habe ihm natürl. trotzdem was gegeben,ist ja bald Weihnachten). :)


    Habe den Travler E2 dann kalibriert und siehe da alles funktioniert.
    Wobei ich sagen mus das ich gestern kein GPS Signal (am 13.12.05 zu 19 Uhr) bekommen habe.Ob´s am Wetter lag (bewölkt u. Regen)?


    Heute ging jedenfalls alles.
    Soweit alles Schön,Lenkradfernbed. (die Renault-Originale)geht auch,aber weiss jemand ob man das Display auch irgentwie anschliesen kann ???



    Gruß an alle u. Danke noch mal für die Hilfe, Heinchen


    Hallo Heinchen,
    ich wollte mir vor einiger Zeit auch das E2 kaufen und habe bei Blaupunkt nachgefragt, wie es mit dem Display in meinem Vectra aussieht. Darauf habe ich eine Mail von BP bekommen aus der ich hier mal einen Auszug reinsetze:


    Da der Travelpilot E2 kein Display out Anschluss hat können keine Radioinformationen auf dem externe Display dargestellt werden. Die werksseitig verbaute Lenkradfernbedienung können sie weiterhin benutzen. Hier benötigen sie allerdings das Interface 7607587511 mit dem Adapterkabel 7607621143. Leider wird es auch nicht möglich sein den werksseitig eingebauten CD-Wechsler mit dem Travelpilot E2 anzusteuern.


    Dadurch habe ich mich dazu entschlossen mir ein Radio zu holen, das sowohl mit dem Display des Wagens als auch mit der Lenkradfernbedienung umgehen kann und einen TMC-Ausgang für ein Bildschirmnavi hat. War zwar alles in allem etwas teurer als ein E2, aber ich kann während der Navigation mein MP3s weiterhören ;) .
    Gruss,Micha

    Einmal editiert, zuletzt von Merlin_ ()

    @Heinchen: Schön das es nun funktioniert. Der anschluss des externen Displays ist, soweit ich weiss, bei normalemn Handelsgeräten nicht möglich. Da sich die FZ-Hersteller nicht auf einen Anschlussstandard einigen können, gibt es da einfach zuviele Varianten, die bei einem Bezahlbaren Gerät nicht alle abgedeckt werden können.


    @Merlin_: Während der Navigation MP3's hören geht beim E2 auch. Das hat aber nichts mit dem externen Display zu tun. Anonsten scheinst du dir eine Bildschirm-Navi geleistet zu haben. Da ist "etwas teurer" wohl auch ETWAS untertrieben, oder?
