Reiseroutenproblem -> Lösungen

Lösung des Reiseroutenproblems bei TTN5

Wir kennen das Problem alle. Um in TTN5 eine Reiseroute planen, also berechnen lassen zu können, setzt TTN5 zwingend einen GPS-Fix voraus. Das ist natürlich äußerst unpraktisch da man ja bekanntlich eine Reiseroute gerne zuhause in aller Ruhe zusammenstellt und sich dann die Planung von TTN5 gerne ansehen und kontrollieren möchte. Dies geht aber mit dem derzeitigen Stand des Navigators leider nicht.
Aber es gibt Lösungen dafür. Es sind Lösungen, die allesamt etwas quergedacht sind und nicht unbedingt sehr komfortabel umzusetzen sind. Mit etwas Geschick und den passenden Tools lässt sich auch der sture TTN5 überlisten.
Ich werde in diesem Thread etwas anders als gewohnt vorgehen, da ich ihn aus mehreren Postings zusammensetzen möchte. Dies soll nur der Übersichtlichkeit dienen und hat nichts mit anderen Gründen als diesen zu tun. Also bitte lasst Unterstellungen, die in diese Richtung gehen.
Und noch eine Bitte hätte ich an euch. Seid doch so gut und zerpflückt diesen Thread nicht mit bösartigen Äußerungen über TTN5. Ich weiß, dass alle Lösungen unpraktisch sind und das hab ich ja auch schon geschrieben.

Und nun will ich mal loslegen..

Das Grundprinzip für alle Lösungen ist ein GPS-Simulator. Man muss TTN5 einen vorhandenen Sat-Fix vorgaukeln. Dafür gibts es jetzt grundsätzlich verschiedene Lösungen.
Vom Simulatorprinzip gesehen, möchte ich in zwei Kategorien unterscheiden. Zum einen die Lösung, die einen PC oder Notebook voraussetzt und zum anderen die Standalone-Lösung, die direkt auf dem PPC ausführbar ist.
Welche Lösung jetzt die günstigere ist, wage ich nicht zu beurteilen. Die erste Lösung setzt gewisse Hardware voraus. Im speziellen ist eine serielle Anbindung des PPC erforderlich. Dies kann entweder über ein serielles Sync-Kabel oder über einen BT-Dongle erfolgen. Eine USB-Verbindung funktioniert nicht! Die zweite stellt softwaretechnisch Ansprüche an den PPC. Hierfür muss nämlich GPSGate von www.franson.com installiert sein.

Und hier das benötigte Fake-Log:

----------Fortsetzung folgt----------------

Für diese Lösung werden folgende Dinge benötigt:

- serielles Sync-Kabel
- NH-Top50Trans von http://www.norberthein.de/navi…top50trans/top50trans.htm (der Downloadlink befindet sich ganz unten auf der Seite)
- Gefaktes NMEA Log (gibts H I E R)
- GPS-Koordinaten des Routenstartpunktes im Format ddmm.mmmm

Und so gehts:

Vorbereiten des gefakten Logs:
Dieser Schritt ist erforderlich, da TTN5 den Simulator von NH-Top50Trans auf eine andere Weise nicht erkennt.

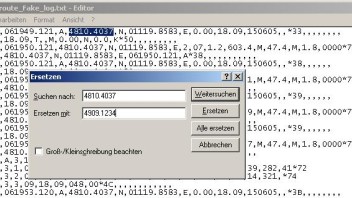

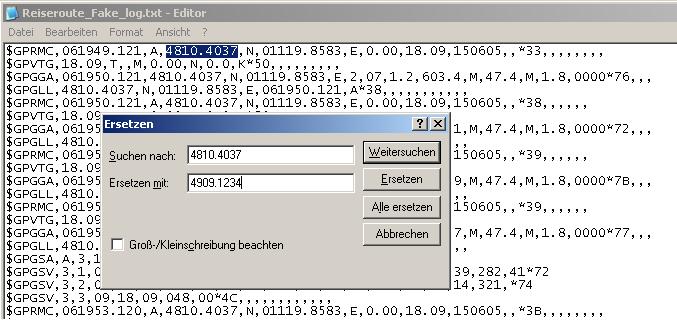

Ladet euch das Textfile herunter und öffnet es im Windowseditor auf dem PC. Über Bearbeiten -> Ersetzen (Tastenkombination Strg+H) wird die vorhanden Breite und Länge des Startpunktes durch euren Wert ersetzt. Dazu markiert man zunächst in der ersten Zeile ($GPRMC) des Fake-Log die Breite (4810.4037), kopiert diese in das Feld Suchen nach:. In das Feld Ersetzen mit: trägt man nun die gewünschte Breite der Startposition im Format ddmm.mmmm ein. Ein Klick auf die Schaltfläche Alle ersetzen erledigt nun den Rest.
Sinngemäß verfährt man mit der Länge. Man muss nur darauf achten, dass das Format für die Länge dddmm.mmmm entspricht (01119.8583).
Die Textdatei speichern und schließen rundet den ersten Schritt ab.

Serielle Verbindung einrichten:

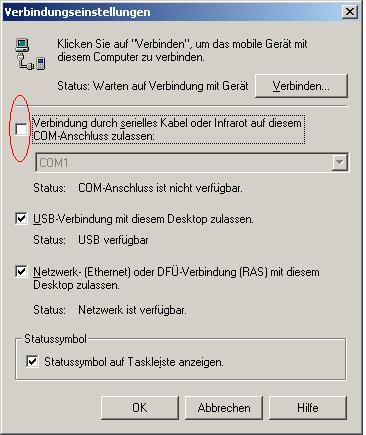

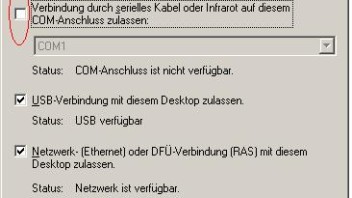

Da sich unter Umständen ActiveSync in die Verbindung einmischen könnte, sollte man vorher darauf achten, dass dies gerade nicht der Fall ist. Hierzu öffnet man ActiveSync, wechselt über Datei -> Verbindungseinstellungen zur Konfiguration. In diesem Fenster sollte auf jeden Fall der Haken im ersten Optionsfeld Verbindung durch serielles Kabel oder Infrarot. deaktiviert sein.
Bestätigt mit OK und verlasst ActiveSync wieder.

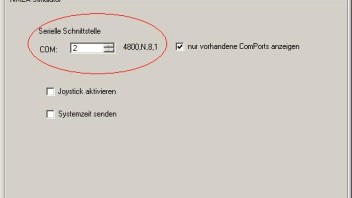

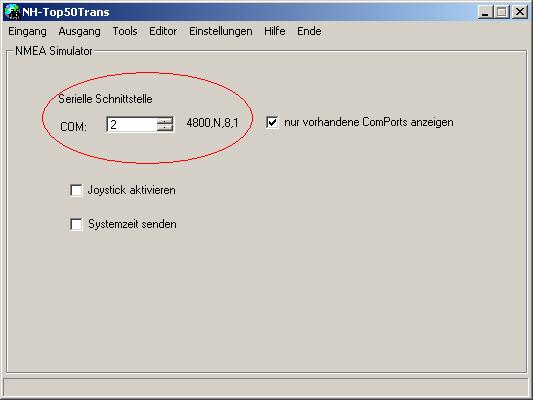

Jetzt startet man NH-Top50Trans und steuert über Einstellungen -> NMEA Simulator zur Konfiguration des Comports. Im Feld COM: ist der Comport anzugeben, an dem das serielle Sync-Kabel am PC angeschlossen ist. In meinem Beispiel also Com 2.
Das war die Verbindungseinrichtung.

NH-Top50Trans Simulator starten:

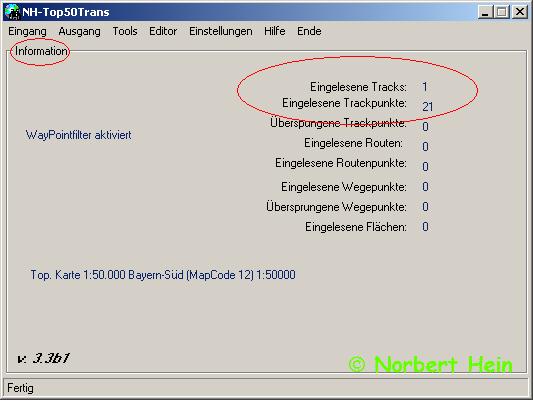

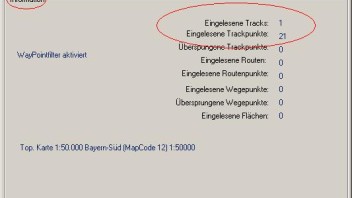

Dies ist der nächste Schritt. Ein Klick auf Eingang, NMEA Log in NH-Top50Trans öffnet einen Dateidialog. Hier wählt ihr die gefakte Log Datei aus und öffnet sie. Wenn bis dahin alles richtig funktioniert hat sollte im Informationsfenster für Eingelesene Tracks eine 1 stehen und für Eingelesene Trackpunkte ebenfalls eine Zahl größer als 1.

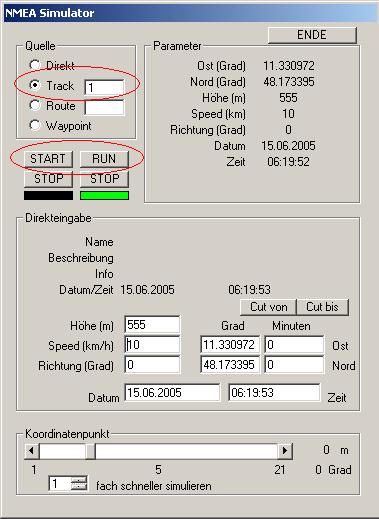

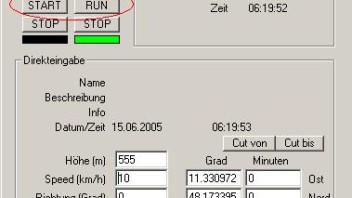

Nun klickt man auf Tools und dann auf NMEA-Simulator. Im Felde Quelle setzt man den Punkt bei Track und klickt dann auf den Button Start. Anschließend noch ein Klick auf RUN und schon sollte der Simulator aktiv werden.

TTN5-Einstellungen:
Je nach eingesetzter PDA- u. GPS-Hardware ist evtl. eine Umkonfiguration der GPS-Einstellungen in TTN5 erforderlich. In den meisten Fällen wird der erste freie Comport auf dem PPC einzustellen sein.
In anderen Worten muss man Anderes Kabel-NMEA-GPS mit 4800 baud wählen. Als Schnittstelle stellt man Serielles Kabel an Com1 ein. Für Geräte mit integriertem GPS könnte es unter Umständen auch Com 2 sein.

Ab jetzt lässt sich die Reiseroutenfunktion von TTN5 in vollem Umfang nutzen!!!

-------------Fortsetzung Serielle Verbindung via BT folgt-------------

Tja was braucht man dazu. Für diese Lösung benötigt man GpsGate von www.franson.com und die Koordinaten des Startpunktes der Reiseroutenberechnung in Dezimalgrad.

Also zunächst die Konfiguration von GpsGate:

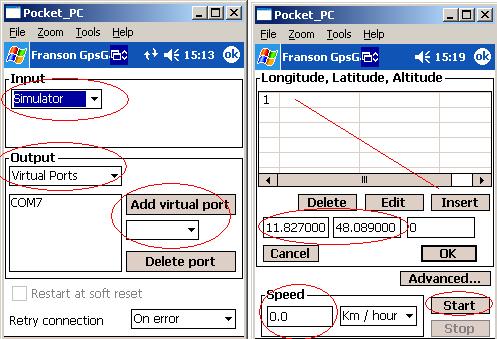

Als erstes startet man GpsGate und nimmt mal die Grundeinstellungen vor. Hier muss man nämlich einen virtuellen Comport definieren.

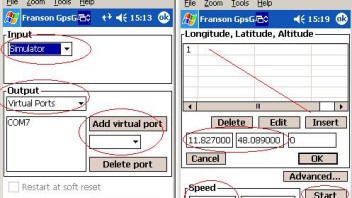

Sobald GpsGate gestartet ist findet sich auf dem Heute-Bildschirm in der unteren Bildleiste das Icon des Programms. Dieses tippt man an und wählt Settings. In der Dialogbox für Input wählt man zweckmäßigerweise Simulator aus. Unter Output bitte Virtual Ports selektieren und einen neuen Virtuellen Port über die Schaltfläche Add virtual port anlegen. Anschließend verlässt man das Fenster mit dem OK-Button.
Wieder auf dem Heute-Bildschirm angelangt tipp man erneut das Programm-Icon an und wählt Simulator aus.
Jetzt selektiert man die erste Zeile und tippt auf Insert. In das erste Eingabefeld wird die Länge (!) und in das zweite Feld die Breite (!) des Startpunktes eingetragen (Dezimalgrad). Das ganze mit OK bestätigen. In das Feld für Speed tragen wir vernünftigerweise 0 ein. Mit einem Klick auf Start lassen wir die Simulation beginnen und verlassen das Fenster mit OK.
Wieder auf dem Heute-Bildschirm angelangt sollte jetzt das Icon von GpsGate die Farbe gewechselt haben (rot -> grün).
Soweit so gut. Jetzt noch TTN5 starten und das GPS auf den virtuellen Comport umkonfigurieren. Ab sofort steht der Planung einer Reiseroute auch ohne Fix nichts mehr im Wege.
Wenn TTN5 trotz richtiger Konfiguration auf den virtuellen Port noch den Dienst verweigert muss man im Simulator-Fenster von GpsGate noch die gesendeten NMEA-Protokolle ändern. Die Einstellungen hierzu finden sich hinter der Schaltfläche Advanced.

Das ganze hört sich jetzt relativ aufwendig an,., ist es aber gar nicht. Die Simulationsbedingungen lassen sich abspeichern und müssen damit nur einmal gemacht werden. TTN5 muss nur einmal auf den virtuellen Port eingestellt werden. Lediglich in GpsGate wechselt man zwischen den Gps-Quellen aus, also einmal Simulator für die Reiseroutenplanung oder halt den echten Comport für die reelle Navigation im Fahrzeug.
Möglichkeiten das ganze noch komfortabler zu machen gibts viele (Autostarteinträge, Mortrunner ..usw)

Gruß

Anderl

Zitat

Original von drechmann
Hallo,

ich finde eure Aktivitäten um TT5 Mängel zu umgehen echt Klasse.

Jetzt gibt es schon ein Tool um die Funktion "Reiseroute" zu überlisten.
Es gibt eins, um "Gehe zu Koordinate" wieder nutzen zu können.
Es gibt eins, um die Buttons neu zu positionieren.

Jetzt fehlt nur noch eins, um TT5 komplett zu ersetzten!!!

Sorry für meine eigentlich traurige Bilanz.

Alles anzeigen

..gibt es auch schon:

Crossupgrade zu MN5

Gruß

Anderl

Hallo,

deine Beschreibung geht nur mit einem Zwischenziel. Hast du es schon mit mehr als einem probiert?

Mit Reiseroute ist die gleichnamige Funktion gemeint. Diese funktioniert nur mit einem Fix.

Gruß

Anderl

Zitat

Original von Tomi
Hallo

Ich habe gerade im Menüpunkt "Reiseroutenplanung" eine Route mit mehreren Zwischenpunkten geplant.

Wenn ich dann auf "Fertig" klicke wird die Route geplant und in der Übersicht angezeigt...

Jedes Zwischenziel ist als "Wegpunkt" definiert.

Gruss Thomas

(Entschuldigt, wenn ich da noch was nicht verstanden haben sollte kämpfe auch noch etwas mit der "neuen" Bedienung)

Alles anzeigen

..aber nur wenn ein Fix vorhanden ist. Dabei wird bei mir nicht mal die letzte gültige Position verwendet. Habt ihr einen anderen TTN5 ?

Gruß

Anderl
