MD 950000 an FJ 1200 schrauben

Hi!

Als Alternative mal was preiswertes zun selberbasteln. >> http://www.rohmann.de/discus/m…/13/14949.html?1111267897 <<
Habe ich letztes Jahr kreiert!! Nicht unbedingt schön, aber seeehhhrrr selten :gap .
Trotzdem werde ich auf Armor1 umsteigen. Mit der Rasterplatte ist natürlich auch genial, einfach klick und man kann es mitnehmen.
Das Ram-Mount brauche ich, weil es bei der XTZ nicht soviele Möglichkeiten der sinnvollen Befestigung gibt, wie bei der FJ. Bei uns im Tènèrè- Forum gab es diebezüglich noch nicht viele verwertbare Fotos.
Sollte ich es jemals schaffen, gibt es natürlich welche!!

Grüße vom Jörg!

Schönen Dank für den Tip.
Aber diese Konstruktion sieht doch recht abenteuerlich aus. Das alleine würde mich noch nicht mal so sehr abschrecken aber das Ganze ist auch recht klobig ausgefallen.
Und wie Du selber auchz schon geschrieben hast, dürfte das bei den Kollegen der Rennleitung zumindest doch als "diskussionswürdig" eingestuft werden.

Ich fürchte, ich komme an der Luxus-Brotkiste nicht vorbei. Habe nun das Ganze Wochenende im I-Net gesucht und Foren durchstöbert....... aber ne echte sauberee Alternative habe ich nicht gefunden. Wie ich das Teil dann entgültig anschraube weiß ich nauch noch nicht soooo genau. Die Rammount-Halterung für noich mal 40-50Tacken möchte ich auch irgendwie umgehen.

Unterbau wird dann wohl auch eher nach 3/8" Schelle aussehen. Wie's dann weitergeht sehe ich dann im Baumarkt.

Naja ich teste jetzt dann >> DIESES << Teil hier.

Wäre natürlich auch eine Alternative. ;D

LG
Roland

Sieht gut aus-nur für den Preis gibt's den gesamten PDA...
Da finde ich die Latexnummer irgendwie besser:-))

Gruss

Wolfgang

...... kurzer Zwischenstand.
Ich habe mich für die Bastellösung entschieden.
Kostet zwar Zeit aber die habe ich im Moment und ist dafür billiger.

Ich habe mir die Otterbox, Modell 2000 geholt.
Ist wesentlich billiger als die 2600, dafür kann man nicht sehen was drin ist.
Na ja, man kann nicht immer gewinnen
Da Navi ohne Sicht nicht so viel Spaß macht habe ich die Stichsäge rausgekramt und ein Guckloch reingeschnibbelt. Das wiederum habe ich mit dünnem Plexiglas wieder zugemacht damit's nicht reinregnet.
Deinen Ansatz, den Strom über einen RS232 Stecker reinzuholen habe ich übernommen.
Original KFZ-Ladekabel gekappt und die Enden an die RS232 Buchse gelötet, die in der Unterseite der Box geschraubt ist. Am anderen Ende des Ladekabels ist natürlich der Stecker drangelötet.

Ich habe es nicht geschafft einen Gerätestecker für den MD 95000 zu bekommen.
Ich dache, Conrad-Elektronik sollte so etwas haben. Von wegen. "Ist gerätespezifisch" So etwas bekommen Sie nur direkt vom Hersteller"
Ist mir ja schon auf den Keks gegangen. Den Original-Stecker hätte ich gerne so belassen, wie der Konstrukteur ihn erschuf....... Na ja. So mußte eben der Original herhalten.

Da das Kabel gerade nach unten rausgeht, nimmt es sehr viel Platz in Anspruch. Zuviel für meine 2000'er Box. Also bin ich hingegangen und habe den Stecker geöffnet, alles was über der Platine rausragte, habe ich abgeschnitten und das Kabel dann zur Seite "raugeleitet". So habe ich knapp 2cm gespart.

Wenn's fertig ist, gibt's natürlich auch ein Foto....... aber erst wenn's fertig ist.

Fertich Meister....
Bastelei ist vorbei und mir gefällts. Den Praxis-Test habe ich auch schon gemacht.

Materialkosten:
Otterbox: 16,- bei Globetrotter
Plexiglasscheibe: 2,- für die Kaffekasse bei einer Werbefirma
Befestigungsmaterial+Kleinteile im Baumarkt ca. 15,-

Foto's gibts auch, allerdings nur in "Handy-Qualität". Die Digi-Kamera ist auf Reisen.
Wer schärfere Fotos möchte, möge sich bitte melden. Werden dann nachgeliefert.

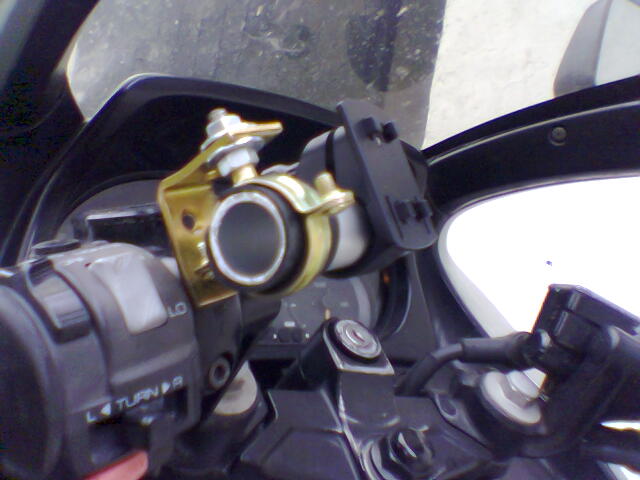

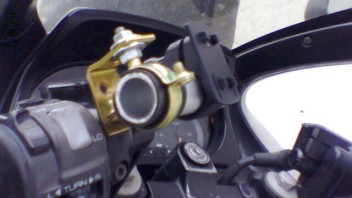

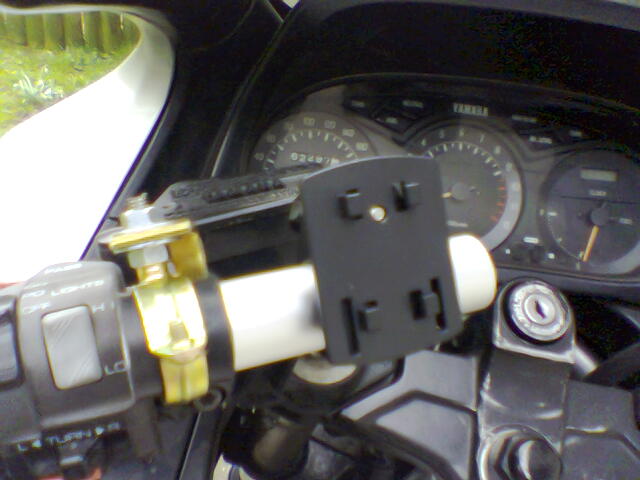

Als Halter einfach einen stabilen Winkel an der oberen Schraube von der Kupplung mit drangesetzt. Am anderen Schenkel eine Rohschelle mit Gummieinlage. Dadurch ein Alu-Rohr, auf dem dann der Original Aldi-Halter angeschraubt ist.

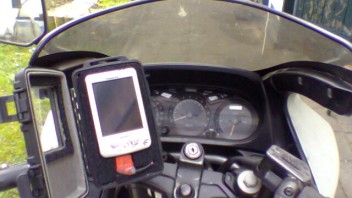

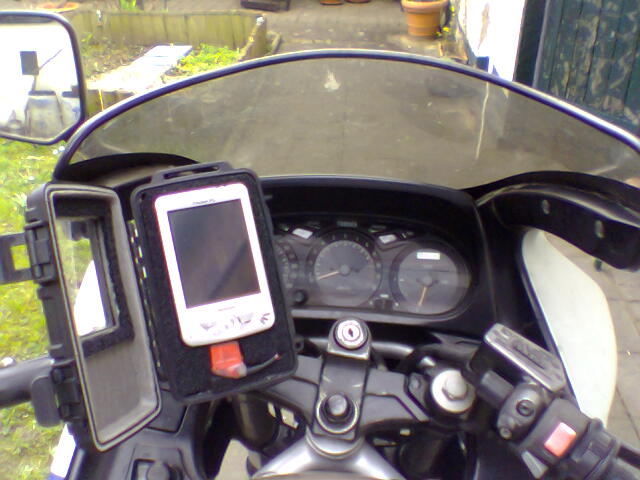

Hier noch mal von vorne......

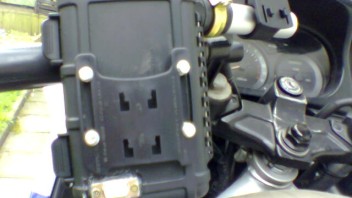

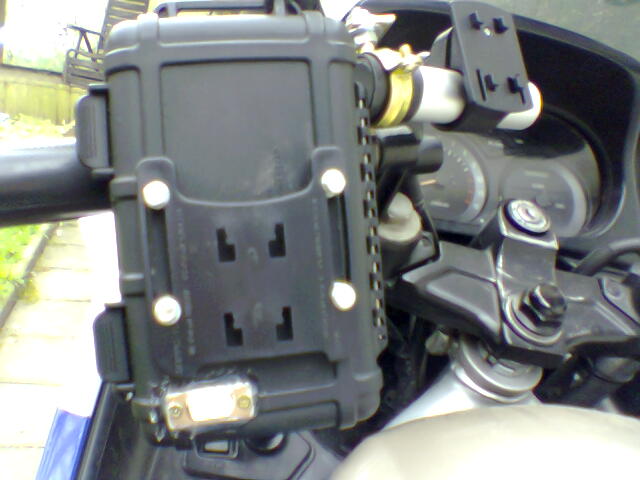

Hier die Box von Hinten.

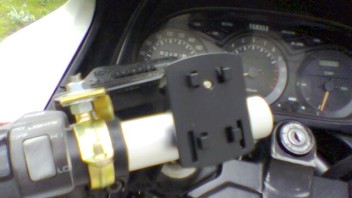

Angeschraubt ist der Original Aldi-Halter, der auf das Stück, welches auf dem Rohr steckt, aufgeclipt wird.
Wie lange das richtig stabil belibt weiß ich allerdings nicht.
Ich könnte mir vorstellen, dass bei andauerndem anstecken und abnehmen, die Halterung ausnudelt und irgendwann nicht mehr stramm genug sitzt.
Abwarten..........

Am unteren Ende sitzt die RS232 Buchse für die Stromversorgung.

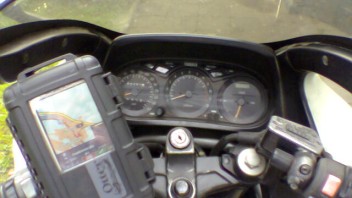

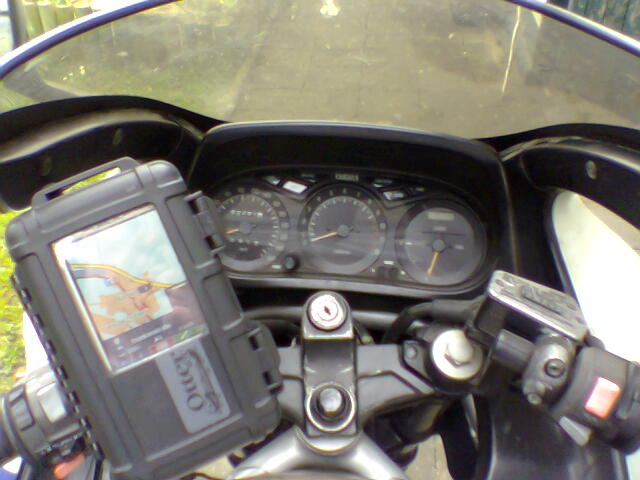

Und so siehts nun aus wenn Vadder fährt.

Schönen Dank nach mal für die wertvollen Tips und Hinweise.
Hat mir wirklich geholfen.

Respekt!!:applaus

Sieht top aus und hat einen fast unschlagbaren Preis.
Ich bin immer noch auf der Suche nach der idealen Lösung.

Grüße vom Jörg!

Danke für die Blumen.
Zeitaufwand war übrigends ca. 10h.
Bin dabei allerdings öfter mal in den Denkprozeß übergegangen
......... und der Schnellste bin ich auch nicht bei der Bastelei.

Ich denke, ein geübter Bastler bekommt das auch in der Hälfte der Zeit hin.

Moin!

Für den finanziellen Aufwand eine super Geschichte.

Einen Eigenbau hatte ich auch zuerst dran,
aber der Schneewittchensarghat sich dann nach ca. 1000 km verabschiedet.
Fairerweise muß ich dazu sagen Off Road und er war deutlich größer unr schwerer als Deine Lösung.

On Road und mit ohne die Vibrationen auf einer FJ sollte das Konstrukt gut halten denke ich.

Du bist aber nicht zufällig Installateur ?
Irgendwie sieht das ja ein wenig nach Mr. Röhrig aus....

VG Schimmi

nicht schlecht. sieht halt mit dem extra-Rohr etwas merkwürdig aus

wusste gar ned dass die Otterbox so billig ist, hab mir auch direkt mal bestellt - die ist vielleicht dichter als die Medion Outdoor Täsch :). Freue mich schon auf Scheibe einbauen etc,..

@gschimmy
wegen Vibrationen und Stabilität hatte ich auch zuerst Bedenken.
Mir kam auch schon der Gedanke das Rohr komplett bis zur anderen Lenkerseite durchzuziehen und dort am Bremsenschelle zu befestigen (analog zur Kupplungsseite)
Aber das wäre wieder zu klobig ausgefallen.
Ich denke ich probier's erst mal so.
Die Gummi-Einlagen in der Schelle absorbieren die Schwingungen prima.
Schwachpunkt der Geschichte könnte die Schelle selber sein, da dass nur so'n billiges Messinggelumpe ist. Mal sehen..... vieleicht tausche ich die noch gegen eine stabilere Variante aus. Erst mal fahren und elektronisch leiten lassen.

Ach ja....... ich habe tatsächlich mal Installateur gelernt. In dem Beruf arbeite ich zwar seit ewigen Zeiten nicht mehr aber ..... gelernt ist gelernt.

@party
Nur die geschlossene Variante ist "billig". Die mit "fertich Guckloch" kosten richtig Asche.
Wobei ich 15,95 für die Butterbrotdose nicht wirklich als billig ansehe.

Aber....... das muß man schon sagen...... Super Material.
Läßt sich auch ganz klasse bearbeiten. Stabil aber trotzdem elastisch. Nix starres, wo man Angnst davor haben muß, dass einem was wegbricht. Ist schon klasse gemacht.
