Fahrzeugstromversorgung mit Ein- und Ausschaltverzögerung

    Hallo ,


    trotz langem Suchen fand ich nichts passendes. Jetzt mache ich mir gerade selbst Gedanken was ich brauche. Im Moment bin ich so weit:
    Einfache Schaltung, Nachlauf nach Abschalten der Zündung von wenigen Minuten bis sehr (Stundenbereich ) lange, Einschaltverzögerung nach Einschalten der Zündung ein paar Sekunden (allerdings nur beim ersten Einschalten), Spannung für PDA und Maus über Kleinrelais, daher sicheres und schnelles Ein- und Ausschalten, Stromverbrauch im Aus-Modus nicht mehr messbar. Das Ganze analog mit MOS-FET und etwas drumherum für unter 10 Bauteilpreis.
    Sieht da jemand grundsätzliche Probleme ? Im Moment läuft es auf dem Tisch mit Netzteil, noch könnte ich Änderungen machen.


    Gruß

    Gruß
    Uwe_K


    HTC HD2 mit Android, OZI, TT GO 5100, und was sonst noch so geht.


    Der IPAQ 4700, diverse CF und SD-Cards mit 2 bis 4 GB, GNS 9830 und Fortuna BT sind jetzt in Rente.
    : drink

    Hallo Gerco,


    danke für den Hinweis. Aber ich glaube dass es auch einfacher geht, vielleicht nicht so genau, aber ob das jetzt 80, 90 oder 100 Minuten sind ist mir eigentlich egal, haupsache es schaltet aus....

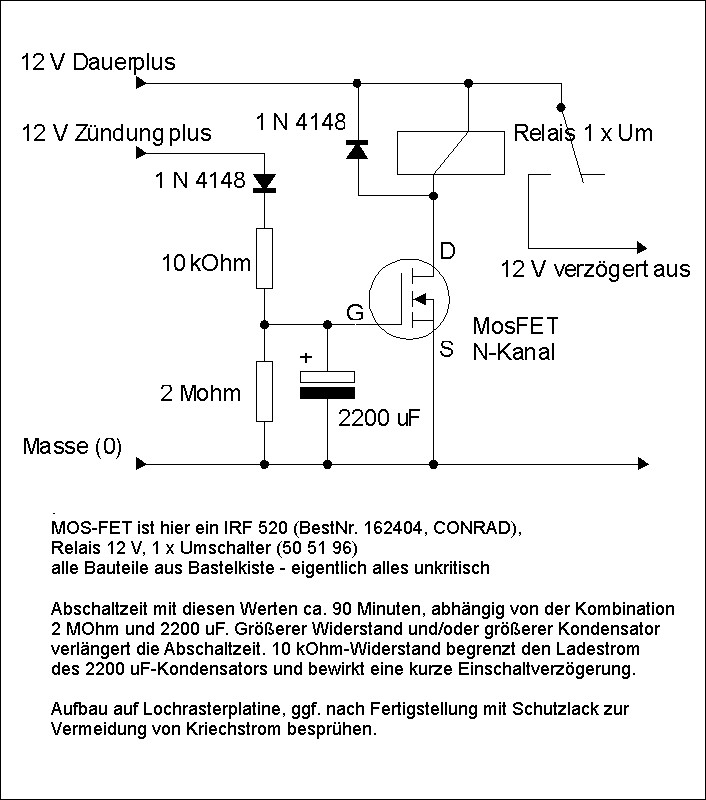

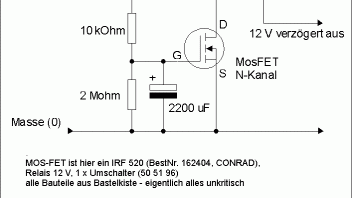

    Ich habe mal das Ergebnis skizziert und beigefügt.
    Das Ganze war in 10 Minuten zusammengebaut, 7 Bauteile aus der Bastelkiste auf eine Lochrasterplatine gelötet, jetzt muss nur noch ein Kästchen drum herum und dann rein ins Auto.
    Ach ja - Nachlaufzeit 90 Minuten, Stromaufnahme nach Abschaltung nicht mehr messbar - zumindest mit dem Messgerät welches ich hier habe (kleinster Messbereich 200 uA), Aufwand schätze ich unter 5 .

    Bilder

    Gruß
    Uwe_K


    HTC HD2 mit Android, OZI, TT GO 5100, und was sonst noch so geht.


    Der IPAQ 4700, diverse CF und SD-Cards mit 2 bis 4 GB, GNS 9830 und Fortuna BT sind jetzt in Rente.
    : drink

    Hallo Uwe_K


    interessanter Vorschlag und einfach dazu.
    Teil doch mal Deine Erfahrungen mit, wie sich die Schaltung im Auto verhält.
    Hab so meine Bedenken was die "tolle Bordspannung" so bewirkt.


    Habe selber eine ähnlich einfache Schaltung seit längerem im Einsatz, allerdings mit einem Darlington. Habe mir allerdings einen DC/DC Wandler gegönnt, das Teil (Conrad 150305) ist zwar nicht umsonst, aber dafür sind meine Holux und mein 4150 vollkommen autark und geschützt. Daten vom Wandler: Eingang 9-18V, Ausgang 5V (so will es Maus + PDA) Strombelastbarkeit 0,6A


    Ach ja, ein kleines Platinchen für Deine Schaltung zu entwerfen ist ja wohl ein leichtes.


    Gruß Joachim

    @ rsaonline


    /ZITAT
    Daten vom Wandler: Eingang 9-18V, Ausgang 5V (so will es Maus + PDA) Strombelastbarkeit 0,6A
    //ZITAT


    Hast Du das schon laenger so in Betrieb? Bisher war ich immer der Meinung, das 0,6A zwar ausreichen um den PDA zu betreiben, jedoch wenn der dann mal geladen werden muss, dann reichen die 0,6A nicht mehr aus. Hast Du schon mal gemessen, wenn Du einen leeren PDA einsteckst? Bei mir wuerde dann nichts mehr gehen.

    Zitat

    Original von 900SS-97
    @ rsaonline


    /ZITAT
    Daten vom Wandler: Eingang 9-18V, Ausgang 5V (so will es Maus + PDA) Strombelastbarkeit 0,6A
    //ZITAT


    Hast Du das schon laenger so in Betrieb? Bisher war ich immer der Meinung, das 0,6A zwar ausreichen um den PDA zu betreiben, jedoch wenn der dann mal geladen werden muss, dann reichen die 0,6A nicht mehr aus. Hast Du schon mal gemessen, wenn Du einen leeren PDA einsteckst? Bei mir wuerde dann nichts mehr gehen.


    die Wandler gibt es doch schon längst auch in leistungsstärkeren Varianten....LMxxx zB waren schon vor 20 Jahren meine Favoriten als ich noch mit Transistoren Musik zu verstärken versuchte:angst

    @ marcelnl


    /ZITAT
    die Wandler gibt es doch schon längst auch in leistungsstärkeren Varianten....LMxxx zB waren schon vor 20 Jahren meine Favoriten als ich noch mit Transistoren Musik zu verstärken versuchte
    //ZITAT


    Ist mir auch klar. Ich wollte an dieser Stelle eigentlich darauf aufmerksam machen, das diese 0,6A, die rsaonline hier nennt, nicht ausreichend sind. Dies ist besonders fuer die technisch nicht ganz so versierten User oftmals wichtig. Denn manche bauen oftmals Schaltungen nach, die dann doch nicht das halten, was man sich davon versprochen hat. Damit moechte ich aber auf keinen Fall eine Wertung der hier in diesem Posting vorgestellten Schaltungen vornehmen!!! Ich habe mir an dieser Stelle auch nicht die Muehe gemacht und die techn. Daten der Conrad Bestell-Nr. 150305 nachzusehen. Vielleicht passen diese ja sogar. Keine Ahnung.

    @ marcelnl


    Du hast vollkommen recht, die Dinger gib es (mittlerweile bezahlbar) in jeder Leistungsklasse.


    @900SS-97


    wieso sollen die 0,6 A nicht ausreichend sein ? Ich habe bei meinem 4150 einen Akku von 950mAh.
    Wenn das Teil mit TT3 und auch noch BT eingeschaltet ist hält der Akku 2,5 Std.
    Die weitere Rechnung schenk ich mir jetzt. Die Holux braucht ca 120mA.


    Aber kein Problem, für ein paar Euros mehr gibt es die Varianten mit 10, 15, 25W,
    wenn Du dich auf die sichere Seite legen willst.


    Ach ja, das ganze läuft schon länger (ca 1Jahr), mein PDA ist aber eigentlich nie leer
    und außerdem kann mann die DC-Wandler gut überlasten (kurzfristig natürlich).
    Aber wie schon gesagt, mann kann auch auf die sicher Seite gehen und eine 10 W (2A) Version wählen.
    Das Teil ist nur unwesentlich größer.


    Gruß Joachim

    Hallo Uwe,


    Das Ding müßte so funktionieren.
    Ändere bitte aber noch folgendes um es gegen Fahrzeugstörungen abzusichern.
    ZD Diode durch 1n4004 ersetzen.
    In Kl30 noch eine 1N4004 + 1Elko 50µ25V mit 0,1µ ker parallel.


    Nicht wegen dem Strom, sondern wegen der Spannungsfestigkeit.
    Sollten eigentlich gegen +/- 300V Spitzen ausreichen.


    Gruß


    Gerco

    @ Joachim


    /ZITAT
    Aber kein Problem, für ein paar Euros mehr gibt es die Varianten mit 10, 15, 25W,
    wenn Du dich auf die sichere Seite legen willst.
    //ZITAT


    Kein Problem war mir schon klar


    /ZITAT
    Ich habe bei meinem 4150 einen Akku von 950mAh.
    Wenn das Teil mit TT3 und auch noch BT eingeschaltet ist hält der Akku 2,5 Std.
    Die weitere Rechnung schenk ich mir jetzt. Die Holux braucht ca 120mA.
    //ZITAT


    Was die "weitere Rechnung schenk ich mir" mit dem Ladestrom zu tun hat, kann ich im Moment nicht nachvollziehen. Wenn Du die LADEstroeme mal genau mit einem Messgeraet betrachtest, wirst Du erkennen das da locker 1,5A entstehen koennen.
