Stecker abschneiden ????

    Ich hab da mal ne Frage:
    Ich möchte meinen Medion 95000 am Motorrad nutzen. Für den Strom wollte ich mir eine zusätzliche Bordsteckdose einbauen. Mein Problem ist nun, das Ladekabel hat nur einen Zigarettenanzünderstecker. So eine große Dose wollte ich mir nicht ins Cockpit bauen.
    Kann man den Originalstecker einfach abschneiden und durch einen passenden Stecker austauschen ?

    Stecker abschneiden , und das Kabel mit der Batterie verbinden.
    Plus und minus nicht verwechseln , evtl. Sicherung dazwischen machen .

    Stecker abschneiden und 12 Volt anlegen ????
    Nur wenn Du den PDA räuchern möchtest.


    Der PDA bekommt an seiner Schnittstelle nur 5V DC. Dazu ist meist ein Vorwiderstand und ein Spannungskonstanter in dem fetten Stecker eingebaut.


    Ich empfehle eine kleine Spannungskonstanter-Schaltung hinter der Verkleidung zu verstecken, und das Anschlußkabel am PDA Halter zu befestigen.


    Ich habe einen Zigarrettenanzünder Netzteil an 2 Kabel gelötet, und das Ganze in Schrumpfschlauch gezogen. Die rot/blauen Kabel habe ich fest angeklemmt, und der Anzünder hat ein USB-Anschluß mit 5 Volt. Den PDA schließe ich dann mit einem PDA-USB Verbindungskabel am Mopped an.


    Limbo

    Einmal editiert, zuletzt von Limbo ()

    VORSICHT !!!!


    Ich bin mir nicht sicher, ob im Ladekabel nicht eine Spannungsreduktion auf 5 Volt vorgenommen wird........sollten dann 12V direkt in den PPC rauschen, dann wird schnell ein indianisches Rauchzeichen draus.....


    Vielleich kann ein berufener Mund hier definitiv Klarheit schaffen...DANKE


    Lieber einmal mehr fragen, bevor der PPC geschrottet ist.


    VG Schimmi



    NACHTRAG: Da hat jemand zeitgleich geantwortet. :D

    Einmal editiert, zuletzt von gschimmy ()

    Zitat

    Stecker abschneiden , und das Kabel mit der Batterie verbinden.
    Plus und minus nicht verwechseln , evtl. Sicherung dazwischen machen .


    Wenn Du das machst ist Dein PDA nur noch Schott!!!!!!!


    Also ich habe auf mein Motorrad eine Stromversorgung für den MD 95000 Installiert.


    Habe dazu einen SPANNUNGSREGLER MC7805CT ,eine EINBAUBUCHSE 2,5MM
    und einen BANANENSTECKER 2,5 MM bei Conrad Elektronik besorgt.
    Den Spannungsregler habe ich Zwischen Baterie und Einbaubuchse gelötet (Regelt die Spannung von 12V auf 5V runter).
    Dann Habe ich den Anschlußstecker vom PDA fürs Reiseladegerät das ich nicht mehr brauche (Weil ich über die Baterie Lade) abgetrennt und statt dem Netzteil habe ich den Bananenstecker raufgemacht.
    Funktioniert gleich wie mit dem Zigarettenanzünderadapter nur ist es nicht so unhandlich und es sieht bei weitem besser aus.


    Ach ja der Spannungsregler ist für 1 Amperre ausgelegt . Also Saft genug.:-)))
    Arbeitsaufwand zirka eine Stunde
    Materialkosten so an die 8,- Euro

    [GLOW=red]Sorry!!![/GLOW]


    Ich hab mich oben in meinem Beitrag schwer verhauen !!!!


    Gottseidank ist es noch bemerkt worden. :)

    Naja, der Tipp war schon ein Knüller, hihi, bitte gib solche Tips nie zu Themen wie: " Mein Walkman-Kopfhörer passt nicht in die Drehstrom-Dose"


    Aber das ist ja geklärt und keiner hatte es ausprobiert (hoffe ich) :D



    Der Tipp mit dem simplen Anschluß eines Spannungsreglers (MC7805CT), ohne Sicherung, Stabilisierung oder Entstörung, ist allerdings auch nicht viel besser.
    Bitte auch NICHT nachmachen!!

    Hallo Biker,


    also ich hab's so gemacht: Habe den dicken 12Volt-Stecker vom KFZ-Ladekabel auseinandergenommen und Minus auf Masse am Motorrad angeschlossen und den Plus auf Zündungsstrom, dann die Elektrik des Steckers in ein kleines Elektrogehäuse mit zusätzlicher Sicherung (ca. 1,5-2 Ampere) reingebastelt. Sicherung ist eigentlich ja schon im Stecker drin, habe aber ins Gehäuse einen Sicherungshalter integriert, um von aussen wechseln zu können, da ich das Gehäuse nebst Verschraubung an den Kanten noch zugeklebt habe. Das Gehäuse sitzt unter dem Tank.


    Somit habe ich die Original-Funktion des KFZ-Ladekabels. Als nächstes möchte ich mir noch einen Schalter einbauen, um auch ohne Zündung laden zu können. Muss natürlich ein Wechselschalter sein, da ich ja sonst mit diesem Schalter die Zündung miteinschalten würde *grins*.


    Ach ja, weiß jemand von Euch, ob die automatische Ladeabschaltung (sieht man am Wechsel der orangefarbenen LED auf die grünfarbene) im PDA selbst sitzt oder im Ladekabel? So wie ich es jetzt gemacht habe, ist es ja egal wo sie sitzt, da ich ja die Originalelektrik nur in einem anderen Gehäuse verwende.


    Für die, die das Ganze aber über einen Spannungswandler auf 5Volt machen und die Originalelektrik nicht benutzen, wäre die Information aber wichtig, da ja sonst immer geladen würde. Ich gehe aber davon aus, dass die Ladeabschaltung im PDA sitzt. Kann das jemand bestätigen?


    Besten Dank und immer gute Fahrt.


    Viele Grüße und eine gesunde Saison, die hoffentlich bald los geht.


    turncryer

    Viele Grüße und einen schönen Tag.
    turncryer

    Zitat

    Original von ElJogi
    Der Tipp mit dem simplen Anschluß eines Spannungsreglers (MC7805CT), ohne Sicherung, Stabilisierung oder Entstörung, ist allerdings auch nicht viel besser.
    Bitte auch NICHT nachmachen!!


    Der Tip war schon ganz richtig.
    Mal davon abgesehen, dass man außer einem Ladegerät Nichts direkt an die Batterie klemmt.
    Ich denke mal, Ilbaron hat die Batteriespannung irgendwo hinter einer vorhandenen Sicherung abgegriffen. Ansonsten ist der zu berücksichtigende Strom von 40-80 mA über ein 1A Bauteil unkritisch.
    Die Spannung ist so simpel, dass die Glättung/Siebung durch 2 Rs und 1 kleines C direkt am Spannungsregler erfolgt. Eine Zeichnung dazu gibt es auch im Conrad-Katalog.


    Also ist die Schaltung durchaus nachbaubar.


    Limbo

    @ Limbo


    /ZITAT
    ... Ansonsten ist der zu berücksichtigende Strom von 40-80 mA über ein 1A Bauteil unkritisch. ...
    //ZITAT


    Willst Du nur die Maus mit Spannung versorgen, oder moechtest Du mit 40-80 mA auch noch Deinen PPC betreiben? Das halte ich fuer absolut unrealistisch. Nimm Dir mal ein Messgeraet und ueberpruefe Deine Stromaufnahme, wenn Dein Akku auch nur annaehernd leer ist.

    Bevor Du meine Stromangabe als Unrealistisch bezeichnest, solltest Du selbst zum Meßgerät greifen, es genügt manchmal aber auch eine Lupe oder der gesunde Menschenverstand, wenn Du dir die kleinen Kontakte des Cradle ansiehst oder ohne Schweißkappe den PDA an einem USB-Kabel auflädst.


    Limbo

    @ Limbo


    Bitte MESSEN und nicht nur anhand Vermutungen Aussagen treffen. Durch das visuelle begutachten der Kontakte kann man nicht auf deren Strombelastbarkeit schliessen. Es sei denn man verfuegt ueber enorme Erfahrung auf diesem Gebiet


    @ all


    Im Posting PUSHme/SEEme sind dazu einige Aussagen getroffen worden.


    Ein kleiner Auszug hier an dieser Stelle zu den GEMESSENEN DATEN, fuer diejenigen, die nicht das ganze Posting lesen moechten :


    /ZITAT
    Nochmals zum Thema "legt sich die Maus evtl. schlafen"
    Nachdem ich heute morgen eine Min/Max Aufzeichnung an die GPS-Maus gehaengt habe, kann ich folgendes berichten.
    Die Stromaufnahme schwankte waehrend der 6 stuendigen Messung, ohne das ein Pocket-PC angeschlossen war, zwischen 46mA und 58mA. Damit duerfte klar sein, das sich meine GPS-Maus nicht in einen Schlafzustand versetzt hat. Ebenso koennen nun alle, die sich mit dem Gedanken rumschlagen ihre GPS-Maus an Dauerspannung zu legen, einen Ueberschlag machen, wie lange Sie ihr Fahrzeug ohne Nachladung der Batterie (z.B. waehrend eines Urlaubs) abstellen koennen. Viel Vergnuegen.


    PS:
    Fuer die ganz Neurigen. Um evtl. Fragen vorzubeugen. Ich habe lediglich die Min/Max Werte gemessen (keinen Gesamtschrieb ueber die Zeit). Ich kann also auch keinen Rueckschluss auf Stromaufnahme in Bezug zu gefundenen SAT´s machen. Der Aufwand das zu messen, war mir dann doch zu gross. An der Stelle, an der die Blechdose waehrend der Messung stand, habe ich im Normalfall 5-6 SAT´s
    //ZITAT

    Einige PDA-Modelle haben Ladestromspitzen von über 2 Ampere. Die 40-80mA sind natürlich Blödsinn. Oder in wieviel Tagen lädt Dein PDA denn so seinen Akku auf?
    Nicht umsonst sind die mitgelieferten Steckerlader meist auf 2A ausgelegt.
    Am 12V-Stecker sind meist nur 1A möglich.
    Eben wegen dieses Stroms sind stets mehrere der Kontakte am Systemstecker gebrückt.


    Die Spannung bei laufender Lichtmaschine ist alles andere als "simpel". Viel mehr Störungen als durch eine Motorradlichtmaschine an kleiner Batterie kann man bei Gleichstrom kaum einbauen.


    Ansonsten hat ein 7805 gute 8 Watt Verlustleistung bei 5 Watt Nutzleistung und wird brüllend heiß (Kühlblech).
    Es hat schon seinen Sinn, warum die Hersteller in den Stecker ein Step-Down-Schaltnetzteil einbauen.

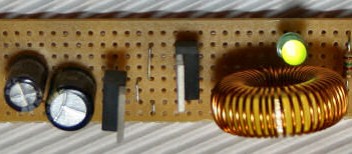

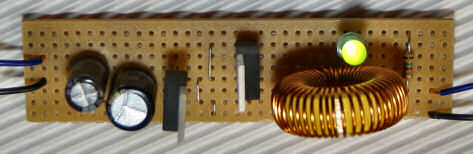

    Wer sich son ein Ding wirklich bauen will, kann gern eine Schaltung haben. Aber am einfchachsten ist sicher einfach an den Stecker zu löten und dann zu Isolieren.

    @ ElJogi


    Klasse und sogar eine SUUUPER ehrliche Antwort, obwohl euch (Shop) doch solche Gelegenheiten willkommen sein sollten, da ihr doch vom PDA-Verkauf lebt. Oder hast Du noch eine Lotto-Fee nebenher kennen gelernt? ;-))


    @ Limbo
    Nimm es bitte nicht persoenlich, aber da nicht jeder hier im Forum das evtl. Risiko und den Nutzwert solcher Schaltungen einschaetzen kann, muessen solche Antworten im Interesse der Allgemeinheit schon mal sein. Denn Geldbetraege von 400 und mehr EURO zahlt nicht jeder aus der Portokasse, falls mal eine PDA dabei zum Rauchopfer wird. Welche Konsequenzen der Einzelne aus den Postings zieht bleibt dann wieder jedem slbst ueberlassen.
