Overlay-Kombinationskarte [Satelliten Karte + Topo Karte]

Hallo,

Hintergrund:

Die Satellitenkarten der NASA, Landsat etc. haben für mich

a) einen ästethischen, beinahe künstlerischen Touch
sind für mich mit ihren Falschfarben einfach schön anzusehen, eignen sich für meditative Augenblicke, in denen durch den Wechsel der gewohnten Perspektive (Zooms) man wahrnehmen kann, wie schön der Planet Erde ist. Wer sich z.B. die Gegend der Sanddünen Algeriens Lybiens mal angeschaut hat, weiß was ich meine ...)

b) eine recht praktischen Wert als Überblickskarte und eignen sich,
dank der mitgelieferten worldfiles und damit ihrer exakten Kalibrierung als Referenz für die Kalibrierung anderer Karten.

Außerdem kann man ganz leicht erkennen, wo bebautes Gebiet und wo freie Natur ist,
wenn man sich etwas mit den Falsch-Farben beschäftigt, sogar die Art der Vegetation.
Für Oudoorfreaks, Stadt-Indianer und Kanuwanderer, auf der Suche nach Au-Landschaften, sind sie ideal zur Reiseplanung.

Um einigermaßen genau zu wissen, was für ein Gebiet ich gerade auf der Sat-Karte vor Augen habe muß ich entweder parallel dazu ein 2.-tes Fenster mit einer Topo-Karte aufmachen (TTQV kann das glücklicherweise) oder eigene Tracks einzeichnen.
Sonst muß man sich halt z.B. an Flüssen oder Küsten orientieren.

Manchmal wäre es halt praktisch, aber nicht schön, ein paar topografische Markierungen auch in einer Sat-Karte zu haben.

Ich habe heute mal versucht eine Satellitenkarte mit einer topografischen Karte zu verheiraten.

Die betreffende Gegend sollte sein: Italien Trentino, Friaul, Venetien

Ich habe also eine Kombination, ein Overlay gebastelt aus folgenden 2 Karten in 2 verschiedenen Formaten.

1. Satelliten Karte NASA Landsat N-33-45_2000 im .sid Format.
2. Topo Karten IGM Trentino 25.000 kalibriert im ecw-Format

Die zusammengesetzte Karte hat also noch was von den Farben der Sat-Karte
Und Strassen, Wege, Ortschaften und Höhenlinien der Topo-Karte

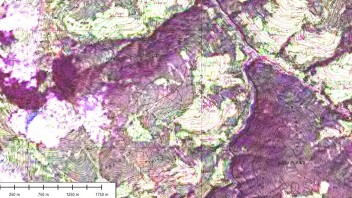

Ich habe mich heute Nachmittag damit gespielt und möchte Euch ein paar Screenshots zeigen. Muß erst sehen wie man Grafiken in Beiträge einbindet. Bin da noch recht ungeübt. Wieviele Shots kann man da einbinden - ohne webspace ? Für Tips wäre ich dankbar.

Wer hat Lust mitzuspielen ?
Wer von Euch hat schon Erfahrung mit Globalmapper & Co ?
Es sind ja einige unter Euch, die schon overlays gemacht haben.
Wie macht Ihr Overlays , mit welchen Karten und mit welchen Tools?

Ciao Hans

PS: Ich habe noch einige weitere, möchte den Server aber nicht plagen.

@ Wastl,
Zitat:
"Du hättest ruhig eine etwas bessere Auflösung nehmen können. So erkennt man zwar, was gemeint ist, aber Details eben nicht. je beitrag kannst du ein Bild einbinden, mehr leider nicht."

Da hast Du leider völlig recht, kann ich aber nicht ändern.
Meine Original Sreenshots haben zwischen 1 u 2 MB. Ich habe sie aus Gründen der vom Forumserver vorgegeben Grenze von 880 KB reduzieren müssen. Wenn es Dich interessiert, kann ich sie Dir mailen.
ciao - Hans

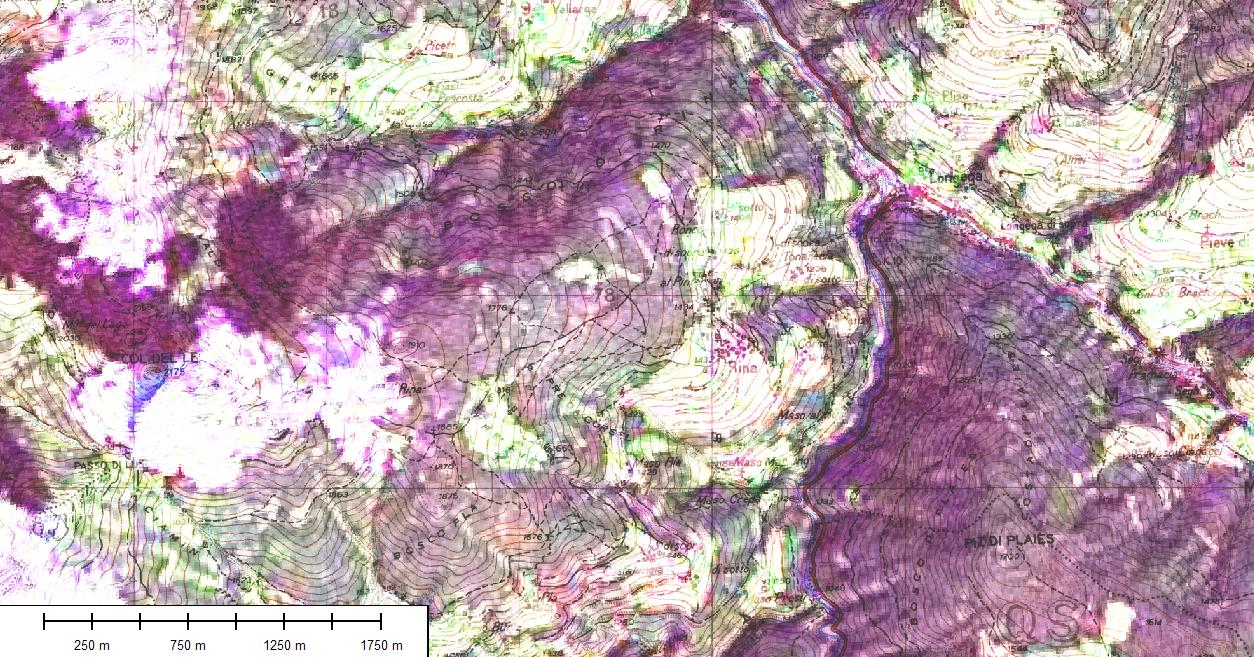

PS: Hänge einen Auschnitt der Satellitenkarte mit Topo-Overlay an, wo man etwas mehr von den Höhenlinien sehen kann. Die Topokarte ist Maßstab 1:25.000. Das ist für eine Riesen Sat-Karte im Maßstab 1: xxxxx eine extreme Differenz !
Entweder kann man die Linien noch sehen - oder das Bild ist extrem pixelig, overzoomt.
Zwischen diesen beiden Extremen muß Du Dich bewegen bei diesem Overlay-Versuch.

Zitat

Original von Wastl
Und ich denke, daß da auch die Grenzen solcher Overlays liegen (bzw von dir bewußt(?)überschritten wurden). Für mein Verständnis zur Nutzung der MrSid würde es eher Sinn machen, eine Topo in adäquatem Maßstab drüber zu legen, so in etwa 1:200k. Dann sollte sich das Entweder (Erkennbarkeit Topo) / Oder (Pixeligkeit der MrSid) in grenzen halten.

Das sehe ich wie Du. Natürlich haben Overlays mit MrSids nur eine Sinn mit Topos in adequaten Maßstäben. Nur habe ich an diesem "Spielnachmittag - Jugend forscht" in der betreffenden Gegend keine 200k-Topokarten im .sid oder .ecw Format lagernd in meiner Spielschachtel gefunden. Ich hatte aber eine Topo 25k in .ecw aus dieser Gegend, mit der ich das mal versuchen wollte. Aus Spieltrieb eben. Das Ergebnis ist aber besser als sich hier darstellen läßt. Die IGM Karte wurde für mich bezüglich Farbinformation deutlich aufgewertet. Man sieht einfach die Berge.
Diese 200k Topos in .ecw Format muß ich mir erst erstellen, denn der Globalmapper kann mit der, mir für diese Gegend einzige 200k Topo Amap 500k, natürlich nichts anfangen. Muß erst sehen wie ich die in ecw oder sid transformieren kann.

Versuchshalber habe ich 2 .sid Dateien, angrenzende MrSids N-32-45 und N-33-45 zusammengefügt, ebenso eine .sid undeine (geo)tif Sat-Karte. Hat beides geklappt.

Die werde ich mir noch passend zusammenschneiden für den PW-Export.
Der GlobalMapper kann sehr viel.

ciao - Hans

Hallo Hans,

... das "Jugend forscht" Projekt zeigt schon schöne Ergebnisse

Ich bin erst ganz kurz zugange mit MrSids und habe mir auch schon mal überlegt, wie das zu bewerkstelligen wäre.

Für eine Übersicht wunderschön, aber für den unmittelabren Gebrauch zB. fürs Wandern, sind die MrSids mE nicht zu gebrauchen. Da bräuchte es schon Ortofotos wie die von Tirol oder von der Provinz Bozen.

Aber der Weg, wie das gehen sollte, das ist es, super

Zitat

Original von cludy
... das "Jugend forscht" Projekt zeigt schon schöne Ergebnisse

Hallo cludy,
Naja auf meinem Rechner sieht das erheblich besser aus, wie die mickrigen Screenshots in Minimal-Auflösung, die Du hier sehen kannst. Ich werde mir halt mal Webspace zulegen müssen, damit auch andere mehr sehen können.
Dir kann ich sie ja mal auf meinem Rechner in Vollauflösung zeigen - beim "Jugend forscht Treffen in Wien"

Zitat

Original von cludy
Für eine Übersicht wunderschön, aber für den unmittelabren Gebrauch zB. fürs Wandern, sind die MrSids mE nicht zu gebrauchen.

für Kanufahrer und Kanuwanderer aber schon. Meine Wasserwege sind gottseidank von Natur blau eingezeichnet. Gerade dort, wo die Topo-Karten längst nicht mehr up to date sind.
Zum Berg-Wandern kann ich sie auch nicht einsetzen - ist klar.
[/quote]

Zitat

Original von cludy
Da bräuchte es schon Ortofotos wie die von Tirol oder von der Provinz Bozen.

Hast recht cludy, auf die Orthofotos aus Österreich warten wir schon lange.
Es gibt zwar einen Server dafür, aber der ist besser geschützt als Fort Knox und ein Teil ist nur per zugänglich. Ich werde mit denen mal reden, ob und wann sie einen Teil frei zugänglich machen könnten. Mit Hinweis auf http://ww3.atlanteitaliano.it/atlante/default2.htm und andere Länder und die von Dir angegebenen Stellen. Vielleicht hilfts was

ciao - Hans

Zitat

oder von der Provinz Bozen.

Sagt mal gibt es eigentlich sowas von Deutschland auf CD? Wo man sich Bilder bestimmter Größe extrahieren und in OZI & Co sichtbar machen kann? Sowas aus dem Web runterzuladen und zusammenzubauen ist ja ziemlich lästig.

Klar sowas gibt es bestimmt. aber was könnt Iht empfehlen Ich meine Mit entsprechender Auflösung.

Gruß und danke schon mal

Markus

Hallo Markus,

... zB. HIER, aber vielleicht nicht ganz die Auflösung die Du suchst.
