MRSid von Nasa

    Hi!


    ich bin zuer zeit auf Phuket. Ich krieg es einfach nicht hin, die NASA KArten mit OZI zu verwenden.


    Bei den europäischen Karten (Wien Umgebung) hat alles bestens geklappt.


    Das Internet ist hier dermassen langsam, dass ich fast durchdrehe.


    ich haette eine Bitte:


    kann mir jemand eine kurze Anleitung schicken, wie man die NASA MRSID Karten im speziellen die 47-05 Suedthailand Phuket und Umgebund kalibrieren muss.


    wenn moelgich bitte per mail an kkaput(at)gmx.net


    Ihr wuerdet mir damit sehr helfen.


    mfg
    Hudriwudri

    hi hudriwudri,


    ich kannn dir zwar mit OZI nicht weiterhhelfen . . .
    . . . bei TTQV ist jedenfalls der Zentralmeridian wichtig. Dieser ist bei der erwähnten Kachel (47-05) der 99. Längengrad Ost.


    hth - Anton

    Hallo Hudriwudri,


    Vorbereitung:
    - Das Tar-Archiv in einen Ordner deiner Wahl auspacken.
    - Darin findest du dann ein *.jpg (ein Übersichtsbild), eine *.met (Enthält die nötigen Metainformationen, um zu kalibrieren), eine *.sdw (Koordinateninformationen) und zu guter letzt eine *.sid, das eigentliche Kartenbild.


    - Zuerst ermittle bitte, mit welchen Parametern die betreffende MrSid kalibriert ist. Dazu öffne die Datei S-47-05*.met. Dort findest du das nötige Datum (meist WGS84) und die Projektion (meist UTM).


    Dann in Ozi:


    - Datei -> Importiere Karte -> Einzelne DRG-Karte.
    - Im dann erscheinenden Requester die Bilddatei (*.sid) wählen.
    - Im darauf folgenden Requester den Speicherort der *.map angeben, vorzugsweise derselbe Ordner wo auch die Bilddatei liegt.
    - Im anschliessenden Dialog Kartendatum und -Projektion angeben. Im Fall von UTM mußt du auch die Knotennetzzone angeben, also die UTM-Zone. Für Phuket ist das 47 (leitet sich übrigens auch aus dem Dateinamen ab :) ).
    - Nach den nötigen Eingaben mit OK bestätigen und du solltest ein korrekt kalibriertes Satellitenbild vor dir haben ...


    Zitat


    wenn moelgich bitte per mail an kkaput(at)gmx.net


    Kopie ist unterwegs ...



    Wastl

    Das schöne an Bienchen ist, man hat immer was worauf man sich freuen kann :love2

    Einmal editiert, zuletzt von Wastl ()

    Hallo!


    Ich wäre euch sehr dankbar, wenn jemand analog zur Anleitung für OZI auch die notwendigen Schritte für den Import und die Kalibrierung in TTQV posten könnte!


    Vielen Dank!
    Gruss
    Andy

    hmm, da war ich wieder mal zu schnell...


    Das nächste Mal sollte ich vielleicht etwas gründlicher suchen, bevor ich poste... ;)


    Habe die Anleitung HIER gefunden...

    Zitat

    Original von Griffith
    Ich wäre euch sehr dankbar, wenn jemand analog zur Anleitung für OZI auch die notwendigen Schritte für den Import und die Kalibrierung in TTQV posten könnte!


    Anton hat die Hinweise auf die Kalibrierung im TTQV-Forum schon geliefert.


    Ich stelle noch eine Zusammenfassung hierein:


    Zusammenfassung: Kalibrierung der MrSid Satelittenkarten in TTQV


    Siehe auch TTQV-Forum http://www.ttqv.com/phpBB2/viewtopic.php?t=5663
    Die Kalibrierungsprozedur wurde im TTQV Forum von mehreren Teilnehmern ( wie macnetz-Anton auch hierorts) mit allen Details erörtert - und von TTQV-Admin Jockel "amtlich" bestätigt.
    und Pocketnaviforum
    http://www.pocketnavigation.de/board/thread.php?threadid=51432&sid=&threadview=0&hilight=&hilightuser=1138&page=2



    In TTQV
    1. Das *.sid file öffnen zum Kalibrieren
    2. im Kalibrierungsdialog den Reiter "Projektion" auswählen
    3. in diesem Kalibrierungsmodus als Projektion "Universal Transverse Mercator" auswählen.
    4. den Wert für den Zentralmeridian eintragen in lon_0 (siehe unten) O für East !!!
    5. ein Klick auf "read Worldfile" (*.sdw Datei, TTQV schlägt den richtigen Namen vor),
    6. bestätigen, speichern - -> fertig!


    Wichtig ist auch die richtige Reihenfolge einzuhalten, weil sonst die Werte aus dem Woldfile *.sdw falsch interpretiert werden.


    Zentralmeridian:
    Jede UTM Zone hat einen Zentralmeridian. Aus dem Dateinamen der *.sid
    kann man die Zone ablesen, Beispiel: "N-32-50.sid", UTM-Zone ist "32"


    Liste der UTM-Zonen und ihren dazugehörigen Zentralmeridianen:


    UTM-Zone-> Zentralmeridian


    01-->177°West
    02-->171°West
    03-->165°West
    04-->159°West
    05-->153°West
    06-->147°West
    07-->141°West
    08-->135°West
    09-->129°West
    10-->123°West
    11-->117°West
    12-->111°West
    13-->105°West
    14-->99°West
    15-->93°West
    16-->87°West
    17-->81°West
    18-->75°West
    19-->69°West
    20-->63°West
    21-->57°West
    22-->51°West
    23-->45°West
    24-->39°West
    25-->33°West
    26-->27°West
    27-->21°West
    28-->15°West
    29-->9°West
    30-->3°West
    31-->3°East
    32-->9°East
    33-->15°East
    34-->21°East
    35-->27°East
    36-->33°East
    37-->39°East
    38-->45°East
    39-->51°East
    40-->57°East
    41-->63°East
    42-->69°East
    43-->75°East
    44-->81°East
    45-->87°East
    46-->93°East
    47-->99°East
    48-->105°East
    49-->111°East
    50-->117°East
    51-->123°East
    52-->129°East
    53-->135°East
    54-->141°East
    55-->147°East
    56-->153°East
    57-->159°East
    58-->165°East
    59-->171°East
    60-->177°East



    Anmerkung:
    Bei den älteren, kleineren Nasa-MrSID-Karten (vor 2000) mit reichte es oft beim Kalibrieren statt Projektion, dann UTM, dann Zentralmerididan sofort UTM auszuwählen und nur als einzigen Parameter die Zone anzugeben.


    Bei den neueren, größeren Nasa-MrSID-Karten (ab etwa 2000) haben die Karten oft stärkere Überlappungen. Die Kalibrierungspunkte in den Ecken liegen dann teilweise, oder ganz außerhalb der vordefinierten UTM-Zonen und TTQV reagiert mit einer Fehlermeldung wie" P1,P2,P3,P4 ausserhalb des Bereichs"


    Deshalb ist es sinnvoll gleich nach obiger Prozedur - mit Eingabe des Zentralmeridians- vorzugehen.

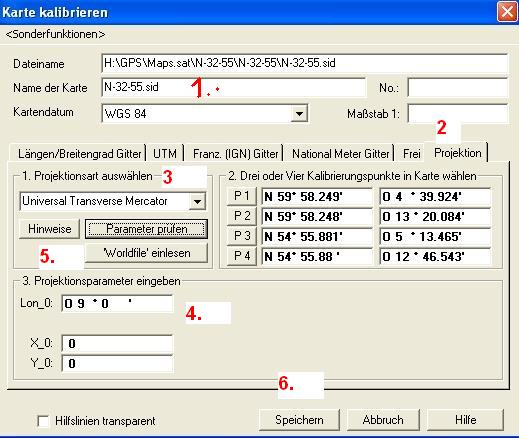

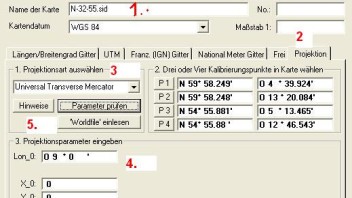

    Die Prozedur nochmals graphisch - Kalibrierungsfenster in TTQV


    ciao - Hans
