Tracks von Salzgitter und Nienburg

    Hallo,


    ich fahre zu Weihnachten nach Niedersachsen, genauer nach Salzgitter und nach Nienburg / Weser. Natürlich nicht nur um Verwandte zu besuchen sondern auch zum cachen. Ich habe mir die Top50 von Niedersachsen gekauft und die entsprechenden Karten für Ozi erstellt. Um die Karten so genau wie möglich zu kalibrieren, möchte ich gerne einen Track über die Karte legen und dann die Karte danach kalibrieren.
    Nun meine Frage, hat jemand für mich Tracks aus den Bereichen Salzgitter sowie Nienburg / Weser, Stolzenau oder Petershagen?
    Danke im voraus
    Prinzenrolle

    Zitat

    Original von prinzenrolle
    ich fahre zu Weihnachten nach Niedersachsen, genauer nach Salzgitter und nach Nienburg / Weser. Natürlich ... auch zum cachen. Ich habe mir die Top50 von Niedersachsen gekauft und die entsprechenden Karten für Ozi erstellt. Um die Karten so genau wie möglich zu kalibrieren, möchte ich gerne einen Track über die Karte legen und dann die Karte danach kalibrieren.
    Nun meine Frage, hat jemand für mich Tracks aus den Bereichen ...


    Tracks dieser Gegend kann ich dir leider nicht bieten, aber einen Tip:
    Bevor du die Karten aus dem GeogridViewer exportierst, schalte das Koordinatengitter ein. Dann kannst du in Ozi auf die Gitterkreuzungen kalibrieren. Genauer geht es kaum!



    Wastl

    Das schöne an Bienchen ist, man hat immer was worauf man sich freuen kann :love2

    Ich nochmal :)


    Auch wenn beim Cachen mal die Karte nicht 100% stimmen sollte, dann zählen doch viel eher die ermittelten Koordinaten -- und die Navigation dorthin ist auf jeden Fall genau, egal was das Kartenbild darunter [d]sagt[/d] zeigt.



    Wastl

    Das schöne an Bienchen ist, man hat immer was worauf man sich freuen kann :love2

    Hallo wastl,


    Zu deinem ersten Posting,
    ich habe zwei Karten mit der Kantenlänge von 50x50km exportiert und das UTM (WGS84) Koordinatengitter ist mit drauf. Das Problem dabei ist folgendes:
    Wenn ich die vier Eckpunkte zur Kalibrierung heranziehe entsteht, eine Verzerrung. Diese wird, je weiter ich in die Kartenmitte komme, größer. Wenn ich genau in der Kartenmitte einen fünften kalibrierungspunkt setze, dan werden alle anderen Punkte ebenfalls ungenau.


    Zu deinem zweiten Posting,
    du hast natürlich recht, egal wie die Karte kalibriert ist, aber es ist schon recht hilfreich wenn die Karte ziemlich genau ist. Wenn das Ziel auf der linken Seite des Flusses liegt, aber rechts angezeigt wird, dann habe ich ein Problem.


    Ich habe für den Raum Kassel eine Karte erstellt und mittels mehrer Tracks die Kalibrierung überprüft / nachgebessert. Und um deine Worte zu verwenden: Genauer gehts kaum.


    Gruß Prinzenrolle

    Hallo Prinzenrolle,..


    Zitat:"Wenn ich die vier Eckpunkte zur Kalibrierung heranziehe entsteht, eine Verzerrung. Diese wird, je weiter ich in die
    Kartenmitte komme, größer. Wenn ich genau in der Kartenmitte einen fünften kalibrierungspunkt setze, dan werden
    alle anderen Punkte ebenfalls ungenau."


    ...seltsam,.. wie auch Wastl schon geschrieben hat,..
    mit 4 "richtigen" Koordinaten auf einer TOP50 hatte ich bisher noch nie Schwierigkeiten,...
    (hast du dich wirklich nicht mit den Koordinaten vertan??)
    sollte meine TOP50 von NRW so anders sein ??


    a.) Wie exportierst du den die TOP50 Karte ?? hast du einen Geogridviewer 1.1??
    b.) Du kennst den Fehler von OZI-Explorer ?! "das keine Punkte genau auf der gleichen x/y Achse laufen dürfen!."
    (ich nutze immer ein Gitterkästchen Versatz von z.B. link-oben und recht-oben)


    c.) .... du ´kannst dir doch eingentlich einen Track selber machen....
    Müsste mit NHTOP50TRANS gehen!!


    Zeichne dir auf der TOP50 einen markanten Track als OVL-Datei,...
    Diesen kannst du mit NHTOP50TRANS später exportieren...
    (ich selbst habe derzeit kein NHTOP50Trans mehr am laufen,.. aber ich meine es geht)

    Zitat

    Original von prinzenrolle
    Wenn ich die vier Eckpunkte zur Kalibrierung heranziehe entsteht, eine Verzerrung. Diese wird, je weiter ich in die Kartenmitte komme, größer. Wenn ich genau in der Kartenmitte einen fünften kalibrierungspunkt setze, dan werden alle anderen Punkte ebenfalls ungenau.


    Wieso Eckpunkte? Das wäre doch nur dann der Fall, wenn die Kartengrafik genau an den Gitterlinien endet. Auch wenn das der Fall sein sollte, dann nehme ich immer den nächst innen liegenden Kreuzungspunkt. Weil die Kal-Punkte sich dann nicht so in den Ecken verstecken :)


    Wenn du nach der Kalibrierung in Ozi das Gitter einschaltest, sollte , nein muß es sich mit dem Gitter auf der Karte decken. Abweichungen von einer oder zwei Pixelzeilen sollten allerdings auch kein wirkliches Problem darstellen. Sollte das Gitter eher wie ein Maschendrahtzaun aussehen, dann hast du bei mindestens einem Kal-Punkt irgend einen Wert falsch eingegeben.



    Wastl

    Das schöne an Bienchen ist, man hat immer was worauf man sich freuen kann :love2

    Zitat

    Original von PeDeAe
    c.) .... du ´kannst dir doch eingentlich einen Track selber machen....
    Müsste mit NHTOP50TRANS gehen!!


    Zeichne dir auf der TOP50 einen markanten Track als OVL-Datei,...
    Diesen kannst du mit NHTOP50TRANS später exportieren...
    (ich selbst habe derzeit kein NHTOP50Trans mehr am laufen,.. aber ich meine es geht)



    Jepp, das geht. In Geogrid Linienzug erzeugen, als ASCII-OVL speichern, in NH-Toptrans in Ozitrack wandeln. Genauso kann man das auch mit einzelnen Punkten machen. Dann ist die Kalibrierung in Ozi auch einfacher: Einfach beim Kalibrieren des jeweiligen Punktes auf den WP-Button drücken und aus der Liste auswählen (die WPs müssen natürlich vorher geladen sein :) ).



    Wastl

    Das schöne an Bienchen ist, man hat immer was worauf man sich freuen kann :love2

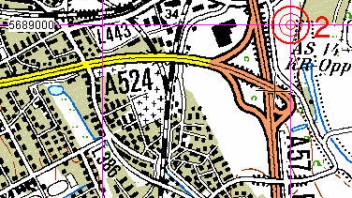

    ... und so sieht bei mir ein Kalibrieungspunkt links unten in der Ecke aus....


    (da die Koordinaten immer nur links und unten aufgeführt sind,.. merke ich mich beim Kalibrieren den Punkt und fahre
    dann mit dem Cursortasten halt nach oben oder halt nach rechts..)

    @alle


    Erst mal Danke für Eure bisherigen Postings. Ich glaube meinen Fehler (wieso meiner?) gefunden zu haben. Mir war nicht bekannt, dass die Punkte zur Kalibrierung nicht auf einer Linie liegen dürfen. Ich werde heute die Karten noch mal neu kalibrieren und das Ergebnis dann hier posten.


    Wastl
    Mit Eckpunkten habe ich natürlich (Tschuldigung, habe mich falsch ausgedrückt) die dem Kartenrand am nächsten liegenden Koordinatenkreuzungen gemeint.


    Gruß
    Prinzenrolle

    Zitat

    Original von PeDeAe

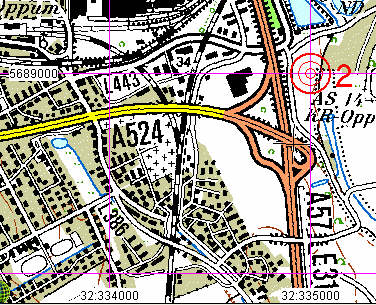

    ... und so sieht bei mir ein Kalibrieungspunkt links unten in der Ecke aus....


    Genau -- ein Bild sagt mehr als 1000 Worte :)


    Und wenn man dann wie von mir oben beschrieben die Kal-Punkte schon im Geogrid erzeugt, dann sollte man darauf achten, diese in derselben Reihenfolge zu nummerieren, wie man sie später in Ozi zum kalibrieren nehmen will. Also zB oben links anfangen und dann im Uhrzeigersinn weiter und.


    BTW: Wenn das Kartengitter nicht all zu [d]unge[/d]verzogen ist, dann reichen in der Regel drei Kal-Punkte. Mehr Punkte können die Genauigkeit sogar reduzieren!



    Wastl

    Das schöne an Bienchen ist, man hat immer was worauf man sich freuen kann :love2

    Hallo Prinzenrolle,..


    was den "Gitterfehler" angeht,.. habe ich auch Anfang diesen Jahres ca 3 Stunden gebraucht,,.. bis ich diesen
    entdeckt und verstanden hatte,.. : drink


    allerdings hat sich das bei mir damals so dargestellt,.. daß OZI erst garnicht die Kalibrierungsdatei abspeichern
    wollte,....


    steht auch hier:
    http://www.pocketnavigation.de…e/view_35_101/3.5.31.html


    Zitat:" Achtung: bei senkrechten/waagerechten Gittern dürfen nicht 2 Kalibrierpunkte auf die gleiche Gitterlinie gesetzt werden! Ozi hat ein Problem damit, wenn gleichen Koordinaten gleiche Pixelwerte zugeordnet werden ! Mit Save wird jetzt eine Datei Karte.MAP erzeugt, die sinnvollerweise im gleichen Ordner stehen soll wie die Karte.OZF2. Wer will, kann jetzt in OziPC unter Check Calibration of Map die Kalibrierung überprüfen, indem er mit der Maus wieder ein Gitterkreuz anfährt und die Werte mit der Papierkarte oder der Top50-CD vergleicht. "........

    So, jetzt ist alles etwas klarer. Ich habe alle Karten neu kalibriert und diesmal darauf geachtet, dass nicht mehrere Kali-Punkte auf einer Gitternetzline liegen. Und siehe da, die Karte ist super kalibriert.
    Vielen Dank für den Tip und das mit den Tracks hat sich somit erledigt.


    Gruß
    Prinzenrolle

    na prima,.. schön das es geklappt hat...


    ... und vielleicht fällt noch so manch anderem neuem OZI User dieser kleine "BUG" auf....


    kann übrigens eigentlich mit gescannten Karten NICHT passieren, da man es eigentlich nicht schaffen kann,
    das die Gitterlinie auf einem Scan-Bild genau auf einer Pixel-Reihe läuft...


    dann wollen wir aber auch nachher DEINE Tracks sehen ;)
