Kalabrierung Karte mit Gauss-Krüger und BMN

Ich habe hier Karten von Österreich die mir
die Koordinaten in Gauss Krüger Austria und MGI als Datum ausgeben.

Beispiel:

GK ist Gauss Krüger
GK Rechts-/Hochwert: MS31 -71192/252804

In der Amap mit Einstellung MGI und GK-Austria
kommt folgendes Datum für den selben Punkt raus:
GK Rechts-/Hochwert: -71192/5252804

Ich habe mal die Karten mit der Amap verglichen.
Beim Hochwert muss noch eine 5 vorne dazu dann stimmt die Koordinate mit der Amap überein.
Wer weiss warum ?
Hat das irgendwas mit einem Referenzmeridian o.ä. zu tun. Ich muss zu meiner Schande gestehen dass ich bis jetzt immer nur Karten mit UTM, WGS84 verw. bzw. kalibriert habe so dass ich bei Ozi echt nicht weis was ich bei Ozi bei Kartendatum und Projektion einstellen soll.
Bei Datum hätte ich Hermannskogel verwendet dass müsste eigentlich MGI sein.
Aber bei Projektion : ??
Transverse Mercator ? Und dann welche Projektionsdaten ?
Kann ich dann bei der 2 Punkt Kalibrierung im Anwender-Netz bei Easting dann auch den neg. Wert eingeben ?

Viele Fragen aber vieleicht weiss jemand was

Zitat

Ich habe mal die Karten mit der Amap verglichen.
Beim Hochwert muss noch eine 5 vorne dazu dann stimmt die Koordinate mit der Amap überein.
Wer weiss warum ?

auf der im anderen Thread genannten Seite steht, dass beim Österreichischen Bundesmeldenetz 5000 km nördlich des Äquators der Nordwert beginnt (false northing: -5000000)
false easting bei M31 ist übrigens 450000

Grüsse - Anton

Zitat

Original von macnetz
5000 km nördlich des Äquators der Nordwert beginnt (false northing: -5000)
false easting bei M31 ist übrigens 450000

Grüsse - Anton

Hallo Anton,
könnte du dass mal mit einem Beispiel zu obigen
Koordinaten präzisieren.
Die Werte oben sind GK und nicht BMN.
Ich würde einfach nur für obiges Beispiel gerne wissen wass in Ozi einzustellen ist.
Kartendatum , Kartenprojektion , Projektionsdaten

Danke

Hallo,

schaut mal ob hier was dabei ist.

Hallo tronic,

MGI = Militär Geographisches Institut
MGI System: Hermannskogel, Bessel (1841)

BMN = MGI auf Bessel (1841) Ellipsoid

Bei Ozi nimmst Du:
Kartendatum: Austrian
Kartenprojektion: Transvers Mercator

... die Übung möge gelingen

Hallo tronic,

... vergessen auf diesen LINK hinzuweisen ....

Hallo tronic,

Zitat

Ich würde einfach nur für obiges Beispiel gerne wissen wass in Ozi einzustellen ist.
Kartendatum , Kartenprojektion , Projektionsdaten

cludy hat dazu schon geantwortet. Ich kann dazu nichts sagen, da ich mich mit Ozi nicht auskenne. Ich habe nur TTQV (und WWW). Dabei fällt auf, dass TTQV keine negativen Rechtswerte zulässt. Und der Unterschied zwischen "Austria A31, Gauss-Krüger" und "Austria M31, Bundesmeldenetz" beträgt 5000km beim Hochwert und 450km beim Rechtswert für dieselbe Position.

hth - Anton

Danke euch allen,

ja mit TTQV habe ich es auch sofort hingebracht, National Meter Gitter, Austria A31 Gauss-Krüger, 2 Werte und passt

Würde es halt gerne auch mit Ozi haben, da es dafür auch einen Kalibrierconverter nach TTQV gibt und ich nur einmal die Arbeit habe und es dann in 2 Systemen verwenden kann.
Trotz der zahlreichen Hilfen krieg ich es bei Ozi nicht hin.

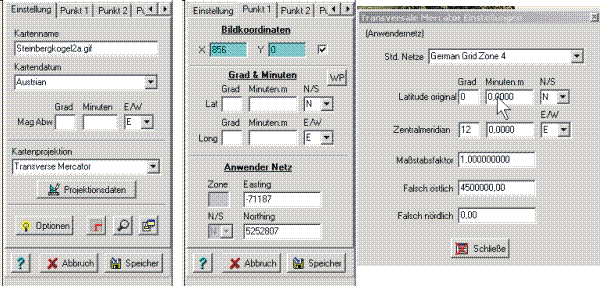

Ich häng jetzt mal die Einstellungen als gif ran.
Vieleicht hat einer der Ozi Spezailisten eine Idee was ich falsch mache.
Natürlich könnte ich die Karte auch mit anderen Koordinaten ausser GK kalibrieren aber dann müsste ich halt alles vorher umrechnen.

hallo tronic,

deine Transversale Mercator Einstellungen stimmen nicht.

meint
Anton

Zitat

Original von macnetz
hallo tronic,

deine Transversale Mercator Einstellungen stimmen nicht.

meint
Anton

Und was würdest du vorschlagen ??

Hallo tronic,

...

... aber schau mal HIER

Danke Cludy,

den Link hatte ich schon und hat mich nicht weitergebracht.
Scheinbar gibts niemand der schon mal in Ozi Karten mit dieser Art der Kalibrierung reingebracht hat.
Hab jetzt schon zig Varianten probiert aber alles total falsch

hi tronic,

probiere es mal damit:
[Blockierte Grafik: http://mac-im-netz.de/vergleich/Austrian.png]

hth - Anton

BTW - bei "Austria A28, Gauss-Krüger", "Austria A31, Gauss-Krüger" und "Austria A34, Gauss-Krüger" sind auch in TTQV negative Rechtswerte möglich.
Mir kommt die Koordinatenangabe der Tiris-Seite seltsam vor. Den negativen Rechtswert gibt es in TTQV bei "Austria Axx, Gauss-Krüger" und den zugehörigen Hochwert ohne false northing von 5000km gibt es in TTQV bei "Austria Mxx, Bundesmeldenetz"

Hallo macnetz,

genau das war es. Zusätzlich muss noch Hermannskogel eingestellt werden, dann funktioniert auch das Tool mit dem man die Ozi-Kalibrierung nach TTQV wandeln kann.

Werde die nächsten Tage mal einige durchkalibrieren bzw. mehrere Bitmaps zu einem grossen zusammensetzten und schauen ob dann die Kalibrierung noch stimmt

Herzlichsten Dank nochmal
