analoger "NadelKompass" und andere Kompanten

es ist zwar nur ein kleines Codeschnipselchen, aber vielleicht besteht ja Interesse dran.
Es ist ein NadelKompass.
Funktioniert gut, die Rote Spitze ist immer Norden, wohingegen der Original Kompass die Bewegungsrichtung anzeigt.
ist aus nem anderen IGO8 Skin nur der Befehl musste umgeschrieben werden, also da ist eigentlich nix weiter bei ausser die kleine Datei compass3d.vpr in den ordner Igo8\ui_ Becker\Common zu kopieren
und die Einträge zu machen:
Weiterhin (falls noch nicht geschehen) einen Ordner igo8\ui_Becker\480_272\ui\ erstellen und die Navigatemap_480_272.ui aus der Data.zip dorthin kopieren und wie folgt ändern (bei Verwendung eines Skins die Änderung in diesem vornehmen)

Navigatemap_480_272.ui
<layer ui_NavigateMapInfos z=50>
-
-
;!SPECTER MOD COMPASS
<VSPRITE vspr_compass3d_on_map vec="$compass3d.vpr" alpha=21 x=384 y=77 z=40 rotatemodel="map.rotation_angle">
</layer>

<layer ui_PositionInfo z=30>
-
-

;!SPECTER MOD COMPASS
<VSPRITE vspr_compass3d_on_map vec="$compass3d.vpr" x=162 y=35 z=40 rotatemodel="map.rotation_angle">
</layer>

<layer ui_CurPosInfo z=30>
-
-
;!SPECTER MOD COMPASS
<VSPRITE vspr_compass3d_on_map vec="$compass3d.vpr" x=162 y=35 z=40 rotatemodel="map.rotation_angle">
</layer>

<layer ui_GPSInfo z=30>
-
-
;!SPECTER MOD COMPASS
<VSPRITE vspr_compass3d_on_map vec="$compass3d.vpr" x=200 y=95 z=40 rotatemodel="map.rotation_angle">
</layer>

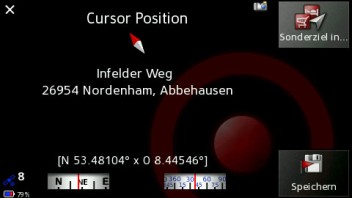

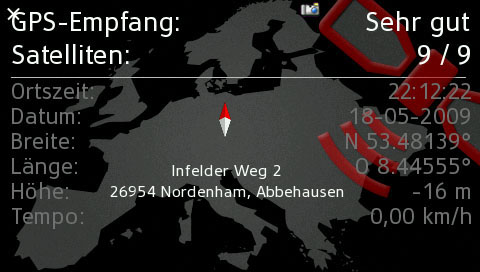

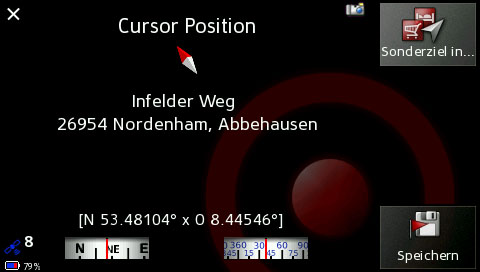

dann sieht das in etwa so aus (ggf die Koordinaten euren Bedürfnissen anpassen?

Hallo Locke_ry
tolle neue functionalität.
Ich nenne es NEU wegen das das standard Kompass nicht lesbar ist fur mich.
Dieses ist viel deutlicher, und werded auf dem motorrad auch genutzt.

Danke

Gruss
luc

ich hätte da noch eine kleine Änderung, die aber wie ich meine eine spürbare Verbesserung ergibt.

Ich habe die Buchstaben der Bitmap die beim Linear Compass durchscroll etwas vergrößert und die Haupt Himmelsrichtungfen (N,S,O,W) zusätzlich in rot statt schwarz ausgeführt.

Außerdem kann man z.B. bei der turn-by-turn Navigation oder im J-Tacho
viel besser dem MAP-angle Compass als den Linear-Compass benutzen.
Der Map-Angle ist 120 pixel breit statt nur 84 wie beim Linear-Compass.

Leider hab ich noch keine Screen-shot-Generierung bei mir implementiert.
Aber für die Skinner-freaks unter Euch reicht der Hinweis wahrscheinlich schon...

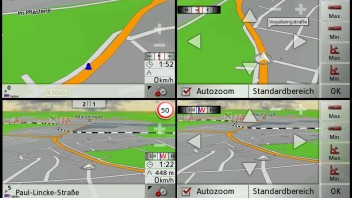

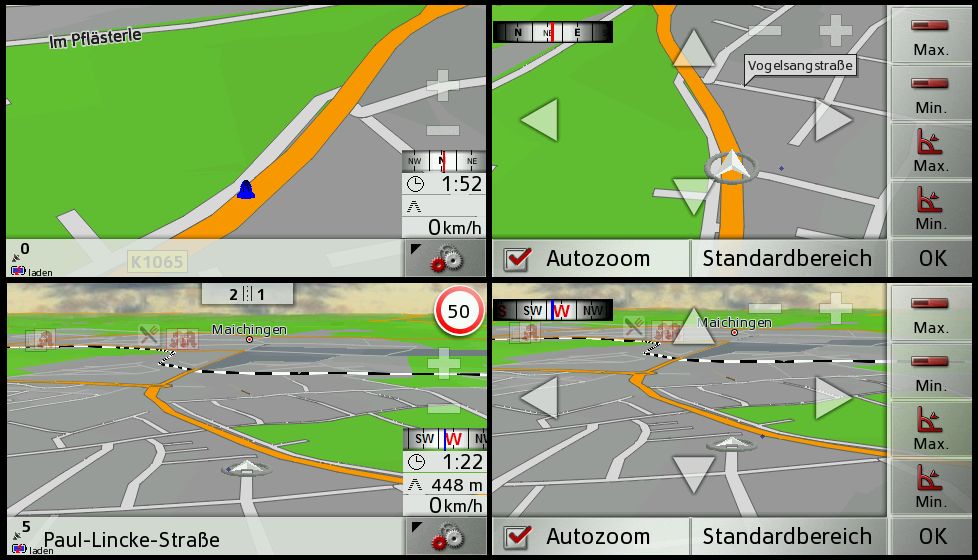

ok, ein Bild sagt mehr als tausend Worte:

die oberen beiden sind jeweils der original Becker/iGO8 linear_Compass bzw. rechts der Mapangle_compass (den kann man wie gesagt genauso verwenden wie den kleinen Bruder).

Unten hab ich lediglich die Bitmaps etwas getuned und ausgetauscht. DIe Sprite Dateien sind völlig unverändert. Es genügt also die neuen Bilder einfach in einen skin zu übernehmen oder entsprechend in \iGO8\ui_becker\480_272 zu kopieren, schon ist ohne jede skin-Programiererei eine deutliche Verbesserung erzielbar.

Der axiale Kompass ist speziell in der Karte möglicherweise noch besser abzulesen, aber ich finde das iGO-Widget einfach cool wie es in der Kurve so schön hinterher eiert...

viel Spaß damit

Tom-51

Hallo Tom-51, Locke ry

ich finde es schade, dass Du so wenig Resonanz auf Dein kleines Gimmik hast.
Ich finde es toll und es macht immer Spass, auf dem Screen etwas sich Bewegendes zu sehen.
Aber was meinst Du, mit "aber ich finde das iGO-Widget einfach cool wie es in der Kurve so schön hinterher eiert..." ??

So auch danke an Locke ry. Habe es zwar noch nicht geschafft, diesen kleinen Kompass einzubinden, aber ich werde ihn sicherlich gerne ausprobieren.

Liebe Gruesse

Stefan

Also ich möchte mal hier noch einen Dank an Tom ausgeben.Ich habe die neuen Compass Blätter in mein neues Skin eingebaut und gegen die alten ersetzt.Ich finde den schon deutlicher.

an @tomic (Markus):

allerbest, so war's gedacht ich wollte halt nicht für jeden Pipifax einen neuen thread aufmachen und dachte das würde hier gut hin passen.

Die Aufnahme in den @tomic-skin freut mich sehr, so findet das feature eh die beste Verbreitung. Mein eigener "skin" ist eh noch nicht "rund" sodass ich grad im Zweifel bin ob ich den noch als ganzes hier rein stelle oder scheibchenweise die highlights zur allgemeinen Verwertung freigeben.

in diesem Sinne der ganzen comunity weiter viel spaß beim Navi-pimpen..

Tom-51

Hier noch eine andere Version des Kompass Blattes.

Nord=blau
Sued=gelb
West (backbord ~links auf genordeter Karte) =rot
Ost (steuerbord ~rechts auf genorderter Karte) =gruen

Da braucht man nicht zu lesen, sondern ein kurzer Scan des Displays reicht.

Einfach die Datei in NAVIGERAET:\iGO8\ui_becker\480_272
einfuegen. Die zuvor GESICHERTE oder UMBENANNTE Originaldatei ueberschreiben.

Viel Spass

Stefan

so,
hab dann mal das Thema abgeändert das hier dann evtl. alle Kompass Sachen reinkönnen. da sich das Thema ja doch zu entwickeln droht,

Hallo Locke ry,

das halte ich fuer eine gute Idee.

Kannst du mir bitte nochmals genauer erklaeren, wie ich Deine Kompassnadel
integriere ?
Habe die beschriebene Eintragung in die "Navigatemap_480_272.ui"
vorgenommen.
Ist das die in diesem Ordner "Navigationsgeraet:\iGO8\ui_becker\480_272\ui" ?

Klappt jedenfalls so nicht.

Danke schonmal fuer Deine Hilfe...

Gruss
Stefan

Hallo stego4040

Benutzt du einen Skin??

Gruß fuggel

den Gedanken hatte ich auch und habs oben noch mal erwähnt, dann musst Du im Skin die Datei ändern. Bei der ganzen Skinnerei geht sowas schon mal unter, sorry.

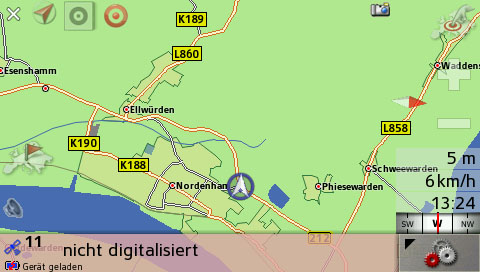

ist euch schon aufgefallen, dass jeder Kompass nur funktioniert, wenn man sich auf "Wegen" befindet, also nicht auf "nicht digitalisiertem Gebiet"
oder täusche ich mich da?

So ist es.Er zeigt lediglich nur die Fahrtrichtung an mehr nicht.Also die Fahrrichtung auf der Straße wobei ich da digitalisiertes Gebiet meine.Also als normalen Kompass kann man ihn nicht benutzen.Wie soll das Gerät das auch blicken das man es grade nach Süden oder nach Norden hält.Deshalb finde ich die Funktion ansich unbrauchbar.
