Naviansagen mit Radiolautsprecher

Hallo r17158,

Na ja, das hab ich in den letzten 25 Jahren eben gelernt.

Diese Frage nach der galvanischen Trennung hatte ich von Dir jetzt nicht mehr erwartet, da ich gemerkt habe, daß Du Dich in dem Métier doch etwas auskennst.
Ich hoffe nur für Dich, daß Deine Brille etwas beschlagen war als Du Dir die beiden Kondensatoren C16 und C53 betrachtet hast.
Sind die nicht etwas "seltsam" angeschlossen?

SMD Variante
Gedacht schon, nur wer kann denn die bestücken?
Die müssen auf eine Automaten und das bei 100 Stück?
Da wirst Du ausgelacht oder Du bezahlst saftige Einrichtkosten.
Weiter, SMD und Relais vertragen sich nicht so richtig , das ergibt zwei Lötprozesse. Ohne Relais geht hier mit normalen Kosten nicht.
(Beispiel: Wenn wir eine neue Serie haben anlaufen lassen gingen allein zum Einstellen des Lötprofiles ca 200 bis 500 Teile drauf)
Interessanter ist nur eine Version mit µ-Controller.
Der 8 Pin PIC könnte das spielend.
Schreibst Du die Software dafür?

Gruß

Gerco

Zitat

Diese Frage nach der galvanischen Trennung hatte ich von Dir jetzt nicht mehr erwartet, da ich gemerkt habe, daß Du Dich in dem Métier doch etwas auskennst.
Ich hoffe nur für Dich, daß Deine Brille etwas beschlagen war als Du Dir die beiden Kondensatoren C16 und C53 betrachtet hast.
Sind die nicht etwas "seltsam" angeschlossen?

Hab ich wohl gesehen und mich gefreut. - Das ist ja im Mute-Generator. Beim Verstärkereingang [verstärker008.pdf] ist aber die 0815-Eingangsbeschaltung drin. Aber schon allein - Deine Formulierung macht mich sicher - es gibt kein "Schlupfloch" für Elektronen und Löcher
______________________________________________________________________
Im Grunde hast Du aber Recht - heute ist irgendwie nicht mein Tag - paar Gurken fabriziert.

Zitat

Interessanter ist nur eine Version mit µ-Controller.
Der 8 Pin PIC könnte das spielend.
Schreibst Du die Software dafür?

Hab ich doch glatt den zweiten Teil Deiner Antwort erfolgreich verdrängt. Und schon wieder wär ne Brille angebracht g'wsen - man - was für'n Tag (kopfschüttel)?!

Ich müßte noch irgendwo einen PIC - MiniEmulator rumstehen haben. Wenn ich mich recht erinner - kann ich mir heute noch glauben? - sogar für die PIC's mit ADC.
Außer der "Delay - Routine" auf die Du wahrscheinlich hinaus willst, was soll er denn noch machen?
Der arme Kerl langweilt sich doch sonst. Sonst wär ja noch der gute alte 555 ne Lösung - oder?

Der gute alte Timer!

Leider läßt sich der nicht so gut mißbrauchen.
Das geht nur wirklich nicht.

PIC als OTP ja, aber mit ADC, neeee?
Da bekommst der doch nur Zeitprobleme.
Das laß mal ruhig von einen Komparator machen. Der kann das viel besser. Den 2. Komparator läßt sich dann als OP schalten zur Verstärkung. Die vielen Timer lassen sich viel einfacher per Software lösen. Auch Dein 1h Timer ist dann integrierbar.
Nur ... Viel kleiner wird das Ding aber nicht werden. Der Leistungsverstärker läßt sich mit dem PIC leider noch nicht realisierten. Wir arbeiten noch daran.

Gruß

Gerco

@Gerco

du hast in deinem download eine Datei für den Mute Generator angeführt. Meine Frage ist jetzt ist wirklich die ganze Schaltung für die Erzeugung eines Mute Signales nötig? Ich habe nämlich das Problem das ich keine Eingänge für das Audiosignal sehe oder sind das die Punkte die mit E11,E12,E51,E52 beschrieben sind?
Falls für eine reine Mute Signal Erzeugung nicht die ganze Schaltung benötigt wird, wärst du so nett mir diese zu zeigen?
Merci

Hallo oneteam2win,

Schau mal auf dem Schaltbild nach was dort steht.
Es sind dort Gruppen aufgeführt.
Nimm das was Du brauchst, den Rest weglassen.

In Deinem Fall benötigst Du nur die Basisversion also alles was mit 1 und 2 anfängt. +Diode 31
L ist eigentlich nicht erforderlich nur für solche die auch die NF-Komponenten irgenwie nutzen.

Gruß

Gerco

Vielen Dank für die rasche Antwort.

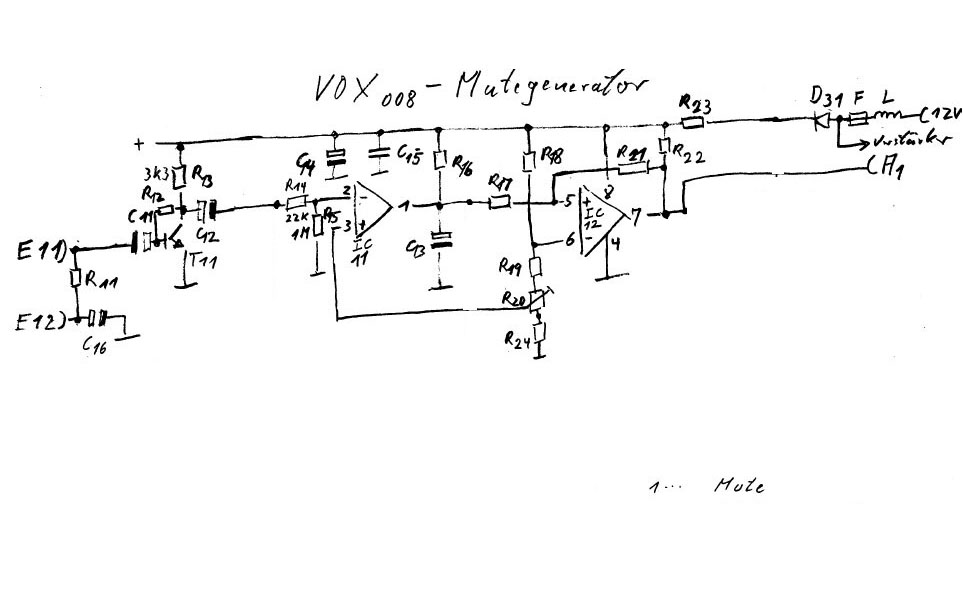

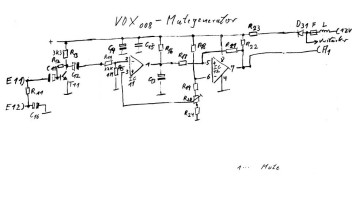

Also wenn man nur den Generator braucht, benötigt man nur diese Schaltung ?

An E11 und E12 kommt dann das Audiosignal vom PDA !?

Robert hatte mal angesprochen das es eine Anleitung mit Meßpunkten geben wird, ist diese schon fertig ?
Stellt ihr die zum DL hier oder bekommt man die nur wenn man den Bausatz über euch kauft ?

Danke Euch Gruß

Hallo,

Das Bild ist soweit korrekt.

E11 und E12 bilden den Eingang, wobei E11 die heiße und E12 die kalte Seite des PDA Signals sind.
C16 dient zur galvanischen Entkopplung des Massesignales. C11 sowieso

Die Unterlagen für die fertige beziehen sich zu 95% auf das Schaltbild von Dir.
Die Bauelementebezeichnung können sich eventuell verändert haben.
In diesem Schaltbild werden auch Messpunkte eingetragen sein, wonach ein vereinfachtes Troubleshooting möglich wird.

Bei Dir ist ja kaum noch was übriggeblieben,

Für Dein Gerät noch.
Mit R 20 die Spannung an Pin 3 auf 0V einstellen.
Damit wird alles genommen was kommt.
Wenn alles läuft diese Spannung jetzt längsam hoch drehen, bis das Eingangssignal nicht mehr erkannt wird.
Diesen Wert dann auf ca 30% einstellen.
Falls Du mit dem Hochdrehen die Erkennung nicht abschalten kannst(auch das gibt es) , den Wert auf 1V einstellen. Damit ist genügend Sicherheit gegen Störungen von außen.

Bausätze wird es mit ziemlicher Scherheit nicht geben.
Lp ja

Gruß

Gerco

Hallo,

vielen Dank für deine Hilfe.

Jetzt muß ich nur noch die Zeit finden, das ganze umzusetzen.

Gruß

Hallo,

ich weiß zwar nicht ob ich meine Frage hier direkt schreiben darf aber ich versuche es trotzdem.

Mein Radio hat folgende Eingänge NAV CON NAV- NAV+

Ich habe vor den Lautsprecher an + und - anzuschließe und gleichzeitig die Plus Leitung an NAV CON, dann müßte das Radio doch Stumm schalten da am CON Anschluß was anliegt oder?

Wenn ein Ton aus dem Lautprecher kommt dann habe ich dich auch eine Spannung. Kann dadurch irgendwas beschädigt werden?

hoffe auf Hilfe

DieselPower

Hallo,
ich befürchte da bist Du aber gewaltig auf dem Holzweg.
Nav+ und - ist der Eingang für das Audiosignal. Dies kommt vom Kopfhöreranschluss des PPC. NavCon wird wohl Mute sein glaube ich. Da darfst Du auf keinen Fall eine Spannung anschließen und schon garnicht das Audiokabel des PPC.
Zur Erzeugung des Mutesignals brauchst Du eine extra Schaltung. Lies Dir dazu einmal den Bericht über die Fastmute etwas weiter unten durch.
Schau auch nochmal in der Beschreibung des Radios nach der Funktion der Anschlüsse.

Gruß
Robert

Danke,

habe zum glück die Klinkenstecker nocht nicht bekommen sont wäre ich wohl schon angefangen und hätte mir was hingebastelt :gap

Gruß

Dennis

wieviel platinen würden denn auf eine europaplatte passen? und in welchem format wäre das file.
eagle würde mit gut passen...
ich hätte in der fa. die möglichkeit ein paar europaplatten zu entwickeln/belichten/ätzen.
ums abkanten und schneiden kann ich mich evtl. auch noch kümmern...
versand der platinen nach D (weil ich von A bin) kostet ja so gut wie nichts...
kommt halt darauf an wie stark die leiterbahnen sind.
(ist eine not-ätzmaschine). fräsbohrplotter haben wir leider noch keinen

Hallo DieselPower,

Den Klinkenstecker brauchst Du sowieso.
1. Vom PDA zum Radio.
2. parallel dazu zum VOX = Mutegenerator.
Von dort mit einer Strippe zum Radio um es stumm zu schalten.
Im Radio muß diese Funktion im allgemeinen auch noch aktiviert werden. (Lautstärke ist hier auf 0 gestellt)

Gruß

Gerco
