Auflösung der Fonts-Templates (mit Screenshots)

Zitat

Original von theloop
jo, warten wir es ab bis Dieses entschlüsselt ist und dann . . .
kommt MN|6.2.0 und die Suche fängt von vorne an

Hi theloop.

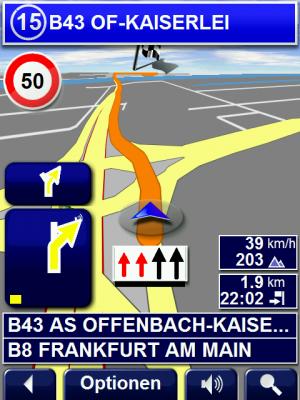

...ein kleines Stück bin ich Deinem Problem näher gekommen. Leider ist der Straßenname bei Navigationsstart (Navigation_1.jpg) zu weit rechts eingerückt.
Ich finde aber den entsprechenden Einsprungspunkt einfach nicht, ohne alles andere über den Haufen zu schmeißen. Die Felder für die Straßen während der Navigation stimmen offensichtlich auch noch nicht ganz, aber die Schrift wird korrekt eingerückt. Seltsamerweise wird bei "hochgestellten" Abbiegepfeilen nach usi alles richtig dargestellt. Die ganze "HEXerei" findet im Umfeld der zwei Verweise zu Template18 in der "Dialog_Map.dat" statt. Auch habe ich zunächst die teiltransparenten "Hinterlegungen" (field_street-one.png und field_street-two.png) volltransparent gemacht, da deren "Einsprungspunkte" auch nicht zu finden waren. usi ist mit seinen Annahmen bezüglich der Hex-Bestandteile (40, 41, 42, 43) offensichtlich auf dem richtigen Weg. Das ändert nichts daran, dass wir die "Vereinbarungen" zu den dazugehörigen Feldern nicht kennen. Vielleicht kannst Du oder ein anderer weiter "forschen", ich brauche erstmal eine "HEXer-Auszeit".

Gruß germie1

hi Germie1,

super, Danke das du an mich gedacht hast
was das forschen und skinnen angeht, so nehme ich mir auch eine auszeit und fliege morgen erstmal nach Dubai und hänge eine woche komplett ab. solltest du aber irgendwo den "stein der weisheit" diesbezüglich finden, bitte eine PN.

ich glaube kaum dass ich nach einer woche pause nochmal den richtigen punkt zum weiterlesen finden werden die welt der skinner und tuner dreht sich schneller als ich gedacht hatte ;D

also, in diesem sinne . . . sunnglases einstecken und ab

Zitat

Original von theloop
@anoxx
da du im Plural schreibst:
die Abbiegeinfo ist an der orig. Stelle, wie alles andere auch

...habe ich Dich gemeint?

Zitat

...wie alles andere auch...

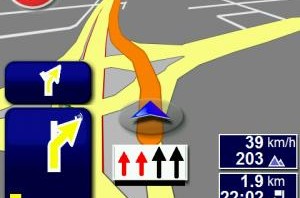

Falsch! Guckst Du!

Gruß - Anoxx

Zitat

Original von theloop
hi Germie1,

super, Danke das du an mich gedacht hast
was das forschen und skinnen angeht, so nehme ich mir auch eine auszeit und fliege morgen erstmal nach Dubai und hänge eine woche komplett ab. solltest du aber irgendwo den "stein der weisheit" diesbezüglich finden, bitte eine PN.

ich glaube kaum dass ich nach einer woche pause nochmal den richtigen punkt zum weiterlesen finden werden die welt der skinner und tuner dreht sich schneller als ich gedacht hatte ;D

also, in diesem sinne . . . sunnglases einstecken und ab

Alles anzeigen

Hi theloop,

... Problem gelöst, Fehler gefunden : drink. Jetzt kannst'e weitermachen.
Schönen Urlaub und drehe Dich schön um Deinen Rigg.

Gruß germie1

Zitat

Original von germie1

Hi theloop,

... Problem gelöst, Fehler gefunden : drink. Jetzt kannst'e weitermachen.
Schönen Urlaub und drehe Dich schön um Deinen Rigg.

Gruß germie1

Alles anzeigen

servus germie1,

bin wieder im Lande und kann nur eins sagen: NIE NIE NIE ohne Navi in Dubai fahren :schiel war bereits das 4. mal dort, und der Verkehr wir von Jahr zu Jahr schlimmer
Navi-Software für UAE gibts dort an jeder Straßenecke zu kaufen, warum nicht auch hier bei Navigon für MN|6?(

OK, zurück zum Thema. Werde mit jetzt mal Deine Änderungen herunterladen und schauen was und wie es geht. Nochmal DANKE ;D
gruß TL

@ germie1

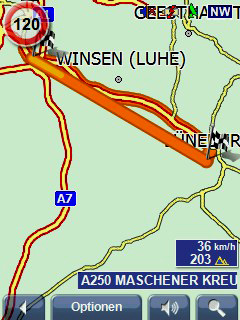

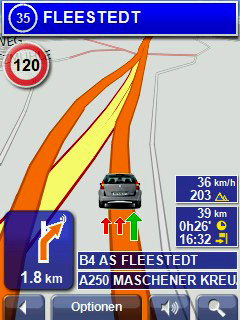

Versuche schon eine ganze Weile bei meinen transparenten QVGA Landscape Skin die Straßennamen während der Freifahrt in die Mitte zu schieben (um Überlagerung Abbiegeinfo/Straßennamen zu vermeiden). Habe ebenfalls den unter der Abbiegeinfo liegenden Teil des field_street... transparent gestaltet. (Abbiegeinfo will ich nicht nach oben schieben)

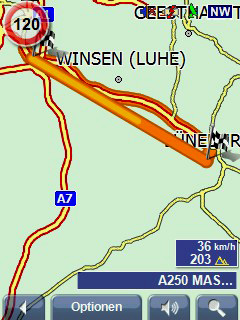

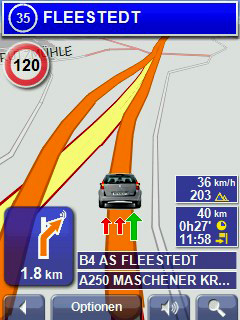

Habe es auch geschafft den Text im Freifahrtmodus an die entsprechende Stelle zu rücken, nur wird der Text im untersten Feld bei 3/4 mit des Felds mit "..." abgeschnitten. (Text im darüberliegenden Feld wird, bei Navigation, normal bis zum Feldende dargestellt)

An welchen Stellen der dialog_map hast du Änderungen vorgenommen um die Straßennamen bis an das Screenende anzeigen zu lassen?

Schon mal großes thx im Vorraus!

Zitat

Original von Seb801
@ germie1

Versuche schon eine ganze Weile bei meinen transparenten QVGA Landscape Skin die Straßennamen während der Freifahrt in die Mitte zu schieben (um Überlagerung Abbiegeinfo/Straßennamen zu vermeiden). Habe ebenfalls den unter der Abbiegeinfo liegenden Teil des field_street... transparent gestaltet. (Abbiegeinfo will ich nicht nach oben schieben)

Habe es auch geschafft den Text im Freifahrtmodus an die entsprechende Stelle zu rücken, nur wird der Text im untersten Feld bei 3/4 mit des Felds mit "..." abgeschnitten. (Text im darüberliegenden Feld wird, bei Navigation, normal bis zum Feldende dargestellt)

An welchen Stellen der dialog_map hast du Änderungen vorgenommen um die Straßennamen bis an das Screenende anzeigen zu lassen?

Schon mal großes thx im Vorraus!

Alles anzeigen

Hi Seb801,

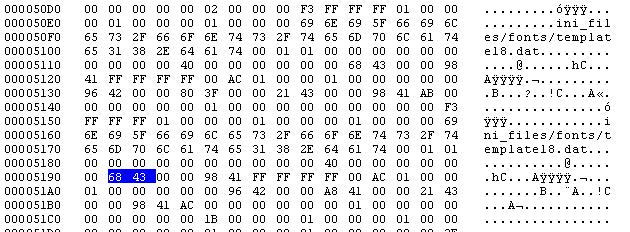

...hmm, hatte das Problem auch schon mal bei Portrait und habe aber nach verschiedenen Änderungen leider nicht alles dokumentiert (dumm gelaufen) und mir gelingt es einfach nicht Dein Problem noch einmal nachzuvollziehen. Die "Punktdarstellung" ist eigentlich ein "normaler" Zustand, wenn in Abhängigkeit zur Schriftgröße die Schrifteinsprungspunkte und Schriftlängen nicht mit den zur Verfügung gestellten "Feldgrößen" übereinstimmen. Eigentlich sollten richtigerweise bei langen Straßennamen die Punkte in jedem Feld erscheinen. Beim Experimentieren zur Positionierung der Straßennamen im Bereich der Verweise zu Template18 hatte es sich bei mir eher "zufällig" ergeben, dass die Schriften in beiden Feldern bis zum Rand liefen, ohne durch Punkte abgeschnitten zu werden. Da mir das besser gefiel und weil durch die Punkte ja noch mehr Buchstaben weggefallen sind, habe ich das dann so gelassen. Ich glaube, es war im Bereich der markierten Stelle im ScreenShot.
Das trifft natürlich nur für QVGA / Portrait zu, die Dialog_Map.dat für Landscape habe ich nicht umgestrickt, sollte aber ähnlich gehen.
Fest steht aber, dass die beiden Bezüge zu Template18 ähnlich aussehen sollten, aber nicht gleich sein dürfen, da es sich ja um unterschiedliche Felder handelt. Ich hänge Dir mal meine "Dialog_Map.dat" für QVGA / Portrait mit an, da ich dort auch noch das Abbiege-Info-Feld ein wenig nach unten "gezogen" habe, weil mir der Abstand zu den darunterliegenden Buttons zu groß war. Vielleicht kannst Du es gebrauchen.

Gruß germie1

Hi @All,

die hier bereitgestellten Skins sind erste Sahne, vielen Dank für die tolle Arbeit. Egal welches ich nehme, muss ich aber die Anzeige wegen meinen vielen Dioptrien noch selber anpassen.

Im ersten Schritt möchte ich folgende Infos stark vergrößer:
- Abbiegeinfo.
- Entfernung zum Ziel.

Habe schon die Schriften vergrößert, stoße aber gleich an die Grenzen des Anzeigefelds. Also muss ich beide Felder vergrößern, was mir bisher nicht gelang.

Daher die Hilfebitte an euch:
- Wie kann man die Dimensionen der Felder ändern (Abbiegeinfo und Entfernung zum Ziel) ?
- Wie kann man die Anzeige mit den orangenen Punkten die kurz vorm Abbiegen erscheint vergrößern ?
- Wie kann man die x bzw. y Koordinaten der angezeigten Texte ändern ?

Vielen Dank im Voraus für eure Hilfe,
CC

Zitat

Original von usi

In der Template22.dat ist die FontID 0Ch eingetragen

In MN6_Fonts_VGA.dat ist der dazugehörige Eintrag markiert
- FontID 12 = 0Ch
- die grün umrandete 04h = Fettschrift (00 = normal)
- die rot umrandete 20h = Schriftgröße

usw.

Gruß Udo

Alles anzeigen

Meine Rettung?
Ist es dann nicht auch hier möglich den Font an sich zu ändern?! z.b. zu Times New Roman? :gap
Netter Gruß

Hallo Navifreunde,

ich habe mir gerade den ganz thread durchgelesen und bin total begeistert von der Möglichkeit auf eine QWERTZ Tastatur umzustellen.
Deshalb hab ich mir ein Zipfile runtergeladen und entpackt, wo ich 2 Ordner mit den Verzeichnissen images & ini_files gefunden habe.
Doch leider weiss ich nicht wie und wo die Dateien auf meiner SD Card eingebunden werden . Könnt Ihr mir da bitte mit einer kurzen Anleitung weiterhelfen?

vielen Dank und frohe Ostern

Hallo, du musst in den 0rdner inifiles gehen und dann Deine Auflösung auswählen. 320x240 oder ähnliches und dann die ABC dat ersetzen.

Hallo Joachim,

danke für die schnelle Antwort!
Ich habe meine SD Card durchsucht konnte die Ordner images und ini_files leider nicht finden. Wo befinden sich denn diese Ordner???

Gruss Mathias

Hallo Operator.75,
Du musst natürlich erst die MN6 RecourcesBinary.res entpacken. Diese findest Du im Ordner MN6 auf deiner Speicherkarte. Dazu benötigst Du dann einen Entpacker. Suche mal im Forum oder bei Google nach einem Recources Entpacker.
