Audi Concert (Bj. '98) / Navi-Anschluss

Hallo Mute-Bastler,

ich habe ein kleine Problem mit meinem Audi Concert aus dem Jahre '98.

Vor kurzem habe ich mir ein portables Navi gekauft. Damit nun die Sprachausgabe des Navi über den Radio läuft, habe ich mir die hier im Board verfügbare Schaltung gebaut, damit das Radio stumm schaltet, wenn die Navi-Dame etwas sagt und die Anweisung über die Boardlautsprecher läuft.

Dazu habe ich das Mute-Signal an den roten Stecker am Concert auf "Navi-Mute" gelegt und das auszugebende Signal auf "Nav+". Masse des Navi habe ich nur an der Schaltung angeschlossen, nicht am Radio. Nun habe ich aber das "Problem", dass wenn eine Ausgabe erfolgt, im Display des Concert "TELEFON" steht.

Frage: Ist das normal oder sollte dann nicht "NAVI" dort stehen. Wenn dies der Fall sein sollte, wäre es super, wenn Ihr mir sagen könnten, welches Signal das Radio noch benötigt.

Vielen Dank für Eure Hilfe und ein schönes Wochenende!

Viele Grüße

phil

Mach Dir nichts draus.
Das zeigt nur, daß Dein Radio das Mutesignal erkannt hat und umgeschaltet hat.

Gerco

Ja, aber ich würde trotzdem gerne wissen, ob beim original-Navi das Radio "NAVI" anzeigt und die Musik nur ausgefadet wird und nicht komplett stumm geschaltet.

Bei mir zeigt es auch "phone" an.

Gerco

Das verstehe ich nicht. Dafür gibt es doch extra den Telefon-Mute.

Wenn ich doch etwas an den Navi-Mute anschließe, müsste es doch anders laufen.

Was wird denn über den NAV-Signal-Anschluss übertragen?

Hallo phil,
schön, Dich hier wieder zu treffen. Die Welt ist ja doch ganz schön klein. Ich hatte Dich in dem AUDI-Forum schon gefragt, ob Du sicher bist, dass Du die richtigen Anschlüsse an Deinem Radio genommen hast. Ich glaube fast, dass das nicht so ist. Bei meinem Concert II gibt es einen Eingang für Navi (plus und minus) und einen für die Muteschaltung und für Telefon das gleiche. Vielleicht prüfst Du das trotzdem noch einmal, obwohl Du sagtest, dass Du sicher bist. Wenn Du nämlich den Navi-Eingang nimmst, kommt keine Anzeige am Radio. Der Telefoneingang am Radio ist auch außerdem viel langsamer, schaltet also später das Radio leiser.

Hallo zusammen,
funktioniert denn die Ansage über die Lautsprecher?
Ist das Problem nur die Anzeige "Phone" satt "NAVI"?
Der Radio hat zweit Muteeingänge einen für Telefon und einer für Navimute.
Normal sollte bei Verwendung von Navimute auch das entsprechende Info im Display angezeigt werden.
Wie ist es mit der Audiomasse???

Zitat

Masse des Navi habe ich nur an der Schaltung angeschlossen, nicht am Radio

Die Audiomasse sollte doch eigentlich auf NAV- des Radios gehen.

Gruß
Robert

Hallo,

danke für Eure Antworten.

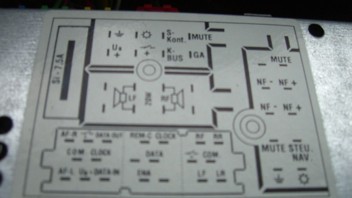

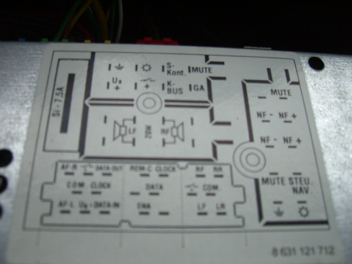

Anbei habe ich meine Radio-Anschluss-Belegung hochgeladen.

Nach nochmaliger Überprüfung bin ich mir sicher, dass ich die richtigen Anschlüsse für NAV-Mute ausgewählt habe. Am TEL-Mute und den TEL-Eingängen hängt ja die FSE von Siemens.

An den TEL-Anschlüssen hängt das Mute-Signal von der FSE und das - sowie das +-Signal von der FSE.

An den NAVI-Anschlüssen hängt das Mute-Signal aus meiner gebauten Schaltung sowie nur das +-Signal vom PNA. Wenn die Dame vom PNA nun spricht, schaltet das Radio stumm, im Display erscheint "RADIO" und ich höre ich ihre Ansage über die LS.

Wenn im Radio bei einer NAVI-Anzeige normalerweise nichts stehen sollte, habe ich die letzte Hoffnung, dass es an dem fehlenden Masse-Signal vom PNA liegt. Ich werde dieses mal anschließen und schauen was passiert.

Danke für Eure Hilfe!

phil

Hab' jetzt das Masse-Signal vom PNA an den NAV-- vom Radio gehängt. Identisches Ergebnis im Display steht "TELEFON" und das Radio schaltet komplett stumm und hält die CD an.

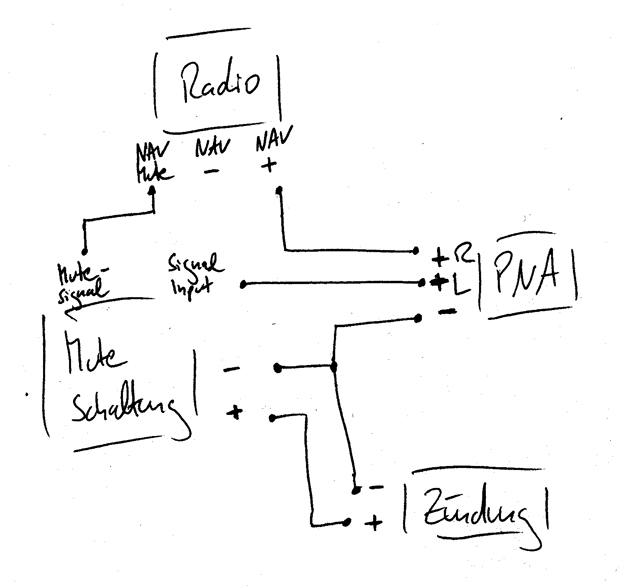

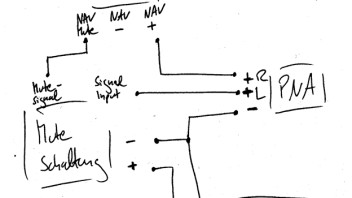

Hab' mal meinen Aufbau angehängt. Vielleicht hilft er Euch!

Hallo,
schau mal in den Einstellungen des Radios. Bei einigen Geräte kann das Verhalten bei Mutesignal auch in den Einstellungen geändert werden.
Dem Aufbau nach sollte auch das Nav-In im Display erscheinen.
Zur Sicherheit kannst Du ja die FSE mal vom Tel-Mute abklemmen.

Gruß
Robert

Guten Morgen,

Einstellmöglichkeiten habe ich keine. Ich kann nur die Lautstärke der NAVI-Durchsage am Radio einstellen.

Die FSE habe ich gestern Abend beim Versuch auch schon abgeklemmt, weil ich gedacht habe, dass es vielleicht etwas bringt, weil beide an der selben Masse und Stromversorgung hängen. Aber kein Effekt.

Nochmal kurz zur Schaltung. Das Mute-Signal ist schon eine dauerhafte Spannung von + 12V. Sobald das Radio stumm schalten soll, fällt diese auf 0 V ab? Vielleicht da der Fehler?

Viele Grüße und nochmal herzlichen Dank für die Mühe!

phil

Die Spannungen sind korrekt
Und wenn die Anzeige "Phone" zeigt das Radio auch, daß es das Signal auch korrekt erkannt hat.

Gerco

Ja, er hat es erkannt. Aber das falsche. Er hat das Telefon-Mute erkannt. Er soll doch aber das NAVI-Mute erkennen

Hallo,
es gibt auch Radios bei denen ist der Anschluss für ein Navi-Mute herausgeführt, wird aber intern zusammengefasst. Blaupunkt hat auch mal so einen Typ gehabt und hat damit viele User aufs Kreuz gelegt.
Die Funktionalität hatte das Gerät dann garnicht sondern erst das nächst teurere Gerät, das sonst baugleich war.

Anders kann ich mir das sonst nicht erklären. Wenn das Radio das Signal am Navi-Muteanschluss bekommt und auch erkennt, aber falsch im Display anzeigt, kann das fast nur so sein.

Ist das jetzt ein technisches Problem (lange Schaltzeiten) oder rein kosmetischer Natur?

Gruß
Robert

Hallo,
ich habe gerade die Klemmen des Radios nochmal angesehen.
Welcher Muteanschluss wurde denn verwendet.
Evtl. wird hier Steu.-Nav benötigt. Das kann aber wohl jemand der das selbe Radio hat besser beantworten.

Gruß
Robert
