Photoshop-Spezialisten hier??

    Für den Vergleich zweier Mäuse möchte ich 2 Kurven übereinander kopieren.
    Photoshop 7


    Kann mir jemand ein Telegrammstil-Kochrezept geben??


    Wenns mit IrfanView geht, gegeb. auch damit.


    Danke,

    Ziemlich knappe infos. Kannst du mal die Bilder posten?


    Du könntest das vermutlich (Maßstab identisch?) so machen, dass du eine der Kurven über 'Farbbereich auswählen' aus dem Menü 'Auswahl' mit der Pipette (die mittlere, mit dem kleinen Plus dran, falls sie nicht 100% einfarbig ist) als Auswahl markierst, kopierst und dann im anderen Bild einfügst.

    Hallo Charly


    Ursprungsbilder haben die gleiche Groesse?
    Erstes Bild oeffnen.
    Menue: Bild==Arbeitsflaeche (doppelte Hoehe waehlen und die Richtung waehlen in der vergroessert werden soll)
    zum zweiten Bild wechseln
    Menue: Auswahl==Alles auswaehlen
    Menue: Bearbeiten==Kopieren
    zum ersten Bild wechseln
    Menue: Bearbeiten==Einfuegen (eingefuegtes Bild an die passende Stelle verschieben. Dazu muss vorher in der linken Menuemaske das Verschiebetool (oben rechts) ausgewaehlt sein)



    Oder die beiden Bilder einfach zu mir rueberschaufeln

    Ich vermute, dass karoume eigentlich zwei Graphen übereinander legen wollte zum Vergleichen und nicht in einem Bild zwei Bilder untereinander anzeigen will.

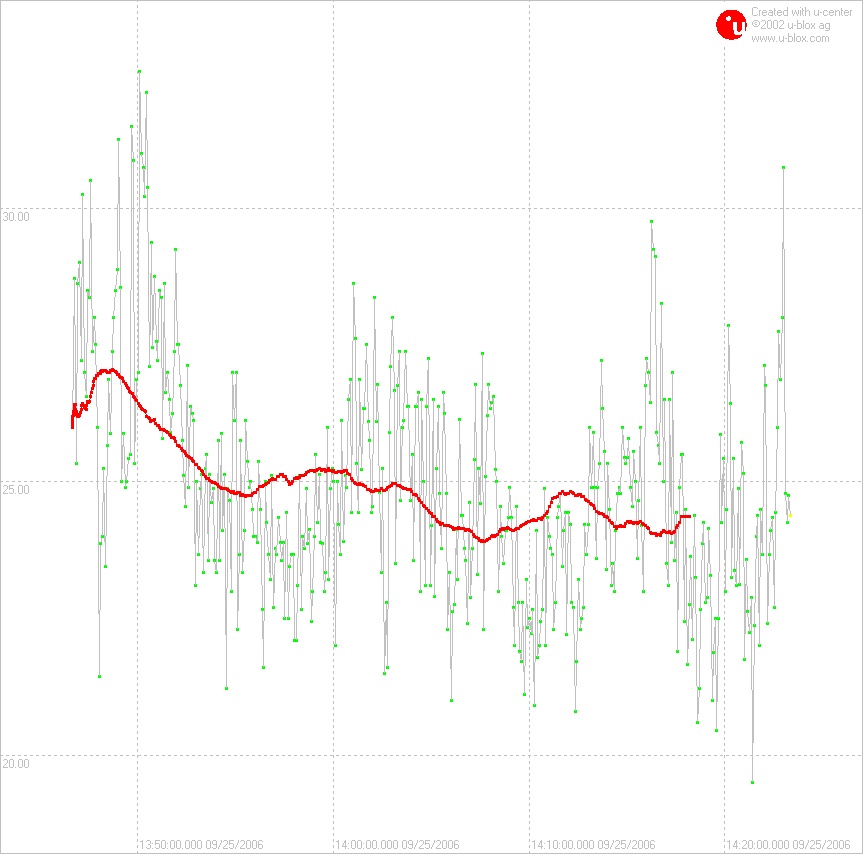

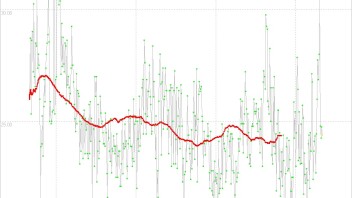

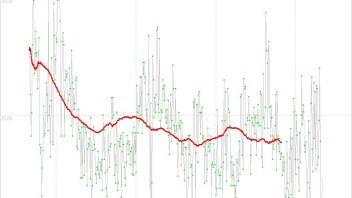

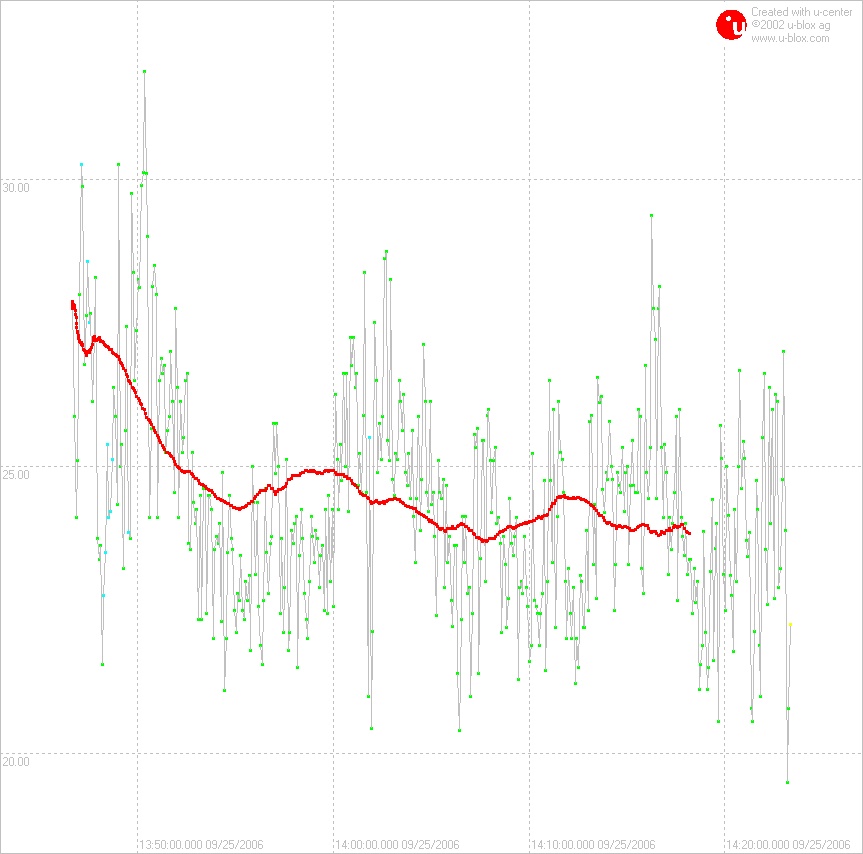

    Ich häng die Bilder mal hier an.


    Es sind beides Bilder der Signalstärke von 2 zeitgleich aufgenommenen logs.


    Außer dem Übereinandredruckenm fiel mir bislang nichts Gescheites ein. Und wenn ich das - knapp 900 Seiten starke - Ph7 Kompendium vorhole, grausts mir schon...


    Werde aber Alfreds Kochrezept auf jeden Fall probieren. Danke schon mal.


    Das ist ein allgemeines Problem, würde ich sagen. u-center ist ein tolles und mächtiges Programm. Leider läßt es nicht den Vergleich von 2 - zeitgleichen - logs mit all den tollen Graphiken zu. Dazu wäre nun ein Graphik Prog vermutlich das Richtige. Ob das was vernünftiges wird, wird man sehen.

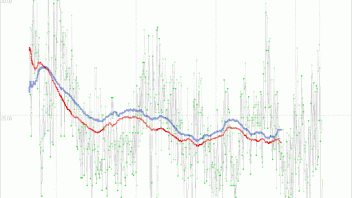

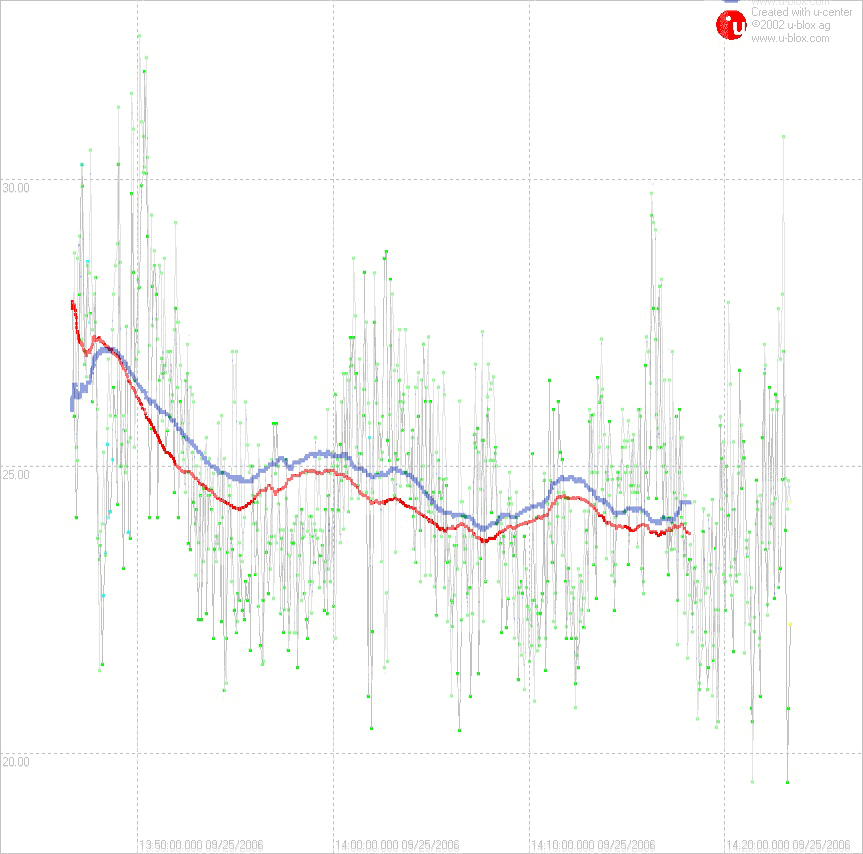

    Hier das Ergebnis, ich habe, zur besseren Sichtbarkeit, W2 blau eingefärbt. Die Kerzen habe ich dringelassen, die könnte man natürlich auch noch rauswerfen oder unterschiedlich färben.


    EDIT: Bild ausgetauscht, da nicht richtig skaliert. Nun stimmts!

    So.


    Ich habe das gerade mal - ganz brutal - übereinander gedruckt. Die Umrandung, Schrift, u-blox-Logo sind haarscharf übereinander. Die Signalstärke passt unten noch, oben ist die eine ca 1 cm verschoben. Da es hier aber eigentlich um die Tendenz des Mittelwertes ging, ist das zumindest eine mögliche Lösung. Man müsste bei der Erstellung darauf achten, dass man beide Bilder in u-center möglichst normiert.


    Wenn Ihr Spezies jetzt noch eine Graphik-Prog Lösung findet, wäre das ein weiterer Schritt für den Vergleich von Mäusen


    Jetzt versuche ich mich mal an Alferds Lösung...

    Und hier noch das zugehörige PSD. Der blaue ist eine zweite Ebene mit Transparenz von 43%, sodass der rote von darunter durchscheint.


    Oha, dass die unterschiedlich skaliert sind hatte ich nicht beachtet. Das habe ich korrigiert und oben und hier das Bild ausgetauscht.


    Das Skalieren geht auch recht einfach im Photoshop. Unter Bearbeiten > Transformieren > Skalieren kannst du eine komplette Ebene skalieren.

    Zitat

    Original von Candid
    Und hier noch das zugehörige PSD. Der blaue ist eine zweite Ebene mit Transparenz von 43%, sodass der rote von darunter durchscheint.


    Schaut gut aus. Kochrezept?


    Du wirst gesehen haben, dass beide Bilder im Maßstab nicht ganz stimmen. Meine "Druckerlösung" hat die Umrisse aufeinander, dabei sind die 30ger Linien ca 1 cm auseinander. Dafür liegen die Mittelwertlinien besser aufeinander


    Du hast die 30ger Linie übereinandergelegt, das gibt einen größeren Abstand der beiden Mittelwertlinien


    Graphiknachbearbeitung ist natürlich besser, da man - wie Du es ja gemacht hast - die Linien unterschiedlich färben kann.

    Wir überholen uns gerade gegenseitig. Kochrezept kommt im nächsten Posting.

    So, das Kochrezept.


    [list=1]
    [*]Beide Bilder in Photoshop laden
    [*]Aus einem Bild schneiden wir nun aus was nicht weiß ist. Das geht wie folgt: Du brauchst den Zauberstab (Tastaturkürzel: W) mit der Einstellung Toleranz 0, nicht 'Glätten', nicht 'Benachbart', nicht 'Alle Ebenen einbeziehen' (nicht = kein Haken) in den Werkzeugoptionen einstellen (Werkzeugoptionen sind sichtbar, wenn unter Fenster > Optionen der Haken angezeigt wird). Mit dieser Einstellung klickst du nun irgendwo in den weißen Hintergrundbereich des Bildes.
    [*]Nun ist alles außer dem Graphen und den Kerzen markiert. Wähle jetzt Auswahl > 'Auswahl umkehren' und nun ist das gewünschte markiert.
    [*]Mit Strg+C ab in die Zwischenablage und dann in das andere Bild gewechselt und dort Strg+V zum Einfügen als eigene Ebene.
    [*]Jetzt liegt der zweite eben ausgewählte und kopierte Graph über dem anderen und überdeckt diesen. In der Ebenenpalette kannst du die Deckkraft (Transparenz) der Ebene ändern, damit das Darunterliegende sichtbar wird. Ich habe jetzt z.B. 60% eingestellt.
    [*]Nun muss skaliert werden, damit der Maßstab stimmt. Umschalten auf Lupenfunktion mit Taste Z und z.B. die 30.00 sehr groß zoomen. Dann Die Taste V drücken und die eingefügte Ebene erstmal so verschieben mit der Maus, dass die beiden 30.00 deckungsgleich aufeinander liegen.
    [*]Jetzt wieder rauszoomen. Dazu Taste Z drücken und dann Rechtsklick und 'Ganzes Bild' wählen.
    [*]Skalieren-Modus aktivieren mit Bearbeiten > Transformieren > Skalieren. Die oberste Eben bekommt nun 8 Haltepunkte. Nimm den in der Mitte unten und ziehe die obere Eben damit soweit nach unten, bis die grauen Linien möglichst weit unten im Bild nach Augenmaß übereinander liegen.
    [*]Die obere 30.00 ist nun natürlich nicht mehr Deckungsgleich. Das kannst du aber mit den Cursortasten (wir sind ja noch im Verschiebemodus) korrigieren. Wenn die 30.00 dann wieder deckungsgleich sind erneut mit der Maus den untere mittleren Haltepunkt nehmen und wieder die untere Linie durch Ziehen mit der Maus deckungsgleich machen. Durch sukzessive Approximation hat man so nach 2 oder 3 Durchgängen die Graphen korrekt übereinander.
    [*]Wenn du zufrieden bist musst du die Ebene fixieren, d.h. das Skalieren und Verschieben übernehmen. Das geht, indem du einfach einen Doppelklick mitten ins Bild bzw. auf die obere Eben machst.
    [/list=1]


    Das ist es im Grunde, alles weitere ist zum Schönmachen.


    Jetzt noch die Farbe des Graphen ändern, damit man sie besser unterscheiden kann. Also...


    [list=1]
    [*]Zuerst zoome (Taste Z) soweit in das Bild rein, dass du einen Teil des Graphen sehr groß und pixelig siehst.
    [*]Du willst nur die obere Ebene bearbeiten, daher blende die untere Ebene aus, indem du in der Ebenenpalette das Auge-Symbol bei der Ebene namens 'Hintergrund' wegklickst. Es ist nun nur noch die obere Eben sichtbar.
    [*]Zum Selektieren des roten Graphen ändere die Deckkraft (Transparenz) der Ebene auf 100%
    [*]Die Voreinstellungen sind getroffen, nun selektieren wir den roten Graphen. Dazu 'Farbbereich auswählen...' im Menü Auswahl aufrufen.
    [*]Das Fenster, was sich öffnet, ein wenig zur Seite schieben, damit du den pixeligen roten Graphen siehst.
    [*]In dem Fenster 'Farbbereich auswählen' folgende Einstellungen vornehmen: Auswahl = 'Aufgenommene Farben', Toleranz = 30, Auswahlvorschau = ohne, Unter der kleinen Abbildung 'Auswahl' selektieren, bei Umkehren darf kein Haken sein.
    [*]Rechts sind drei Pipetten abgebildet. Nimm die mittlere mit dem kleinen +
    [*]Jetzt im Bild (nicht dem kleinen sondern dem, das du vorhin pixelig gezoomt hast) mit der Pipette die verschiedenen Rottöne anklicken.
    [*]Je mehr der Rottöne du anklickst je mehr sollte sich in dem kleinen Bild im Dialog 'Farbbereich auswählen' der rote Graph abzeichnen.
    [*]Wenn du zufrieden bist auf OK klicken. Der rote Graph ist jetzt selektiert.
    [*]Stelle dir nun in der Vordergrundfarbe (Doppelklick auf die Vordergrundfarbe in der Werkzeugleiste) einen sehr satten Farbton (z.B. 100% Blau) ein.
    [*]Nun Bearbeiten > 'Fläche füllen' wählen und in diesem Dialog folgendes einstellen: Füllen mit = Vordergrundfarbe, Füllmethode Modus = Normal, Deckkraft = 100%, kein Haken bei 'Transparente Bereiche schützen'. Danach OK klicken.
    [*]Der Graph ist nun blau. Den Rest dieser Eben, also alles außer dem Graph, schmeißen wir wech, da wir ihn nicht mehr brauchen. Dazu Auswahl > 'Auswahl umkehren' wählen und die Entf-Taste drücken.
    [*]Strg+D drücken (die Auswahl wird aufgehoben), dann in der Ebenenpalette die Hintergrundeben wieder einschalten, indem du das "fehlende Auge" anklickst.
    [*]Dann wieder das gesamte Bild anzeigen mit Z, rechte Maustaste 'Ganzes Bild'
    [*]Voilá. Jetzt noch mal sicherheitshalber kontrollieren, dass auch die Deckkraft beider Ebenen auf 100% ist und fertich!
    [/list=1]


    So, das war's, jetzt werde ich noch ein paar Rechtschreibfehler rausmachen, wenn ich mir das alles durchgelesen habe ;).


    Habe fertig! Sollte so stimmen und hoffentlich nachvollziehbar sein. Klingt vielleicht kompliziert, ist es aber nicht wirklich und geht auch recht zügig.


    EDIT: Kochrezept geändert, sodass blauer Graph mit Deckkraft 100% satt angezeigt wird im Endbild.

    8 Mal editiert, zuletzt von Candid ()


    Sorry Alfred,


    habe das jetzt erst durch candids Einwand begriffen.


    Ja, ich möchte übereinander legen.


    Die von Dir angegebene Version hatte ich schon mal fertiggebracht (mit Mühe). Man hat mit diesen "mächtigen" Progs einfach nicht die richtige Erfahrung.


    Trotzdem vielen Dank für Deine Unterstützung.


    PS: Es geht um Alex, der viele logs zum Vergleichen gegeben hat. u-center könnte auf diesem Weg eine anschasuliche Lösung sein.

    Zitat

    Original von Candid
    So, das Kochrezept.


    [list=1]
    [*]Beide Bilder in Photoshop laden
    [*]Aus einem Bild schneiden wir nun aus, was nicht weiß ist. Das geht wie folgt:
    [/list=1]


    Da fehlt aber noch ne Kleinigkeit... :]

    Klar, ich bin ja noch dran und sichere mir nur die Position! Geht noch weiter, Version 1 ist online :].

    Zitat

    Original von karomue
    ...
    habe das jetzt erst durch candids Einwand begriffen.


    Ja, ich möchte übereinander legen.
    ...


    Hallo Charly


    Uebereinander legen geht halt nur mit Candids Loesung. Bei meiner geht es nur uebereinander.


    Den "Alex" Thread habe ich gelesen. Mir fehlt aber im Moment die Zeit und Geduld mich mit diesem Problem auseinander zu setzen. Das ist mir im Moment zuviel.
