    häääää


    habe da eine andere idee !!


    mit der tel.mute masse ein öffner-relais gegen plus steuern.
    sodass das remote-signal (das remote kabel wird durchtrennt und mit beiden seiten an das relais geklemmt) bei anruf weggenommen wird.


    und wenn die masse dann von der Freisprech wieder weg ist, schliesst das relais
    und der steuerkontakt für remote wird wieder geschlossen.


    das ganze auf eine plantine gelöte mit anschlussbuchse dran und passende kabel verlegt und geklemmt, fertig.




    müsset doch gehen, oder ??

    Moin,


    wusssss?


    Kannst Du das mal bitte aufmalen?
    Außerdem: damit hast Du aus dem Navi immer noch kein Mutesignal......


    Grüße
    Torsten

    "Geht nicht" gibts nicht!
    "Kann nicht" heißt: faul!

    Es wundert mich immer wieder mit welcher Nonchalance an doch recht verzwickte Probleme herangegangen wird.
    Jetzt wundert mich auch nicht mehr warum die Hersteller von Radios inzwischen darüber nachdenken die Radios zuzuschweißen.


    Gerco

    Moin,


    Zuschweißen nützt nix, so lange an den Anschlüssen munter rumgeklemmt wird!


    99% der Radiobesitzer wäre mit einem "schnellen" Muteeingang oder einem NF-Eingang der ein Mutesignal "erzeugt" sobald ein Signal anliegt (ist bei den heutigen Geräten vom Hersteller aus problemlos zu realisieren!) schon geholfen........
    Dann müsste man nicht so viel selber basteln.


    Grüße
    Torsten

    "Geht nicht" gibts nicht!
    "Kann nicht" heißt: faul!

    Zitat

    Original von TorstenW


    Kannst Du das mal bitte aufmalen?
    Außerdem: damit hast Du aus dem Navi immer noch kein Mutesignal......



    ich brauche doch nur die stummschaltung für die freisprechanlage.



    Zitat

    Original von Gerco


    Es wundert mich immer wieder mit welcher Nonchalance an doch recht verzwickte Probleme herangegangen wird.
    Jetzt wundert mich auch nicht mehr warum die Hersteller von Radios inzwischen darüber nachdenken die Radios zuzuschweißen.


    ich will doch nicht das radio aufmachen. so wie du vorgeschlagen hast.
    ich will nur was basteln was dann angeklemmt wird.


    habe dann folgende conrad nummern:


    Lötplatine 527453-59
    Gehäuse 521523-59
    Steckerkombi 743097-59
    Relais Öffner 12V 504206-62


    alles im rastermass 2,5 mm

    Moin,


    Beim Telefonieren jedes Mal knallhart die Endstufe in Standby schalten........


    Nicht eben üblich, aber von der Sache her machbar.

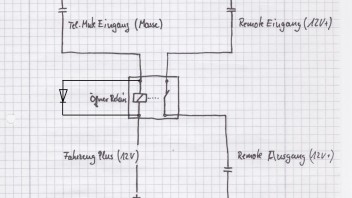

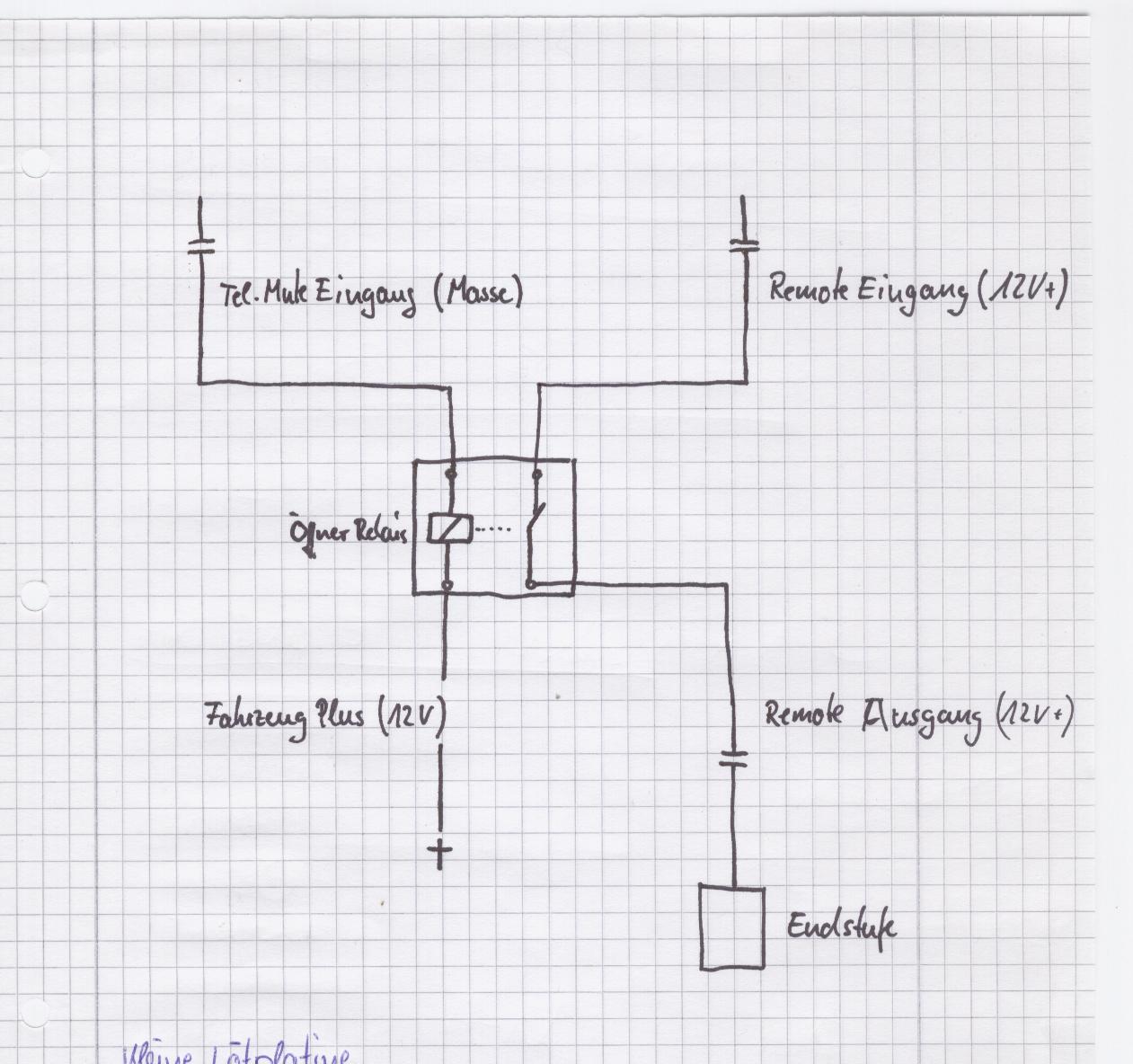

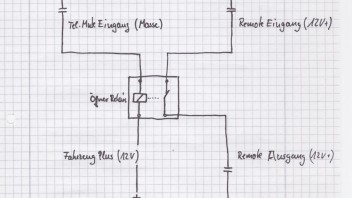

    Falls das auf Deiner Zeichnung Kondensatoren sein sollen, die müssen raus! Du schaltest hier Gleichspannung.
    Dafür fehlt die "Rückschlagdiode" (parallel zur Relaisspule, in Sperrichtung).


    Grüße
    Torsten
    PS: Und Du bist sicher, dass das Radio keinen Mute-Eingang hat?!

    "Geht nicht" gibts nicht!
    "Kann nicht" heißt: faul!

    das sind doch keine kondensatoren, was denkst denn du über mich......


    das sollen nur die verbindungen der stecker darstellen.

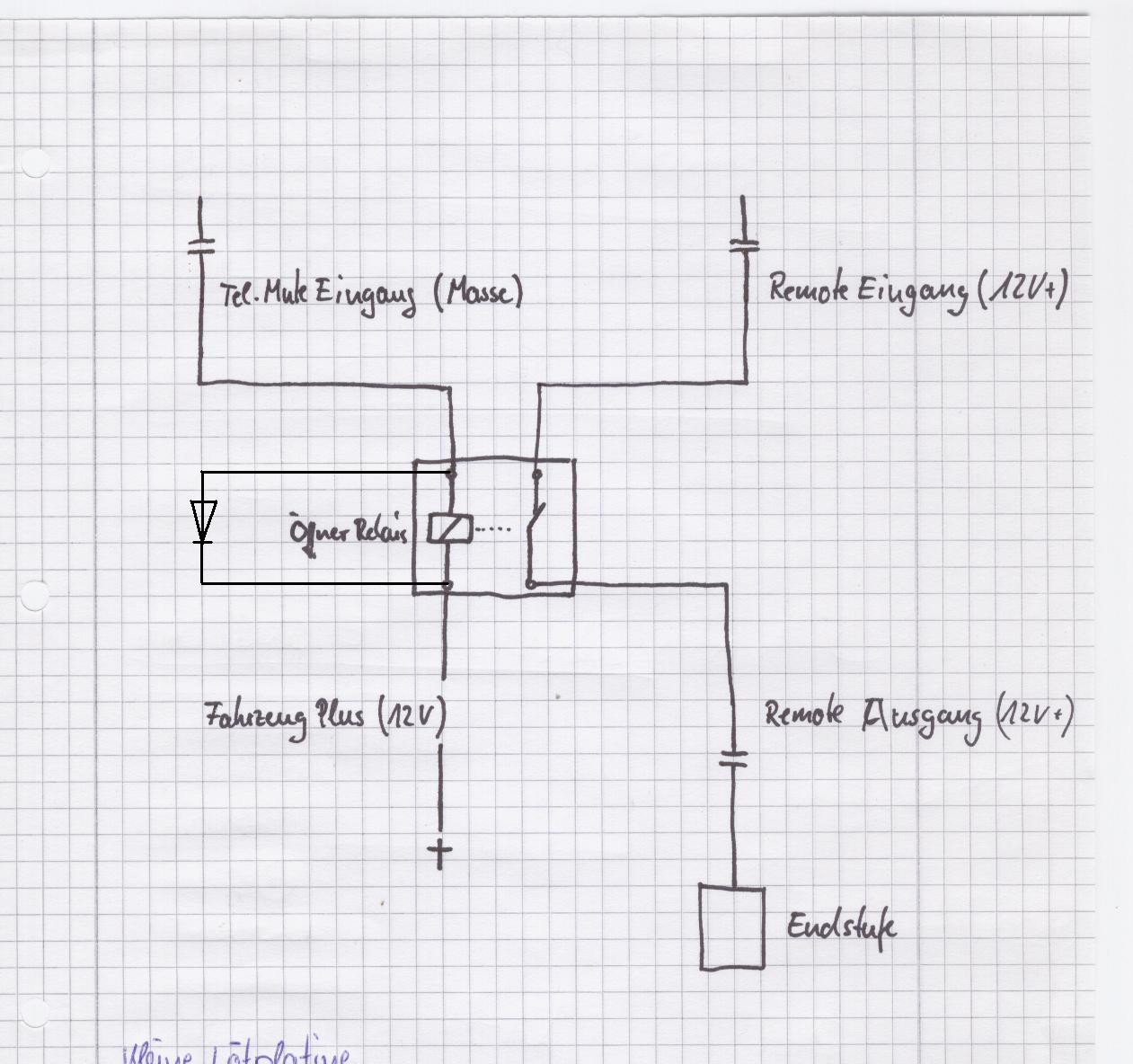

    und wofür soll die diode sein ?? weiss zwar dass die in den relais drinnen sind aber der grund bleibt mir unklar.


    achso definitiv OHNE Tel.Mute !!

    Einmal editiert, zuletzt von matzel82 ()

    Moin,


    Die Diode ist normalerweise nicht im Relais drin, die muss man selber vorsehen. Sie dient dazu, die beim Abschalten der Relaisspule entstehende Induktionsspannung kurzzuschließen, damit diese keine Transistoren etc. zerschießen kann.


    Grüße
    Torsten

    "Geht nicht" gibts nicht!
    "Kann nicht" heißt: faul!

    aha,


    und wie muss ich die dann einlöten. auf meinem schaltplan mit der spitze nach unten oder nach oben. kann mir dass nie merken, habe damit immer probleme.


    :gap

    Moin,


    Der Strom durch eine Diode fließt in "Pfeilrichtung" (von Plus mach Minus).
    Man kann es sich bei einer Diode (als Eselsbrücke :gap ) merken, dass der "dicke Strich" das Minus (also die Kathode) ist.
    Da sie in Sperrichtung kommt, muss der Strich an Plus.
    Bei den meisten Dioden ist die Kathode (also Minus) auch durch einen Strich markiert.


    Grüße
    Torsten

    "Geht nicht" gibts nicht!
    "Kann nicht" heißt: faul!

    werde morgen dann mal zu conrad fahren und das zeug besorgen.


    wenn dann mein neues radio da ist werde ich mal testen ob es geht.
    (ich hatte es donnerstags kaum erhalten, schon kaputt :evil: )


    hauptsache die endstufe nimmt es mir nicht übel, obwohl ich schon kundenfahrzeuge hatte, welche für die endstufe einen schalter hatten um zwischen normalen betrieb und endstufenbetrieb hin und her zu schalten.
    und die sind auch nicht kaputt gegangen.


    die boxen kann ich dann ja in serie produzieren, geld scheffeln :D


    kann man auch mit 4 relais machen, für jeden lautsprecher kanal ein relais...
    es giebt genug leute die kein tel.mute haben....

    Einmal editiert, zuletzt von matzel82 ()

    Moin,


    Zitat

    Original von matzel82
    die boxen kann ich dann ja in serie produzieren, geld scheffeln :D


    Auf diese Idee sind schon andere Leute gekommen! ;)


    Zitat

    Original von matzel82
    kann man auch mit 4 relais machen, für jeden lautsprecher kanal ein relais...
    es giebt genug leute die kein tel.mute haben....


    U.a. bei Conrad gibbet so ein Teil mit Umschaltung für 2 Lautsprecher fertig zu kaufen...........


    Grüße
    Torsten

    "Geht nicht" gibts nicht!
    "Kann nicht" heißt: faul!

    habe bei conrad nur eine z-diode bekommen. du muss ich doch anders rum einlöten oder ??
