Haicom HI-305 III mit SD Slot - Kein GPS-Signal ...

    Hallo,


    habe mir eine Haicom HI-305 III mit SD Slot gekauft und auf meinen hx4700 installiert. Ich habe die Karte über die beiliegende CD installiert. Die SD-Card ist als Datenträger im Explorer vorhanden.


    Das Navi-Programm Navigon schimpft aber: "Kein GPS-Signal ... / sie sind wahrscheinlich irgendwo in der Garage ... " - auch wenn ich im Freien stehe.


    Ich habe noch das GPSInfo von der CD installiert und wie dort angegeben in Navigon den "Com6" Port angegeben. Ich habe schon Tage rumgefummelt und experimentiert, aber nichts, "Kein GPS-Signal ... ".


    Ich bin ein totaler Newbie und habe null Ahnung von PDA und PDA-Navigation. Hat jemand eine Idee wo ich eine Anleitung finden kann wie und in welcher Reihenfolge ich die HI-305 III installiere? Muß in der Navisoftware (Navigon oder TomTom) die Karte zus. installiert sein?


    Sorry vorab wenn meine Frage hier fehl am Platz ist, ich habe über "Suche + HI-305 installieren / Installation ... " nichts für mich finden können.


    Danke, Kazuhisa (Kirzz)


    Hallo Kazuhisa


    Wenn Dein Navi Dir sagt "Kein GPS-Signal ... / sie sind wahrscheinlich irgendwo in der Garage ... " dann hilft nur noch:


    Geduld, Geduld.
    Die Zeit bis zum ersten Fix kann bis zu 45 Minuten dauern. Dies hat den Grund, das der Empfaenger zuerst einmal die Almanachdaten der Satelliten empfangen muss. Fuer die danach folgenden Navigationsvorgaenge braucht dieser Vorgang in der Regel nicht wiederholt zu werden.
    Kleiner Tipp:
    Um die erste Fix-Zeit zu minimieren solltest Du die auesseren Randbedingungen (z.B. Autodach, metallbedampfte Autoscheiben, Haeuserschluchten, Tunnel, dichter Wald oder Fahrbewegungen), die den SAT-Empfang negativ beeinflussen, optimal gestalten. Wie das geht? Ganz einfach, stell Dich irgendwo hin und gib dem Empfaenger RUNDUM FREIE SICHT zum Himmel. STARTE den GPS-Empfang erst wenn Du den Standort eingenommen hast.
    Wenn Du dann noch gleichzeitig ein Log-File aufnimmst (z.B. mit VisualGPSce), hast Du diese Zeit auch noch sinnvoll genutzt. Denn wenn es danach nicht funktionieren sollte, koennen einige User hier im Forum aus diesem Log-File die tollsten Sachen auslesen.


    Fuer alle die sich die Wartezeit verkuerzen wollen, folgt hier in Kurzform eine vereinfachte Darstellung ueber das Einsammeln der Almanachdaten. Die anderen koennen den naechsten Beitrag lesen.


    Wenn man sich die Datenstrecke der GPS-Signale mal naeher ansieht, stellt die sich in 4 Teilschritten dar:

    • GPS-Daten werden von den SAT´s zur Antenne des Empfaengers geleitet.
    • Daten werden von der Antenne zum "Chip" des Empfaengers geleitet.
    • Daten werden im "Chip" aufgearbeitet (Datenauswertung/ -umwandlung).
    • Aufgearbeitete Daten werden vom Chip zur COM-Schnittstelle geleitet.


    Das war es, nicht mehr und nicht weniger.


    Was erkennen wir daraus? Ein GPS-Empfaenger empfaengt nur Daten der Satelliten, er kann also keinem Satelliten sagen "Hallo ich bin hier, nun sag Du mir mal auf welchen Koordinaten ich bin". Also kann er seinen momentanen Standort nur aufgrund der empfangenen Satellitendaten ermitteln. Dies macht er, indem er intern gespeicherte Daten mittels trigonometrischen Funktionen mit den aktuell empfangenen Daten verknuepft und dadurch die genaue Standortposition berechnet. Daraus ergibt sich aber, das ein GPS-Empfaenger zuerst einmal die internen Daten erhalten muss, damit er ueberhaupt korrekt arbeiten/rechnen kann. Diese intern gespeicherten Daten werden Almanach genannt. Diese Almanachdaten enthalten die vielfaeltigsten (13 verschiedene) Einzeldaten. Ohne an dieser Stelle auf alle Details einzugehen, kann man hier vereinfacht von einem Satelliten-Kursfahrplan reden. Das heisst, das der Empfaenger anschliessend genau weiss, welche Satelliten sich auf welcher Umlaufbahn befinden und welche Bewegung diese, mit welcher Geschwindigkeit machen. Da sich die Satelliten im Orbit verteilt bewegen, sind fuer jeden Standort des Empfaengers die Daten der empfangbaren Satelliten zu ermitteln. Denn, wie bereits erwaehnt, dienen die Daten als Referenzpunkte fuer die Positionsberechnungen und muessen demzufolge vor dem Beginn einer Navigation vorhanden sein. Um diese Daten zuerst einmal einzusammeln, scannt der Empfaenger die zur Verfuegung stehenden Satelliten ab und speichert die gesammelten Daten in seinem internen Speicher ab. Dieser Vorgang sollte theoretisch, bei optimalen aeusseren Bedingungen, innerhalb von 12,5 Minuten abgeschlossen sein. Die Praxis sieht allerdings so aus, das dieses Einsammeln je nach Standort/Randbedingungen schon mal bis zu 45 Minuten dauern kann. Hier ist auch eine evtl. Bewegung des Empfaengers von Bedeutung, da durch die Bewegung (Fahrt) die Zeitdauer des Einsammelns verlaengert wird. Daher kann ich immer wieder nur den Ratschlag geben, das der erste Fix im Stillstand erfolgen soll. Hat der Empfaenger erst mal alle erforderlichen Daten erhalten, greift er bei spaeteren Positionsbestimmungen auf diese Almanachdaten zurueck. Das heisst, das dieses Einsammeln nicht vor jeder Navigation neu beginnen muss und dadurch die neue Navigation schneller starten kann.


    PS:
    Ich hoffe das Dein Empfaenger nun schon den ersten Fix schon hat. Wenn nicht, dann warte noch ein Weilchen.

    Sorry, wie (und womit) starte ich den GPS-Empfang?


    Mit dem mitgelieferten Haicom-Programm GPS Information 5.0a - oder mit dem Naviprogramm?


    Ich habe es mit GPS Information 5.0a probiert:
    Erst habe ich den COM Port ausgewählt: COM6: Haicom-HI-305_Ser. Danach (frei auf dem Balkon) habe ich Start GPS gestartet. Dann rödelt das Programm los und rattert haufenweise Daten runter. Nach 65 Minuten sah ich keinen Erfolg mehr und habe das ganze mit Close GPS abgebrochen. War das falsch?


    heul ...


    Da sieht ja schon mal mindestens so aus, dass Daten empfangen werden. Nun gehe imn die GPS Info-Karte. Da solten unten Balken sein, erst mal rote Rechtecked mit einer Zahl drin. Wenn ein fix zusrtande kommt, sind mindestens 3 dann als blaue Balken sichtbar. Soweit zu GPSInfo.


    Du startest GPS immer mit dem jeweiligen Programm. Also bei GPSInfo mit Start GPS. Mache das mal bis blaue Balken kommen. Dann gehe auf Close GPS, beende GPSInfo über das Kreuz oben rechts - leider gibt es keine andere Möglichkeit zunächst, denn das Prog läuft im Hintergrund weiter. Mache danach eiun Softreset, das schließe sicher.


    Dann starte Deinen MN, wie das genau gehjt müsste Dir dann evtl. Alfred sagen - wenn er noch mitliest - denn ich habe keinen MN. Der COM-Port sollte aber noch gespeichert sein - im Gegensatz zu GPSInfo, da muss man ihn jedesmal neu eingeben. MN sollte dann laufen, auch wenn es noch kurze Zeit dauern kann bis er genügend Sats gefunden hat. Hast Du einen Fix mit GPSInfo aber gehabt, geht das so innerhalb 30 Sek.


    MN startet GPS automatisch. Wenn Du Information über den Satempfang haben willst - wieviele Sats derzeit empfangbar sind und wo sie stehen - dann MN beenden und GPSInfo starten....


    Beenden und Softreset danach nicht vergessen...


    Hast Du die Kareten von MN auf einer SD-Karte die in der 305 steckt? Die karten wirst Du nur finden, wenn Du auch den CF-Treiber der 305 (auf der CD) installiert hast. Softresetauch hier nicht vergesssen.


    nju mach mal und melde Dich wieder. Das kriegen wir schon.


    Hallo Charly
    Hallo Kazuhisa


    Klar, ich lese noch mit. Wenn ihr beide mit der CF-Card fertig seid und es an den MN geht melde ich mich dann auch wieder.


    Vorab:
    Im MN werden die Daten natuerlich gespeichert. Einfach unter:
    Einstellungen==GPS=="COM6" "4800 Baud" einstellen

    Hallo,


    ich habe es heute noch einmal mit GPS Information 5.0a (Haicom) probiert.
    Unten am Bildschirm sind zwei "Reiter", 1: Setup, 2: GPS INFO


    Ich habe auf freiem Feld unter "Setup" das ganze mit "Start GPS" gestartet. Er rödelt dann in einem kleinen Fenster Daten runter...
    ...
    $GPVTG,,T,,M,,N,,K,N*2C
    $GPGGA,153644.191,,,,0,00,,,M,0.0,M,,0000*5E
    $GPRMC,153644.191,V,,,,,,,041105,,,N*44
    $GPVTG,,T,,M,,N,,K,N*2C
    ...
    das macht er wie ich bereits geschrieben habe - ohne Ende -


    Wenn ich auf den Reiter "GPS INFO" klicke ist eine Erdkugel zu sehen und rechts davon Daten:
    Date: 2005/11/04, UTC: 14:59:04, Direction: 0, Speed: 0 Km/hr, Status: No Fix, HDOP: , PDOP:
    Lat: 1458 58.0058 Lon: 145808.0008


    Unten entlang stehen Zahlen:
    20 10 25 27 03 31 24 15 16 05 01 26


    Mehr gibts da leider nicht, auch nach einer Stunde ändert sich dort nichts, Balken gibt es hier keine.


    Ist es vielleicht möglich das wir von zwei verschiedenen Programmen schreiben?
    Ich benutze das Programm von Haicom unter Test Programm und für HP Serie (ich hab's auf der CD).


    Sollte dieser Datenlauf nicht auch von allein stoppen und die Daten übernehmen? Ist ein Softreset da zwingend notwendig? Wie weiß ich wann ich (ohne blaue Balken) wann ich das ganze stoppen darf?


    Hallo,


    nochmal langsam - quasi zum Mitdenken.


    GPSInfo (von Haicom) ist wie viele andere ein Tool, mit dem GPS-Daten visualisiert werden können. Die durchlaufenden Zeilen mit $GP... am Anfang sind die von der Maus ständig gesendeten Daten wenn sie an Spannung liegt. Man sieht sie in den Tools wenn der COM-Port und die Baudrate richtig eingestellt sind und das Tool gestartet wurde --> Start GPS. So sind die Daten z.B. von 15:36:44 UTC (-Zeit. entspricht der früheren GreenwichTime), also 16:36:44 unserer Winterzeit. Außerdem kann ich in der GGA-Zeile erkennen, dass die Maus noch keinen fix hatte.


    Um jetzt hier nicht zum x-ten Mal alles nochmal wiederzukauen, lese bitte dringend FirstStep, da stehen gerade für Anfänger Deines Wissens notwendige Informationen drin. Das ist keine Abwertung!!! denn wir haben alle mal angefangen, auch ich war vor 3 Jahren chemisch rein.


    Hm, habe ich nicht Dir in einem anderen Thread das Gleiche schon mal erzählt? Kommt mir so verd... bekannt vor...


    Nun gut. Übrigens: von diesem Viewer gibt es 2 Versionen, das letzte Mal hatte ich den anderen. Muss ich mal sehen, welcher neuer ist... :D


    Also: Datum ist klar, UTC inzwischen auch, Direction weiß ich nicht, können wir auch vergessen - zumindest momentan. Speed erklärt sich selbst, ebenso Status, da steht ja schon "No Fix". Von den xDOP-Werten ist für uns eigentlich nur HDOP interessant, das ist ein Indikator der Genauigkeit. Sollte unter 2 sein, je kleiner, desto genauer ist die Standortbestimmung.


    Lat (itude) und Lon (gitude) sind die Längen- und Breiten-Koordinaten, die aber, wenn noch kein fix da ist, nicht stimmen müssen - meist stimmen sie nichht!

    Die Zahlen darunter sind Satelliten-Nr. der 28 Sats, können > 28 sein.


    Soweit zunächst. Nun kommt es darauf an, wo Du Dich befindest. Bist Du im Zimmer, wirds schwieriger. Für den ersten Fix solltest Du ins Freie gehen, dann erscheinen auch bald rot-geränderte Rechtecke mit Zahlen darin (über der Zahlenreihe unten). Diese Zahlen sind die Empfangsstärkem in dB, wobei 100% = 50 sind. (Es gibt bei manchen Mäusen auch geringfügig größere Werte als 50).


    Kommt es zum -fix, werden die roten Rechtecke für die sats, die in die Berechnung eingehen - sat in use - als blaue Balken dargestellt. Weiterhin kannst Du dann in der Weltkugel oben die Stellung am Himmel sehen, die Gesamtzahl aller sichtbaren sats (sat in view) werden rot, die, die verwertbare Empfangspegel haben (Untermenge der sat in view) grün, sat in use blau.


    Und die durchlaufenden Daten macht er wirklich ohne Ende, nämlich jede Sekunde einen ganzen Datensatz. Wenn Du nun mehr wissen willst, besorge Dir VisualGPSce, da kann man diese Daten mitloggen. Würde ich auf jeden Fall empfehlen, log für ca 20 min aufnehmen und hier posten, dann kann man mehr aussagen.


    Und, wichtig, Softreset vorher, Diese GPSInfo -s - beide - beenden sich nämlich nicht, es gibt auch keinen Exit-Button. Also vor Start eines anderen GPS-Progs Softreset! Sonst ist u.U. der COM-Port noch belegt und ein anderes Prog kann keine Daten empfangen.


    Ich bekomme jetzt im Zimmer auch kein fix, vermutlich ist die sat-Konstallation momentan ungünstig, sonst hätte ich einen Screenshot angehängt.


    Am Fenster ist es momentan leider auch nicht so toll. es regnet.


    Und stoppen kannst Du immer. Nur braucht jedes Navi-Prog erst einen fix bevor man navigieren kann. Dabei läd die Maus Almanach und Ephemeriden-Daten die sie in die Lage versetzen, das nächste Mal schon zu wissen, welche sats sichtbar sind. Außer es ist eine längere Zeit vergangen oder die Maus etwa 500 km (ausgeschaltet) vom Standort des 1. fix verbracht worden. Oder der interne Pufferakku ist leer und konnte die Daten nicht puffern...


    So, jetzt ist es doch schon ein halbes FirstStep geworden. :]

    So, jetzt haben wir gleich 2 Infornationen: obwohl die Daten auf der >Setup-Seite weiter lustig durchliefen, wurden die Informationen auf der GPS-Info-Seite nicht mehr aktualisiert. Auch nach Neustart nicht, erst nach Softreset und Neustart. Da ist also ein Bug drin, ist als Info-Tool nichr empfehlenswert. Wobei ich schon die Version 5.0b habe.


    Der Holux-Viewer - gleiches Erscheinungsbild übrigens - hat V1.5. Könnten die Gleichen sein, 1.5 evtl. ozne Bug.


    Aber: ich stehe auf VisualGPSce!!! Das ist auch wesentlich informativer!!

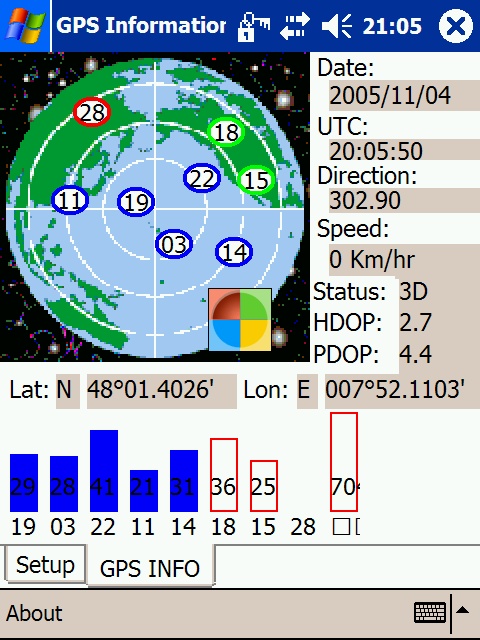

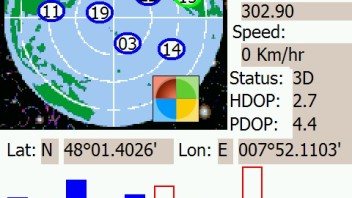

    Und die 2. Info: es gibt ein Screenshot. Wie man sieht, ist der HDOP bei 2,7, das ist recht mies. Liegt an der recht schlechten Konstellation, die sat in use sind zwar nicht so deutlich in "Linie", aber die Genauigkeit ist doch beeinträchtigt.


    Man sieht auch die beiden nicht in die Berechnung genommenen sar´ts 15 und 18. Der 28 ist rot, weil er kein verwertbares Signal bietet.


    Übrigens: warum 18 und 15 trotz verwertbarem Signal nicht in use sind, das entscheidet die Maus selbst.


    Und frage mich jetzt um Himmels Willen JKeiner, was das ganz rechts sein soll, sat ohne Nr. mit 70 dB! Muss leider vermuten, dass das auch ein Bug ist!

    Hallo,


    ich traue mich kaum noch her (habe jetzt gewissenhaft die Ersten Schritte gelesen, und zum hundertsten mal dieses blöde Programm gestartet, einmal über 120 Minuten - ohne Fix!), - aber wo kann ich sonst hin...


    Verstehe ich das jetzt richtig, ein Bug in der GPSInfo 5.0a Version? Brauche ich eine andere Version, ist der Screenshot von der Ver. 5.0b gemacht? Wo kann ich das kriegen ;) ?


    Mit VisualGPSce habe ich jetzt ein ca. 1150 Zeilen langes Logfile erstellt, das waren nur ein paar Minuten. Als Ersatz für GPSInfo kann ich das aber nicht nutzen, oder kann ich damit auch einen Fix kriegen? Ich werde das morgen mal austesten.


    Vielleicht ist auch einfach die Maus kaputt, ein Montagsgerät?


    Gruß, Kirzz

    Hallo Kirzz,


    hänge das log-File mal hier an, unten über Dateianhänge.


    Du willst einen fix der 305.


    Sobald eine Maus an Spannung liegt, beginnt sie die sichtbaren Satelliten abzufragen. Bei den SIRF III-Mäusen von Haicom werden dazu i.d.R. 4 sats mit ausreichender Signalstärke benötigt. Das dauert, wenn die Maus schon mal einen 1. Fix gehabt hatet in letzter Zeit, unter 5 min. Der 1. Fix kann länger gehen, kann schon mal in den Stundenbereich dauern.


    Bei der 305 sieht man sehr gut, wenn sie aktiviert ist, dann brennt die rote LED auf der Seite. Das ist, wenn sie im Slot steckt und der COM-Port richtig gewählt wurde. Die LED geht übrigens in Blinken über, wenn ein fix erfolgt.


    Soweit das technische. Es ist egal, mit welchen Progs man die Maus aktiviert. Bei BT-Mäusen, Kabelmäusen muss dazu noch nicht einmal ein Prog gestartet werden, die Maus muss nur Spannung bekommen, eingeschaltet sein. Das geht bei einer CF-Maus allerdings nur, wenn der Slot über ein - beliebiges - Programm aktiviert wird, denn nur dann bekommt ein CF-Gerät auch Spannung vom PDA.


    Also, bleibe bei VisualGPSce, das bietet mehr Informationen als GPSInfo. Ich möchte auch von meiner Behauptung des Bug etwas abrücken, vielleicht habe ich was falsch interpretiert, dazu müsste ich noch genauer testen. Wofür es aber eigentlich keine Dringlichkeit gibt.


    Zur 305: es kann nicht ausgeschlossen werden, dass ein Defekt vorliegt. Poste dazu das log, dann sehen wir weiter. Deine Beobachtungen sind allmählich doch ungewöhnlich, in der ganzen Zeit hätte schon ein fix erfolgen sollen.


    Natürlich - wie gesagt - führt auch VisualGPSce wenn gestartet zu einem -fix der Maus. Das ist i.d.R. nur eine Frage der Zeit.


    Und nicht ungeduldig werden, wenn das log zu kurz ist wirst Du noch eines mit etwa 20 min aufnehmen, wichtig ist immer nur, dass möglichst gute Sicht zu den Sats besteht. Die 305 bekommt zwar meist auch im Zimmer einen fix, verlassen kann man sich aber nicht darauf.


    Also, poste das log zum analysieren. Und nicht verzagen, entweder kommen wir zu einem Fix oder zu einer Aussage, dass die 305 einen Defekt hat.

    Hallo,


    ich habe die Datei (Log_05-11-2005.txt) angehängt und bin mal gespannt was dort zu finden ist?


    Haicom GPS Information 5.0a habe ich vom PDA gelöscht.
    Gerade habe ich VisualGPSce incl. Logfile gestartet. Wünscht mir Glück.


    Es ist wie Du schreibst, an der Maus leuchtet eine rote LED. Der Treiber der Maus ist installiert, ich habe das Navi-Programm incl. Karte dort installiert, das funktionierte alles einwandfrei.


    Es läuft jetzt 15 Minuten, VisualGPSce macht im Gegensatz zu GPS Information keinerlei Anzeigen, die Anzeige auf dem Reiter "Sig/Nav" ist unter:
    Positionen alle auf "0", Satellites In View: 12. Egal ich lasse es mal laufen. Unten rechts blinkt ein roter Button, das ist eigentlich alles was sich bewegt. Der "heute" Bildschirm schaltet sich ein, sieht aus als ob nicht sehr viel passiert?


    PS: Ich hänge einen zweiten Logfile (Log_06-11-2005.txt) an, den ich gerade gemacht habe.


    Gruß, Kirzz


    Hallo Kirzz


    In Deinem Log-File von gestern passiert nach ca. 5 Minuten etwas was ich im Moment noch nicht genau deuten kann. Bis dahin sieht es so aus als wenn der Empfaenger SAT´s sieht aber noch keinen Almanach geladen hat.


    In Deinem Log-File von heute passiert dieser Effekt nicht, der gestern aufgetreten ist. Allerdings sind Deine "15Minuten" doch recht optimistisch. Denn es reicht gerade mal zu ca. 10 Minuten. Auch hier ist das Datum und die Uhrzeit da. Allerdings fehlen auch hier die SAT-Daten.


    DAher rate ich Dir mal dazu den Empfaenger so fuer mindestens 45 Minuten unter freiem Himmel laufen zu lassen

    Hallo,


    ich habe beim ersten Logfile ein bißchen gekappt weil ich dachte die max. Filesize liegt bei 100 k. Daher nur 10 Minuten, sorry.


    Ich habe einen neuen Logfile angehängt den ich heute abend auf dem Balkon gemacht habe. Ich habe die Maus so geschwenkt das sie freie Sicht zum Himmel hat. Der Himmel ist heute klar, ich hoffe die Daten geben mehr Auskunft als die ersten!?


    Den Logfile gestern habe ich auf freiem Land gemacht, vielleicht ist er deshalb besser als der heutige. Da ich in einer Einfamilienhaussiedlung lebe sind kaum Störer im Weg.


    Danke, Kirzz

    Hallo Kirzz,


    ich befürchte nun leider doch, dass die Maus einen Defekt hat.


    In beiden logs sind:


    - alle Daten invalid gemeldet
    - alle Koordinatenfelder sowohl im GGA- als auch im RMC-Satz leer --> das ist i.d.R. nicht der Fall
    - alle Winkelfelder im GSV sind 00 bzw 000,
    - alle Signalstärkefelder im GSV sind leer.


    So wird auch der gute Rat von Alfred - fürchte ich - leider nichts nutzen. Probieren macht aber nichts schlechter und wir hatten auch schon, dass aussichtslos beurteilte Fälle irgendwie doch noch zum Laufen kamen.


    Wir können auch noch versuchen, einen Factory-Reset auszulösen.


    Es wäre aber nicht schlecht, wenn Du (mit einem netten Gruß vom 303III, 305III,405-Tester K. R. Müller) Dich an Herrn Graziano Carione unter <info@haicom-gps.de> wenden würdest mit der Aussage, dass ich einen Defekt der 305 vermuten würde. Frage, was Du sinnvoll machen sollst und ob er die Maus evtl. tauschen kann.


    Ich nehme an, dass Haicom die Maus tauschen wird, auch wenn Du sie nicht direkt dort bezogen hast. Sonst musst Du Dich an den Verkäufer wenden.


    FactoryReset setzt eine Maus in den Auslieferungszustand zurück. Ist mit ein paar Mauskliks zu erreichen, wenn man Bescheid weiß.


    Leider würde es bei Dir ein wenig mehr Mühe machen, da Du erst entweder GPSMaus oder WinfastNavigator besorgen und installieren musst. Danach müssten wir Dir auch gewissermaßen "die Hand" führen, die einzelnen Schritte nachvollziehbar aufzeigen. Und der Erfolg ist bei diesem Bild leider zweifelhaft, da ich vermute, dass ein interner Fehler aufgetreten ist der eher auf der hardwareseite liegt. Leider. Aber Fehler kommen ab und zu auch bei Markenmäusen vor.


    PS: auch das log von heute zeigt das selbe, über die ganzen 28min 45sek.
