Strecke / Höhenprofil 3D Ansichten

Hallo,

ich hänge gerade an meiner Garmisch Bike Tour Präsi und meine Kumpels sind sehr anspruchsvoll. ( eher die Frauen, die Männer wollen nur angeben ).

So folgendes hab ich vor, vielleicht kann einer von euch ein paar Tipps dazu geben.

Ich will die gefahrenen Touren als 3D Rampe anzeigen. Nur wie...

Die gefahrene Strecke als Band, das sich je nach Höhe auf und ab bewegt. Die Werte hab ich ja rein theoretisch alle. Stelle mit das ungefähr wie eine Fräsbahn Simulation beim CNC 3D Fräsen vor.

Latitude / Longitude = x / y Werte
Altitude = z Wert.

Den Rest brauch ich nicht. Nur wie filtere ich die Werte? über Excel??

Datalogs:
Date: 2005/5/29
Time: 15:25:26
Device ID: default
About total Numbers: 029595
====================
=====================
Record: 1
Event Type: 1
Year: 2005
Month: 5
Day: 26
Hour: 10
Minute: 29
Second: 21.087252
Latitude: 49.557249
Longitude: 8.804867
Altitude: 504.210876
PDOP: 33.391140
HDOP: 26.738302
Satellite No: 3
Speed(KMs/hr): 6.246802
Direction: 16.207100
=====================
Record: 2
Event Type: 1
Year: 2005
Month: 5
Day: 26
Hour: 10
Minute: 29
Second: 22.087193
Latitude: 49.557267
Longitude: 8.804876
Altitude: 504.419708
PDOP: 33.372715
HDOP: 26.717085
Satellite No: 3
Speed(KMs/hr): 6.759846
Direction: 16.548891
=====================

Vielleicht hat sich einer schon mal mit dem Gedanken beschäftigt und dankend abgelehnt.
Für Ideen und Anregungen bin ich sehr dankbar.

Gruß
Markus

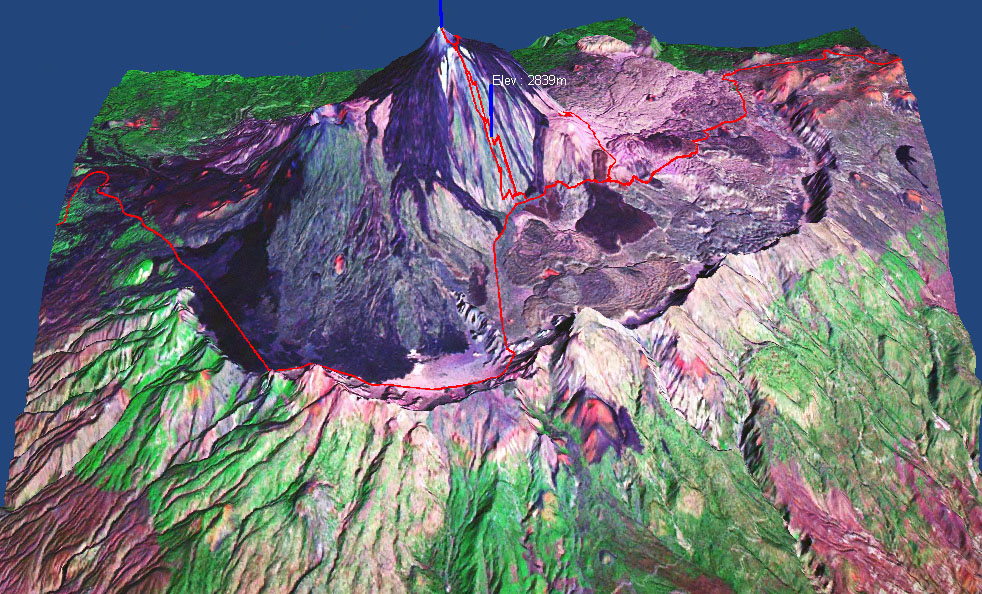

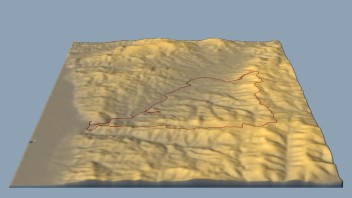

Sowas meintest Du nicht?

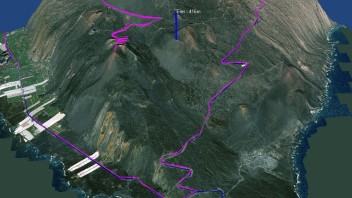

Oder so

mafades
miguel hat doch super Loesungen.
Und dass was Du sagst geht natuerlich auch sehr gut mit CAD software wie z.B. PTC Wildfire fuer das CNC Tooling im Werkzeugbau: x,y,z-Achsen + Zeitachse.
Z.B. auch mit RhinoCam http://www.datacad.de/mechanik/rhino_cam.htm ganz unte auf der Seite als Testversion. Rhino3 ist aber Voraussetzung.
Da kannst Du Dir alles auch schoen am Bildschirm anschauen und 3-D drehen.

Ozi hat doch auch ein 3D Modul? Hier kannst Du etwas dazu lesen http://www.ttqv.com/phpBB2/viewtopic.php?p=32436&
und hier der ozilink den Du ja wohl kennst OziExplorer3D

Hallo Miguel & Hallo Francofritz,

*Miguel*

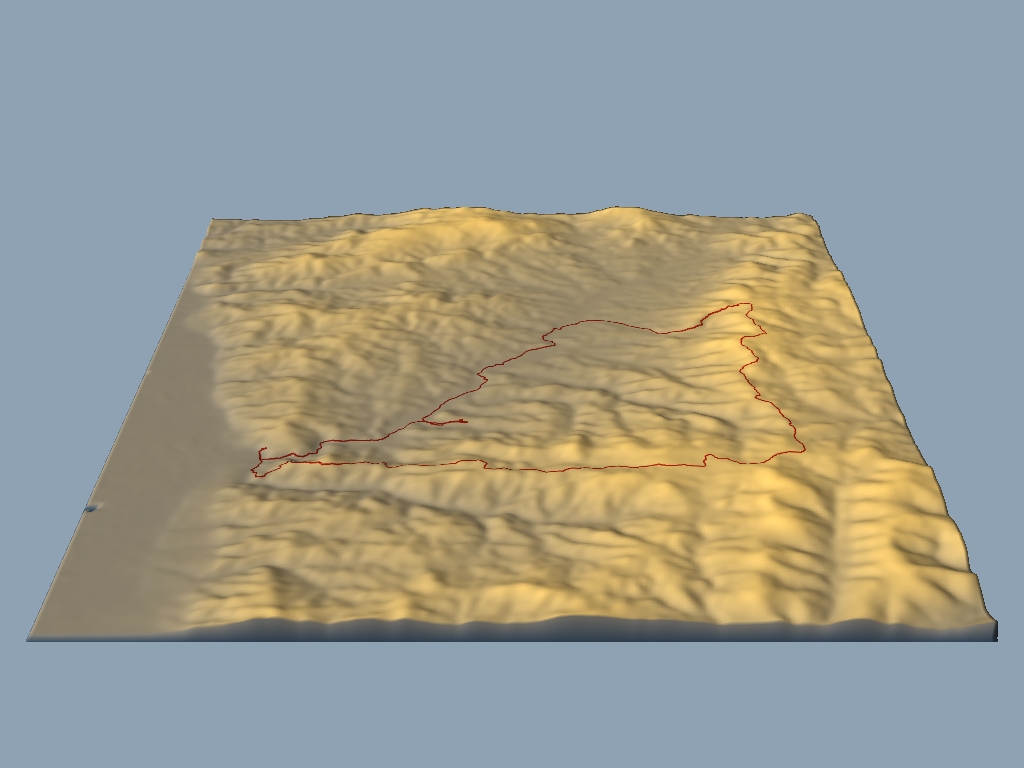

Ja diese Lösungen kenn ich schon, sieht auch gut aus. Was mich beim 2. Bild stört ist das man den Track zwar sieht aber er stellenweise durch das eigene Bilde verdeckt wird.
Bei den von mir verwanden Daten / Tracks handelt es sich um 70 - 90km und da reicht selten die " Bildkachel" ( Magicmaps ) aus um es darzustellen.

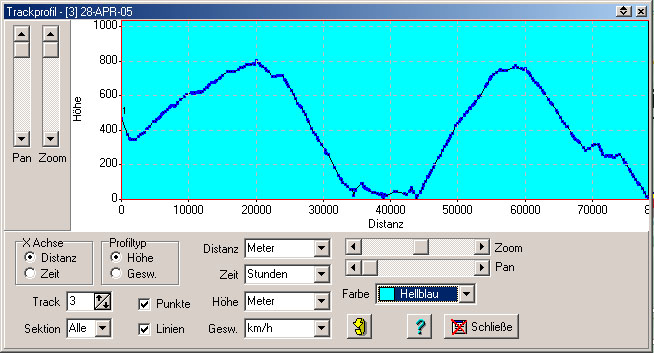

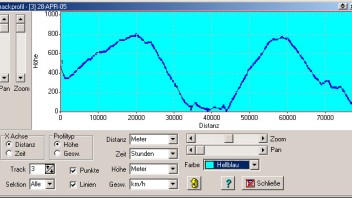

Ich stelle mir vor das ich den Track ( Verlauf ) mit dem Profil kombinieren kann. z.B. die x-y Koordinaten als 2D Verlauf und diese dann mit dem Höhenprofil kombiniert austragen. Das ich nur den Kurs sehe mit dem Profil, ohne Textur / Bild.
Ich werd morgen ( heute ) mal versuchen es an einem Bild darzustellen.

*Francofritz*
Werde mir mal das Rhinopaket anschauen. Mit Ozi3D bin ich nicht so zufrieden, da meine Datenfile stellenweise mehrere km Kantenlänge hat, und dann ist Ozi 3D ruckzuck bei zig 100 MB Datengröße, da ist nichts mit drehen und so,, mal auf die Schnelle.

Will mich am Wochenende mal mit einem Kumpel zusammen setzen der sich mit Cad / Cam Software auskennt, er meinte was von Punktewolke und so...

Bis dahin..

Gruß
Markus

Zitat

Original von Miguel

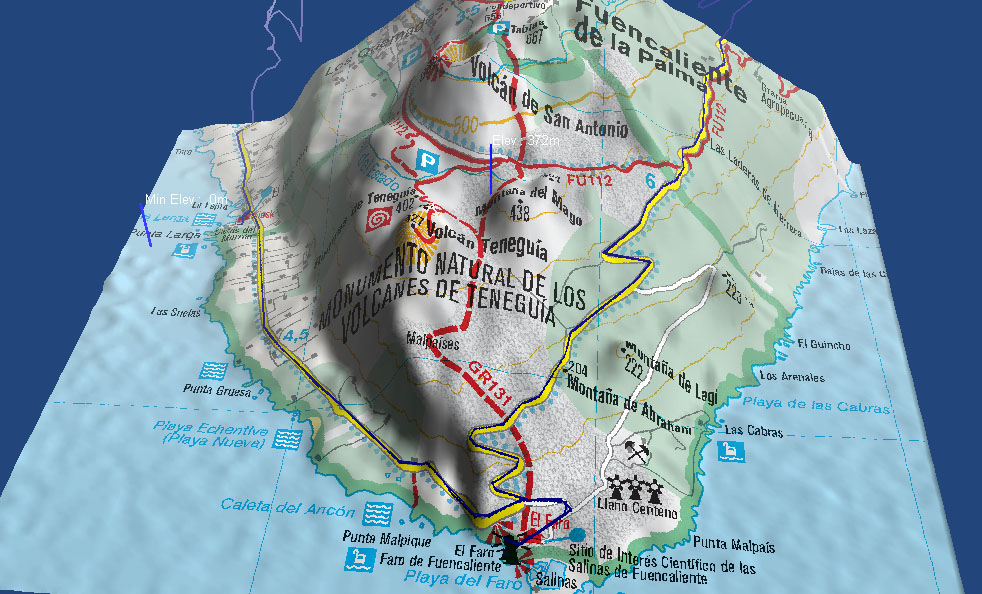

Oder so

Miguel,

Deine Karte sieht ja sehr gut aus.

Hast Du diese Karte produziert in Ozi-3D, GlobalMapper 6.x oder ?
3arc - Dem-Dateien mit eine Topo-Karte als texture 2.Layer überzogen?
Kann Du dazu was sagen, wie und in welchem Programm Du diese Karte erstellt hast?
Ich spiel mich auch mit solchen Kombinationen in Globalmapper

ciao - Hans

Hallo Hans.

du kannst noch 3DEM in deine Aufzählung dazunehmen

Grüsse - Anton

Hallo Hans,

erstmal dankedanke!

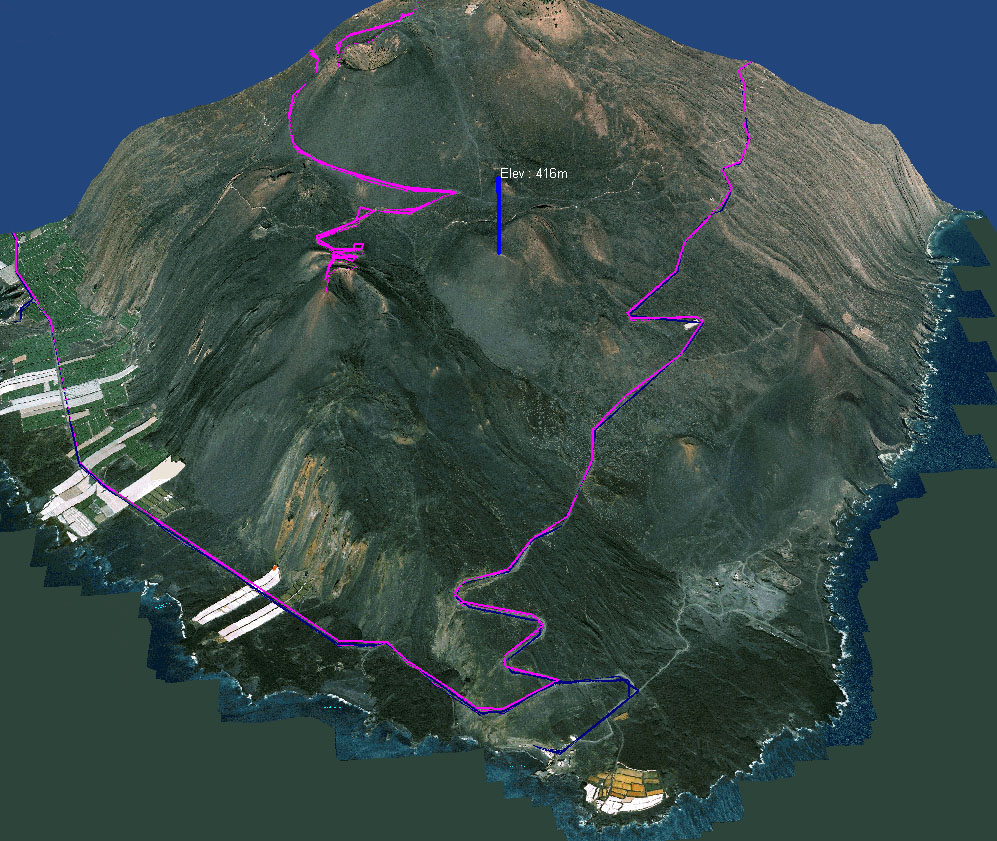

Ich verwende für die 3D Karten nichts weiter als OziExplorer 3D und die schon gepatchten SRTM 90m Höhendaten von CGIAR.
Was mich wirklich wundert ist, daß Ozi 3D so wenig Beachtung findet.
Für mich ist es ein top plug-in für OziExplorer und wird m.E. wirklich unterschätzt.
Um eine Landschaft wirklich zu begreifen, muß man sie, so finde ich, dreidimensional betrachten.

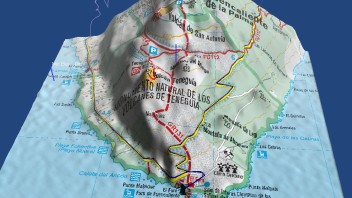

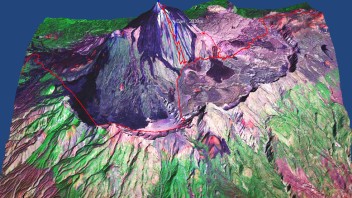

Die Textur stammt von einer Karte von Kompass. So richtig zur Geltung kommt das dann aber erst mit Satellitenfotos.

Hallo Anton,
danke für den Link, benutzt Du 3DEM?

Grüße
Miguel

Hallo Miguel,

ich würde gerne mit Ozi 3D arbeiten, nur erscheinen mir das Datenaufkommen als sehr hoch. Und ich muss gestehen so gute Ergebnise wie Du habe ich bisher noch nicht hin bekommen.

Es wäre interssant zu wissen mit welchen Einstellungen Du arbeitest

Bei dem Beispiel rechnet er ne Weile und das Ding knallt mit 113MB ganz schön in den Speicher, da ist von flüssigem arbeiten nicht mehr die Rede.

*Hans*
das 3DEM sieht auch gut aus, aber wie bekomme ich da einen Pfad reinkopiert? Der auch geographisch an der richtigen Stelle ist?

Gruß
Markus

Zitat

Original von mafades
das 3DEM sieht auch gut aus, aber wie bekomme ich da einen Pfad reinkopiert? Der auch geographisch an der richtigen Stelle ist?

Gruß
Markus

".....routes, and tracks can be read via serial interface and displayed on 3D images and flybys of the terrain, allowing visualization of the path of a trek through the wilderness. ......"

toslink

hi toslink,,,

ja habs gefunden, hatte immer das falsche Format. Und dann die Bezeichnung " File to Screen" na auf alle Fälle hab ich das schon mal.

Nun geht es weiter mit Terragen. Mal schauen was da raus kommt.

Gruß
Markus,

Hallo,
ich suche im grunde sowas aehnliches, nur dass ich aus Landkarten (auf Papier vorliegend) gerne ein Höhenprofil machen würde. GPS-Daten hab ich aber leider keine. Gibts ein Programm, das sowas kann?

Zitat

Original von saz
ich suche im grunde sowas aehnliches, nur dass ich aus Landkarten (auf Papier vorliegend) gerne ein Höhenprofil machen würde. GPS-Daten hab ich aber leider keine. Gibts ein Programm, das sowas kann?

Hallo,

versuch es mit BLACKART
http://www.terrainmap.com/

Grüsse - Anton

Soweit ich das gesehen hab, muss man da ja aber so gut wie alles per Hand machen(die ganzen einzelnen Schritte) ... Gibts nicht auch schon ein Programm, das das ein bisschen automatischer macht?

Zitat

Original von saz
... Gibts nicht auch schon ein Programm, das das ein bisschen automatischer macht?

und das perpetuum mobile . . .
Wünschen kann man viel :gap

Anton
