RGM 2000 Kabel Pinout? Für Axim X30/X3?

    HI,
    wer von euch hat vielleicht ein Kabel für einen Axim X30/X3 übrig?


    Ich möchte mir dieses Kabel selber bauen!


    Ist da ein Max3232 drinne?


    Hat jemand so ein Kabel mal auseinander genommen?


    gruß
    Sloopy

    Jungs gibs denn hier niemanden der mal seine Mouse bzw das Kabel dazu auseinander genommen hat?1


    gruß
    SLoopy

    Hallo Sloopy,


    schau mal auf www.royaltek.com , das ist der Hersteller.


    Die Adapter sind in der Regel recht teuer.


    Gruss, Snoopy

    hi Snoopy (cooler name *g*),
    ja deswegen will ich mir ja auch einen selbstbauen :)


    Nur dazu brauch ich die Pinbelegung


    gruß
    Sloopy

    @Sloopy


    hast du die belegung mitlerweile gefunden?

    Ich hab mittlerweile vieles Gefunden, aber die TX Leitung von PDA gibt nix aus bei programmen wie GPSmaus ?! Sehr seltsam...



    Also ein USB Kabel oder ein PDA Kabel könnte man nun für ca. 5-10 bauen.


    Das is günstig finde ich :)


    gruß
    Sloopy

    Jupps aber wenn du einen X30 neu kaufst bekommst du einen "Reiselade Stecker" der aber glücklicherweise volle Pinbelegung hat :)


    Ich bin selbst noch am Forschen momentan wegen dem TX (habe aber eine Belegung)


    Trozalledem wäre es nett wenn du dein Y-Kabel einmal auseinander nehmen würdest und ein paar Fotos machst :)


    Interessiert mich einmal was verbaut wurde



    gruß
    Sloopy

    Den Reisestecker mußt du zersägen (aber vorne ist ne kleine Platine wo man
    sehr gut ran kann an die Pins)


    ich hab leider kein Kabel, ich hab mir die RGM 2000 per Ebay geholt und keine Lust gehabt 30 zu zahlen (habe für die Mouse alleine schon 36 gezahlt)


    Habe das TTL Signal per Max2323E umgewandelt ins V24 (RS232) mehr is nich verbaut, ich muss nunmal dein Kabel analysieren ob da noch mehr benötigt wird, oder ob da alles nur für die umwandlung der Spannung von 12V auf 5V für PDA und 5V für RGM 2000 gebastelt wurde..



    gruß
    Sloopy


    Sobald du den Reisestecker hast sag ich dir welches Pinning du brauchst, am einfachsten ist schonmal die Stromversorgung, die ist schön verbaut da ist eine Buchste dessen 2 Kontakte mußt du verbinden zum Original Y-Kabel

    Mhm...ich sehe gerade sind da 4 Pins am 323 Chip? Kannst du erkennen welche genau am Chip sind? (dies sind denn nämlich die Signalträger, die anderen versogen die Mouse/PDA mit Strom)


    Was helfen würde ist die Steckerbelegung an der Mouse direkt.

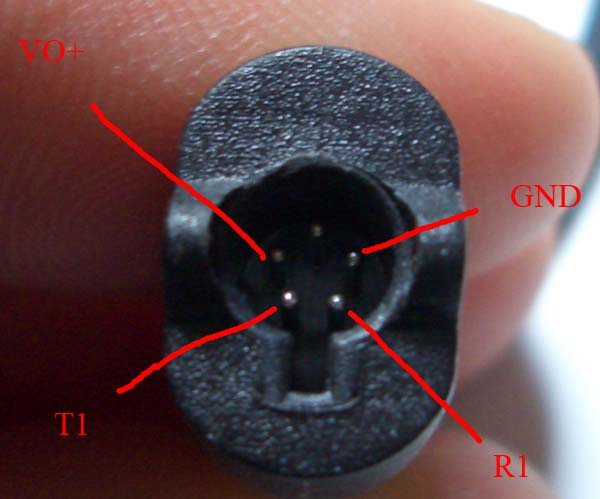

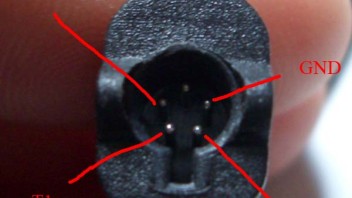

    Also dieser runde mini-sub-D stecker der direkt an der Mouse ist und wo man andere Kabel anstecken kann, welche Kabel führen zu welchen Pins?


    Also im grundegenommen bräuchte ich vom 232 Chip aus oder noch besser vom PDA aus den weg:


    Also


    Rot --> Chip -->Mouse (Kabel zur Mouse= Blau)
    Blau --> Chip --> PDA



    Welcher Pin am 232 Chip, und welche Farbe das Kabel beim PDA hat ist egal.



    gruß
    Sloopy

    Einmal editiert, zuletzt von Sloopy ()

    Super vielen dank für die Infos!


    Sobald dein X30 da ist werd ich dir genauso helfen.


    Leider müß wohl erstmal mein Kabel funzen damit ich die Richtige Belegung finde :(


    Es existiert leider KEIN X30 Pinout im Netz lediglich ein "halbes" Pinout des vorgängermodells X3 das aber so ziemlich (wenn auch nich 100%ig) baugleich ist.


    Und zumindest is RX (serial Port 1 - Com Port) Eingang richtig, wenn deine Mouse im richtigen Modus Arbeitet für das passende Navi-Programm müßte sie denke ich schon so funktionieren (hoffe ich)


    Was mich wundert ist das Vo+ zum Chip geht vom PDA aus.


    Also das der PDA wohl irgendwie den Chip versorgt bzw der Chip den PDA oder die Mouse.


    Der X30 hat zwar auch Vo+ aber der wird NUR als eingang genutz (vorteil= Der Akku vom PDA wird nich endladen bei einem Eingesteckten Ladegerät)


    muss ich wohl noch ne Runde drüber grübeln....


    viele gruße
    Sloopy

    hmm.. da hab ich mich wohl falsch ausgedrückt

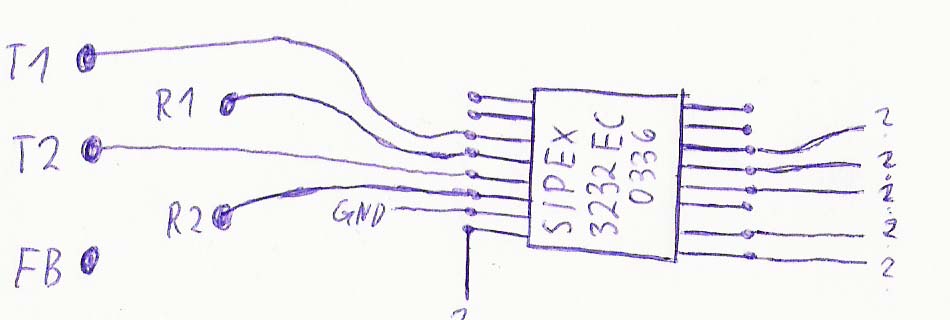

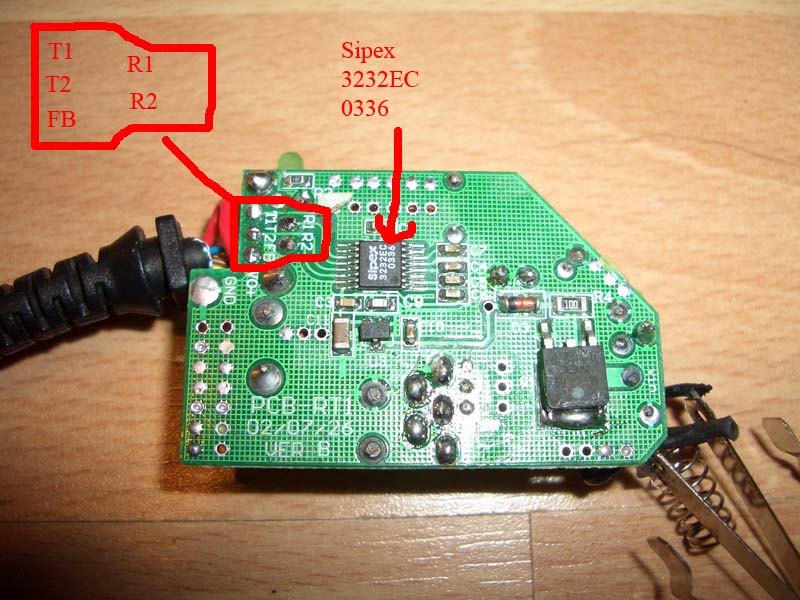

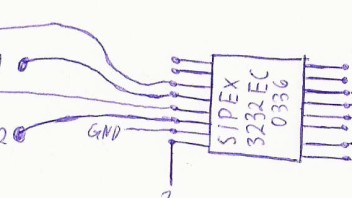

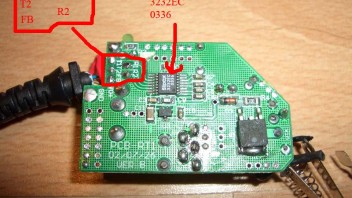

    also T1,T2,R1,R2 landen wie auf der Zeichnung direkt im Chip.

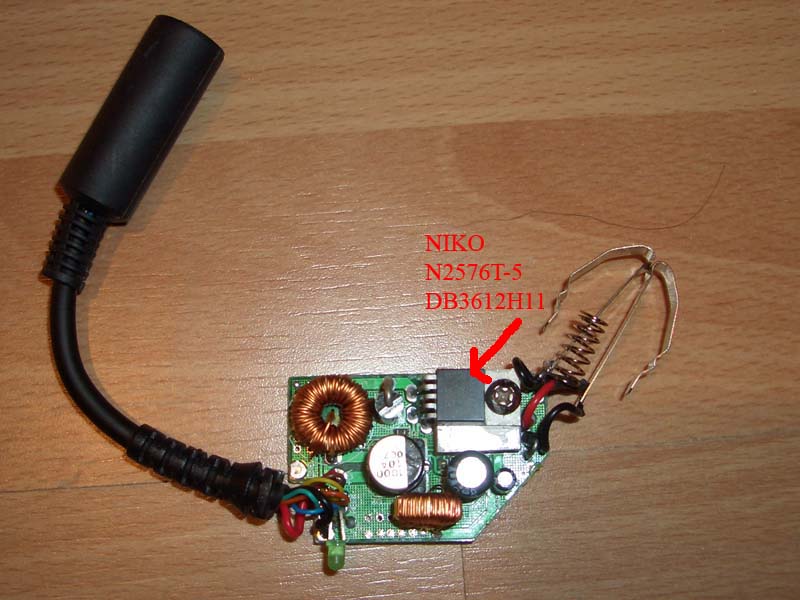

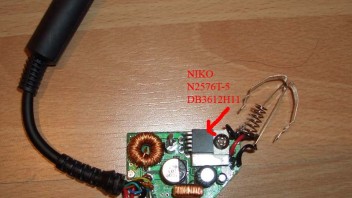

    Vo+ und GND landen vom PDA und von der Maus an der selben Stelle auf der Platine. Was damit passiert keine Ahnung. Wahrscheinlich kommt beides einfach nur vom Zig-Stecker, wird umgewandelt und geht dann als 5 V in Maus und PDA.


    Die Pins auf der Zeichnung mit ? kann ich nicht nachvollziehen.
    Die 2 Pins linke reihe unten scheinen aber für die Stromzufuhr für den Chip zu sein. Wie viel V - keine Ahnung.
    Sind aber nicht direkt mit PDA oder Maus verbunden.


    ----------------------------------
    Achtung laienhafte Theorie:
    Ich glaube, dass GND aber sowohl von Maus, PDA und Chip zusammenlaufen müssen. Da die GND-Leitung jeweils für den "Rückgang" der Leitung ist.


    R1 und GRD zum empfangen der Daten von der Maus
    und
    T1 und GND zum senden zu der Maus


    Kann das sein, oder ist einfach TX und RX eine Schleife?

    2 Mal editiert, zuletzt von Faltplanverweigerer ()

    naja die Mouse sendet ja nicht V24, daher der Max232E (oder halt der Baugleiche Billig Chip den sie hier genutzt haben) der den Pegel umwandelt das PDA/PC ihn verarbeiten können.


    in deinem USB Kabel kommt zusätzlich noch ein Wandler rein der das RS232 Signal umwandelt in USB- USB+. KOstenpunkt 10 bei Reichelt


    Die RGM 2000 nutz dafür einen billigchip von ähh Prolife oder Protec (irgendwas mit P)


    Wie dem auch sei, der Signalweg bei RX sowie TX ist von ist immer-->


    RGM 2000----(TTL)--->Chip --(RS232)---> PDA


    und wieder zurück


    Du wirst recht haben mit den beiden Pins (habe ich wohl auch falsch gelesen?)


    Die sind nur für die Stromzufur da.


    Naja bleibt das Problem mit dem TX Pin am X30 :(


    Vielleicht ist ja jemand hier im Board einmal so nett und nimmt sein Y-Kabel für den X30/X3 einmal auseinander?!?!


    Die "halbwahrheiten" hier im Board das die RGM 2000 teilweise elektronik auf das Kabel verlegt, die aber immer gleich ist, ist nur halb richtig.


    Ledigilich das Signal wird verändert, die Mouse ist aber auch ohne Kabel voll funktionsfähig wenn man ein Endgerät hätte das kein RS232 Signal braucht sondern TTL
