Optimale Größe Karten nach PW?

    Hallo,


    der Urlaub naht und ich sollte mich dranmachen, die PW-Karten zu erstellen.


    Kann mir jemand im Telegrammstil die optimalen Einstellungen durchgeben?


    Ausgang ist die Bayo-Karte (F), entspricht der TOP50.


    8 bit, mit/ohne Dithering?, 3x3, wgs84, PW3, PPC komp., mit/ohne Übersichtskarte?, Skalierung 0,85 %, Überlappung 6%?


    Zur Überlappung: habe es bislang noch nicht fertiggebracht, "Serienkarten" zu erstellen.


    Vielleicht hat ja auch jemand Lust, einen Workshop zu erstellen? Wäre ich gerne behilflich, Redaktoren-Berechtigung einholen, Umgang mit cms... :]

    Hallo Charly,


    BAYO habe ich nicht, aber für TOP50 benutze ich folgende Einstellungen:
    8-bit = 256 Farben / Dithering on
    Komprimiert
    bei Einzelkarten keine Übersichtskarte, da nehme ich eine 200.000er der Gegend
    3x3 WGS84 (PW3)
    PW3 PCC kompatible


    Skalierung: 0,85 bei TOPO50
    HQ on
    Überlappung 6%
    Gitternetz - nach Bedarf
    Zu Serienkarte --- to be continued in Kürze


    ciao - Hans

    Hallo Charly,


    ... da war Hans schon schneller :)


    ... eine gute Erklärung für den Export findest Du HIER


    ... hast Du die Bayo als tiff, jpg oder bmp vorliegen, dann kannst Du wie folgt vorgehen:
    Karte nach PDA-PW exportieren | Kartenausschnitt wählen und Markierungen setzen, sonst wie beschrieben ....


    Ich mache normalerweise immer eine Übersichtskarte dazu (40%), weil PW leider nicht ganz so einen guten Zoom hat wie Ozi.


    Vielleicht sollten man mit einem Workshop auf die 4er Versionen warten, könnt ja bald kommen ;)

    Mehre Kartenauschnitte der gleichen Karte auf einmal exportieren


    1. Verfahren



    Datei - Karte nach Pathaway exportieren
    grauer Kartenauschnitts-Rahmen erscheint
    Im grauer Kartenauschnitts-Rahmen einen Rechtsklick
    "neue Seite einfügen" auswählen
    Es erscheint eine weiterer grauer Kartenauschnitts-Rahmen "Seite 2/2" leicht versetzt, zur besseren optischen Wahrnehmung, zum bereist existierenden Kartenauschnitts-Rahmen "Seite 1/2"


    Mit der Maus kann man nun diesen neuen Kartenauschnitts-Rahmen "Seite 2/2" verschieben, passen zum Anschluß an den bereist existierenden Kartenauschnitts-Rahmen "Seite 1/2"


    Das läßt sich mehrmals, aber nicht beliebig oft wiederholen - hängt von der Karte ab.
    Anschließend - Exportieren


    Bei diesem Verfahren kann man sich eine Übersichstkarte mit den Teilkarten Seite n/M ausgeben lassen
    "Übersichstkarte drucken" anhaken



    2. Verfahren mit Multiseiten-Ausdruck entlang Routen / Tracks (siehe Handbuch)


    Diese Funktion dient zum automatischen Ausdruck mehrerer Seiten entlang einer Route oder eines Tracks.
    Da die Multiseiten-Funktion immer eine Route oder einen Track zum Folgen braucht, kann die Funktion nur aus dem Popupmenü einer Route oder eines Tracks in der Karte aufgerufen werden.


    Die Funktion steht in drei verschiedenen Varianten zur Verfügung:


    · Drucker gibt die Seiten auf dem Drucker aus
    · Export in BMP-Datei erstellt entsprechende Bitmapdateien auf der Festplatte
    · Karte nach PathAway exportieren erstellt entsprechende Kartendateien für PathAway


    Wählen Sie eine der drei Varianten aus, also Drucker, BMP oder PathAway und es öffnet sich das von der normalen Ausgabe auf Drucker, in Bitmap oder nach PathAway schon bekannte Fenster, siehe Drucken", erweitert um die Optionen für Multiseiten-Ausgabe.


    Überlappung Das Feld bestimmt, wie weit sich die Seiten überlappen. Ein Wert von 0% bedeutet keine Überlappung, je größer der Wert, umso größer die Überlappung.


    Den PathAway-Karten wird automatisch eine fortlaufende Nummer an den gewählten Dateinamen angehängt.


    Ausserdem steht natürlich das TTQV-Forum, insbesondere http://www.ttqv.com/phpBB2/viewtopic.php?t=5146 zur Verfügung.



    ciao - Hans

    Haalo Cludy,


    .... ich sehe gerade, da ist ja die WPST [Wiener Pathaway-Support-Truppe] ausgerückt, damit Charly rechtzeitig zu seinen optimalen Urlaubskarten kommt :D


    ciao - Hans

    Hallo Hans,


    ... na klar, Charlys Frankreich Urlaub naht und er braucht perfekte PW Karten und mit dem WPST sollte das gut werden :gap

    Wenn ich Euch nicht hätte... :]

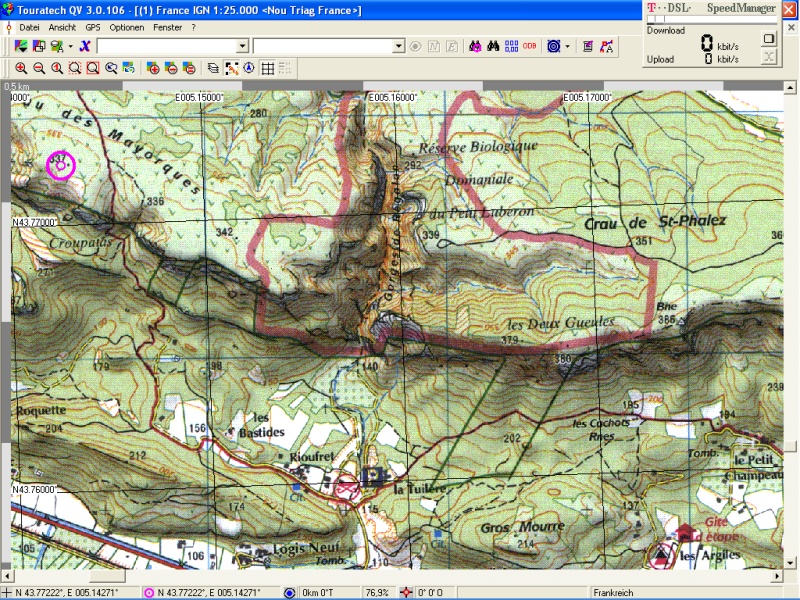

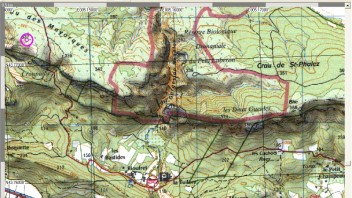

    Also die Bayo liegt als CD vor. Und es geht auch darum, wie groß wählt man den Ausschnitt optimal, damit auf der PW-Karte noch die ursprünglichen Details sichtbar sind, aber die Karte eben auch so groß wie möglich ist.


    Ich habe bislang festgestellt, dass bei einem größer werdenden Zoomfaktor irgendwann die Karte verschwindet. Warum und bei welcher Größe und Zoomfaktor konnte ich noch nicht ergründen.


    Die Bayos sind ja leider in der Farbdarstellung nicht so toll. Da ist Optimum schon gefragt. So muss man im Bild schon genau schauen, um den Weg noch zu finden. :)

    Hallo Charly,


    Topos zoome ich auf ca. 12% mit einer Skalierung von 1 und komme damit sehr gut zurecht, alle Details gut sichtbar.

    Hallo Schnoeppi,


    .... das hast Du echt super schön gemacht.


    Nur noch kurz zur Skalierung, wie auch aus den Bildern von Schnoeppi gut zu sehen ist, gibt die Skalierung das Größenverhältnis (Zoom) der PW-Karte zur Karte in TTQV an.
    Gibt man zB bei der Skalierung 0,8 an, wird die Karte in PW mit einem Zoomfaktor von 80% erstellt, also kleinere Darstellung.

    Danke schön für die Blumen Cludy, :gap


    die Skalierung auf einen kleineren Zoom unter 1 bringt meines erachtens nach Vorteile, denn es hilft oftmals die Karten "besser" lesbar zu machen... Dies muss man jedoch individuell für sich rausfinden.

    Zitat

    Original von Schnoeppi
    Hallo Karomue,


    na da haben die anderen ja fleissig geantwortet während ich das mal zusammengestellt habe. :D


    Hallo Schnoeppi,


    ... war vermutlich eine telepatisch organisierte Arbeitsteilung :)


    Zitat

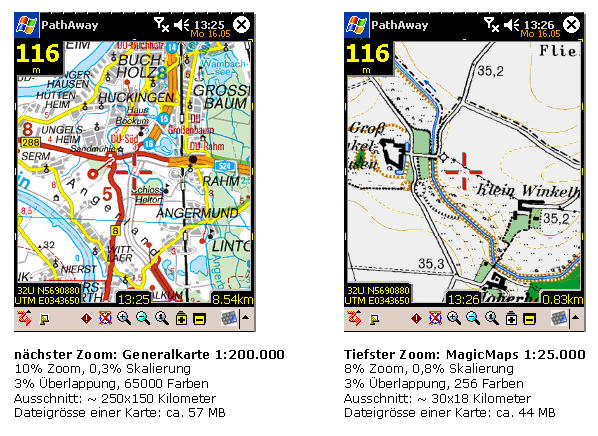

    Anbei eine kleine Übersicht über meine Exporteinstellungen.


    Eine kleine Auflistung mit Screenshots Karten in Pathaway gibt es unter:


    Sehr schön dargestellt - in der traditionell bekannten "Schnoeppi-Qualität" :applaus


    Noch eine Anmerkung zum Skalierungsfaktor:
    Ich benutze bei TOP50, AMAP etc. auch den Skalierungsfaktor 0,85 und bin sehr zufrieden mit der Lesbarkeit. Der Skalierungsfaktor ist ja eine rein individuelle Einstellung bezüglich Lesbarkeit und in der Folge der Dateigröße.
    Aber ich verstehe nicht, warum Du meinst ein Skalierungsfaktor <1 "hilft oftmals die Karten besser lesbar zu machen."
    Mit Skalierungsfaktor =1 wäre sie 1:1 so lesbar wie am PC mit
    Skalierungsfaktor <1 wird die Schriftgröße kleiner.
    Kannst Du [minimal] kleinere Schrift besser lesen?


    Da würde ich eher HQ on einschalten oder Dithering - zur Not auch Kompression - off.


    Oder habe ich Dich mißverstanden?


    ciao - Hans

    Danke Ihr.


    Sehe schon, 10%/12%, 1,0/0,9...


    Aber ich habe ja noch etwas Zeit. Und mit 10% bekomme ich den Luberon in 2 Teilen drauf, wenns 3 werden ist das nicht so tragisch. Werde das mal mit der Auflösung mit der Papierkarte vergleichen und die Zoomstufen ansehen.


    Sollte ich - wider Erwarten - neue Erkenntnisse bekommen, melde ich mich. Ist eine Arbeit, die zum derzeitigen Wetter passt. :] oder besser X(


    Genau diese Diskussion kann dazu führen - mal von persönlichen Einstellunen abgesehen - dass letztlich ein optimales Ergebnis dabei herauskommt. Und das wäre doch schon Grundlage für einen Workshop... :]


    Im Forum fehlt eine Funktion: einen ganzen Thread in einem Rutsch kopieren zu können. Da bräuchte man nicht alle Einzelteile zusammen zu klauben.

    Hallo Schnoeppi,
    bei der Generalkarte tickt der Export mit 65.000 Farben aber nicht !!
    Bei meiner Karte ist dann anschließend nichts zu erkennen nur bunte Punkte.


    Bei all den anderen Angaben stimme ich voll zu, sind absolut O.K.
    Aber bei der Generalkarte denke ich sollten es auch nur 256 Farben sein.
    Ggf. musst du Deine ansonsten sehr gute Anleitung nochmals korrigieren.


    Gruss YAK
