Navpilot II hat anscheinend Sat-fix, aber keine Navigation auf TomTom 3.0

@cadkiwi
wenn es tatsächlich klappt mit deiner Modifikation wär das für viele Nutzer von Vorteil. Also gar nicht fragen sondern posten!

Ps: Den Stecker mit dem Heißkleber mach ich nich auf

Gruß
The Alc

Hallo,

meine Maus zeigt immer SAT an und ich habe immer Empfang, aber die Maus hängt so wahnsinng hinterher, hab schon alles probiert, selbst andere Geräte von Freunden,.... aber nichts brachte Erfolg gegen das nachlaufen aber dabei ging es zuvor schon mal ????

Danke

Hi,

@The Alchemist: den Stecker kannste beruhigt zu lassen.
Das kleine schwarze Kasterl wo alle Kabel zusammenlaufen ist der Verursacher und dort setzt die Modifikation an! Aber wenn Ihr sie seht, dann werdet ihr über die Simpelheit lachen!
Doch es ist wie mit der Bombe: Welches Kabel? Rot oder Blau?
Es muss halt das Richtige sein...
Morgen früh läuft sie dann nun seit 48h und ich wette, ohne probleme. Die Maus ist vom Empfang her ja eigentlich sehr gut! Die liegt gerade hinter/unter dem Beifahrersitz zwecks Verstecken vor Langfingern und blinkt fleißig vor sich hin, hat also einen Fix, wow...

So, nun noch mal zu den Einstellungen, denn diese macht man am besten vor dem Mod, obwohl man ihn jederzeit rückgängig machen kann, sollte eine Umprogrammierung von Nöten sein...

@moppeddriver: Ja, richtig gemacht!!! Was du siehst sind die Breiten und Längen auch die Höhe und in den anderen Fenstern noch viel mehr... Klick mal aus Spaß auf Raw Data, dort siehst du die Nachrichten, die die Maus schickt, im Rohformat. Dort steht kodiert die Position und vieles mehr. Jede Zeile steht für EIN Protokoll, wie du siehst wiederholt sich das ständig. die ersten Buchstaben in jeder Zeile sagen dir, um welche Nachricht es sich gerade handelt. So ist z.B. $GPRMC eine der wichtigsten Datenpakete, denn da steht die GPS-Position drinnen...
So kannst du direkt sehen, welche Protokolle gerade aktiv sind.

Zu den Einstellungen, hier ist die Reihenfolge wichtig, damit die Maus die Einstellungen nicht vergißt! ;D

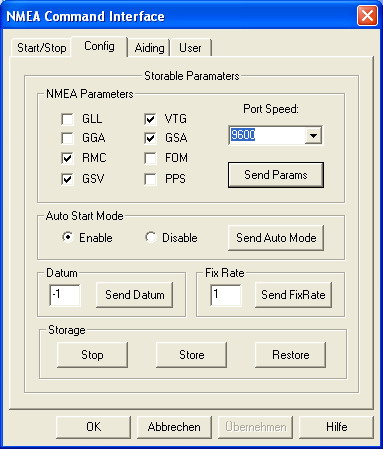

Also was man im Bild unten sieht, ist das Command->Config Fenster. Hier werden die Einstellungen vorgenommen.
Zuerst sollte man die Geschwindigkeit wählen, mit der die Maus die Daten versenden soll (optional). Ich habe 9600 gewählt, das sind genau 1200 Zeichen pro Sekunde, denn je nach Protokollauswahl versendet die MAus schon mal an die 500 Zeichen jedes Mal und bei standard 4800Baud (600Zeichen/s) kommt man da schnell an die Grenzen und die Maus ist eigentlich nur am Senden. Bei 9600Baud sind die Pausen zwischen den einzelnen Paketen größer und die Navisoftware hat mehr Zeit zum arbeiten und das PDA kommt damit auch noch spielend zurecht...

Jetzt drückt man auf 'send params' und die Maus übernimmt sofort das neue Tempo und jetzt müssen wir natürlich die PArameter der Verbindung anpassen... Also auf 'Ok' und dann auf 'Comm' und dort 9600Baud auswählen. Schon rattern wieder die Daten in den geöffneten Detailfenstern.

Und nun zum letzten Mal ins Command->Config Fenster. und nun folgendes auswählen:
Erst wähle man die Protokolle so, wie zu sehen (RMC, GSV, VTG, GSA), wobei man noch auf VTG verzichten könnte... Doch das alleine schluckt nicht viel...
Dann hat man alles Nötige und Sinnvolle zum Navigieren mit TT5 und Konsorten, auch für Navigon denke ich...
Dann wieder 9600 als Tempo auswählen.
Jetzt kommt das feste Speichern in der Maus:
'Stop' klicken, dann 'send params', dann 'store'
Zur Erklärung: Man hält die MAus mit stop an, danach werden die Parameter gesetzt und schließlich (geht nur im stop-Modus) werden diese dauerhaft mit store im Speicher abgelegt.

Jetzt steht die Maus, wie läuft sie wieder? Nun hierzu einfach auf den bezeichnenden Reiter 'start/stop' klicken und dann einfach den obersten Knopf auswählen: 'send start'

Ihr habt die Maus nun eingestellt und macht ruhig mal einen Test, indem man sie vom Saft abtrennt und nach ein paar Minuten wieder ansteckt. Jetzt sollte sie brav bei 9600 Baud die vier gewählten Protokolle senden (Notfalls muss man bei Comm die Verbindungsdaten nochmal anwählen...)

Jetzt TomTom oder das Navitool des Vertrauens starten und dort natürlich auch auf 9600 Baud und Kabel-GPS oder ähnliches umschalten.

Schwupps, es geht...

Jetzt fehlt nur noch der versprochene Mod des Adapterkabels... Der kommt wohl erst am Donnerstag Abend, da ich dann erst wieder ne Kamera in der Hand halten kann.

Noch Fragen?

Gruß,
cadkiwi

Mit verlaub:
moppeddriver benutzt wenn ich es richtig verstanden habe den Medion Navigator 4.2, dafür sollte er nur die Protokolle GGA und VTG aktiviert haben.(sonst kann es zu Komplikationen;Nachhinken kommen,siehe auch diverse Erfahrungsberichte). Bei meiner Maus hab ich GGA, VTG und RMC aktiviert .(RMC wird vom Destinator benötigt). TOMTOM ist dagegen ein Programm, das mit fast jedem Protokoll bzw. jeder Protokollkombination klarkommt.
Das es irgendwie bei 9600 Baud besser läuft hab ich auch schon gemerkt, hatte aber bislang keine plausible Erklärung dafür. Wenn man den Mobile Navigator installiert, stellt man sogar fest, daß die vorgegebene Standardbaudrate für die Maus bei 19200 liegt. Die kann man nur leider nicht einstellen.

( @cadkiwi, das du in dem kleinen Kästchen mit dem Prolific Chip rumbastelst ist mir schon klar, ich wollte bloß nicht, das einer fragt ob ich ein Foto von meiner Heißkleberaktion machen kann :gap)

Gruß
The Alc

Hi und guten Morgen,

jaja diese Protokollschlacht... ;D
Ich kenne da nur den TT3 und 5 und hatte auch mal den MN4.2 getestet. Aber die Darstellung gefällt mir beim TT am besten auch ist er flüssiger in der Darstellung, zumindest auf meinem alten MDA. Die Bedienung ist Geschmackssache, aber auch hier mag ich den TT5...
Mit den Protokollen muss man wohl rumspielen. Dies kann man aber am besten direkt am PC und in Verbindung mit dem PDA machen. Aktivieren und testen. Und nach Möglichkeit nur die wirklich benötigten Protokolle auswählen, da stimmst du mir doch zu the alchemist, oder?
Wenn es dem MN4.2 reicht, das nur GGA und VTG aktiviert sind, um so besser. Da wird die Übermittlung sehr schlank.

Warum es bei höherem Tempo besser wird, versuchte ich ja bereits zu erklären... Programmtechnisch weiß ich natürlich nicht, wie es bei TT und MN gemacht worden ist, aber die serielle Schnittstelle ist da IRQ-gesteuert und immer, wenn ein oder paar Byte angekommen sind, wird das Programm unterbrochen und die Datenverarbeitung kommt an die Reihe. Wenn man schneller übermittelt, dann kommen diese Anfragen zwar öfter, jedoch bleibt die Anzahl gleich pro Sekunde und die Anwendung hat die aktuellen Daten schneller! Deswegen hinkt es weniger hinterher. Wie gesagt kann es schon bei 4800Baud schnell sein, das die Maus gerade die letzte Nachricht abgeschickt hat und dann schon wieder von vorne loslegt, die Übertragung aller Daten also fast die gesamte Sekunde benötigt.
Ich habe auch schon mal die 115kBaud ausgetestet und war auch sehr zufrieden, jedoch kommt damit nicht jedes Tool zurecht. Ich habe da noch so einen GPS-Tuner und der kann maximal 56kBaud. TT kommt damit aber erstklassig zurecht. Das sind ja dann so ca 14kByte pro Sekunde und wenn die Protokolle insgesamt pro Sekunde 500Byte verschlingen, dann ist die Übertragung schon nach ca. 35ms beendet und die Anwendung hat dann noch 0,965 s Zeit, die Daten zu verarbeiten und anzuzeigen.
Leider kann das Tool (u-Nav) nur diese drei Geschwindigkeiten: 4800, 9600 und 115kBaud. Schön wären noch die anderen beiden 19200 und 56kBaud.
Diese wären ideal... Deswegen nehme ich wenigstens die 9600Baud.

Ich hoffe der Sachverhalt wird so ein wenig klarer... Oder ist noch was unklar?

Ach ja, ich kam heute ins Auto und eine fröhlich blinkende navpilot II begrüßte mich. MDA angestöpselt, TT gestartet und nach zwei drei Sekunden wusste es schon wieder wo es ist und die Fahrt an die Arbeit konnte beginnen. Auch wieder keiner dieser typischen Aussetzer oder ähnliches. Seltsam, sie funktioniert einfach, wie sie es schon immer tun sollte! Meine Laune steigt!

cadkiwi

P.S.: @The Alchemist: Vielleicht mach ich ja noch den Stecker-Heißkleber-Mod und werde ihn festhalten! Wenn, dann wird die Maus jetzt richtig gepimpt!

Hallo zusammen,
vielen Dank für die Info. Habe mal meine momentane Einstellungen von u-Nav Analyzer als Datei angehängt (hoffe, es funktioniert..).
Einstellungen:

- Navigation ist scheinbar o.k
- Satellites kein Signal, liegt das an den noch falschen Einstellungen?
- Signal wie bei Satellites
- Raw Data siehe Anlage. Eine Menge Nachrichten.....

Jetzt zum programmieren. Habe ich das richtig verstanden (für mich als Laie noch einmal "Säuglingsgerecht":
- NavPilot mit MDA an PC anschließen
- Command>Config>9.600 Baud
- jetzt "send params" drücken"
- OK drücken, "Comm" und 9.600 Baud eingeben
- Command>Config>Protokolle GGA und VTG (habe MN 4.2) auswählen
- 9.600 Baud wählen>stop>send params>store

Korrekt?
Und wenn's nicht funktionieren sollte gleiche Reihenfolge und die alten Werte wieder einstellen..

Bitte mal um Info ob ich hiermit richtig liege.
Danke im Voraus.......

Noch mal ne Meldung.
Seit ein paar Minuten sind nun auch Satelliten zu sehen. Habe noch keine Änderung der Einstellungen vorgenommen..

Hi cadkiwi,

ist echt super wie du dich dahinterklemmst. Wäre sehr an einer Anleitung interessiert. Wenn das dann auch mit Bildern klappen sollte wäre das fast schon ein Traum

Grüße

Jako

Da bin ich wieder. Das Lab Meeting war in Ulm (und um Ulm herum... :)) und eben bin ich wieder heimgekommen...

So, ja moppeddriver, dass ist soweit richtig. Deine Maus sendet auch brav die beiden Protokolle.
Hinweis: Nach dem Drücken der Tast 'stop' steht die Maus und muss mit einem 'send start' wieder überredet werden, weiterzumachen. Erst dann fängt sie auch wieder an zu senden.

Und bei jedem PArameterwechsel scheint sie sich so zu verhalten, wie nach einem Spannungsverlust, also etwas zwischen warm und coldstart...

Kann dann immer ein paar Minuten dauern bis sie wieder Satelliten hat, vor allem in der Wohnung am Fenster... ;D

Nochwas: Du hast nun nur noch GGA und VTG aktiviert. In diesen Nachrichten stecken aber KEINE Satellitendaten mehr drinnen, also deren Stärke und so...
Das Hast du dann mit meiner Auswahl. Also GSV (gefundene Sats) und GSA (aktive, benutzte Sats).

Schaden würde es nicht, wenn du zu meiner Auswahl einfach noch dein benötigtes GGA mit aktivierst. Dann läuft beides (TomTom und MN4) und im u-Nav wird auch noch mehr dargestellt. Kein Wunder das da bei dir alles leer ist.

Bei 9600 Baud ist das mit den 5 Protokollen kein Problem...

@Kölner78: Du, ich habe mich so sehr mit dem Teil herumgeärgert. HAbe sie meinem Kumpel empfohlen und wir haben zwei gekauft... DAnn macht der LAden dicht und wir sitzen auf den Dingern fest. JEtzt bin ich auch noch erzogen worden, nicht alles direkt wegzuschmeissen oder einfach aufzugeben, zumal ich E-Technik studiert habe und leidenschaftlicher Bastler bin war dieser Weg, eine Lösung zu finden logisch. Vor allem, weil ich mir immer sicher war, das genau der Kern, die MAus, nicht defekt sein kann... Ausserdem habe ich schon so einiges mit Seriellen KAbeln und diesem PL2303 hinter mir... Nach kurzer REcherche landete ich hier und las, wieviele die gleichen Probleme haben. LEider zu spät denn schon einige sind durch einen Neukauf weiterem Ärger entgangen... Dennoch lag es nahe, Euch allen meine Lösungsversuche nahezubringen.
Und Bilder werde ich morgen Abend machen! Schön nah und gut aufgelöst, so daß es eigentlich jeder machen kann...

Gruß,
cadkiwi aka Marcel

@cadkiwi
Hallo, nur zum Verständnis. Meine Anhänge sind noch auf dem Stand ohne Umprogramierung. Habe mich ehrlich gesagt noch nicht getraut dies zu tun.
Ist meine Darstellung wie ich es machen soll/will richtig?

Grüsse

Hi Moppeddriver und alle anderen,

ja, deine Beschreibung ist bis auf das nachfolgende Starten der Maus korrekt.
Tu es einfach!
Zum Testen würde ich einfach erst mal das Tempo generell auf 9600 stellen.
Dann ohne stop und store einfach mal per send params mit den Protokollen herumspielen. Du wirst sehen. Immer wenn du send params drückst, reagiert die maus sofort und beginnt die gewählten Protokolle zu senden.
Wenn du die richtigen ausgewählt hast, also bei dir dann noch evtl. RMC GSA und GSV zusätzlich, dann kannst du diese 'stop' 'store' 'send start' Sequenz machen. Erst dann sind die Einstellungen dauerhaft. Bei einem reinen send params ist die Maus für die Zeit der Benutzung programmiert. Nimmst du Ihr den Saft weg und schaltest sie wieder ein, nimmt sie ihre einprogrammierten Einstellungen... Bsp, du wählst 9600 Bauds, dann sendet sie mit dem Speed. Machst du sie aus und wieder an (Trennen der Kabel, stromfrei), dann wird sie brav wieder mit ihren 4800 senden. Erst nach dem Speichern bleibt sie dann bei dem neuen Tempo...
Ich hoffe, das waren genug Ausführungen?!
Also kaputt-programmieren geht eigentlich nicht...

Ach und heute morgen war es wieder wie gestern! Wird langsam langweilig. Kein genervtes Kabel ziehen/stecken, warten und fluchen... Einfach TT starten, einstecken und losfahren...

Habe seit gestern mal das TT5.1 Update gemacht, ist nun nochmal besser geworden in ein paar Details und die Telefonfunktion klappt nun noch besser.

Gruß,
cadkiwi

So meine lieben, das Werk ist vollbracht und hier ist die Fotostory!
Ich bin nach der Fahrt heute abend (die mit die langweiligste seit Besitz dieser GPS-Maus war) restlos davon überzeugt, diesen Bug loszusein....

MAcht Euch ans Basteln und berichtet mir! Ich habe hier erst mal fertig!

Ein glücklicher NavPilot II Besitzer!!! Ja, ihr lest richtig!!!

cadkiwi aka Marcel

P.S.: PDF ist überarbeitet! Fehler (siehe unten, TX/RX vertauscht...) berichtigt!

Hallo Marcel,

vorweg erstmal ein großes Lob und eine riesen Dank für die Arbeit die Du in diese Anleitung gesteckt hast. Werde sie morgen ausprobieren und berichten.

Allerdings hat sich ein kleiner Tippfehler eingeschlichen. Auf Seite 7 im oberen Bild steht:

Zitat

[...]Die TX (low) Leitung muss getrennt werden, [...]

Dort muss es heissen "Die RX (low) Leitung muss getrennt werden"

Nichts desto trotz, nochmal danke für Deine Mühe. Einfach nur spitze

Grüße aus dem Kölner Süden

Jako

Hi Marcel,
klasse!!!!!!!!!!!!!
Diese Anleitung ist selbst für einen absoluten Laien auf diesem Gebiet "säuglingsgerecht" aufgebaut.
Da am Wochenende die Moppedausfahrt ausfällt, habe ich Zeit es zu prbieren.
Werde berichten.
Noch einmal herzlichen Dank

Grüssle,

Wolfgang

@cadkiwi

super gemachte Anleitung!

Gruß
The Alc
