Sprachausgabe im Helm zu leise

Hallo rolwa,

dasselbe hab ich mir auch schon überlegt (2 x out + 1 x in + Masse = 4).
Das Headset ist aber eigentlich zum Quatschen gedacht und gequatscht wird eh nur mono (Funkempfang ist mono und Stereo-Mikrofone hat auch keiner im Helm).
Also wird dann wohl (wenn man's einfach zusammensteckt) der eine Stereo-Kanal vom PDA-Ausgang auf beide Helm-Lautsprecher geleitet und der andere lässt das Mikrofon vibrieren. Wenn man 'mal so ein Test-Musikstück ("Sie hören jetzt den linken Kanal - fieeeeeep - Sie hören jetzt den rechten Kanal - fieeeeeep") auf dem PDA abspielen würde, könnte man wohl sehen (bzw. hören) ob diese Annahme stimmt und welcher Kanal wohin geleitet wird.

Dann bleibt die Frage, wo bei dem Headset die "Gabel" sitzt, ab der getrennte Leitungen zu den beiden Lautsprechern führen. Denn genau da müsste man so eine Kupplung ja reinbauen. Weißt Du da schon was?

Grüße
Steffen

Hallo Steffen,
ich bin hier schon etwas weiter. MEDION Support kannst du leider vergessen, die Anwort ist nicht wirklich brauchbar. Es war zumindest eine klare Aussage, dass der Anschluss einen Kopfhörers mit Mikrofon "nicht möglich" ist. Möglich schon, aber man sollte es bleiben lassen. Laut support ist die Impedanz zw. 200-1000 Ohm. Ich lach mir einen Ast.

Egal. ; Mittlerweile habe ich eine genaue Pin-Belegung vom Hersteller des Kopfhörer sets
HS100T und könnte mir somit sicher einen Adapter bauen, warte jedoch noch die Antwort des Technikers ab - vielleicht gibt es ja ein solches Teil schon.

Ich werde die Info dann auf jeden Fall posten, und zwar mit Beschreibung was zu tun ist.

Also ich werde das Teil ohne Adapter nicht mehr benutzen, da solch ein Teil eventuel 2 Euro Material kostet und 30 min Arbeit. Immer noch besser als dass der Ausgang am PDA tot ist.

Gruß
Roland

Hallo Roland,

das mit dem Mikrofon war eigentlich garnicht mein Problem: Der PDA hat wohl eh keinen Mikrofon-Eingang.

Möglicherweise kann man, wenn man es "einfach so" zusammenstöpselt, wegen falscher Impedanz etwas zerstören. Aber falls das gutgeht, stört es nicht, wenn man bei der Navigation nur einen der beiden Ausgangs-Kanäle auf beiden Helm-Lautsprechern hat, denn Frau Aldi redet eh nur mono.
Aber da ich mit dem PDA beim Fahren auch 'mal Musike hören möchte, müsste ich das schon "richtig" anschließen.

Grüße
Steffen

Steffen,

wie gesagt, der PDA Anschluss ist ein Ausgang für 2 Kanäle. Wenn du das Headset so wie gekauft anschliesst, liegt an einem Kanal quasi ein 15 Ohm widerstand ( Anstatt standard 32 Ohm. D.h. es kann ein doppelt sohoher Strom wie normal gedacht fliessen.
Am anderen KAnal liegt das Micro, mit noch deutlich geringerem Widerstand .

Ich bin kein Elektronik-Experte sondern bastele nur Hobby mässig ab und zu, aber in so einem PDA sind keine alten großen Bauteile die auch was verkraften sondern ICs die
eventuell Abweichung von der Norm durch Hitzeentwicklung durchaus übel nehmen werden.
Ich auf jeden FAll werde auf Numemr sicher gehen. Wenn bei dir auch so nichts passiert, um so besser.

Gruß

Hi @-all,

habe auch ein Headset von Louis. Nachdem ich das hier gelesen habe, traue ich mich nicht so richtig, es an den PDA /IPAQ 2210) anzuschließen. Bin also auch an deiner (rolwa) Lösung sehr interessiert. Sobald du mehr weisst bzw. eine Pinbelegung für den Anschluß des PDAs hast, bitte hier eintragen.
Vielen Dank.
Schönes WE allen.

Bis denne
Jürgen

Hallo,

habe auch das HS 100 im Helm und den Medion 95000.
Auch bei mir stimmt die Lautstärke nicht.

Habe mir einen Stecker gelötet der an den Medion 95000 passt.
Mit kuppling kann ich auch zb. einen mp3 Player anschliessen.

Leider auch mit dem mp3 Player zu wenig Lautstärke.

Frage:

Wenn die HS 100 Kopfhörer 15 Ohm haben und der 95000 30 Ohm, kann man dann nicht einfach einen Widerstand von 15 Ohm (in reihe geschaltet) im Stecker der kupplung unterbringen und somit die Hs100 Kopfhörer auf 30 Ohm bringen ? Damit müsste das Problem doch gelöst sein, oder ?

@rolwa

Hast du schon was in erfahrung bringen können ?
Adapter schon gebaut ?

Gruß: Macb

HAllo,

also ich warte immer noch auf die Antwort des Technikers von Hersteller - und eventuell schickt der mir auch gleich einen Adapter.

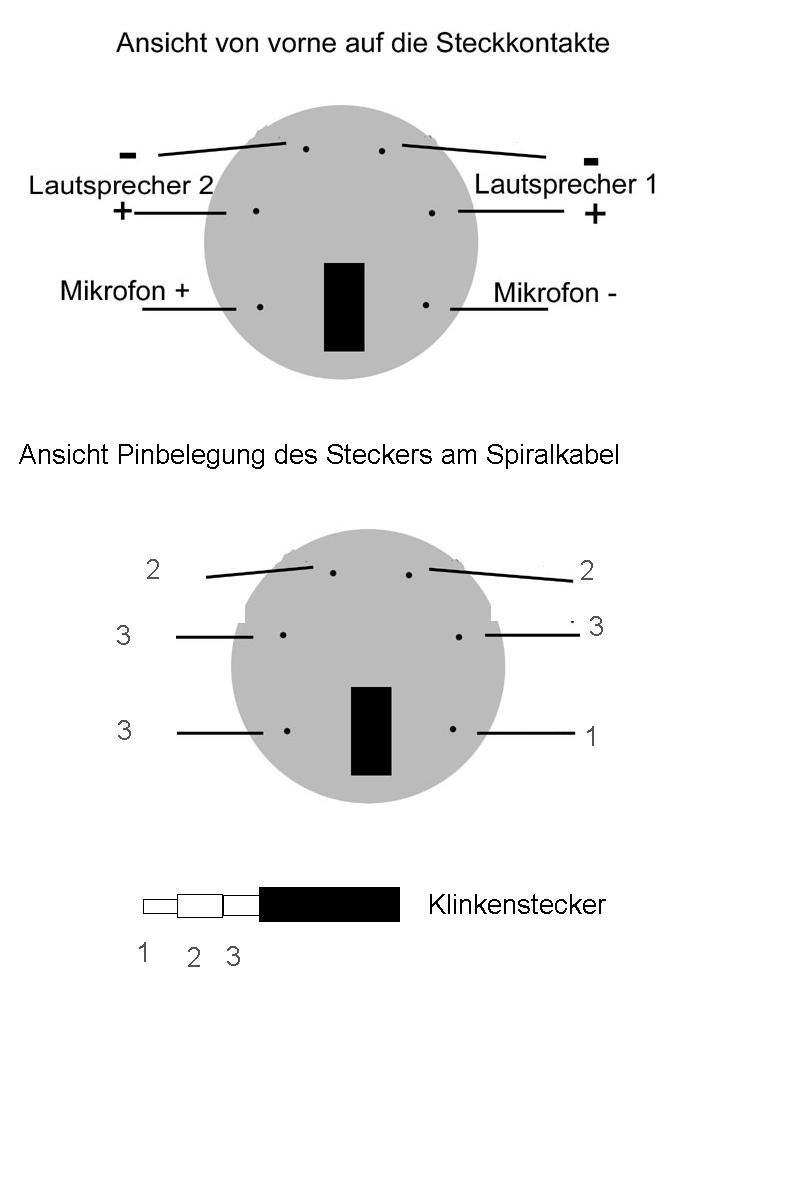

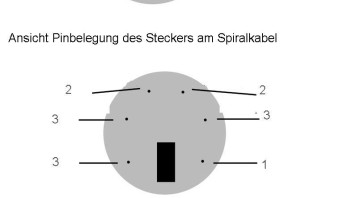

Angehängt habe ich die Pin-Belegung des Headsets. Diese Belegung wird dann
auch dem kurzen Spiral kabel so weitergegeben.

Man kauft sich also 1 Mini DIN Stecker und Steckkupplung und verbindet hier 3 Pins

Die Rechte Anschlüsse 2 und 3 identisch auf die von Lautsprecher 1 ( gleiche Belegung ).
Die linke Seite Position 2 ( lautspr 2 ) auf Position 1 ( Mikro - ) !!
Position 3 links und rechts kann direkt verbunden werden - Brücke.
Auf die Schnelle hatte ich leider keine Zeit dies ausführlicher zu machen.- Kommt ev. später.
Ich habe auch die Lautsprecher einzeln nicht gemessen, vermute jedoch dass sie
an die 30 Ohm haben und wegen der Parallellschaltung eben an Klinkenstecker der
Wert um die 15 Ohm kommt.

Wer al Versuch auf jeden fall nur die Stecker kaufen und diese dann an Ende aufschneiden und zusammenzusetzen - kleben. Damit sollte es eine Art Adapter geben ohne noch ein zwischkabel zu benötigen. Mal sehen ob es klappt.
Wird wohl noch 3 Wochen gehen, da ich erstmal geschättlich nach Indien vereise.

Gruß
Roland

Hallo roland,

danke das du so schnell geanwortet hast.

Das mit den Brücken der Pins habe ich nicht gemacht.
Habe ein Stereo Kabel an eine Mini Din Buchse mit den Pins der Lautsprecher 1 und 2 gelötet.
Also nur Lautsprecher 1 und Zwei angelötet.
Am anderen ende des kabels dann mit einem 2,5er Stereo Klinkenstecker verlötet.

Klappt soweit auch in Stereo, ausser das Problem mit der Lautstärke.

Wenn du etwas neues vom Hersteller erfährst würde es mich freuen von dir wieder zu hören

Gruß: Macb

Hallo,

habe jetzt was im Netz gefunden.

[Blockierte Grafik: http://www.cbfunk2000.de/images/medium/1802.jpg]
Adapter für HS-100 und HS-300 Motorradhelm Kommunikationssprechset zum zusätzlichen Anschluß bzw. Intregation von Audioquellen wie z.B: Walkman, CD-Player, MP-3 Player oder Handy (Adapter wird benötigt) an Ihre Sprechfunkanlage - mit 3,5mm Stereo Klinkenstecker - Spiralkabelausführung

Wahrscheinlich braucht man noch diesen Adapter:
[Blockierte Grafik: http://www.cbfunk2000.de/images/medium/1804.jpg]
Adapter für HS-100 und HS-300 Motorradhelm Kommunikationssprechset zur Überbrückung bzw. Abschaltung der PTT-Taste, somit kann an allen Funkgeräten mit interner Voxschaltung (Automatische Sprachaktivierung) diese Funktion ohne drücken der PTT (Sende-Empfangsumschaltung) genutzt werden.

Den Adapter von 3,5 auf 2,5 müsste man sich noch besorgen. Kosten ca. 4

Wahrscheinlich wird es damit klappen.

@rolwa

Könntest du mir bitte mal den Link oder die email Adresse des herstellers schicken ?

Gruß: Macb

Hi Leute,,

ich überlege mir auch ein Headset zuzulegen.
Würde am liebsten ganz auf Kabel verzichten, aber den Knopf im Ohr gibts wohl noch nicht.

Ohne die Sache mit Löten etc. komplizieren zu wollen,
was brauche ich denn nun?

Das von Louis angebotene Headset S282
(Handy-Freisprech-Headset mit Audioadapter) müsste doch ausreichen oder?

Gruß mama

Hallo mama,

da quält Dich genau das gleiche Problem wie mich... Und da ich die Kabel hasse wie die Pest, habe ich mir jetzt sowas bestellt, zumal ich dieses Headset auch anderweitig gebrauchen kann.

Noch ist es nicht da, aber ich werde berichten...

Gruss

Wolfgang

Edit: Link wollte nicht so wie ich...

Hallo kockie,

Ich will Deine Euphorie nicht dämpfen, aber bei längeren Fahrten auf engsitzendem Helm stelle ich mir das recht "schmerzhaft" vor.

Erfahrungsbericht natürlich erwünscht.
Ich bin gespannt.

Gruß mama

Da magst Du recht haben, wobei mein Helm von Hause aus bereits extrem tief ausgeschittene Ohrmuscheln hat-mal sehen.

Andere Möglichkeit ist natürlich, sich nur das Dongle zu holen und dann einen Bluetoothhelm zu verwenden. Das ist mir aber zu teuer momentan.

Ich werd's sehen.

Gruss

Wolfgang

Zitat

Original von mama
Das von Louis angebotene Headset S282
(Handy-Freisprech-Headset mit Audioadapter) müsste doch ausreichen oder?
Gruß mama

Hi Mama,
kannst du mal einen Link davon reinstellen? Oder gibt es bei Louis eine andere Bezeichnung dafür?
Bis denne

Wenn Du so eine suchst: ab morgen zum Lidl, die haben noch welche aus den Motorradangeboten! Hat ebenfalls einen Audioausgang, kostet 7,99.

Gruss

Wolfgang
