Verkaufe: 1 x NAVMUTE 7.0

    Hallo,


    ich verkaufe hier eine Navmute 7.0 Box! Ich habe zwei gebaut weil die Platinenfertigung so billiger war. Das eine benutze ich selber, das andere verkaufe ich! Es ist getestet und Funktioniert 1A. Echt Super Teil!!


    79 + Versand !


    Bei Interesse E-Mail an mich: email-for-me@gmx.de

    6 Mal editiert, zuletzt von donkeyxxl ()

    Hallo donkeyxxl (und die anderen Navmute-, Fastmute- oder sonstige Stummschaltungscracks),


    ich habe mir vor einiger Zeit schon einen Bausatz von Navmute 7.0 gekauft und von einem Arbeitskollegen zusammenbauen (!) lassen...
    Damit habe ich mich praktisch schon als Nicht-Elektroniker geoutet :D , aber ich hoffe Du oder einer der anderen hier helft mir trotzdem.


    Ich habe mir nun diese Woche ein neues Autoradio (JVC KD-S891R mit Telmute-Eingang, CD-R/RW und MP3-fähig) bei Jupiter-Hansa für 129 gekauft und wollte nun das Teil natürlich mit meinem Navmute betreiben.

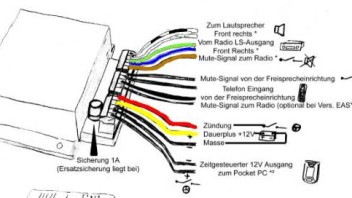

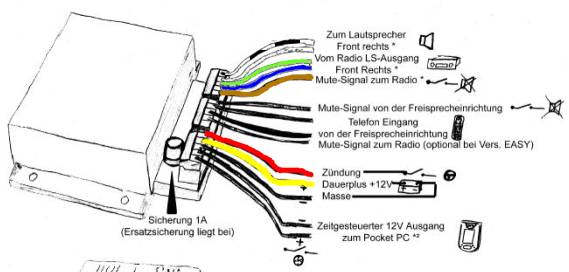

    Und nun bin ich etwas ratlos beim betrachten des Anschlußplanes aus dem Original-PDF (Auschnitt davon siehe unten, ich habe die Kabel etwas bunt eingefärbt, damit ich es besser beschreiben kann):


    Stromversorgung ist klar:
    Gelb ist Dauerplus, Schwarz ist Masse und Rot ist Strom über die Zündung.


    Auch das Navmute-Signal für das Radio (braun) ist mir klar.


    Wo es bei mir nun "hängt" sind die Lautsprecheranschlüsse oben (schwarz-weiß + weiß bzw. grün und blau): Verstehe ich das richtig, daß ich die beiden Kabel von Lautsprecher (schwarz-weiß + weiß) oben einklemen soll und dann mit dem grünen und blauen Kabel zum Autoradio gehe?
    Also wird Navmute "quasi" eingeschleift und es besteht keine direkte Verbindung mehr vom Lautsprecher zum Autoradioeingang?


    Oder habe ich da was vollkommen falsch verstanden?


    Wie hast Du - donkeyxxl - das bei Deiner Lösung gemacht?


    Über Rückinfo wäre ich echt dankbar ...

    Hallo jsacer,
    zuerst muss ich schon mal sagen: Wenn das alles ist was an Anleitung bei einem Bausatz dabei ist, ist das ziemlich schwach. Es fehlt ja zumindest eine nähere Beschreibung der Anschlüsse.
    Zum Problem: Ich vermute Du liegst schon richtig, die Schaltung wird in den rechten Front-Lautsprecher eingeschleift. D.h. die Verbindung vom Radio zum Lautsprecher auftrennen. Die Leitungen von Radio kommend auf Braun und Grün sowie die Leitungen zum Lautsprecher auf schwarz-weiss und weiss.
    Leider kenne ich die Navmute nicht ganz genau aber so muss es funktionieren.
    Ich wünsche Dir auf jeden Fall viel Erfolg beim Einbau.


    Gruß
    Robert

    das hast du denke ich richtig verstanden. ich habe ein Tel/Navi in eingang am Autoradio und deshalb nur die oberen beiden Kabel angeschlossen.


    schau dir mal die Anleitung hier an.. die ist ein bischen besser...


    klick hier

    Hallo Robert G. und donkeyxxl,


    vielen Dank für Euere schnellen Antworten - ich habe also (wahrscheinlich) richtig vermutet ...


    Na, dann werde ich morgen mal mein Autoradio einbauen und die Anschlüsse dementsprechend vorbereiten (habe Urlaub und das NavMute ist in der Arbeit - also werde ich erst mal das Lautsprecherkabel mit einer Lüsterklemme verbinden damit ich überhaupt noch etwas auf der Seite höre ... :D ).


    Ich bin ja gespannt was dabei herauskommt ...


    Ach ja, bei NavMute war natürlich schon etwas mehr an Beschreibung dabei - ich habe hier nur das Bildchen (was ich wenigstens etwas verstehe) herausgenommen. Im Prinzip der Schaltplan und die Bauteilliste, die auch unter dem Link von donkeyxxl im PDF angegeben sind.
    Wobei die Beschreibung echt prima ist ... Die versteht sogar ein Laie wie ich.

    Hallo Jsacer....


    es wurde dir ja schon bestätigt,.. du hast das richtig verstanden,.... :bounce5


    In der Navmute ist ein Relais,.. wenn noch keine Spannung auf der Navmute liegt,.. dann sollte bereits dein Radio
    ganz normal wie vorher schon über den Lautsprecher abspielen können, wenn nicht dann ist was faul,.... dann
    würde ich keine 12V auf Navmute geben....


    Wenn die Navmute Spannung hat, zeigt dir die LED an, ob das Audiosignal vom PDA erkannt wurde, und schaltet
    somit das Relais durch, dann wird die Musik von dem Lautsprecher genommen und der Lautsprecher auf das
    (verstärkte) PDA Audio Signal gegeben,....


    Navmute hat zwei Potis,... wenn diese übersteuert sind, kann
    a. Navmute auch ohne PDA-Signal Dauerdurchschalten also LED immer an, oder
    b. angeblich "Ärger" bereiten,... :§$%
    c. ??? :firedevil


    mein Tipp also,.. die beiden Potis erst einmal auf Mittelstellung, (klangliche Feineinstellung am Schluss)


    dann die Einbaureihenfolge,
    a,) Radio mit Lautsprecher an Navmute verbinden (Navmute keine Spannung). Radio laufen lassen
    b.) wenn o.k,. dann Navmute an Spannung geben aber ohne PDA
    c.) wenn o.k. dann Navmute an Spannung und wenn möglich einen Test z.B. mit einem tragbarem CD-Player
    machen ( ist billiger, wenn der hopps geht :) )
    d.) PDA anschliessen,.... (und zittern :angst )


    ich selbst habe Navmute zwar schon öfters Navmute erfolgreich am laufen gehabt,.. (durch Fahrzeugwechsel,
    derzeit aber nicht mehr in Betrieb)


    Hier wurde im Forum durch ein paar Elektronik-Freaks die These aufgestellt, daß die Entstörschaltung bei
    Navmute nicht 100%ig ausreichend ist,.. wenn es also brummt oder (kracht) lieber wieder trennen....


    viel Erfolg,.. naja,.. vielleicht hast du es ja auch schon am laufen, wenn diu dieses hier liesst,.. :applaus


    Gut Nächtlé PeDeAe
