Elevationsdaten der Flugnaviprogramme

    Hallo zusammen,


    Relative Elevationsdarstellungen (also z.B. Rot wenn Gelände gleich hoch oder höher als die aktuelle Flughöhe ist) haben doch jetzt mehrere Programme:


    flymap, pocketfms, navgps fallen mit ein.


    Mich interessieren Eure Erfahrungen. Bei Navgps habe ich bemerkt, dass die Schwäbische Alb beispielsweise deutlich zu niedrig (ca. 1000ft) ist, ansonsten die übrigen Mittelgebirge in Deutschland und auch der Teil der Alpen, der mir vertraut ist, gut wiedergeben ist (Freue mich schon auf den nächsten Flug nach Innsbruck). Aber insgesamt hat es die Verlässlichkeit deutlich eingeschränkt, doch knallige Fehler in der Datenbank bemerkt zu haben.


    MfG R.

    Hallo zusammen,


    ich will einfach meine Anfrage nchmal in Erinnerung rufen. Es müssten doch noch weitere mit Terraindatenbanken und Terrain- bzw. relativer Höhenanzeige fliegen ?

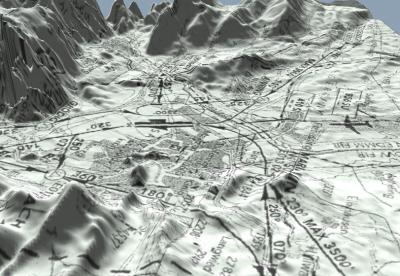

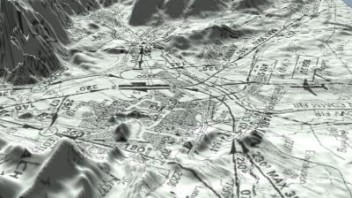

    Ich habe jetzt sowohl in den Mittelgebirgen als auch LOWS und endlich nach LOWI die Sache "taktisch" ganz gut gefunden.


    Gruß R.

    hi Rene,


    mit welchem Programm hast Du diese schöne Karte gemacht?

    Das Programm heißt 3Dem, gibt es bei http://www.visualizationsoftware.com/3dem.html als Freeware und kann u.a. direkt die SRTM-Daten (*.hgt Format) einlesen. Dass sind durch Radar ermittelte Höhendaten aus einer Spaceshuttle-Mission - ich glaube im Jahr 2000. 99% der Erdmasse sind Höhenmäßig kartografiert worden, die Höhenauflösung beträgt 1 Meter, die Auflösung 30 Meter.


    Die USA haben diese Daten letzten Jahres in einer Auflösung von 90 Meter frei zur Verfügung gestellt. Ich nehme an, dass unsere Flugnavi-Software ihre Rohdaten aus dieser Quelle hat.

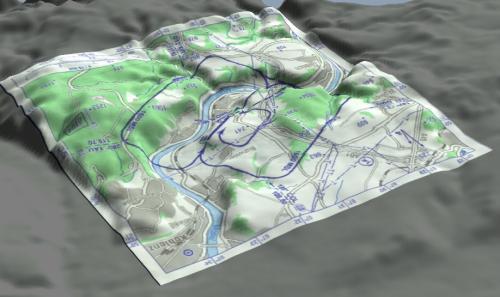

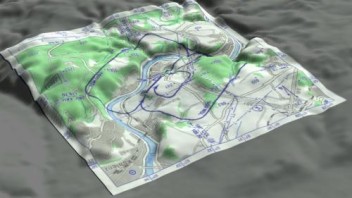

    Das Bild entsteht, indem man eine Karte kalibirert und über das Höhenmodell legt. Ein Beispiel von EDRK habe ich angehängt.


    Gruß R.

    Hallo,


    sehen ja tolll aus Deine screenshots.
    Ich fliege übrigens mit flymap und bin sehr zufrieden. Ich nutze die Höhendaten eher wenig, da es bei uns im Norden flach ist und dort eher die Windräder nerven und schon mal sehr nahe kommen können. Sie sind allerdings nicht in den Höhendaten enthalten.

    @rene41,


    Deine Bilder sehen ja klasse aus. Hab das Prog. auch bei mir Installiert. Aber woher bekomme ich den nun die SRTM-Höhendaten für Germany??? Und das nach möglichkeit kostenneutral ;) Und wie groß wird denn dann der Download????


    regards


    tomtor

    @heidebauer:


    Zitat

    Ich nutze die Höhendaten eher wenig, da es bei uns im Norden flach ist und dort eher die Windräder nerven und schon mal sehr nahe kommen können. Sie sind allerdings nicht in den Höhendaten enthalten.


    Da wäre eine Hindernisdatenbank für die BRD hilfreich, insbesondere was manche dieser "Monster-Windräder" im Flachland angeht. Bisher habe ich leider nichts beim googeln dahingehend gefunden. Für mein Flugnavi-Programm habe ich mir - obwohl ich die Lage glaube im Schlaf zu kennen - im Norden bisher einzig die "Flugzeug-Fang-Anlage" (Antennenanlagen östlich von Papenburg , 1189 ft) eingegeben.


    Gruß R.

    Moin!


    Also 'ne Hindernisdatenbank gibt's beim AFsBW unter http://www.afsbw.de/mapscharts/maps/List2004.pdf .
    Die Daten sind sehr genau und werden einmal jährlich aktualisiert.
    Falls jemand verarbeitbare Daten möchte, möge er/sie sich vertrauensvoll an mich wenden. Habe einigen Aufwand in die Konvertierung der PDF-Datei gesteckt, so daß die Liste nun in verarbeitbarer Form vorliegt.
    Wer keine Lust zum "selberbasteln" hat, möge sich PocketFMS anschauen. Dort sind diese Daten (und auch ein brauchbares Höhenmodell) enthalten.


    Gruß,
    Tom

    Hallo Tom


    Zitat

    Also 'ne Hindernisdatenbank gibt's beim AFsBW unter http://www.afsbw.de/mapscharts/maps/List2004.pdf


    Vielen Danke für den Link. Trotz allem Googeln hatte ich nichts gefunden. Und Hut ab vor der BW (sie stellt ja auch die MIL-AIP kostenlos ins Netz).


    Und Hut ab vor Deiner Leistung, die Datei konvertiert zu haben (Ich habe Dir diesbezüglich eine Mail geschickt)


    MfG R.

    Hallo Tom,
    ich finde es klasse, dass Du diesen Link gefunden hast. Ich selbst bin derjenige, der diese Webseite gestaltet hat. Darum möchte ich Dir nur ein paar kurze Informationen zur Liste der Luftfahrthindernisse geben:
    Diese Liste ist ein Gemeinschaftsprojekt der Bundeswehr (AFSBw) und der DFS Deutschen Flugsicherung GmbH. Die in dieser Liste veröffentlichten Daten sind allerdings Stichtagsbezogen. Da täglich neue Hindernisse hinzukommen (z.B. Windkraftanlagen) oder auch wegfallen können, ist die hier veröffentlichte Liste nur mit Vorsicht zu genießen. Das zuständige Dezernat in unserem Amt verfügt selbstverständlich über die tagesaktuellen Daten. Diese dienen als Grundlage für die Erstellung der ziv. und mil. Luftfahrtkarten. Auf Grund des Datenumfanges kann diese Liste nicht tagesaktuell im Internet verbreitet werden.
    Um zu vermeiden, das Daten durch Weiterverarbeitung bewußt oder auch unbeabsichtigt verändert werden, wird diese List in .pdf umgewandelt.
    Du wirst wahrscheinlich einen Haufen Arbeit mit dem Umwandeln verbracht haben. Wenn Du mir mehr über Deinen Verarbeitungswunsch mitteilst, kann ich Dir ggf. diese Liste auch als .xls zur Verfügung stellen.


    Gruß,
    CW


    PS: Danke an rene41 für die lobenden Worte zu unserer Webseite.

    Vielen Dank CW, vielen Dank Tom,


    ich habe heute die Datei mal abgespeckt auf Hindernisse, die mehr als 499 ft AGL rausragen und dann in das Navgps-Format konvertiert. Es sind etwas über 600 Hindernisse, die bescheidene 17kb ausmachen. Vom Speicherplatz gut zu ertragen, der kleine PDA-Bildschirm wird leider beim Tiefflug schnell unübersichtlich. Am 17 Zoll Monitor dagegen ist es hervoragend, aber einen Tablet-PC mitschleppen ? Ach , wäre ein Glascockpit schön.... *träum* ;-).


    Freitag will ich mal sehen, wie es sich in der Luft macht...


    Viele Grüße
    R.

    Hallo Rene,


    Ich bin durch Zufall auf Deine Beiträge gestoßen und muß sagen ich bin begeistert !!


    Ich benutze Flymap 3.0 zum fliegen und FlymapWin zur Planung mit Anflugkarten D
    Ich habe auch die Software heruntergeladen zur Darstellung von 3D ansichten komme aber überhaupt nicht zurecht !


    Frage kannst Du mir helfen wie ich meine Anflugkarten oder die Luftfahrkarten in 3D hinbekomme ?


    Herzlichen Gruß und Guten Rutsch


    Otto

    Hallo Otto,


    es sind mehrere Schritte nötig


    Schritt 1:
    Im Menue "File>Load Terrain Model" eine SRTM-Data (*.hgt) Datei laden (Vorher von dem in diesem Thread erwähnten Server auf die eigene Festplatte ziehen)


    Schitt 2:
    Opertion>change projection > Convert to UTM , WGS84 auswählen (In dem Modell liegen die Anflugkarten ja vor)


    Schritt 3:
    Operation>apply/remove map overlay > load und eine z.B. Anflugkarte als z.b. jpg laden, calibrieren anklicken, das Bild mit den 2 Kreuzen kalbibrieren.


    Schritt 4:
    Dann das Rechteck mit der Maus zur gewünschten Perspektive verschieben/drehen anpassen


    Schritt 5:
    Operation>3-dscene (An den Parametern kann man später spielen) und das 3D-Bild wird generiert.


    Viel Erfolg und guten Rutsch R.

    Hallo Rene,


    Frohes neues Jahr 2005 !


    Vielen Dank für für Deine schnelle Antwort.
    Habe es gleich nach Anleitung probiert und es funktioniert.


    Noch ne Frage: gibt es eine Flugnavi software für den PDA in dem man sich auf einer
    ICAO Karte in 3D bewegt ??


    Gruß Otto
