Umbau APS50 (mit Harman Kardon Soundsystem) auf Comand NTG2.5: Einbau der Verstärker

    Hallo,


    ich habe dieses Thema in diesem Forum noch nicht gefunden, ich hoffe das stimmt so. Ich stehe kurz vor dem Umbau von APS50 auf Comand NTG2.5, mir fehlen aber noch Infos. Vielleicht könnt ihr mir hier weiterhelfen.
    Ich muss noch wissen, wo der Verstärker für den Subwoofer liegt und ob es für den Einbau auch eine Anleitung gibt. Toll wäre natürlich etwas für den kompletten Umbau in diesem speziellen Fall mit Harman Kardon.


    Es wäre sehr hilfreich, wenn jemand ein Bild von der Einbaulage hätte.


    Meine Konfiguration sieht momentan so aus:

    • S211
    • APS50 NTG1
    • 6-fach CD-Wechslel unter APS50
    • AGW im Kofferraum links
    • Harman Kardon Subwoofer im Kofferraum rechts
    • Harman Kardon Soundsystem


    Die geplante Konfiguration:

    • Comand NTG2.5 BD0880 BJ2009 (vorhanden)
    • Harman Kardon Verstärker A2118703794
    • Harman Kardon Subwoofer Verstärker A2118705189
    • Harman Kardon Subwoofer im Kofferraum rechts (vorhanden)
    • Harman Kardon Soundsystem (vorhanden, bis auf die neuen Verstärker)
    • Kabelsatz für Umbau (Kabeldaviko: W211/219 Soundkabelsatz NTG 2.5 (Code810))

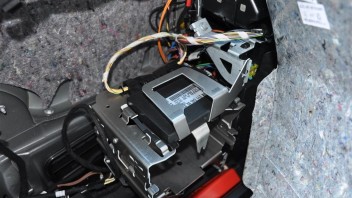

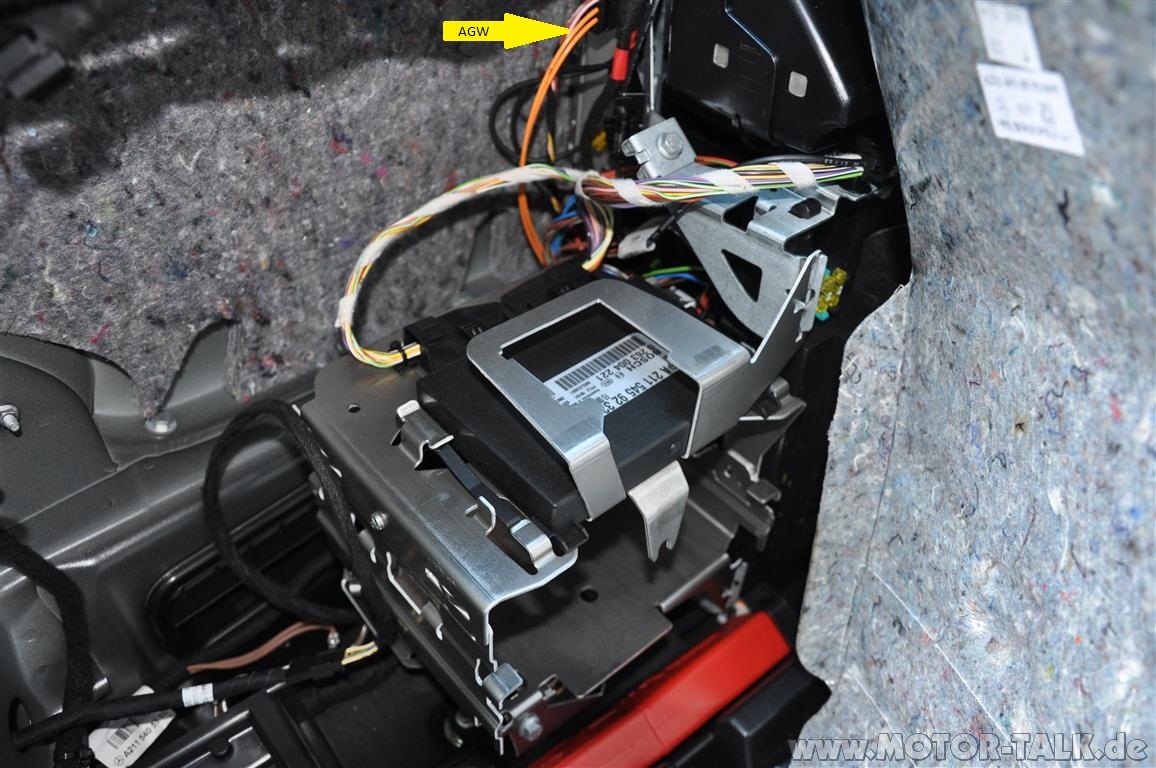

    Anbei ein Bild von meinem Kofferraum mit dem gerade noch nicht sichtbaren AGW (lediglich die Anschlüsse sind erkennbar).
    Vielen Dank im Voraus für die Hilfe.



    Viele Grüße,
    elwins

    Moin,Moin,


    Umbauanleitungen gibt es leider nicht, Verstärker beim S211 ist unter


    der Abdeckung im Laderaum direkt hinter der Rückbank .

    Hallo Holgi,


    Danke für die schnelle Antwort.


    Auf dem angehängten Bild ist eben dieser Bereich zu sehen (Kofferraum links). Hier befindet sich momentan nur das AGW, soweit ich das beurteilen kann.
    Für das Harman Kardon Soundsystem benötigt man aber noch einen Verstärker für den Subwoofer. Da der "hinzu" kommt, weiß ich nicht wo der sitzen soll.


    Mit APS50 hat man ja nur das AGW, richtig? Hier ist dann ja der Subwoofer auch angeschlossen, glaube ich zumindest.


    Kannst Du hier Licht ins Dunkle bringen?


    Viele Grüße,
    elwins

    Moin,Moin,


    habe ich doch schon geschrieben, wo der Verstärker hin kommt :S


    und AGW wird ja gegen Sound-AGW getauscht.

    Hallo Holgi,


    stimmt, das hast Du. Ich habe wohl etwas ungeschickt formuliert.


    Dass der Subwoofer-Verstärker im selben Bereich liegt weiß ich mittlerweile auch. Aber ich weiß nicht genau wo dort.


    Kannst Du das vielleicht in dem Bild werlches ich hochgeladen habe kennzeichnen?
    Nur zur Klarstellung: das Sound-AGW kommt dahin wo momentan das normale AGW liegt. Die Lage des Subwoofer-Verstärkers ist mir unbekannt.


    Vielleicht ist das aber auch intuitiv begreifbar sobald ich den Verstärker habe, momentan kann ich das aber nicht sagen.


    Danke und schöne Grüße,
    elwins

    Moin,Moin,


    richtig, AGW wird gegen Sound-Verstärker getauscht.


    Bass-Verstärker -->> da habe ich mich dann vielleicht auch nicht deutlich genug ausgedrückt, gemeint ist nicht Dein Bild sonder direkt hinter der Rückbank der Ladeboden, die Platte kann man hochnehmen und da drunter sind noch ein paar Steuergeräte und auch der Platz für den Bass-Verstärker

    Hallo Holgi,


    aahhhhh... das habe ich nicht gewußt.


    Ich werde die Tage mal nachschauen und vielleicht auch ein Bild hochladen....für den Fall dass jemand die Info mal braucht.


    Danke für den Hinweis.


    Gruß,
    elwins
