Telefonhörer w215 ohne Funktion; Comand 2.0

    Hallo ,




    ich bin neu hier im Forum und grüße alle Mitglieder herzlich. Bin auf das Forum gestossen, weil mein Problem hier schon fast original behandelt wurde, aber für den w220 und der ist nur so ähnlich wie der w215. Es handelt sich um einen cl55amg 2003, aus usa, Camand 2.0 mit 16:9er Bildschirm mit Freisprecheinrichtung und Handyschale für Nokia 6310i in der MAL verbaut. Die Schale ist ohne Funktion, Meldung im Handydisplay: >lädt nicht< . Im
    Diagnosemodus ist das Häkchen beim 'Telefon' gesetzt. Im Display des Comands steht Telefonfehler. Die für den w220 beschriebene Prüfung auf Kabelbruch und Steckerfunktion der Handyschale konnte ich noch durchführen: >holgi2002 im Februar d.J.: Einfach mal auf die Rückbank setzen und die hintere Blende unten von der
    MAL abziehen, ist nur gesteckt, da siehst Du dann auch wieder eine
    Steckverbindung, die auseinander machen und dort den Hörer direkt
    reinstecken, wenn es nun geht, ist es so wie ich es oben geschrieben
    habe.< geht bei mir nicht.


    Was kann/muss ich machen. Bitte um Hilfe.

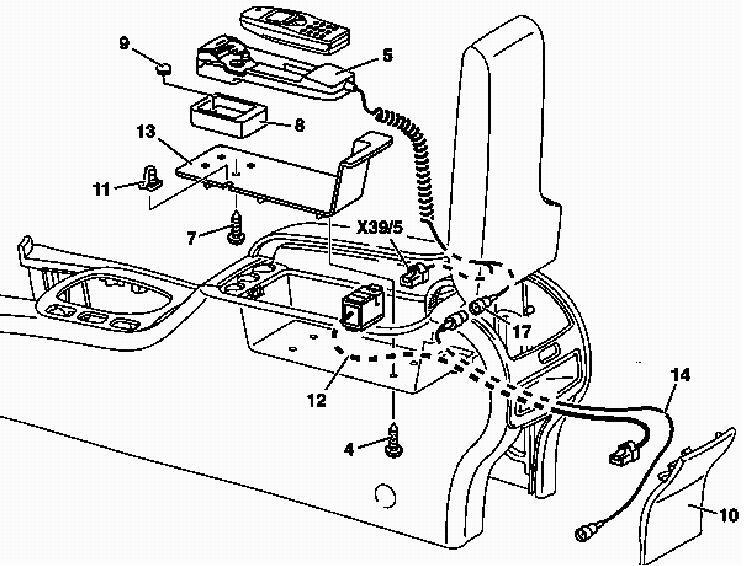

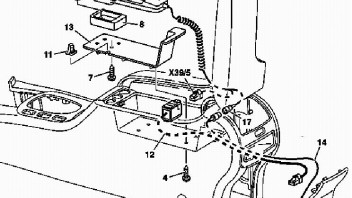

    Hallo Holgi, ich hab die MAL entsprechend Deinen Angaben zerlegt, Belüftungseinheit und Aschenbecher entfernt und den Handyhalter unter Umgehung des Kabels im MAL Gelenk angeschlossen. Leider ohne Erfolg: auch dort liegt kein Strom an. Meine Handyhalterung hat übrigens die Nummer A215 820 03 51, jetzt habe ich die Verkleidung im Kofferraum hinten links abgenommen, um nach dem Interface zu suchen, dort befindet sich der CD Wechsler. Wie das Interface aussieht weiß ich nicht, es findet sich zumindest kein Bauteil mit einer A 215 oder so ähnlichen Nummer. Unter der Rückban links sind zwei geraäte( A211 820 91 26 und A215 82023 26) Hast Du noch einen Tip? Vielen Dank vorab. Gruß FP

    Das Steuergerät ist rechts unter der Rückbank.


    Da ist dann eine große Aluplatte mit 3 Schrauben befestigt und
    da drunter ist das das Handyinterface, gehen 2 orange Lichtleiterkabel ran.

    Hallo Holgi,

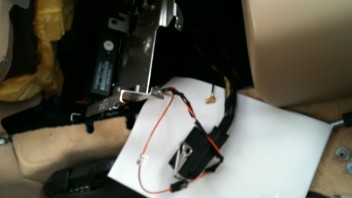

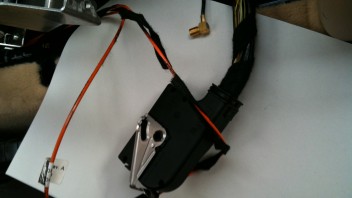

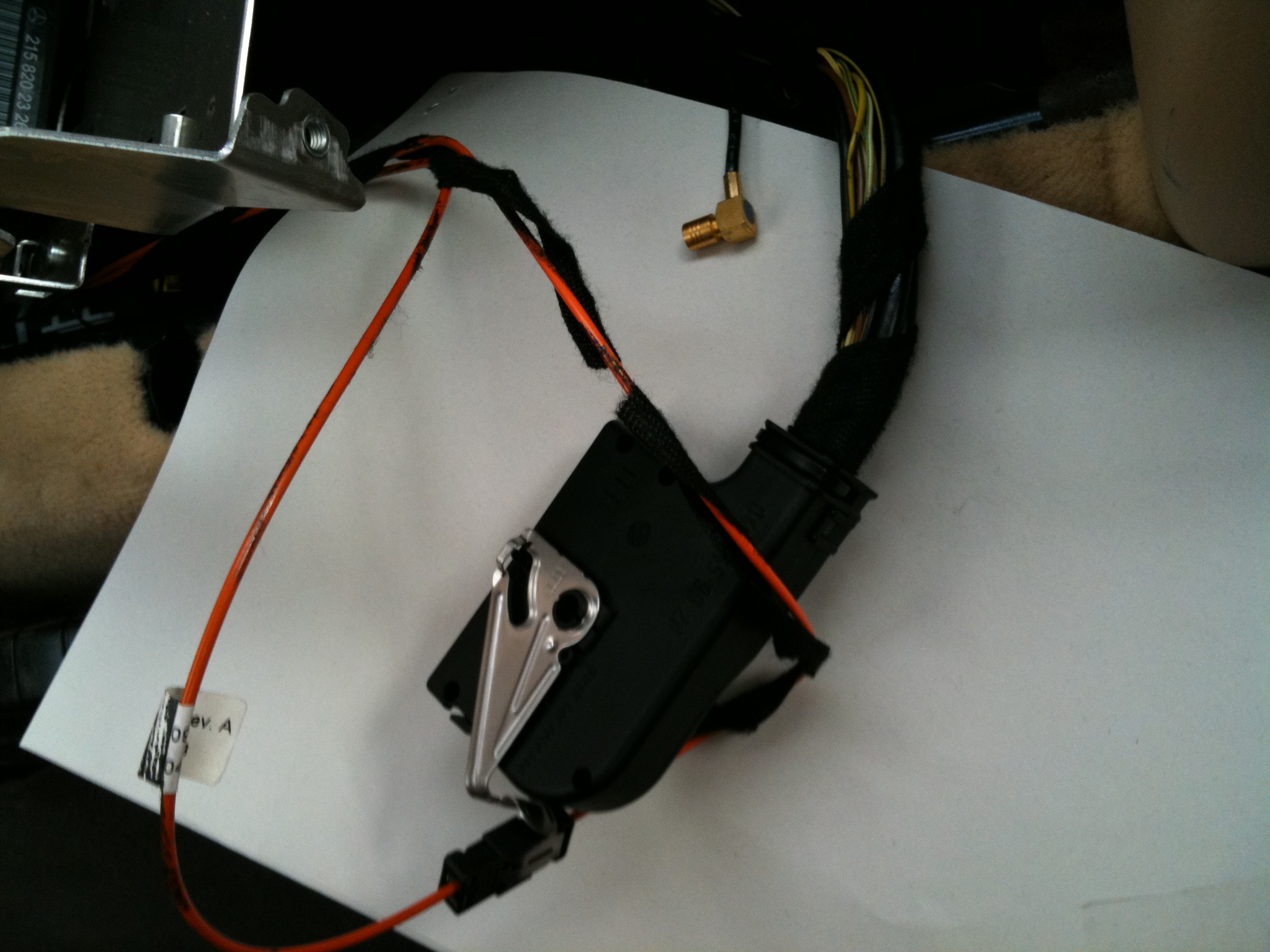

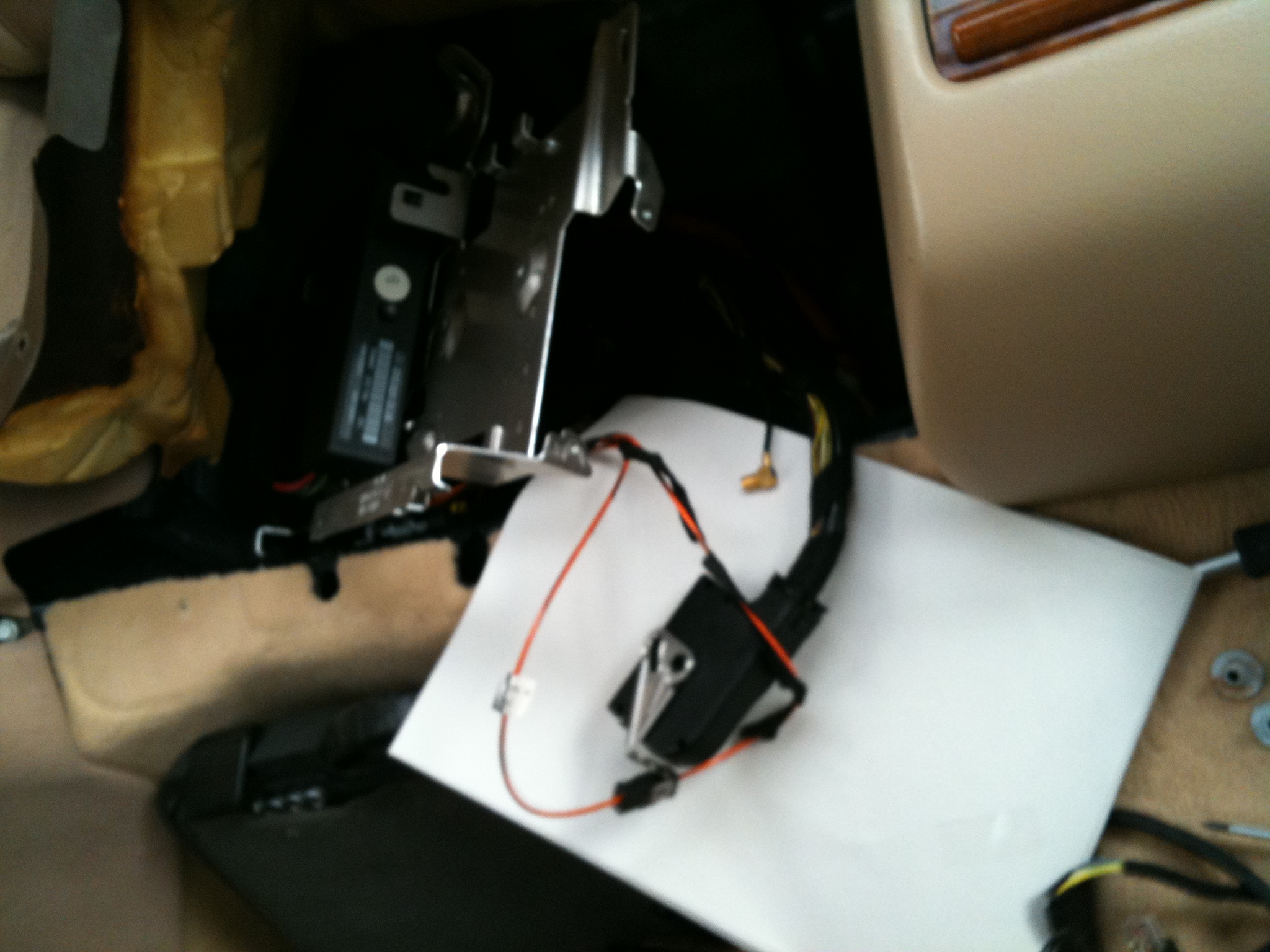

    habe die Rückbank rechts abgehoben und die Platte entfernt, darunter befand sich kein Nokia Interface, daür aber zwei freie Stecker und die beiden orangen Lichtleiter waren verbunden, ich vermute mal, dass das Interface fehlt. Zur Verdeutlichung habe ich zwei Bilder angehängt. Falls Du das auch so siehst, sage mir bitte, welches Interface ich brauche und ob ich das einfach so anklemmen kann, was passiert mit den Lichtleitern.
    Dank FP

    Das ist allerdings nicht ein Stecker vom Handyinterface sondern vom Festeinbau ;(


    schicke mal per PN oder Mail die Fg-Nr. (FIN) vom Fahrzeug, mal sehen was da drin war !!

    Upppsss, hatte aus Deinem ersten Beitrag vergessen, das es ja ein USA-Auto ist, die FIN muss ich erstmal am Montag versuchen umzuschlüsseln, da können die Progarmme in Europa nix mit anfangen.


    Somit wäre dann auch vielleicht der Stecker wieder erklärt, in USA sind immer andere Telefonsteuergeräte drin als in Europa ;(

    Das mit dem ehemaligen Festeinbau kann schon sein, denn nach Demontage der Halteschale für das 6130 ist auf der Trägerplatte deutlich der Abdruck eine anderen Halters zu erkennen. In der datenkarte steht gar nichts vom Telefon: 530 Comad,349 Vorrüstung für Notrufsysten e-call. Vielleicht helfen Dir diese Angaben.
    Gruss FP

    Moin,Moin,


    habe Deine FIN heute umschlüsseln können, aber wie Du schon selber geschrieben hast, ist da nix vom Telefon drin, also kein SA-Code.


    Somit war das schon serienmäßig drin. In USA ist aber normal immer ein Motorola-Steuergerät verbaut. Das Europa-Steuergerät ( Interface) für Nokia 6310i würde nicht an den Stecker passen.


    Aus welcher Ecke kommst Du ????

    Hallo, ich komme aus Hildesheim, das ist 30 KM südlich von Hannover
    Gruss FP

    Moin,Moin,


    aus der Ecke kenne ich leider keinen der Dir helfen könnte ;(
