Anschlußbelegung

  • Kennt jemand die genaue Pinbelegung des Aktivhalters fürs 8110?
    Ich meine natürlich beide Seiten, 8110-Halterung und Kabelanschluß.
    Dazu gibt es leider nicht allzuviel hier zu finden. Meine Vermutung der Belegung ist:

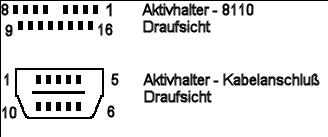

    16-pol. Anschluß 8110: 10pol. Kabelanschluß
    1-? ------------------------------------------ 9
    2-? ------------------------------------------ 7
    3- GND -------------------------------------- 5 und 6
    4-? -------------------------------------------- 4
    5- GND --------------------------------------- 5 und 6
    6-D- (USB-Datenleitung) ----------------- 2
    7-D+ (USB-Datenleitung) ---------------- 3
    8-?
    9- GND --------------------------------------- 5 und 6
    10-? ------------------------------------------ 8
    11-?
    12- GND ------------------------------------- 5 und 6
    13-?
    14-?
    15- +5V -------------------------------------- 1 und 10
    16- +5V -------------------------------------- 1 und 10


    Vielleicht kennen die Experten hier die genaue Belegung?


  • Hallo


    Herzlich willkommen im Forum.
    Es sind nicht alle PINs belegt. Daher wirst Du nicht fuer jeden PIN eine Erklaerung finden.


    Was Dir noch fehlt ist
    4 = USB ID/FM antenna output
