Anschließer der 9810 am PC

Halle ich hab mir eine GNS 9810 zugelegt..

jetzt hat die maus nun einen RJ11 anschluss...

da hab ich mir mal so gedacht nicht weiter schlimm... bau ich einfach auf Serial...

nix iss... hab jetzt pin 1&4 (rot, "Blank") auf den PS2 gebastelt genauso wie pin 4 auf pin5 vom rs232 und pin 2+3 auf pin 2+3 vom rs232

RJ11

Pin1 -> 5V+ -> PS2 +5V
Pin2 -> TX/RX -> Pin 2 oder 3 com-port
Pin3 -> TX/RX -> Pin 2 oder 3 com-port
Pin4 -> GND -> PS/2 und Pin 5 com-port

aber ich bekomme nun egal wie rum ich TX/RX anschließe keine signale über hyperterminal...

Wo ist mein Problem? ich weiß nicht mehr weiter... ich VERZWEIFLE HIER

hab ich einen anschlussfehler?
hab ichs vll richtig zusammengebaut und hab es nicht gemerkt,da ich im Hypterterminal was falsch gemacht habe?
kann ich überhaupt daten in Hypertermial empfangen?

hab die maus aufgeschraubt an pin 1 bekomm ich +4,89 V (pin 4 masse)
hab von der maus die datenkabel bis zum stecker gemessen..-> durchgang
hab schon alle möglichen Baudraten in Hyperterminal eingestellt... nix... nicht ein zeichen

aber wo ist nun mein Problem?
BITTE BITTE HELFT MIR

ich habe schon 4eckige augen vom suchen... ich find leider nix...
vll kann mir hier wer helfen...

danke

Zitat

Original von blauwicht
Halle ich hab mir eine GNS 9810 zugelegt..

...

ich habe schon 4eckige augen vom suchen... ich find leider nix...
vll kann mir hier wer helfen..

Hallo blauwicht

Herzlich willkommen im Forum.
Ich habe mir Deine Belegung nicht angesehen, aber das funktioniert so nicht. Denn der Empfaenger liefert kein RS232-Pegel, das Dein PC erwartet. Um diesen Empfaenger an einen PC anzuschliessen benoetigst Du ein Stueckchen Elektronik das die notwendigen Pegelanpassungen vornimmt.

Damit man soetwas nicht selber loeten muss, bietet GNS dieses Kabel als fertige Loesung an.

das würde einiges erklären

auf der seite von gns gibt es so ein kabel nicht.. hast du sowas wie ne bauanleitung? dann würd ich es auch selber bauen...

aber wieso liefert der keine rs232 daten? ich meine was liefert er sonst?

ich hab schon andere gps mäuse mit rj11 stecker gesehen bei denen das so funktioniert haben soll... ist so ein rj11 stecker für gps mäuse nicht genormt?

aber danke schonmal für deine antwort...

Zitat

Original von blauwicht
... aber wieso liefert der keine rs232 daten? ich meine was liefert er sonst?

ich hab schon andere gps mäuse mit rj11 stecker gesehen bei denen das so funktioniert haben soll... ist so ein rj11 stecker für gps mäuse nicht genormt? ...

Hallo blauwicht

Der liefert die Daten im TTL-Pegel.

Nein, die Belegungen der RJ-Stecker sind nicht genormt. Da kann jeder Hersteller nach seinem eigenen Empfinden machen was er fuer richtig erachtet. Uebrigens ist die Belegung auch auf der GNS-Seite unter Support hinterlegt. Lade Dir die einfach mal runter.

Zitat

Original von Bogi100
Das Kabel müßte es eigentlich sein: Klick

Hallo Bogi

Ja, fast richtig. Das ist ein Adapterkabel um von MD6 auf USB zu kommen.
Dazu fehlt dem User aber noch der Adapter von RJ auf MD6

@blauwicht
Sonst ruf einfach mal bei GNS an. Dort erhaelst Du schnelle Hilfe

ja die belegung hab ich ja von der GNS-Seite...

und nun hab ich gedacht, weil es bei anderen mäusen funktioniert (einfach auf comport löten) dass es bei dieser maus auch geht..

kannst du mir erläutern was du mit dem umwandeln der TTL singale meintest? hab da mal was von nem MX232 chip oder so gelesen... stimmt das? gibt es vll ne anleitung für den bau so eines konverters?

Hallo ich bins nochmal...

ich hab mir jetzt so eine schaltung gebaut...http://www.elektronik-kompendi…ublic/riederer/max232.htm

damit werden die TTL signale auf RS232 signale konvertiert.

so angeschlossen und wieder keine zeichen im Hyperterminal...

kann ich die signale auch mit einem Oszilloskop messen?
weil ich würde gern einfach nur wissen das die maus funktioniert... und vor allendingen ob meine schaltung funzt.. alles was an Spannung da sein sollte ist auch da... nur signale kann ich ja schlecht mit einem Voltmeter
messen oder?

kann mir vll nochmal jemand helfen? bitte

danke

Hallo blauwicht

Ja, man kann natuerlich die pegel mit einem Oszilloskop sehen. Das bringt Dich aber auch nicht so ganz weiter. Ich habe zwar noch nicht mit einem Terminalprogramm auf den 9810 zugegriffen, aber aus dem PDA-Bereich kann ich sagen das der Empfaenger initialisiert werden muss. Der laeuft also nicht automatisch mit dem Senden der Daten an.

Sende mal (hex) FF 56 78 78 56 an den Empfaenger

wie sende ich denn was an den Empfänger?

im Hyperterminal kann ich das nicht ohne weiteres machen...
kennst du dich nur mit PDA aus?

also könnte ich mit dem oszilloskop die signale messer, aber erst wenn der GPS-Empfänger initalisiert ist?

wie initalisiert man denn sonst ein GPS-Empfänger? weil kann ja nicht jeder hex code zum empfänger übertragen

aber schonmal danke für deine bemühungen

Zitat

Original von blauwicht
wie sende ich denn was an den Empfänger?

im Hyperterminal kann ich das nicht ohne weiteres machen...
kennst du dich nur mit PDA aus?

also könnte ich mit dem oszilloskop die signale messer, aber erst wenn der GPS-Empfänger initalisiert ist?

wie initalisiert man denn sonst ein GPS-Empfänger? weil kann ja nicht jeder hex code zum empfänger übertragen ...

Alles anzeigen

Hallo blauwicht

Ich bin der Terminalfreak, aber erkennst Du denn das ueberhaupt eine Verbindung zum Empfaenger aufgebaut wird? Solltest Du in der Statuszeile erkennen.

Wenn Du eine Verbindung erkennst, dann versuche einfach mal eine Textdatei an den Empfaenger zu senden. Der braucht im Grunde genommen nur einen Anstoss, damit der anfaengt zu senden

Der Empfaenger wird normalerweise ueber das Navi angesprochen und auch initialisiert. Dazu braucht man nichts zu machen.

sorry aber ich arbeite auch nicht jedentag mit hyperterminal...wie erkenne ich das eine verbindung aufgebaut wird?

hab das mit der text-datei hochladen gerade mal versucht... nix..

hab nur oben links den blinkenden unterstrich...sonst nix...
sonst hab ich immer gleich daten im terminal gesehen... aber von der maus kommt nix

Zitat

Original von Bogi100
... Ist das Thema NMEA-Spezifikation jetzt geklärt ?

Hallo Bogi

Nein, ich habe keine Spezifikation bekommen
SiRF begrenzt auf 12, andere nehmen mehr

Zitat

Original von blauwicht
sorry aber ich arbeite auch nicht jedentag mit hyperterminal...wie erkenne ich das eine verbindung aufgebaut wird?

hab das mit der text-datei hochladen gerade mal versucht... nix..

hab nur oben links den blinkenden unterstrich...sonst nix...
sonst hab ich immer gleich daten im terminal gesehen... aber von der maus kommt nix

Hallo blauwicht

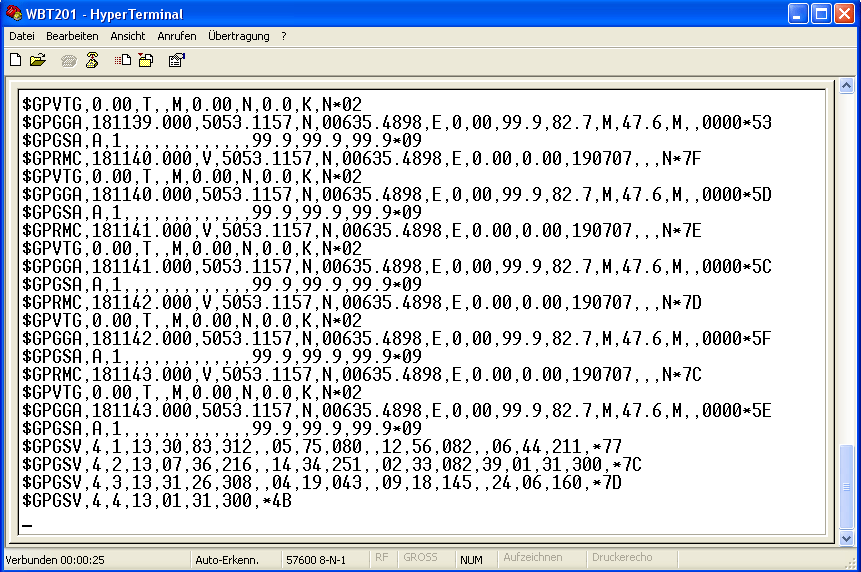

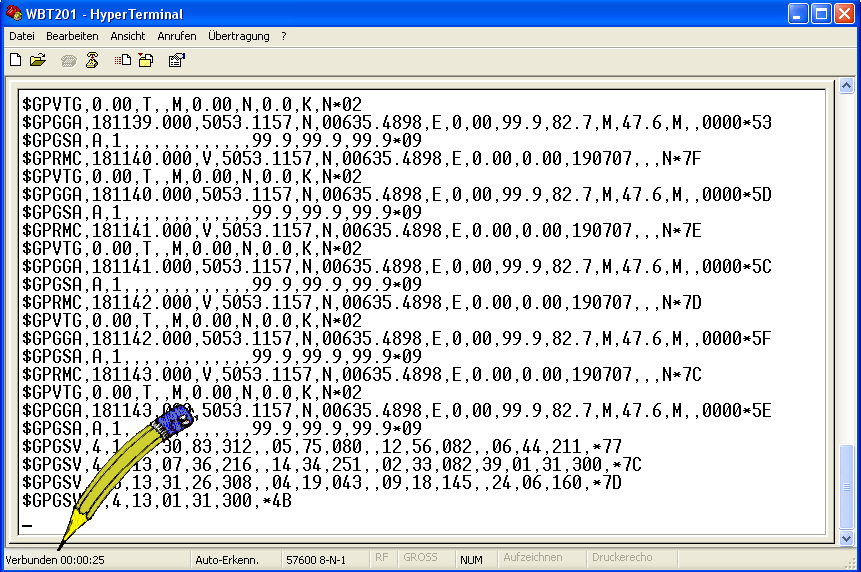

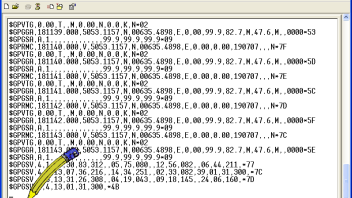

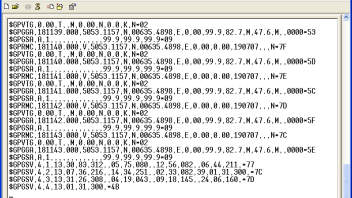

Wenn Du den Empfaenger verbunden hast, dann steht unten links das der verbunden ist und eine Zeit tickert waehrend der Verbindung.
