Google-Earth "Karten" in PDA bringen(Kompass/Glopus/GPS-Tuner) ??

    Hallo,
    habe jetzt Google bemüht und auch hier die Suchfunktion, aber irgendwie finde ich nicht heraus, wie ich Google-Earth Kartenmaterial (am PC) in den PDA bringen kann. Welches PC-Programm ist dazu notwendig?
    Das Google Kartenmaterial ist ja wohl "irgendwie" in Glopus, Kompass und auch im GPS-Tuner einladbar, aber wie abspeichern und wie dann entsprechend umwandeln?


    Update:
    Was wohl gehen soll: NHTopTrans (gibt es aber nicht mehr als DL), Touratech QV ... (kostenpflichtig). Also richtig weiter komme ich nicht :(

    Einmal editiert, zuletzt von QWERTY ()

    Hallo Markus,


    es gibt auch www.stitchmaps.com
    btw: für eine Karte reicht die Demo-Zeit von TTQV aus ;)
    und wenn du mehr als eine Karte von verschiedenen Quellen hast, brauchst du sowieso ein gutes GPS-Programm.


    Grüsse - Anton

    2 Mal editiert, zuletzt von macnetz ()

    Danke für die ersten Tipps.


    > "Brauchst du sowieso ein gutes GPS-Programm"
    Am Programm für den PPC soll es dann nicht liegen, bislang nutze ich BeelineGPS (hat aber keine Kartenanbindung) und OziExplorer.
    Würde jetzt aber gerne mal Glopus und/oder Kompass mit GE-Karten testen. Eben fürs Ausland, wo ich keine Topo Karten besitze.


    Gerade mal StitchMaps installiert, die GE-Anbindung klappt noch nicht, muß wohl noch die API zu GE installieren. GE alleine funktioniert bei mir aber eigentlich.


    Was kann denn TTQV? Kann ich damit mir GE-Karten runterkopieren und dann mit Glopus und/oder Kompass nutzen? Sind die dann auch kalibriert?

    Zitat

    Original von QWERTY
    Gerade mal StitchMaps installiert, die GE-Anbindung klappt noch nicht, muß wohl noch die API zu GE installieren. GE alleine funktioniert bei mir aber eigentlich.

    Hallo Markus,


    das Laden kalibrierter GE-Ausschnitte ist etwas tricky. Da sperrt sich GE gelegentlich ;D
    (ist meist eine Windows-Registry-API... Geschichte).
    Der Kompass-PDA-Viewer kann übrigens nur Kompass-Karten verwenden, keine selbst zusammengestellten Karten.


    TTQV kannst du 25 Tage lang ohne Einschränkungen ausprobieren. Das reicht für die Entscheidungsfindung.


    Grüsse - Anton

    Einmal editiert, zuletzt von macnetz ()

    OK, wenn die Demozeit bei TTQV so schön lang ist, teste ich mal ...


    Prinzipielle (dumme?) Frage:
    TTQV kann ja Kacheln von GE erzeugen, gerade getestet, scheint sofort zu funktionieren (obwohl da Lücken zwischen den Einzelbilder sind). Aber wie bekomme ich diese Karten dann für den PPC nutzbar? Umwandeln? Was ist mit der Kalibrierung? Oder muß ich diese Karten sowieso auch bei TTQV händig kalibrieren?
    Oder gibt es gar einen TTQV-Version für den PPC? Oder welche Progi wird dann empfohlen, um diese "Rasterkarte" dann am PDA zu nutzen?


    Sorry für die vielen Fragen ...


    Thx,
    Markus

    Zitat

    Original von QWERTY
    gibt es gar einen TTQV-Version für den PPC? Oder welche Progi wird dann empfohlen, um diese "Rasterkarte" dann am PDA zu nutzen?s

    Hallo Markus,


    TTQV exportiert Rasterkarten für das PDA-Programm Pathaway.
    Hast du in GE das Gelände ausgeschaltet?


    Grüsse - Anton

    GE auf den PDA geht für lau auch mit den Programmen "Kompass" (hat nichts mit den Kompass Karten oder irgend einem PDA Viewer zu tun) oder mit "Noni GPS Plot" sehr gut. Auf der Noni Seite wird der Google Earth Map Export beschrieben (leider nur auf französisch, aber wofür gibt es schließlich Babelfish). Kompass kann einzelne Google Maps Screenshots zusammenstitchen und hangelt sich dann von Ausschnitt zu Ausschnitt. Die Kalibrierdaten kann man der Google URL entnehmen. Es gibt irgendwo im Net aber auch ein kleines Skript zum Auslesen der Kalibrierdaten aus Google Earth.
    Ich bevorzuge Kompass (einfach hier weiter unten mal suchen). Das Mapstitching ist sehr schnell, Mehrpunkt Kalibrierung macht die Darstellung sehr genau, Navigation und Tracking sind möglich, Tracks werden auf dem GE Screenshot genau dargestellt. Kompass ermöglicht damit sogar die Navigation in historischen Karten. Karte scannen und anhand noch vorhandener Bauwerke kalibrieren (geht sogar vor Ort). Und dann staunen, wie genau die Landvermesser vor 400 Jahren schon gearbeitet haben.
    Viel Spaß
    Uwe
    (wer mehr wissen will, einfach eine Message schicken)

    2 Mal editiert, zuletzt von Missweisung ()

    Navigation in Google Maps Satellitenkarten mit Hilfe des Programms "Kompass"


    Hinweis:
    Das Navigationsprogramm "Kompass" hat nichts zu tun mit den bekannten Produkten des Kompass Verlages. Es ermöglicht die Navigation auf selbst kalibrierten Kartenausschnitten. Eine Navigation auf bereits kalibrierten Karten vom Kompass Verlag, MagigMaps oder den TOP25/50 Karten ist NICHT möglich. Hier muss man den Umweg über Screenshots und eigene Kalibrierung gehen.
    Update: Kalibrierte Kartenausschnitte können aus den Top50 Karten in Kompass exportiert werden (siehe weiter unten unter "Nachtrag")
    Das Programm wird vom Autor als Freeware zur Verfügung gestellt.


    Allgemeine Vorbereitung
    Das Programm Kompass (.EXE) in der aktuellen Version und die Anleitung (.PDF) aus dem Downloadbereich von
    http://www.bb-eng.com/
    herunterladen und Kompass auf dem PDA installieren.


    Vorbereitung der Kartenausschnitte
    Google Maps im Browser aufrufen:
    http://maps.google.de/maps
    Ansicht über F11 in den Vollbildmodus schalten, Kartenansicht "Hybrid" oder "Satellit" wählen, Zoomfaktor mit Schieberegler einstellen, Bildausschnitt einstellen und dann mittels der Taste "Druck" (PC- Tastatur) einen Screenshot erstellen.
    Irfan View starten
    http://www.irfanview.de/
    Ein neues, leeres Bild in Irfan View erstellen und den Screenshot aus der Zwischenablage einfügen.
    Die Größe des Screenshots auf 1249 x 624 Pixel bzw. 72 x 72 DPI ändern.
    Die Anzahl der Farben auf 256 Farben ändern.
    Den benötigten Ausschnitt festlegen.
    Den Screenshot im GIF Format abspeichern.
    Anm.: Die erzeugte Datei sollte nicht zu groß sein. Dateigrößen um 500 KB sind ideal.
    Die so erzeugte Datei auf dem PDA (Speicherkarte) in einem neuen Ordner (z.B. "Kompass-GPS_Karten) abspeichern.
    Anmerkung: wer den Ausschnitt direkt auf dem PDA vorbereiten will, kann anstelle von Irfan View auch "XNview für Pocket PC" nutzen:
    http://www.pocketpcfreewares.com/en/index.php?soft=877


    Kalibrierung des Kartenausschnittes
    Die GIF Datei mit dem Kartenausschnitt in Kompass unter Maps / Map / Load öffnen (ein Warnfenster weist auf die fehlende Kalibrierung hin, mit OK wegklicken.)
    Mit den Funktionen "Drag" und "Zoom" kann der Kartenausschnitt nun auf dem PDA betrachtet werden. Entspricht die Auflösung den Anforderungen,
    kann die Karte nun wie folgt kalibriert werden:
    1. Schritt: Auf dem PDA in mindestens zwei sich diagonal gegenüberliegenden Ecken der Karte jeweils einen markanten Punkt suchen.
    2. Schritt: Google Maps auf dem PC öffnen, den jeweiligen Punkt hier wiederfinden und so lange doppelt anklicken, bis er in deutlichem Maßstab angezeigt wird.


    javascript:void(prompt('',gApplication.getMap().getCenter()));


    In das Eingabefeld des Browsers eingeben. Anm.: Nützlich ist es, wenn man das Skript als "Favorit" im Browser abspeichert
    Die Koordinaten des angeklickten Punktes werden nun in einem separaten Fenster angegeben und können notiert werden.
    Siehe dazu auch:
    http://noegs.blogspot.com/2007…aten-mit-lesezeichen.html
    3. Schritt: Auf dem PDA bei geöffnetem Kartenausschnitt die Funktion "Map / Calibrate" aufrufen.
    Mit dem nun angezeigten Fadenkreuz die vorher bestimmten Punkte anfahren (GPS Status "Local" oben rechts in Kompass einstellen!)
    Die aus Google Maps entnommenen Koordinaten in Kompass eintragen und auf die "Weltkugel" in der Befehlsleiste klicken.
    Den Vorgang für jeden weiteren Kalibrierpunkt wiederholen.
    Ab mindestens zwei Kalibrierpunkten gilt die Karte als kalibriert und ist navigationsfähig.
    Es wird eine Kalibrierdatei (.cal) erzeugt, die den Namen des Kartenausschnittes trägt und immer zusammen mit dem dazugehörigen Kartenausschnitt abgespeichert werden muss.
    Siehe dazu auch: Anleitung für Kompass Pkt. 11 und Pkt. 11.1


    Zusammenfügen mehrerer Kartenausschnitte in Kompass (Map stitching)
    Kompass hat eine eingebaute Funktion zur Verknüpfung beliebig vieler Kartenausschnitte. Angezeigt werden dabei während der Navigation jeweils nur zwei Ausschnitte. Der Übergang von Kartenausschnitt zu Kartenausschnitt während der Navigation erfolgt fast unmerklich schnell. Kompass "hangelt" sich durch die jeweils benötigten Ausschnitte.
    Für das Anfügen der weiteren Kartenausschnitte muss man die Kalibrierdateien der Kartenausschnitte bearbeiten (editieren).
    Wie das geschieht, kann man am besten der Anleitung von Kompass entnehmen (Pkt. 11.2).
    Für das Editieren hat sich der Total Comander bewährt:
    http://www.ghisler.com/pocketpc.htm


    Ein weiteres Anwendungsbeispiel
    Eine auf einem Wanderparkplatz installierte Wanderkarte mit der Digitalkamera fotografieren (Brennweite möglichst auf 80mm einstellen, wegen der geringeren Verzeichnung, nicht schräg fotografieren, Auflösung nicht zu hoch einstellen).
    Speicherkarte in den Pocket PC stecken und die Bilddatei mit XNview wie oben beschrieben bearbeiten.
    Kompass starten, Karte laden, GPS aktivieren und bei bestehender GPS Verbindung den ersten Kalibrierpunkt (jetziger Standort) auf der Karte setzen. Die aktuellen Positionsdaten werden nun in die Kalibrierungsdatei übernommen.
    Zu einem auf der Wanderkarte angegebenem Ziel wandern und dort den zweiten Kalibrierpunkt mit dem Fadenkreuz setzen. Die aktuellen Positionsdaten werden nun in die Kalibrierungsdatei übernommen.
    Die Wanderkarte befindet sich nun voll navigationsfähig (für lau) auf dem PDA :)


    Viel Spass!


    Uwe


    Nachtrag
    Der Export kalibrierte Kartenausschnitte aus den Top50 Karten in Kompass ist doch möglich!
    Hier gibt es die Software dafür:
    http://www.astr-software.de.ki/
    (alle Freeware!)
    - GeoMapCreator
    Ermöglicht die Erstellung kalibrierter Kartenausschnitte aus den Top50 Karten der Landesvermessungsämter und beeinhaltet ein Tool zum komfortablen Aneinanderfügen von Kartenausschnitten. Genial!
    - GPS-Format-Konverter
    Ermöglicht die Konvertierung der Overlays (.ovl) in Kompass Track- Formate (.trk) und umgekehrt (Achtung, Kompass verwendet ein eigenes .trk Format!)


    Hier noch einige Screenshots zu Kompass

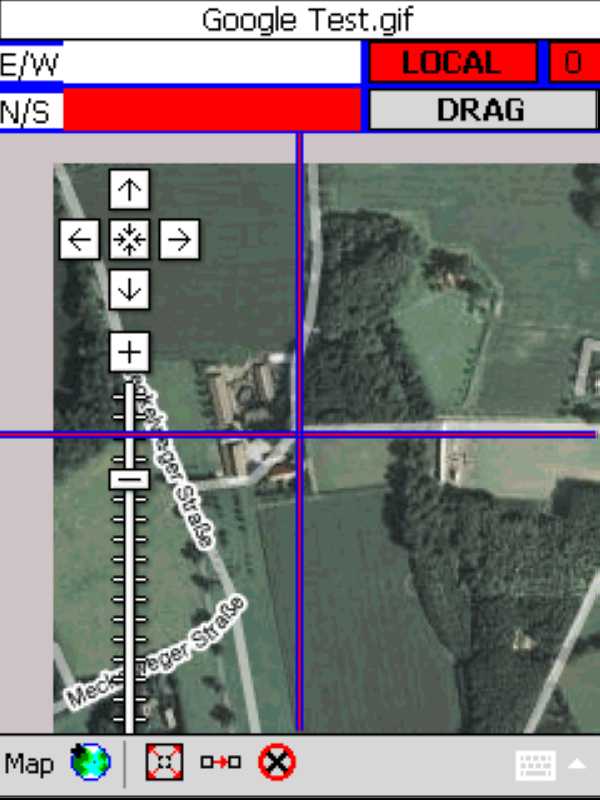

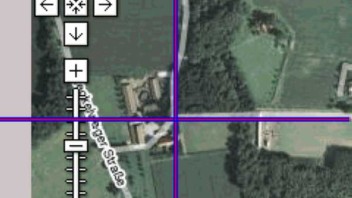

    1. Kalibrierkreuz

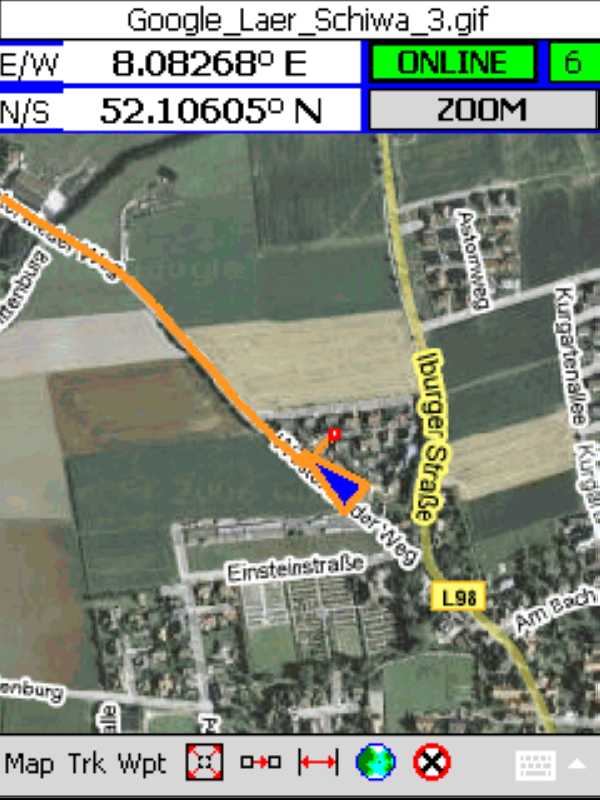

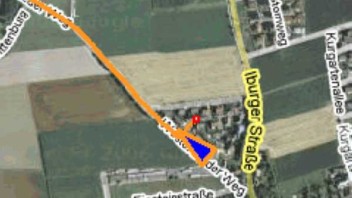

    2. Navigation auf geladener Route

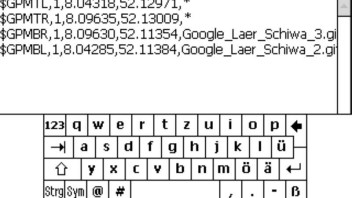

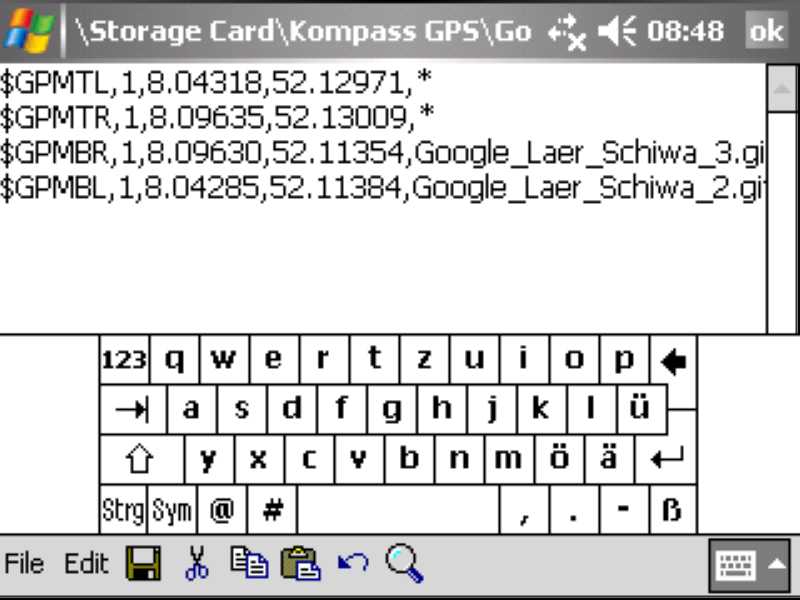

    3. Kalibrierdatei mit verknüpften Kartenausschnitten

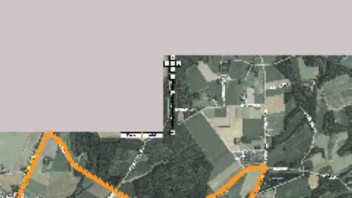

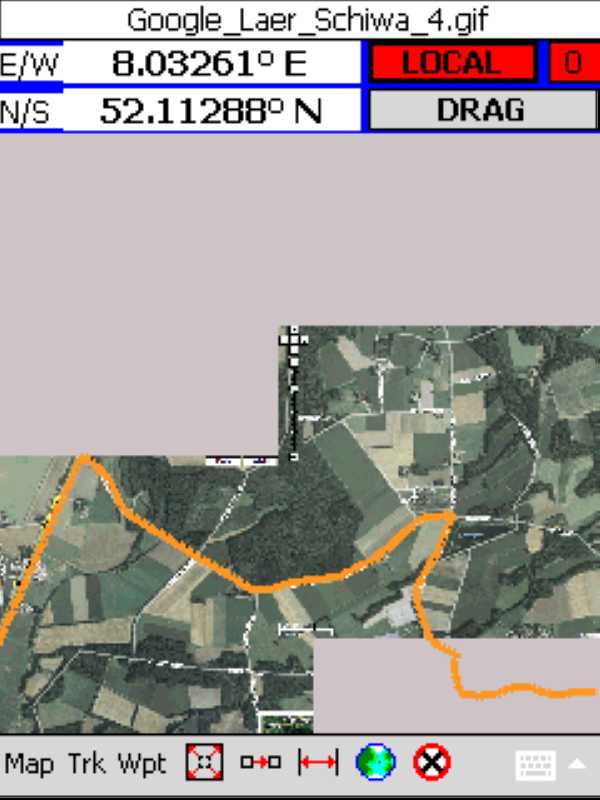

    4. Zwei verknüpfte Kartenausschnitte in der Übersicht (Anm.: Die verknüpften Ausschnitte müssen nicht zwingend überlappen)
    -

    ich befasse mich auch gerade mit dieser geschichte, da bin ich auf dieses tool gestoßen. GoogleMapsViewer... sau geiles tool, das gibt dir die maps in der größe und in dem format aus wie du sie brauchst. musst nicht mal mehr kalibrieren. ich arbeite mit dem oziexplorrer. einfach nur erzeugte karte drauf und los ;)
    kennt einer von euch das tool? so wie ich mitbekommen habe, sperrt google die ip wenn mehr wie 6mb an maps gezogen wurden. ist bei größeren karten nicht so toll.



    ps: um die sache rund zu machen... hier ist das tool


    http://www.silber2004.narod.ru/GoogleMV1.zip


    kann mann auch auf enlisch umstellen!!!!

    2 Mal editiert, zuletzt von digger007 ()

    Kann Kompass auch:


    http://www.astr-software.de.ki/
    (aller Freeware!)


    GPS-Format-Konverter
    Ermöglicht die Konvertierung von Track- Formaten für Kompass


    GeoMapCreator
    Ermöglicht die Erstellung kalibrierter Kartenausschnitte aus den Top50 Karten der Landesvermessungsämter für das Programm Kompass


    Viele Grüße


    Uwe

    Auf meinem FS Loox N100 läuft "Kompass" auch.
    Leider kann ich keine Karten sichtbar machen egal welches Format ich benutze.
    Hat jemand eine Idee was ich falsch mache?


    Danke und Gruß,
    Matthias


    Ich benutze diese Version: Kompass für CE2003 V6.0.2.7 vom 24.August 2007:

    Hallo Matthias,


    ich weiß nicht ob ich das jetzt richtig verstanden habe, aber ich
    vermute jetzt mal dass Du beim Versuch eine Karte zu öffnen,
    im Öffnen-Dialog keine Karte findest, obwohl sich welche auf
    Deiner Speicherkarte, oder wo auch immer, befinden.


    Falls dass der Fall sein sollte, gehe ich davon aus, dass Du Deine
    Verzeichnistiefe überschritten hast.
    Kompass unterstützt maximal ein Unterverzeichnis. Alles was sich
    in noch tieferen Unterverzeichnissen befindet, wird ignoriert.


    Ich versuche dass mal an einem Beispiel mit der Speicherkarte als
    Hauptverzeichnis zu zeigen.


    Funktioniert:
    Storage Card\Kompasskarten\Karte.jpeg


    Funktioniert nicht:
    Storage Card\Kompasskarten\NochEinVerzeichnis\Karte.jpeg


    Hoffe ich konnte Dir helfen.


    MfG
    BikerLupo

    Ich hab anscheinend das gleiche Problem wie Matthias, auf einem N110.


    Man sieht Karten im Dateiexplorer, kann sie laden, allerdings werden sie nicht angezeigt.
    Es kommt nur die Fehlermeldung "No or invalid map calibration!"
    Der Name der Karte wird in der Titelleiste angezeigt, ansonsten nur eine graue Fläche, wo die Karte sein sollte.


    Hat jemand 'ne Idee?


    Gruß


    Mario

    @Mario


    Die Fehlermeldung ist doch eigentlich ziemlich aussagekräftig.
    Offensichtlich hat Kompass keine gültige Kalibrierungsdatei
    zur Karte gefunden.


    Es muss immer die Karte und eine dazu passenden Kalibrierungs-
    datei mit dem gleichen Namen wie der der Karte vorhanden sein.


    Also z.B.: Karte.jpeg und Karte.cal


    Außerdem kann es Probleme geben, wenn die Karte bzw. das Bild eine
    Größe von 2000x2000 Pixel überschreitet.


    Wenn Deine Karten das JPG-Format haben, dann musst Du unbedingt
    darauf achten, dass die Dateien die Dateiendung *.jpeg haben.
    Mit der Dateiendung *.jpg werden die Karten gar nicht erst gefunden.
    Könnte übrigens auch das Problem bei Matthias sein.
