TMC und Audio gleichzeitig /Anleitung für ein Adapterkabel

Hallo allerseits,

ich habe mir ein Adapterkabel gelötet, um den Audio/TMC Ausgang des
Medion MD96050 gleichzeitig nutzen zu können.

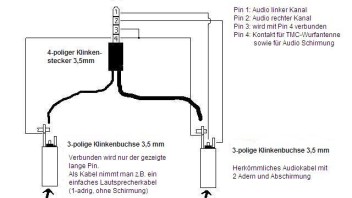

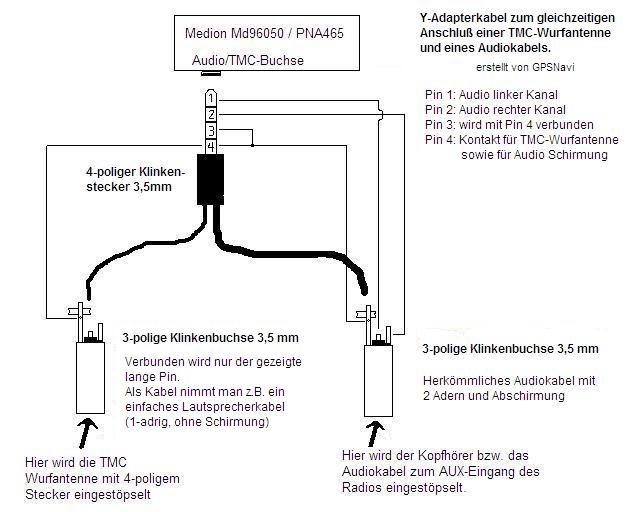

In der anhängenden Skizze findet ihr eine schematische Darstellung
mit der Pinbelegung. Die Kosten sind minimal: so kostet der 4-polige
Klinkenstecker 3,5mm bei C..rad weniger als 2 .

Fragen und Rückmeldungen gerne!

Schönen Tag noch,
GPSNavi

Helft mir bitte mal auf die Sprünge, bin noch neu:
1) Wenn ich Pins 3 und 4 kurzschließe, warum brauche ich dann einen vierpoligen Stecker und kann nicht einfach einen dreipoligen nehmen?
2) Warum wird das Kabel des Kopfhörers nicht als Antenne genutzt, wenn ich den statt der Wurfantenne einstecke? Die Masseleitung ist dann doch auch mit dem Antennenanschluß verbunden, insbesondere wenn ich 3 & 4 sowieso kurzschließen kann.

Zitat

Original von gaston_nl
Helft mir bitte mal auf die Sprünge, bin noch neu:
1) Wenn ich Pins 3 und 4 kurzschließe, warum brauche ich dann einen vierpoligen Stecker und kann nicht einfach einen dreipoligen nehmen?
2) Warum wird das Kabel des Kopfhörers nicht als Antenne genutzt, wenn ich den statt der Wurfantenne einstecke? Die Masseleitung ist dann doch auch mit dem Antennenanschluß verbunden, insbesondere wenn ich 3 & 4 sowieso kurzschließen kann.

Hallo gaston_nl,

zu 1) die TMC-Antenne hat nur auf dem innersten Ring (Pin 4) Kontakt.
Das ist sichergestellt, durch den 4-poligen Stecker UND die dreipolige Klinken-
buchse zu der nur ein 1-adriges Kabel führt.
zu 2) aus diesem Grund ( zu1) ) funktioniert der 3-polige Audio-Kopfhörer auch nicht als
Antenne, da Pin 3 und Pin 4 auf GND (Abschirmung) liegen und das verhindert einen
korrekten Empfang.

Die Konstruktion ist getestet und funktioniert. Viellicht gibt es noch andere Erfahrungswerte - bitte melden!

Grüße von GPSNavi

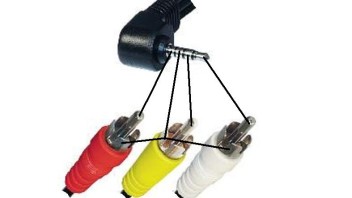

Es gibt ein cable fur sony camcorder CABLE-537. Habs versucht und es geht wunderbar! uns also nichts loeten
Rot durchgeschalted ist antenne und gelb und weiss furs audio.
Sehe mahl die foto. Preis ist von 5 bis 8 euro.

Zitat

Original von flyer1943
Es gibt ein cable fur sony camcorder CABLE-537. Habs versucht und es geht wunderbar!
Rot durchgeschalted ist antenne und gelb und weiss furs audio.
Sehe mahl die foto. Preis ist von 5 bis 8 euro.

Wo gibt es sowas????

Bezugsquelle???????

Gruss NickNack

Habs gekauft in electronicashop in holland.
Google doch mal mit VIDEO CABLE-537 und du wirdts finden.

Zitat

Original von GPSNavi
zu 1) die TMC-Antenne hat nur auf dem innersten Ring (Pin 4) Kontakt.
Das ist sichergestellt, durch den 4-poligen Stecker UND die dreipolige Klinken-
buchse zu der nur ein 1-adriges Kabel führt.

In der Grafik oben werden Pin3 & Pin 4 des vierpoligen Steckers miteinander elektrisch verbunden. Dadurch hat die Antenne auch mit Pin 3 Kontakt. Wenn diese Verbindung nicht wäre, würde ich's verstehen...

Ich hab's jetzt mal getestet: Kopfhörer rein - TMC Empfang da. Kopfhörer raus - TMC Empfang weg. Aber egal, ich brauch den Kopfhörer eh nicht. Mein Auddo hat nen CD-Spieler .

@gaston_nl

Du hast m. E. in beiden Punkten zu 1) und 2) Recht, weil Ring 3 und 4 gemäß Schaltbild elektrisch verbunden sind.

Es funktioniert auch in der Praxis perfekt: Die Abschirmung des Kabels arbeitet als Antenne. Die beste Antennenwirkung erreicht man übrigens, wenn das Schirmgeflecht "nacktes" Kupfer ist (unverzinnt...) weil die Dämpfung dann wegen des Skineffektes am geringsten ist, das kennt auch jeder Amateurfunker aus der Praxis.

Ich habe es wie Du ausprobiert. Mit Kopfhörer guter TMC-Empfang! Ohne Hörer natürlich kein Empfang, weil die als Abschirmung fungierende Antenne fehlt.

Grüße
Max
(DK7..)

Hi Leute!

Hab das selber mal ausprobiert. Bei mir klappt es allerdings nicht. Hab es bereits mit vier Kopf-/Ohrhörern versucht, die bei mir noch rumflogen, aber immer das selbe Ergebnis:

Kopfhörer draußen: kein Empfang
Kopfhörer halb drinnen: Empfang ok (starke Sender volle Stärke, schwache nicht empfangbar)
Kopfhörer ganz drinnen: kein Empfang

Je nach Modell riss der Empfang ab einem gewissen Punkt ab, es kam immer darauf an, wie viel vom Stecker noch rausguckte...

Hab dann mal ein kleines Stück (1cm) Draht genommen und vorsichtig an den vordersten Kontakt in der Kopfhörerbuchse gehalten und siehe da: Empfang, genauso wie "Kopfhörer halb drinnen".

Und dann hab ich mal einen längeren Draht (10cm) an das letzte bisschen Metall des Klinkensteckers gehalten, das bei "Kopfhörer ganz drinnen" noch rausguckte. Jetzt war der TMC Empfang sogar so gut, dass ich auch schwache Sender empfangen konnte.

Da stell ich mir die Frage, ob/warum das Kabel des Kopfhörers nicht als Antenne dient, wo es doch nichts macht, wenn Pin 4 und 3 verbunden sind.
Und wie gesagt, hab es mit vier völlig verschiedenen Kopfhörern ausprobiert, immer das selbe Ergebnis.

Gruß Jojo

Guten Morgen,
das Problem der gleichzeitigen Verwendung von TMC und Audio hören wir immer wieder. Gerade für die Verwendung von FastMute braucht man ja die Audiosignale. Daher haben wir uns etwas einfallen lassen.
Die oben beschriebenen Lösungen gehen auch schon in diese Richtung.
Allerdings sollte die Antenne nicht direkt mit der Audiomasse verbunden werden. Darum haben wir in unser Kabel einige extras eingebaut.

Es gibt zwei verschiedene Versionen davon. Einmal einen Adapter mit zwei Klinkenbuchsen um das Signal aus einem Y-Adapter (per Klinkenstecker) zu verwenden. Die Besonderheit bei dieser Version ist eine galvanisch Trennung des TMC Einbangs zum Schutz der Geräte. Die andere Version hat eine integrierte Wurfantenne aus einem dünnen, flexiblen Draht. Der lässt sich leicht in eine Ritze der Armaturen verstecken und durch die schwarze Farbe fällt er optisch garnicht auf. Jeder der die mitgelieferte Antenne der Navis benutz, wird wissen was ich meine :gap
Bei diesem Adapter steht das Audiosignal, wie bei dem anderen Adapter auch, über eine Klinkenbuchse zur Verfügung.

Wer mehr wissen will kann hier nachlesen.

Gruß
Robert

Hi!

Die Adapter sehen echt nicht schlecht aus!
Die Lösung für die TMC-Probleme!

Bei der Beschreibung von "TMC-Antenne mit Audiobuchse" steht allerdings, dass die Audioausgabe nur mono erfolgt. Da würde mich noch interessieren:

a) Wird es auch noch eine Stereoversion geben? Ist dies thoeretisch überhaupt machbar?
b) Ist die Audioausgabe beim Splitter ebenfalls nur in mono?

Gruß Jojo

Hallo,
die Ausgabe der Audiosignale erfolgt zwar auf beiden Kanälen, aber in Mono. Auch beim Splitter. Für reine Naviansage oder Verwendung von FastMute spielt das auch keine Rolle.
Die Naviansage ist ja ohnehin in Mono (auf beiden Kanälen).

Theoretisch geht auch eine Stereoauskopplung der Signale. Bisher ist das aber noch ein mechanisches Problem. Wir suchen hier noch nach einer Lösung. Aber machbar ist es in jedem Fall.

Gruß
Robert

hi fans

nachdem ich nu einiges hier rausgesogen habe , habe ich mir auch die mühe gemacht, mich anzumelden *seufz*.

grund meiner anmeldung war eigentlich nur, euch zu informieren, wo man die strippe mit dem abgewinkelten 3,5mm klinkenstecker und den drei cinch-steckern kaufen kann.

also nu das wesentliche:

- Gekauft habe ich es bei conrad
- Artikel-Nummer: 302336-62
- Preis: 5,59

einige andere elektronikbuden haben auch einzelne 4-polige stecker, meistens aber nur in gerader form.

und auch einige türkische händler (in meinem fall hatte einer so eine strippe, allerdings auch nur mit geradem stecker)

und als bonus noch ne info

nachdem ich mir die strippe gekauft habe, wollte ich natürlich gleich testen, ob der ton am navi bei einstecken des klinkensteckers abgeschaltet wird. tja, tat er nich :-D). nachdem ich noch bei mehreren anderen elektronikhändlern meines vertrauens verschiedene 4-polige Stecker getestet habe, kam mir ein gedanke............
sollte diese böööööööööööse klinkenbuchse etwa nicht auf mechanischem, sonder auf elektronischem wege abgeschaltet werden, also nur, wenn eine Grundlast daran hängt? naja, einfach mal die cinch-stecker an einen audio-eingang eines gerätes angeschlossen und siehe da, es funktioniert.

au weia, nu sprudelt es ja aus mir...................

noch ne info.............

da ich mir ne große speicherkarte ins navi gesteckt habe, höre ich eh nur noch musik über das navi. um ansagen und musik hören zu können, habe ich mir nen fm-transmitter dazwischen geschaltet. nix fastmute, oder so. diese transmitter-lösung könnte aber unter umständen nicht funktionieren, wenn man keine freie frequenz mehr findet (in italien z.b. sehr wahrscheinlich).

nu habe ich keine lust mehr zu schreiben.................hoffe aber, daß ich euch damit helfen konnte.

schalömchen
