Hallo,
LowLoss Kabel ist verlustarmes RG 174 Antennenkabel. Sowas wird z.B. für Freisprechanlagen als Antennenleitung zum Nachrüsten verwendet.
Auf der einen Seite dann ein 4-Pol Klinkenstecker und auf der anderen Seite ein 150Ohm Antennenkabelstecker ran. Fertig.
Gruß Thomas
www.navisys.de
ZitatOriginal von TomB
LowLoss Kabel ist verlustarmes RG 174 Antennenkabel. Sowas wird z.B. für Freisprechanlagen als Antennenleitung zum Nachrüsten verwendet.
Auf der einen Seite dann ein 4-Pol Klinkenstecker und auf der anderen Seite ein 150Ohm Antennenkabelstecker ran.
Ah so, ich verstehe. Das ist aber nicht dasselbe, was man vom Fernseh-Kabel kennt, oder?
Bitte erlaube eine letzte Frage: An welchen der Pole am Klinkenstecker schließt Du das Kabel an? Dank und Gruß com wind-hund
Nein das ist kein Fensehantennenkabel, das wäre bischen dick und steif
Angeschlossen wird am PIN4 des 4-Pol Steckers.
Gruß Thomas
www.navisys.de
ZitatAlles anzeigenOriginal von TomB
Hi,
die Abschirmung des Kabels zum Navi hat meiner Ansicht nach keinen Einfluss auf den Radioempfang.
Ich habe ein geschirmtes LowLoss Kabel zum Navi hin verwendet, allerdings im Testbetrieb jetzt nicht Naviseitig im Stecker angeschlossen, geht aber über einen kleinen Kondensator.
Probleme habe ich bisher keine bemerkt.
Das Ebay-Kabel hat garantiert Übergangswiderstände drinnen, zumindest wird es da eine gewisse "Serienstreuung" geben.
Das bringt dann halt eine Dämpfung auf die Leitung und die verschlechtert den Empfang.
Gruß Thomas
www.navisys.de
Hallo Thomas,
Deine Aussage ist so nicht ganz richtig. Die Abschirmung hat, abhängig vom Fahrzeugtyp, schon Auswirkung auf den Radioempfang.
Kleines Beispiel aus der Sat-Technik. Bei minder abgeschirmten Kabel erzeugen die schnurlosen Telefone eine Störfrequenz, dies hat zur Folge, dass das Telefon weiter weg gestellt werden muß um ein störungsfreies Bild und Ton zu bekommen. Bei Kabeln mit doppelter Abschirmung, gibt es dieses Problem nicht mehr.
Da ein Fzg. heute mit immer mehr Elektronik ausgerüstet ist und somit eine Vielzahl unterschiedlichen Frequenzen vorhanden sind spielt natürlich die Art der Abschirmung und deren richtigen Anschluß, auch auf der Steckerseite, eine wichtige Rolle.
Aus diesem Grund wird der Y-Adapter von GNS auch modifiziert. Man hätte ja auch den einfacheren Weg gehen können und die Schirmung nicht an den Stecker anlöten müssen.
Hier gäbe es dann das Problem der Stummschaltung nicht.
Natürlich werden von dem Fahrzeugherstellern Maßnahmen bei der Entwicklung vorgesehen um diese Störparameter zu reduzieren, hier müssen einschlägige Normen erfüllt werden.
Sicherlich ist es auch fachlich falsch die Entkopplung der Phantomspannung mittels eines Widerstand umzusetzen. Dies hatte ich bereits mal dargestellt.
Ein Widerstand bedeutet immer Verlust und gerade den wollen wir an dieser Stelle nicht haben.
Gruß alfred1946
Da muss ich Alfred absolut zustimmen. Das sind auch die Probleme die an anderer Stelle schon mit Störungen in den Lautsprechern etc beschrieben wurden. Aber es gibt ja Kabel und Stecker, auch sehr dünn mit der entsprechenden Schirmung.
ZitatOriginal von alfred1946
Deine Aussage ist so nicht ganz richtig. Die Abschirmung hat, abhängig vom Fahrzeugtyp, schon Auswirkung auf den Radioempfang.
Nun gut, also muß die Abschirmung auch angeschlossen werden, habe ich das richtig verstanden? Und wenn ja, wie geht das? Und an welchen PIN? Oder muß man dann noch mehr beachten?
ZitatOriginal von wind-hund
Nun gut, also muß die Abschirmung auch angeschlossen werden, habe ich das richtig verstanden? Und wenn ja, wie geht das? Und an welchen PIN? Oder muß man dann noch mehr beachten?
Grundsätzlich darf die Schirmung nur über einen Kondensator auf den Stecker gelötet werden. Nicht weil sonst die Schirmung nicht greift, sonder nur wegen der doppelten Belegung der Buchse, Kopfhörer und Antenne.
Also der Kondensator ist nicht für die Schirmung nötig sondern nur wegen der Doppelbelegung der Buchse = Stummschaltung wie hier auch schon berichtet wurde.
Zu der Belegung des Steckers und Größe des Kondensators kann Thomas sicher mehr Infos geben da über Ihn bereits ein modifizierter Y-Adapter angeboten wird, siehe seine WEB-Seite
Gruß alfred1946
ZitatOriginal von alfred1946
Grundsätzlich darf die Schirmung nur über einen Kondensator auf den Stecker gelötet werden. Nicht weil sonst die Schirmung nicht greift, sonder nur wegen der doppelten Belegung der Buchse, Kopfhörer und Antenne.
Also der Kondensator ist nicht für die Schirmung nötig sondern nur wegen der Doppelbelegung der Buchse = Stummschaltung wie hier auch schon berichtet wurde.
Ah so, jetzt habe ich es vestanden. Vielen Dank, Alfred.
....na ja, kam ich mal wieder zu spät, aber Alfred sagte ja schon alles.

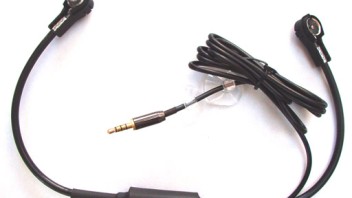

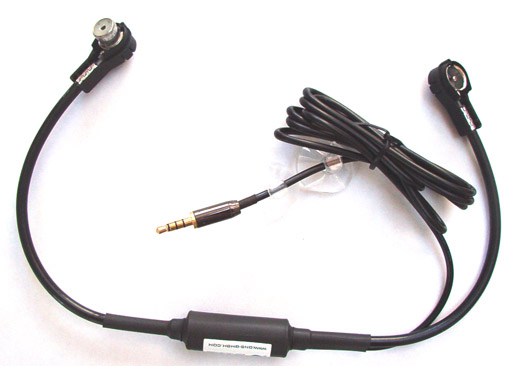

Hier der modifizierte Y Kabel :
ZitatAlles anzeigenHallo Thomas,
Deine Aussage ist so nicht ganz richtig. Die Abschirmung hat, abhängig vom Fahrzeugtyp, schon Auswirkung auf den Radioempfang.
Kleines Beispiel aus der Sat-Technik. Bei minder abgeschirmten Kabel erzeugen die schnurlosen Telefone eine Störfrequenz, dies hat zur Folge, dass das Telefon weiter weg gestellt werden muß um ein störungsfreies Bild und Ton zu bekommen. Bei Kabeln mit doppelter Abschirmung, gibt es dieses Problem nicht mehr.
Da ein Fzg. heute mit immer mehr Elektronik ausgerüstet ist und somit eine Vielzahl unterschiedlichen Frequenzen vorhanden sind spielt natürlich die Art der Abschirmung und deren richtigen Anschluß, auch auf der Steckerseite, eine wichtige Rolle.
Aus diesem Grund wird der Y-Adapter von GNS auch modifiziert. Man hätte ja auch den einfacheren Weg gehen können und die Schirmung nicht an den Stecker anlöten müssen.
Hier gäbe es dann das Problem der Stummschaltung nicht.
Natürlich werden von dem Fahrzeugherstellern Maßnahmen bei der Entwicklung vorgesehen um diese Störparameter zu reduzieren, hier müssen einschlägige Normen erfüllt werden.
Moment wir reden von 2 verschiedenen Sachen !!
Mit dem Y-Kabel wird die Schirmung der Radio-Antennenleitung erstmal nicht unterbrochen. Die Antennenleitung geht durchgängig mit Schirm bis zum Radio.
Die Test-Antennenleitung zum Navi ist bei mir im Moment zwar geschirmt, aber der Schirm ist nur einseitig am radoseitigen Stecker angeschlossen.
Probleme konnte ich bisher weder beim Radioempfang noch beim TMC-Empfang feststellen.
Logisch ist es die sichere Lösung einen Kondensator einzulöten und logisch ist der GNS-Splitter auch die eindeutig hochwertigere Lösung.
Wir verwenden zur Abkopplung des Schirms einen Kondensator Typ K5M104 0.1uF 50Vdc
Den kann man natürlich auch in das Kabel Y-Kabel=>Navi löten, das ist kein Problem.
Gruß Thomas
www.navisys.de
Hallo Thomas, das heißt als, das abgebildete Y-Kabel entspricht dem was wir wünschen und GNS bislang nur mit hässlichem, unpraktischem Zwischenstück liefert?
Auf dem Bild ist kurz vor dem Stecker eine Unterbrechung zu sehen, was ist das und ist das dann in der Serie auch so? Gibts den Stecker auch als Winkelstecker, wobei wir bei der Titelüberschrift wären
Hallo,
das Bild war unsere erste Testversion für die Becker 7988, der Stecker wurde mittlerweile auf gewinkelt umgestellt.
Die "Unterbrechung ist irgend ein Bildfehler, hat nichts zu bedeuten.
Wir kaufen die Splitter halt bei GNS mit anderem Stecker ein und machen einen neuen Stecker ran.
Ursprünlich haben wir das für die Becker gemacht, mittlerweile haben halt viele Navis den Stecker z.B. Medion , Route66..
Gruß Thomas
OK, meine Bestellung geht morgen raus!
@ alle, jetzt aber ran an den Speck, darauf habt Ihr doch lange gewartet. :
Danke Thomas.
ZitatAlles anzeigenOriginal von TomB
Hallo,
das Bild war unsere erste Testversion für die Becker 7988, der Stecker wurde mittlerweile auf gewinkelt umgestellt.
Die "Unterbrechung ist irgend ein Bildfehler, hat nichts zu bedeuten.
Wir kaufen die Splitter halt bei GNS mit anderem Stecker ein und machen einen neuen Stecker ran.
Ursprünlich haben wir das für die Becker gemacht, mittlerweile haben halt viele Navis den Stecker z.B. Medion , Route66..
Gruß Thomas
Hallo Thomas,
wie soll ich das verstehen. An den Y-Adapter von GNS tauscht ihr nur den Stecker aus oder verbaut ihr auch zusätzlich einen Kondensator?
Wenn nur der Stecker getauscht wird und somit die Schirmung nicht auf den Stecker gelötet wird, sonst Stummschaltung, entspricht dies ja nicht mehr die Zukunftlösung von GNS. Die Übergangslösung von GNS hatte ja diesen Kondensator in dicken Übergangsteil.
Nachtrag:
Mit Klincke 3,5 u. 4 fach hat GNS schon lange
Mit freundlichen Grüßen
holzwurm35
Habe ich doch schon geschrieben:
ZitatWir verwenden zur Abkopplung des Schirms einen Kondensator Typ K5M104 0.1uF 50Vdc
Gruß Thomas
P.S: Bevor die nächste Frage kommt. In dem Kabel der elektonScheibenklebeantenne die wir als Alternative für Fzge haben wo man nicht in die Antennenleitung reinkommt ist der gleiche Kondensator verbaut.
