Vorstellung Einbaulösung: Brodit Proclip + Richter + Wurfantenne

    Zitat

    Original von wind-hund


    Vorsicht mit solchen Kommentaren! Auf dem Bild ist klar die original Wurfantenne zu sehen, Dein zitierter Strumpfschlauch ist nur am Stecker angebracht.



    Ich seh da klar und deutlich Schrumpfschlauch auf der ganzen Länge.


    Gruss NickNack


    Nein, bin ich nicht.


    Gruss NickNack

    Zitat

    Original von NickNack
    Ich seh da klar und deutlich Schrumpfschlauch auf der ganzen Länge.


    Hm, naja, also unter klar und deutlich verstehe ich zwar etwas anderes, aber nachdem ich mir das Bild mal ins Unendliche vergrößert hatte, meine ich nun, Deine Behauptung bestätigt zu sehen - verwirrend fand ich es aber schon, da auf den ersten (und den zweiten) Blick das Kabel nun einmal sehr ins Auge sticht und vielleicht durch den Lichteinfall eine ähnliche Farbe annimmt wie die Original-Antenne. Davon abgesehen find ich's auch nicht sehr ästhetisch, aber das ist eine andere Frage ...
    Gute Nacht, wind-hund

    Zitat

    Original von bonnie


    Hast du nicht einen Zigarettenanzünder im Fondbereich der Mittelkonsole?
    Das Kabel kann dann unter die Kunststoffabdeckung des Tunnels versteckt nach vorne verlegt werden und kommt erst in Höhe der Telefonkonsole hoch.


    Gruß
    bonnie


    Gute Idee, bin ich noch gar nicht drauf gekommen :applaus Werde das mal bei Gelegenheit mit nem Spannungswandler kombinieren. Leider ist Weihnachten vorbei - und damit auch der Urlaub zum basteln :(


    Danke für den Tip.

    Zitat

    Original von Wurstwasser


    Hat jemand vielleicht einen Link zu einem kompletten Set mitsamt der Platte, oder gibt es das nicht, und man muss die beiden Komponenten einzeln kaufen????


    Ja, muß man. ProClip = Halterung, die ans Fahrzeug angepaßt ist.
    PNA-Halterung = Halterung, die auf den ProClip gesetzt wird und den PNA aufnimmt, guckst Du hier im selben Shop: http://www.gps-haus.de/Brodit-…g/Medion:::3387_3396.html

    Zitat

    Original von wind-hund


    Ja, muß man. ProClip = Halterung, die ans Fahrzeug angepaßt ist.
    PNA-Halterung = Halterung, die auf den ProClip gesetzt wird und den PNA aufnimmt, guckst Du hier im selben Shop: http://www.gps-haus.de/Brodit-…g/Medion:::3387_3396.html


    Besten Dank, wind-hund.


    Dann habe ich ja jetzt (wirklich) alles zusammen was ich für den Umbau/Einbau benötige.



    Gruß



    Wurstwasser

    @Wurstwasser
    du schraubst die sogeannte Richterplatte auf den Brodithalter. Am bestern mit einem ganz dünnem Bohrer kurz vorbohren und dann die mitgelieferten Schrauben festschrauben.

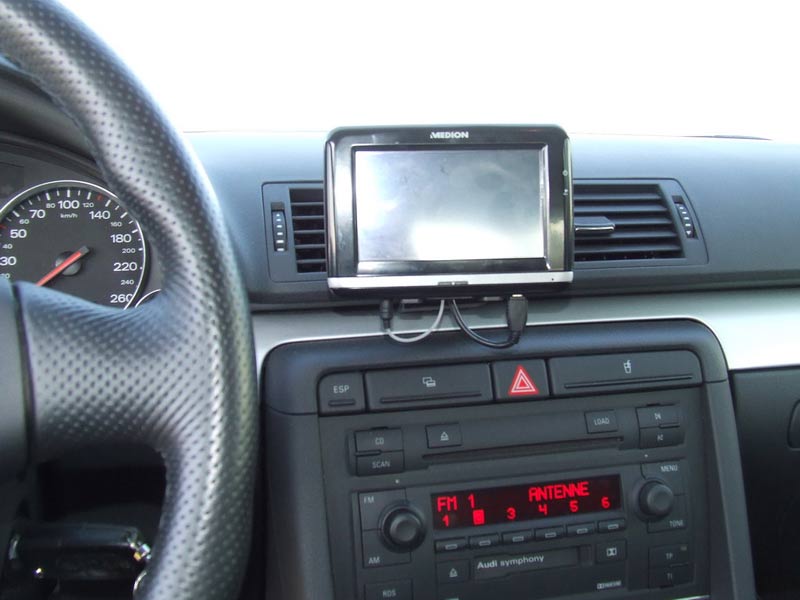

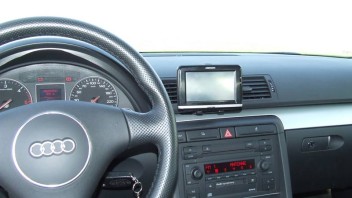

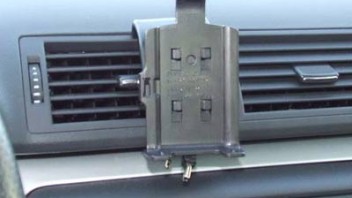

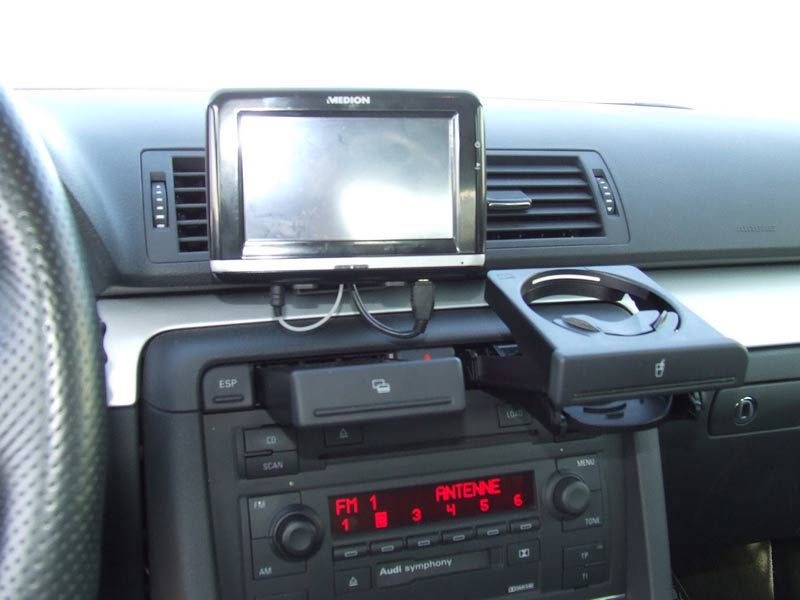

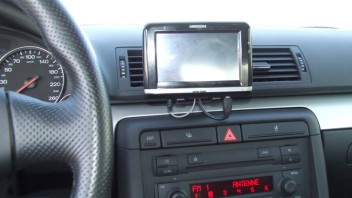

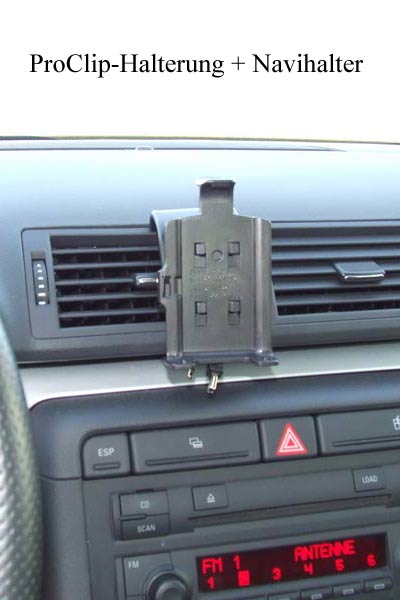

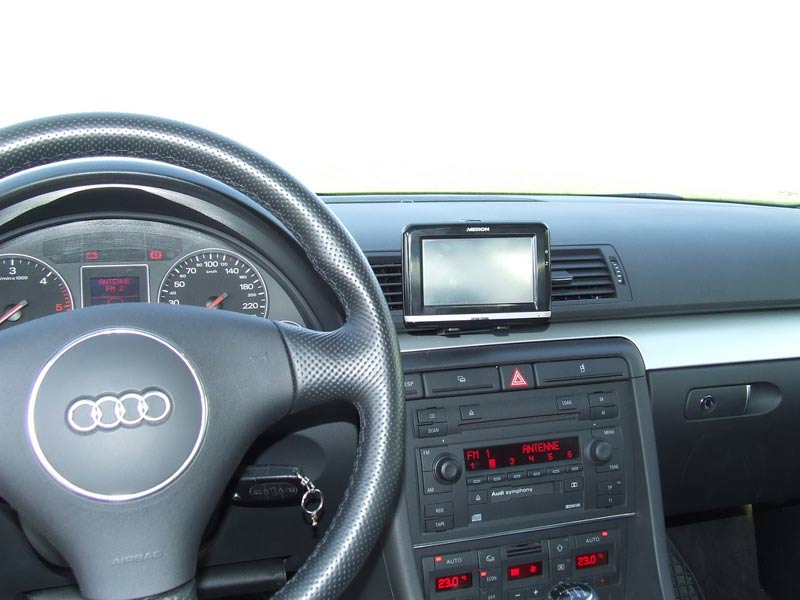

    Hier mal meine Einbaulösung.

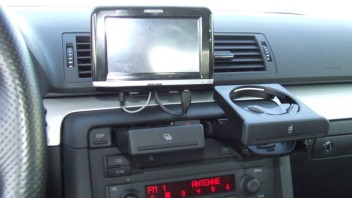

    Die Kabel habe ich durch die Luftaustrittsdüse verlegt, jedoch die Durchführung (eigene Bohrung) so gewählt, dass die Verstellfunktionen davon nicht beeinträchtigt werden.


    Zitat

    Das kann ich mir eigentlich nicht vorstellen. Das wäre doch etwas ungünstig für die Kabel, oder??? Man bedenke was eventuell passieren könnte wenn man in der kalten Jahreszeit die Heizung voll aufdreht.


    Das sollten die Kabel aushalten. Die thermischen Belastungen sind bei solchen Kabeln heutzutage schon sehr hoch angesiedelt. Und schließlich kommt ja nicht 100°C warme Luft aus den Düsen. Bedenke: Im Sommer, wenn die Kabel im Auto bleiben und die Sonne draufknallt, dann werden sie genauso warm.


    Das TMC-Kabel verläuft innerhalb des Armaturenbretts. Eine Verschlechterung, der TMC-Empfangsleistung konnte ich nicht maßgebend feststellen.


    Das Stromkabel verläuft ebenfalls innerhalb des Armaturenbretts zur Steckdose im Mitteltunnel. Dort kann es dann je nach Bedarf ein- und ausgesteckt werden.


    Ach ja, hoffentlich kommt bald mal das Cradle, da mir die ständige an- und absteckerei ganz schön auf den s... geht.


    So hier also noch die Bilder.

    Hallo gauze,
    das hast du schön gelöst.
    Zwei Bemerkungen habe ich aber:

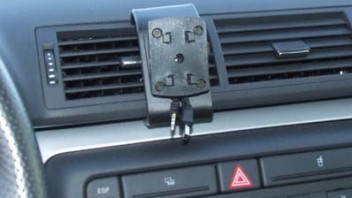

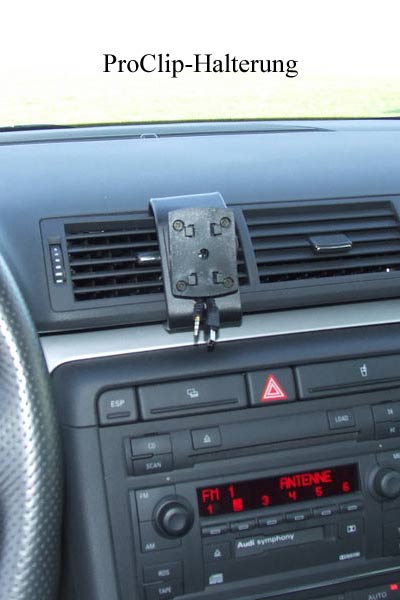

    - Das erste Foto zeigt nicht nur den Proclip. Zusätzlich hast du da schon das Kugelgelenk mit der Richterplatte drauf. Dies nur, damit unsichere User sich nicht nur den Proclip kaufen und meinen, sie hätten alles beisammen. ;)
    - Die Antennenverlegung unter dem Armaturenbrett kann nicht die gleichen Empfangslevel liefern wie korrekt an der Windschutzscheibe verlegt. Du kennst wahrscheinlich das Armaturenbrett des aktuellen Passats. Da bietet sich ja der Spalt zwischen dem unteren und dem weiter in den Innenraum vorragenden oberen Teil an, dort das Kabel zu verstecken. Genau so habe ich's gemacht, es an der Beifahrertür zur Windschutzscheibe geführt und dort noch ca. 30 cm entlang der A-Säule an der Scheibe befestigt. Ergebnis in meiner Gegend mit mäßiger Empfangslage: kein TMCpro, keine schwachen TMC-Sender und die starken brachen auch immer schnell weg. Korrekt verlegt habe ich besten Empfang.
    Fazit: Änderungen darfst du nicht dort testen, wo du sowieso einen guten Empfang hast, sondern in schwierigen Regionen. Es sei denn, du fährst immer nur um den Kirchturm herum. ;)


    Gruß
    bonnie

    Einmal editiert, zuletzt von bonnie ()



    Hier noch einmal ich, ein unsicherer User. :D


    Ich habe doch aber bei meiner Bestellung (4 Posts höher) jetzt alles zusammen, oder fehlt mir da jetzt noch etwas????

    Zitat

    Hallo gauze,
    das hast du schön gelöst.

    Danke


    Zitat

    - Das erste Foto zeigt nicht nur den Proclip. Zusätzlich hast du da schon das Kugelgelenk mit der Richterplatte drauf. Dies nur, damit unsichere User sich nicht nur den Proclip kaufen und meinen, sie hätten alles beisammen.

    Stimmt. Da hast du natürlich recht. Ich wusste, dass ich noch irgendetwas vergessen hab. :gap


    Zitat

    Die Antennenverlegung unter dem Armaturenbrett kann nicht die gleichen Empfangslevel liefern wie korrekt an der Windschutzscheibe verlegt.

    Ich habe Anfangs die TMC-Antenne auch nur an der Windschutzscheibe liegen gehabt. So wie sie jetzt eingebaut ist merke ich aber keinen großen Unterschied zu vorher. Aber ich muß auch ehrlicher Weise dazu sagen, dass es ein wenig gedauert hat, bis ich die optimale Position fürs Antennenkabel gefunden habe. Vielleicht liegts aber auch daran, dass wir hier im Süden auch ein paar Meter höher liegen. *duckundwech* :D


    Hast du deine Antenne verlängert?


    Zitat

    Fazit: Änderungen darfst du nicht dort testen, wo du sowieso einen guten Empfang hast, sondern in schwierigen Regionen. Es sei denn, du fährst immer nur um den Kirchturm herum.

    hehe. Nö. Also ich fahr auch mal zum Wirt ....neben der Kirche :]
    Spass beiseite. Ich komme auf knapp 35.000 km im Jahr. Bisher war der Empfang zwischen Füssen und Simbach echt nicht schlecht. Richtung Norden hab ich den Einbau noch nicht testen können.




    @ Wurstwasser:


    Ja, die beiden Teile brauchst du und dann haste alles für den "Festeinbau"

    Zitat

    Original von gauze
    Hast du deine Antenne verlängert?


    Nöö, ganz normale Wurfantenne. Von der Länge her, sollte man die auch nicht ändern.


    Zitat

    Original von gauze
    Spass beiseite. Ich komme auf knapp 35.000 km im Jahr.


    Die fahr ich im halben. :D :D


    Zitat

    Original von gauze
    Bisher war der Empfang zwischen Füssen und Simbach echt nicht schlecht.


    Wie gesagt, bei guter Empfangslage kann man die Differenzen schlecht mit Bordmitteln beurteilen. Erst unter schwierigen Bedingungen trennen sich die Männern von den Jüngelchen. :D :D :D


    Gruß
    bonnie

    Ich fahre eine Mazda 6 und habe da auch ein schönes Fach, wo sonst das originale Werksnavi verbaut wird.
    Habe mir einen Plastikkleiderhaken abgeschnitten, mit Filz bezogen und im Navifach verschraubt.
    Daran ist die mitgelieferte Fahrradhalterung verschraubt. Die originale TMC-Antenne wurde gegen ein V43 ausgetauscht. Am Stromanschluss befindet sich ein Winkeladapter von Motorola. Habe das Navi allerdings ein Stück höher gedrückt, so das keine Anzeigen verdeckt werden. Bei schlechten Straßen schwingt das Navi minimal mit. Es klappert nichts.


    [Blockierte Grafik: http://foto.arcor-online.net/palb/alben/30/88930/400_3262663235343230.jpg]


    [Blockierte Grafik: http://foto.arcor-online.net/palb/alben/30/88930/400_6465363435343663.jpg]
