Ganz neuer map_Kompass

Die Grafik ist leider im GIF Format und funktioniert so nicht, kannst Du die bitte noch mal als PNG hochladen?

Zitat

Original von mobutu
24states sind fertig

> erster Beitrag editiert

Entschuldige, wenn ich mich einmische!
Aber hier wäre eine PNG-Version mit transparentem Hintergrund:
(rechte Maustaste und "Ziel speichern unter..." bringt die PNG-Datei!)

Gruß und - Pete

Zitat

Original von pn747

Entschuldige, wenn ich mich einmische!
Aber hier wäre eine PNG-Version mit transparentem Hintergrund:
(rechte Maustaste und "Ziel speichern unter..." bringt die PNG-Datei!)

Gruß und - Pete

Alles anzeigen

Genau, so mach ich das immer beim Downloaden. Bei Deiner Grafik klappt's, beim Original nicht. Sehr merkwürdig.

Zitat

Original von BroadwayLamb
Genau, so mach ich das immer beim Downloaden. Bei Deiner Grafik klappt's, beim Original nicht. Sehr merkwürdig.

... ist nicht merkwürdig - ich mußte die GIF auch erst umwandeln und den Hintergrund transparent machen!!! ;D

Zitat

Original von pn747

... ist nicht merkwürdig - ich mußte die GIF auch erst umwandeln und den Hintergrund transparent machen!!! ;D

Ahaaa... Na gut, aber das Umwandeln macht die Grafik auch nicht unbedingt besser, der Schritt sollte ja eigentlich auch unnötig sein.

Zitat

Original von mobutu
24states sind fertig
> erster Beitrag editiert

Tscholdiong: bei den 24 States sind die Kompaßbeschriftungen der States mit:

Nord (N)
Nord West (NW)
Nord West (NW)
Nord West (NW)
West (W)
West (W)
West (W)
...

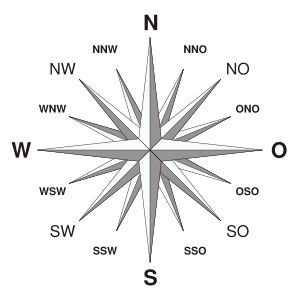

angegeben. Müsste es nicht:

Nord (N)
Nord Nord West (NNW)
Nord West (NW)
Nord West West (NWW)
West (W)
...

heißen?

Danke,
Frieder

Zitat

Original von mobutu
UPDATE 25/01: 24statt8states, "S" verschönert, auch 2von3 "N"-Anzeigen.

Hallo,

Im Vorgriff auf meinen fast fertiggestellten TRIAS-Skin (mit völlig neuem Kompass im Stil der Breitling emergency) hier der kleine Kompass für die Map:

24 statt 12 States (feinere Drehung)

Mit
ROTEM Pfeil nordweisend (Kompassnadel) UND
GELBEM Fahrrichtungspfeil (entspr. Fahrzeugsymbolen in Karte) UND
LIME LED-Anzeige der Himmelsrichtung (NW W SW usw.)
insgesamt vergößert auf 46x46Px.

In PFSkin in Sektion MapNorthDirectionSubform ersetzen:

MapNorthDirectionSubform
{
ID: 10173;
Coordinates: 1,1,46,46; //ins Eck wegen Vergößerung mobu
BGMode: Transparent;
DisableFocus: yo;
TapMode: TapThrough;

NorthDirection
{
Class: NStateIcon;
Coordinates: 0,0,46,46;
States: 24; //feiner mobu
BitmapReference1: 145,0,0,46,46,255,0,255;
BitmapReference2: 145,0,46,46,46,255,0,255;
BitmapReference3: 145,0,92,46,46,255,0,255;
BitmapReference4: 145,0,138,46,46,255,0,255;
BitmapReference5: 145,0,184,46,46,255,0,255;
BitmapReference6: 145,0,230,46,46,255,0,255;
BitmapReference7: 145,0,276,46,46,255,0,255;
BitmapReference8: 145,0,322,46,46,255,0,255;
BitmapReference9: 145,0,368,46,46,255,0,255;
BitmapReference10: 145,0,414,46,46,255,0,255;
BitmapReference11: 145,0,460,46,46,255,0,255;
BitmapReference12: 145,0,506,46,46,255,0,255;
BitmapReference13: 145,0,552,46,46,255,0,255;
BitmapReference14: 145,0,598,46,46,255,0,255;
BitmapReference15: 145,0,644,46,46,255,0,255;
BitmapReference16: 145,0,690,46,46,255,0,255;
BitmapReference17: 145,0,736,46,46,255,0,255;
BitmapReference18: 145,0,782,46,46,255,0,255;
BitmapReference19: 145,0,828,46,46,255,0,255;
BitmapReference20: 145,0,874,46,46,255,0,255;
BitmapReference21: 145,0,920,46,46,255,0,255;
BitmapReference22: 145,0,966,46,46,255,0,255;
BitmapReference23: 145,0,1012,46,46,255,0,255;
BitmapReference24: 145,0,1058,46,46,255,0,255;

MoveBehaviour: Horizontal;
}

[ .... ]

sowie im Ordner ../PPSkin die Grafik map_compass.png austauschen
(Dazu Datei aksl ... .png in map_compass.png umbenennen.)

VORHER SICHERN !

[Blockierte Grafik: http://666kb.com/i/al9x8ba3o0hi802w0.png]

gruß
mobu

Alles anzeigen

Hallo,

also ich habe die Daten nach vorgabe geändert und die Grafik eingespielt (natürlich vorher alles gesichert), jedoch erscheint der Kompass nach einem neustart nicht mehr. Ich habe die alten Daten dann wieder zurückgesichert und es war wieder alles o.k.

Ich habe den Fehler noch nicht lokalisieren können, vieleicht hat einer von Euch einen Tip.

Gruß,

Willy

Zitat

Original von ForRoad
Ich habe den Fehler noch nicht lokalisieren können, vieleicht hat einer von Euch einen Tip.

Die Grafik ist im GIF-Format. Gebraucht wird PNG. Wenn Du im Thread weiter gelesen hättest, dann hättest Du jetzt auch schon eine (halbwegs) funktionierende Grafik.

Wär natürlich trotzdem schön, wenn mobutu die Datei mal im Original als PNG hochladen könnte, dann spart man sich die Qualitätsverluste durch das Konvertieren.

Zitat

Original von Freddie

Tscholdiong: bei den 24 States sind die Kompaßbeschriftungen der States mit:

Nord (N)
Nord West (NW)
Nord West (NW)
Nord West (NW)
West (W)
West (W)
West (W)
...

angegeben. Müsste es nicht:

Nord (N)
Nord Nord West (NNW)
Nord West (NW)
Nord West West (NWW)
West (W)
...

heißen?

Danke,
Frieder

Alles anzeigen

Ja, Frieder, du hast recht!

pagestin

So Fehler entdeckt:
man darf nicht "für Web optimieren" ankreuzen beim Hochladen von Grafiken.
Müsste jetzt PNG-Format sein.

Ein Wort zur "Philosophie":

ich wollte ursprünglich zuviel "Anzeigehektik" vermeiden, daher anfangs nur 8states (vier Haupt- und vier "Nebenkompassrichtungen").
War aber zu statisch. Der Kompromiss also 24states, aber weiter nur die 8 Richtungsanzeigen "alphanumerisch".
Wollte man korrekt alle Unterrichtungen abbilden, so benötigte man ja "nur" 16 states, ich entschied mich aber für
- 24 Pfeilrichtungen und
- 8 Anzeigen,
sodass auf eine Richtungsanzeige "SW" immer drei Pfeilrichtungen kommen.

Die "Erfassung" der Fahrrichtung "grob" gelingt schneller (" es geht gen Südosten" ) bei gleichzeitiger feiner Nordnadelablesung.

Bin aber offen für jede Veränderung / Verfeinerung meinetwegen mit 48states etc, mich würde das ständige Buchstabenzucken aber stören....

- man(n) soll halt immer genau hinschauen

Ralf, du hast noch rechter

Bevor dies Thema ganz vergessen wird ...

...schuppse ich es mal wieder hoch!

Zitat

Original von pagestin
Bevor dies Thema ganz vergessen wird ...

...schuppse ich es mal wieder hoch!

Hab da mal was zu bemerken; kann ja auch falsch sein

müsste auf dem 1/24 nicht auch ein N stehen?
Weil ja Richtung Nord fahrend

Bitte nicht so laut schreien wenn ich daneben liege

Bin immer noch ganz neugierig auf deinen Trias-Kompass im Breitlling-Format. Wann ist denn mit der Fertigstellung zu rechnen?
