gps_signal.png angehübscht

Hallo,
habe mal das GPS Signal in der MAP angehübscht ähnlich dem Battery Status von mirotrix, die beiden passen sehr gut zusammen.

Mein BONUS -> GPS-Status hat 2 Balken zusätzlich spendiert bekommen....

Anleitung:
1. gps_signal.png ins Verzeichnis "\My Flash Disk\Navigation\Skin480x272\PPSkin" laden.
2. Die "\My Flash Disk\Navigation\Skin480x272\PFSkin.skn" Fett -> ändern und-oder hinzufügen (anpassen)

Zitat

GPSStatus
{
ID: 10151;
Class: NStateIcon;
Coordinates: 0,0,30,20;
States: 6; // von 4 auf 6 Bilder stellen
BitmapReference1: 140,0,0,30,20,0,0,255,0,255;
BitmapReference2: 140,0,20,30,20,0,0,255,0,255;
BitmapReference3: 140,0,40,30,20,0,0,255,0,255;
BitmapReference4: 140,0,60,30,20,0,0,255,0,255;
BitmapReference5: 140,0,80,30,20,0,0,255,0,255; // xedge Balken 4
BitmapReference6: 140,0,100,30,20,0,0,255,0,255; // xedge Balken 5
MoveBehaviour: Horizontal;
}

Alles anzeigen

Fertig... viel Spass

EDIT: TMC und Battery sind auch fertig.

Version 2.0

Fettes LOB. Sieht sehr gut aus und passt tatsächlich besser zum Batteriesymbol.

DANKE

Ich bastle schon am TMC mal sehen was so wird
morgen oder so...

vielen Dank

richtig gut angehübscht

Thy

super, Danke ! Hab ich gleich mit einfliessen lassen

Das TMC Icon am Besten etwas breiter mit einer (Empfangs-) Seite zum Sendersuchen und der anderen für TMC/ TMC pro.
Soll nicht heissen, dass Du das jetzt so machen musst, nur eine Anregung für die die sich mit Grafikbearbeitung auskennen.

So TMC ist fertig... mache dazu mal einen neuen Thread auf.

@alu: Sendersuchen? hmmm versteh ich nicht

So, hier wieder der 2-Pixel-Beitrag :

Mir war's wieder zu weit oben, daher "gepatched".

Gruß, wind-hund

hmmm ich als it-heinz dachte immer, man sollte die pics sauber aufsetzen...

und die position in der entspechenden Programmzeile zb:"Coordinates: 450,2,30,20;" ändern...

sonst wirds doch zu schnell unübersichtlich und es soll doch besser werden!!!

oooder? ihr it-heinze da drausen

Hallo xedge2,

ich habe deine GPS-Symbole zum sokoban-Skin eingespielt.

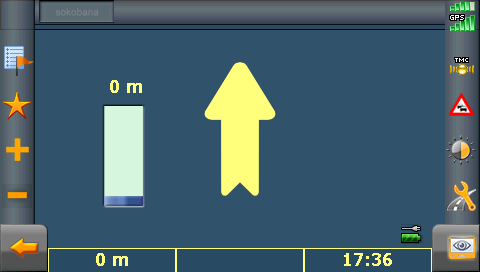

Je nach Stärke des GPS-Signal erhalte ich manchmals eine 2-zeilige Anzeige, sowohl im Kartenmoduls als auch in der Pfeildarstellung (siehe Bild).
Kannst du dir das erklären?

Grüße
geeloh
[Blockierte Grafik: http://666kb.com/i/akqgp2ey0t0p2pbf2.bmp]

du musst die Koordinaten in der PFSkin anpassen...

... bzw das original symbol von sokobana nehmen...

Zitat

du musst die Koordinaten in der PFSkin anpassen...

ja genau so finde ich es besser...
bitte nicht die grafik ändern

immer schön bei einer reihe von 30x20 px icons bleiben
so ist ein sauberes programmiern und designen möglich!!!

Zitat

Original von xedge2k

ja genau so finde ich es besser...
bitte nicht die grafik ändern

immer schön bei einer reihe von 30x20 px icons bleiben
so ist ein sauberes programmiern und designen möglich!!!

Alles anzeigen

Ich nehme an, es geht um diese Koordinaten:

GPSInfoSubform // this form is used in the MapViewArea and TurnByTurnArea
{
ID: 10284;
Coordinates: 448,2,30,30;

... kannst du mir einen Tipp geben, auf welche Position?
Im Prinzip habe ich kaum Ahnung davon, ich tast mich das einfach durch.

Danke im Voraus!
geeloh

Zitat

Original von xedge2k
ja genau so finde ich es besser...
bitte nicht die grafik ändern

immer schön bei einer reihe von 30x20 px icons bleiben
so ist ein sauberes programmiern und designen möglich!!!

Da bin ich ja grds. bei Dir - aber wenn Du Deine und die Original-Graphik nebeneinanderstellst, dann sieht man, daß in der originalen oben 2 Pixel frei sind, wogegen bei Dir bereits am Rand die Graphik anfängt. Das ergibt dann letztlich ein unschönes Bild. Warum also nicht die Graphik genauso anlegen, wie das Original? Dann muß man auch keine Koordinaten ändern !

Hallo windhund,

natürlich habe ich deine GPS-Symbole auch ausprobiert (super deine TMC-Anpassung, gerade mit sokobana, natürlich habe ich auch diese verwendet), aber nach wie vor das gleiche Problem.
Obwohl ich ja wirklich keine Ahnung davon habe, würde ich gefühsmäßig sagen, dass das Problem schon irgendwie mit der Positionierung des Symbols zu tun hat - im Zusammenhang mit der oberen Leiste von sokobana.

Also Leute:
Wer hat den sokoban-Skin (Zusatz: transparente Leisten) zusammen mit den angehübschten Symbolen (GPS TMC und Batterie) aufgespielt und keine 'Probleme' mit der GPS-Anzeige?
Batterie und TMC funktionieren bei mir problemlos (wirklich geniale Verfeinerungen), aber die GPS-Anzeige oben rechts macht bei mir die genannten Probleme.
Ich habe versucht, mit den Koordinaten zu spielen, aber außer dunklen Bildschirmen (Abstürze?) habe ich nichts erreicht - leider fehlt mir (bisher) das Know-How, hier tiefer einzusteigen.

Aber für die Profis unter euch müßte das doch ein Klacks sein, oder?

Grüße
geeloh
