Zeitweise falsche Höhenangaben beim Tracking erfasst!

    Hallo Forumkollegen,


    Vielelicht wisst ihr Antworten auf zwei Fragen:


    1. Was ist "Fix GPS" ?
    2.Warum sind beim gespeicherten Tracking hinterher teilweise falsche Höhendaten drin?


    Wenn ich den aufgenommenen Track nämlich am Pc angucke, stellt man am Höhenprofil fest, dass hin und wieder Höhenspitzen angezeigt werden, die man gar nie erreicht hat, z.B.: springt er manchmal von 1700 Metern auf 1850 und wieder zurück. Deswegen stimmen dann auch die tatsächlich gemachten Höhenmeter nicht. und anstatt realer 1900 hm zeigte der Track 3200 hm an...
    An was könnte das liegen? Mit dem zeitgleich aufgenommenen Garmin track passiert mir das nicht...
    Die Gps Maus ist übrigens eine Wonde Sirf star III (15 Std Akku).


    Herzlichen Gruss
    Luis

    Zitat

    Original von Luis2702
    ...
    Wenn ich den aufgenommenen Track nämlich am Pc angucke, stellt man am Höhenprofil fest, dass hin und wieder Höhenspitzen angezeigt werden, die man gar nie erreicht hat, z.B.: springt er manchmal von 1700 Metern auf 1850 und wieder zurück. Deswegen stimmen dann auch die tatsächlich gemachten Höhenmeter nicht. und anstatt realer 1900 hm zeigte der Track 3200 hm an...
    An was könnte das liegen? Mit dem zeitgleich aufgenommenen Garmin track passiert mir das nicht ...


    Hallo Luis


    Ohne nun Dein LogFIle zu sehen wuerde ich darauf tippen, das zu diesem Zeitpunkt die empfangene SAT-Konstellation nicht besonders gut war. Wenn Du mal reinschaust wird zu den Zeitpunkten an denen die Hoehe so schwankt, auch ein schlechter HDOP-Wert vorhenden gewesen sein.


    Wenn Ja, dann ist dies die natuerliche Folge der Positionsbestimmumg, die in der Hoehe immer groesseren Schwankungen unterliegt. Hast Du den Vergleich zum Garmin parallel gemacht?

    Grüss Dich Alfred,


    ja, den Vergleich mit Garmin hab ich gemacht, und da gibts keine solchen Schwankungen.
    Interessant ist, dass die Schwankungen auch auftreten, wenn man sich auf ebener Fläche unter freiem Himmel bewegt oder sogar stillsteht...


    Gruss aus Südtirol
    Luis


    PS.: Weiss jemand, wozu beim Fugawi für PDA (unter GPS bzw. SAT) der Button "Fix Gps" ist?

    Zitat

    Original von Luis2702
    ...
    Interessant ist, dass die Schwankungen auch auftreten, wenn man sich auf ebener Fläche unter freiem Himmel bewegt oder sogar stillsteht ...


    Hallo Luis


    Also die Berechnung der Hoehe ist Systemnbedingt nicht so genau wie die Berechnung in der Ebene. Die sollte aber auch beim Garmin vorhanden sein. Wenn man nun weiter darauf eingehen soll, dann hilft hier nur eine genauere Auswertung dazu. Die kann man aber tatsaechlcih nur anhand eines LogFiles machen. Wenn Du also noch Interesse daran hast, dann stell doch mal ein LogFile hier als Dateianhang ein.

    Guten Morgen Alfred,


    mit dem Log-file meinst du den aufgenommenen Trk oder? Ich versuche demnächst einen hier anzuhängen. (muss nur gucken, ob ich mir vor lauter Ärger die bisherigen nicht schon gelöscht habe...)


    Danke inzwischen
    Luis

    Zitat

    Original von Luis2702
    Guten Morgen Alfred,


    mit dem Log-file meinst du den aufgenommenen Trk oder? Ich versuche demnächst einen hier anzuhängen. (muss nur gucken, ob ich mir vor lauter Ärger die bisherigen nicht schon gelöscht habe...)


    Danke inzwischen
    Luis


    Hallo Luis


    Nein, keinen Track. Darin sind lediglich die ositionskoordinaten gespeichert die Du zu einem bestimmten Zeitpunkt eingenommen hattest. Wenn man hier mehr aus dem LogFile sehen will dann muss das ein LogFile sein das die NMEA-Daten aufzeichnet. Denn nur dann sind so relevante Dinge wie SAT-Staerke, Elevationswinkel, ... zu sehen. Frag bitte nicht wie das mit Fugawi geht, kann ich nicht sagen. Ich mache das in aller Regel mit VisualGPSce, oder auch Glopus.


    Beispiel:
    $GPGGA,072934.461,5037.7951,N,01009.6373,E,1,04,04.2,423.8,M,47.2,M,,*68
    $GPRMC,072934.461,A,5037.7951,N,01009.6373,E,0.00,259.55,011006,,,A*6C
    $GPVTG,259.55,T,,,0.00,N,0.00,K,A*7E
    $GPGGA,072935.461,5037.7948,N,01009.6375,E,1,04,04.2,423.8,M,47.2,M,,*67
    $GPGSA,A,3,08,10,26,29,,,,,,,,,13.5,4.2,12.8*3E
    $GPGSV,2,1,08,8,65,062,34,10,58,216,44,19,08,047,,21,10,323,37*44
    $GPGSV,2,2,08,26,35,293,36,27,36,064,,28,46,139,,29,45,295,42*7D
    $GPRMC,072935.461,A,5037.7948,N,01009.6375,E,0.00,259.55,011006,,,A*63
    $GPVTG,259.55,T,,,0.00,N,0.00,K,A*7E

    Danke Alfred,


    ich guck mal ob es da eine Möglichkeit für so ein logfile in Fugawi gibt.
    Sonst muss ich halt hier im Forum fragen, wer sowas weiss...


    Servuz
    Luis

    Zitat

    Original von Luis2702
    Danke Alfred,


    ich guck mal ob es da eine Möglichkeit für so ein logfile in Fugawi gibt.
    Sonst muss ich halt hier im Forum fragen, wer sowas weiss...


    Servuz
    Luis


    VisualGPSce,wie Alfred schon sagte.


    Schau mal in Log-Analyse in meiner Signatur.

    Zitat

    Original von Luis2702
    Danke Alfred,


    ich guck mal ob es da eine Möglichkeit für so ein logfile in Fugawi gibt.
    Sonst muss ich halt hier im Forum fragen, wer sowas weiss...


    Servuz
    Luis


    Hallo Luis


    Fugawi ist nicht mein Gebiet, kann ich Dir nicht weiterhelfen.


    Meine Standard-VisualGPSceanleitung hier:


    Wenn es Probleme mit dem Empfaenger gibt, ist es fast immer hilfreich auf Daten und Fakten sehen zu koennen. Damit umgeht man viele Aussagen die auf Kaffeesatzlesen beruhen. Erstelle ein Log-File und poste es hier im Forum als Dateianhang. Um auessere Randbedingungen (z.B. Autodach, metallbedampfte Autoscheibe, Haeuserschluchten, Tunnel, dichter Wald oder Fahrbewegungen), die den SAT-Empfang negativ beeinflussen, zu minimieren, sollte der Empfaenger RUNDUM FREIE SICHT zum Himmel haben. Da die Empfaenger auch eine gewisse Zeit benoetigen um den Fix aufzubauen, sollte das Log-File 20-25 Minuten lang aufgenommen werden. Es waere noch hilfreich, wenn Du die Start- bzw. Endzeit notierst und hier mit angibst. Im Forum gibt es genuegend User die daraus die tollsten Erkenntnisse ableiten koennen. Ein gutes Freeware-Programm um dies umzusetzen ist VisualGPSce. Den Download gibt es auf der Herstellerseite. PUSHme/SEEme Eine detailierte Beschreibung wie die Aufzeichnung geht, ist auf der Pocketnavigations-Seite hinterlegt. PUSHme/SEEme


    Mach einen Soft-Reset, um einen definierten Ausgangspunkt zu haben. Denn man glaubt es kaum, durch den Klick auf das X werden die Programme nicht wirklich geschlossen, so wie man es vom Desktop-PC gewohnt ist. Beim PDA werden die Programme mit dieser Methode nur in den Hintergrund geschoben und bleiben damit auch weiter aktiv. Dadurch wird nicht nur Speicher belegt, sondern es sind auch Kollisionen zwischen Programmen moeglich, die dann zeitgleich auf den COM-Port des GPS-Empfaengers zugreifen moechten. In einem solchen Fall hat das zuerst gestartete Programm den Vorrang. Selbstverstaendlich kannst Du die laufenden Programme auch von Hand schliessen, indem Du mit:
    "Start=>Einstellungen=>System=>Speicher=>Ausgefuehrte Programme" die einzelnen Programme beendest.


    Achtung dies ist nur eine Kurzinformation, ohne Anspruch auf Vollstaendigkeit. Fuer ausfuehrliche Informationen bitte die o.g. Seiten von Pocketnavigation bzw. VisualGPSce beachten.


    • Warnhinweis, dass die Bedienung des Programms nicht im laufenden Strassenverkehr vorgenommen werden darf, beachten und bestaetigen.
    • Ueber den Reiter "Connect" die seriellen Porteinstellungen aufrufen
    • Den Port, bzw. die Schnittstellengeschwindigkeit des angeschlossenen Empfaengers auswaehlen.
    • Ueber den Reiter "Log" die Log-Fileprotokollierung aufrufen.
    • Speicher- Name und Ort waehlen
    • Wenn keine Aufzeichnung mehr erfolgen soll, ueber den Reiter "Log" die Log-Fileprotokollierung beenden


    Nun hast Du Dich bis hierhin durchgelesen und bist verwirrt?
    Keine Angst, diese Punkte sind nicht so schwierig wie sie sich anhoeren. Die habe ich sogar verstanden. Und das Ganze ist auch schnell erledigt.
    Also trau Dich was Neues kennen zu lernen.


    Ich wuensch Dir vorab schon mal "Viel Spass"

    Hallo nochmal,


    hier sind 4 kurze Logfiles, die ich gerade eben gemacht habe. Man konnte sie mit Fugawi machen, allerdings stoppt die Aufzeichnung nach kurzer Zeit beim Log leider, deswegen sinds 4, hoffentlich reichts zum Analysieren...
    Das Log File wurde angefangen um circa 17:50 Uhr und das letzte wurde beendet gegen circa 18:21 Uhr.
    Ich habe die GPS Maus absichtlich am selben Ort liegenlassen, damit man eventuelle Schwankungen erkennen kann.
    Die Meereshöhe beträgt laut Garmin 970 Meter


    Wenn ich diesen aufgenommenen Track als Höhenprofil darstellen lasse, hätte ich angeblich 97 Höhenmeter gemacht, sowie 140 ´Meter zurückgelegt, obwohl die Maus sich keinen Millimeter gerührt hat. Das führt bei normalen Radtouren zu irren Gesamthöhenmetern und Tageskm...


    Herzlichen Gruss
    Luis


    Hallo Luis


    Ich kann das TrackFile nicht lesen da ich nicht weis wozu es gehoert. Macht aber nichts. Aber Deine Hoehenmeter kann ich nicht nach vollziehen.


    Zur Hoehenbestimmung im NMEA-Protokoll hatte ich schon einiges geschrieben das steht im Grunde im Feld 9 des GGA-Protokolls. Wenn ich nun die 4 Teilstuecke des LogFiles einfach mal aneinander haenge, so ergibt sich eine Hoehendifferenz von 9,6 Meter. Wenn ich das nun mit Deinen 97 Meter vergleiche, so scheint da ein Stellenfehler drin zu sein. Zur Darstellung habe ich mal ein ExcelFile angehangen in dem ich lediglich das Feld 9 (Hoehenangabe) des GGA-Protokolls darstelle.

    Hallo Luis


    Ich hatte im vorigen Beitrag nichts zur Wegstrecke gesagt. Sorry.

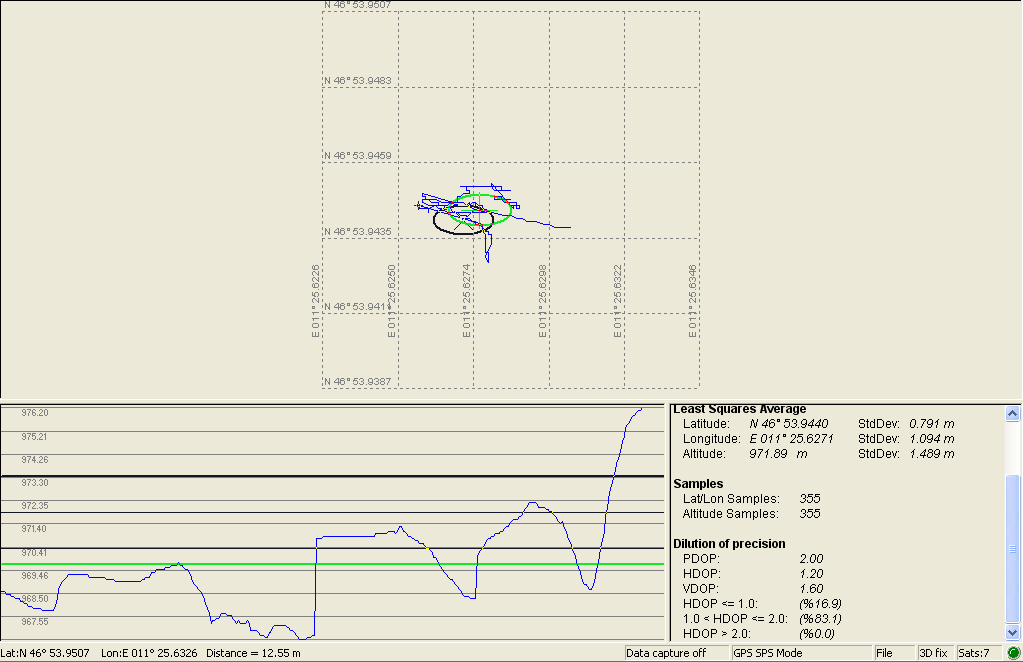

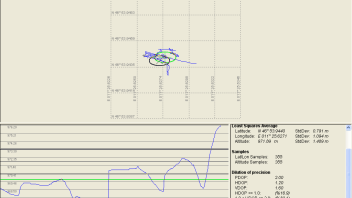

    Deswegen habe ich das LogFile nochmals kurz durch VisualGPS laufen lassen. Aber auch hier ist nichts besonders zu erkennen. Die raeumliche Verteilung der einzelnen Posizionspunkte ist im oberen Bild zu erkennen. Die Diagrammteilung ist 2,6 Meter auseinander. Also kann man auch hier von guten Werten reden. Zur Darstellung habe ich auch hier nochmals die Hoehenmeter mit angezeigt.



    EDIT
    Bild angepasst
    /EDIT

    sehr interessant, das Ergebnis, wirklich.
    Das hiesse, der Fehler liegt anscheinend in der Dateninterpretation des Höhenprofils von Fugawi PC. Jedenfalls sind die Höhenprofile des Garmin etrex verlässlich, jene des Pocket-Pcs jedoch nicht. Seltsam.
    Schade, man möchte hinterher doch recht gern wissen, wieviele Höhenmeter man gemacht hat...


    Vielen Dank Alfred, dass du dir die Zeit genommen hast, die Files zu analysieren und zu helfen.


    Herzlichen Gruss aus dem verregneten Südtirol
    Luis

    Hallo Luis


    Da ich FugawiPC nicht kenne, kann ich dazu nichts sagen. Die tatsaechlichen Hoehen liegen zwischen Garmin (Deine Angabe 970Meter) und der ermittelten Hoehe des LogFiles ( auch ca. 970Meter) nicht wirklich auseinander.


    Zeit ist kein Problem. Ich muss ja nicht, sondern mache das aus Spass an der Freude. Wenn ich es nicht gewesen waere, waere ein anderer der Verfasser gewesen. Ausserdem habe ich Dir nicht wirklich weiter helfen koennen, denn das Problem ist ja nach wie vor da.

    Naja, in der Zeit hättest du ja die Ducati über einen Pass treiben können :) - hatte selber ja auch so ein Teil, aber mittlerweile hat sie dem Wohnungskauf weichen müssen :(
    Aber im Ernst: das Problem ist zwar noch da, aber es beruhigt, wenn man es schafft es allmählich zu umzingeln...


    Luis
