ext. Scheibenantenne für TMC

    Hallo zusammen!!!
    Nachdem ich die wunderbare TMC-Wurfantenne leid geworden bin, habe ich mir eine aktive Scheibenklebeantenne im Wagen montiert. Meine Frage ist nun, welche elektronischen Maßnahmen(Abschlusswiderstände/Kondensatoren/Spulen etc) muss ich an das Kabel bzw. an den 2,5mm Klinkenstecker löten, damit ich endlich vernünftigen TMC-empfang in meinem Auto habe?? Das vorhandene Kabel von der Antenne ist ein original Autoradioverlängerungskabel der Firma Hirschmann (AUKAB 300 oder so)
    :-D) : drink ?(
    Bitte helft mir. Und schon mal Danke in Vorraus!!!

    Kurze Antwort: keine.


    Du mußt nur den Antennenstecker durch einen Klinkenstecker ersetzen. Dabei aber auf den richtigen Anschluß der Klinke achten, das ist produktabhängig.


    als kleine Hilfe (z.B. Sony) Alternativantenne


    Grüße
    FredT


    [edit] Funktioniert bei mir übrigens auch passiv, d.h. ohne Verstärkerteil.

    Einmal editiert, zuletzt von FredT ()

    Danke FredT!


    Guter Tip!
    Und mit allen Bezugsquellen. Saubere Arbeit.


    Gruß eiguggema

    Hallo FredT!


    genau so habe ich das gemacht: eine aktive Antenne, da am Ende den Klinkenstecker angelötet und Strom der Antenne angeschlossen, aber geht trotzdem nicht. Weil die Impedanzen der zwei Geräte(TMC-Receiver und aktive Antenne) wohl nicht miteinander können!!!!!


    Also weitere Vorschläge....


    grüsse Ronny

    Hm, leicht unklar.
    Aber in der Wurfantenne sind doch auch keine Bauelemente implantiert?
    Und die Aktive liefert doch auch nur das Antennensignal verstärkt auf den Empfänger?


    Funktioniert der TMC-Empfänger? (Ist ja auch nur ein Radio!)


    Bin da im Moment etwas ratlos. Doch halt: auf welchen Pin der Klinke geht Deine Wurfantenne? Kontakt verwechselt?


    Gruß
    FredT

    Einmal editiert, zuletzt von FredT ()

    Hallo,


    eine Frage zu meinem Transonic 5000.


    Der Stecker ist ein 3,5mm Klinke und hat 4 Elemente. Wo werden da Innen- und Aussenleiter angelötet?

    Zitat

    Original von oliver_germany
    Hallo,


    eine Frage zu meinem Transonic 5000.


    Der Stecker ist ein 3,5mm Klinke und hat 4 Elemente. Wo werden da Innen- und Aussenleiter angelötet?


    Hallo,

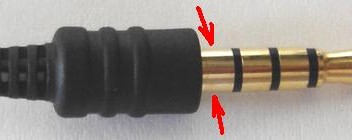

    habe gerade gemessen! Der hinterste Kontakt, von der Spitze weg Nr. 4, hat Kontakt mit dem Antennendraht.


    Gruß Karl

    Für Doofe:


    - an der Spitze?
    - oder der Ring direkt am Anfang der Elemente?


    In beiden Fällen könnte ich ja auch einen Monostecker mit zwei Elementen nehmen. Entweder da oder da anlöten.

    Einmal editiert, zuletzt von oliver_germany ()

    Zitat

    Original von oliver_germany
    Für Doofe:


    - an der Spitze?
    - oder der Ring direkt am Anfang der Elemente?


    In beiden Fällen könnte ich ja auch einen Monostecker mit zwei Elementen nehmen. Entweder da oder da anlöten.

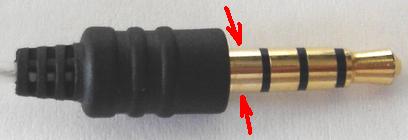

    Hi Oliver,


    speziell für Dich!!!!!!!!!!!

    Zitat

    Original von oliver_germany
    In beiden Fällen könnte ich ja auch einen Monostecker mit zwei Elementen nehmen. Entweder da oder da anlöten.


    Ich habe mal zwischen den Transonic und die TMC-Antenne einen Stereo-Verlängerungskabel geschaltet (um die hässliche Antenne woanders zu platzieren) Der Ergebnis war schlechterer Empfang und teilweise Ausfall der TMC-Funktion (es wurden trotz Empfang keine neuen TMC-Meldungen empfangen). Ob es an der Kabellänge oder an dem Stereo-Stecker lag, weiß ich nicht, ich wollte es hier nur als Hinweis posten, dass es möglicherweise doch eine Rolle spielt, welchen Jack man verwendet.


    Vielleicht hat dafür jemand eine Erklärung...


    honzaaa


    Hallo honzaaa,


    wenn am Ende vom Kabel keine Verbindung zu den einzelnen Adern bzw. Abschirmung besteht, dann funktioniert das.


    In anderen Worten: Falls an beiden Seiten Stecker sind, einen davon abschneiden und danach schauen, daß die Adern nicht untereinander Kontakt bekommen und auch nicht die Abschirmung mit den Adern.


    Es ist wieder mal ein besonderer Gag, daß Transonic nicht die Steckerspitze als Leiter nimmt, sondern den Minus-, bzw. Erdkontakt als Antennenleiter und das alles mit TÜV-Zertifikat.


    Habe das jetzt zusammen mit meinem Gerät getestet und festgestellt, daß ich seither auch zu den zwangsläufig Blöden gehört habe, die die Antenne falsch angeschlossen hatten. Man darf eben nicht deutsch, bzw. europäisch denken. X(


    Ein Monoklinkenstecker kann verwendet werden, er funktioniert ohne Probleme.


    Gruß Karl

    Ich sag ja, für Doofe.



    DANKE!!!! :D



    Warum ist der dann 4-teilig? Fragen, die das Universum bewegen, ich weiß :D


    btw: dann schneide ich doch einfach mal an meinem MP3-Kabel den gegenüberliegenden Klinkenstecker ab und trenne die Leitungen. Mal sehen, was passiert.

    Einmal editiert, zuletzt von oliver_germany ()


    Hi Keyboard,


    soweit ich weiß, ist das beim 6000T wieder anders. Wenn ich mich recht erinnere soll bei dem die Spitze des Steckers benutzt werden. Weißt Du, ob das stimmt?

    Zitat

    Hi Keyboard,


    soweit ich weiß, ist das beim 6000T wieder anders. Wenn ich mich recht erinnere soll bei dem die Spitze des Steckers benutzt werden. Weißt Du, ob das stimmt?
    __________________
    ciao
    stonehead


    Hi stonehead,


    habe einen PNA-6000T, der mit integriertem TMC-Empfänger, da ist der Anschluß definitiv wie in meinem Foto oben dargestellt.


    Gruß Karl
