Falk N120 und TMC-Antenne

    Hi,


    ich hab nun seit ein paar Tagen einen Falk N120. Im Karton war auch dieses Zubehör:


    [Blockierte Grafik: http://foren.h3adbang3r.de/Falk_N120-TMC_Wurfantenne.jpg]


    Ich nehme mal an es handelt sich dabei um eine TMC-Wurfantenne. Nun stellt sich mir folgende Frage:
    Wo um alles in der Welt schliess ich die an?
    Ich habe am N120 eine 3,5mm Klinkenbuchse (Kopfhörer), interessanterweise ist am Kabel der Antenne ein 2,5mm ?( :wow Klinkenstecker.


    Danke für Eure Ideen. ;)


    cu h3ad

    Huhu,


    Ähm, vielen Dank..... Das KFZ-Ladekabel hab ich natürlich gleich nach dem auspacken ohne nähere Betrachtung in das Handschuhfach geworfen. *Ooops*


    Danke nochmals. ;)


    cu h3ad


    PS: Das hätte Falk nun wirklich anders lösen können/müssen.

    Es gibt aber auch welche hier, die den TMC-Empfänger mit der Autoradio-Antenne verbunden haben, sehr komfortabel, das.....

    Zitat

    Original von Karen Sander
    Es gibt aber auch welche hier, die den TMC-Empfänger mit der Autoradio-Antenne verbunden haben, sehr komfortabel, das.....


    .. aber das benötigte V-Kabel ist nicht ganz billig ...dafür aber absolut störungsfreier Empfang.
    Gibt es mit FAKRA oder DIN Anschluß und wird einfach am Antenneneingang des Radios dazwischen gesteckt:
    http://www.gns-gmbh.com/catalog/index.php?cPath=38

    Hast Du evtl. Bilder von der Verkabelungsaktion gemacht? Ich habe einen Freund, der bald ein neines Auto kauft und auch an sowas denkt.

    Zitat

    Original von Karen Sander
    Hast Du evtl. Bilder von der Verkabelungsaktion gemacht?...


    Nein, ich benötigte das genannte Kabel nicht da quasi schon ein vorbereitetes V-Kabel (für ggf. Seriennavi) fertig im Fahrzeug lag ! Das dürfte aber eher die absolute Ausnahme sein.


    Der Anschluß des V-Kabels von GNS ist aber kinderleicht.
    * Radio vorziehen, Antenne rausziehen
    * V-Kabel-Ende1 ins Radio,
    * V-Kabel-Ende2 wieder an Autoantenne,
    * V-Kabel-Ende3(Mini-Klinke) an TMC-Buchse (anstatt Wurfantenne) " Fertig !


    Halt nur vor Bestellung abchecken welche Steckernorm benötigt wird ( DIN / FAKRA) !
    Bei neuen Autos ist es meistens FAKRA.

    Zitat

    Original von vtec-power
    Gibt es mit FAKRA oder DIN Anschluß und wird einfach am Antenneneingang des Radios dazwischen gesteckt:

    Seh ich das jetzt richtig, ich muss trotzdem das KFZ-Ladekabel einsetzen? Dieses Y-Kabel gleich mit dem USB-Stecker wäre viel sinnvoller. *etwas irritiert ist*


    cu h3ad

    Zitat

    Original von h3adbang3r
    [quote]Original von vtec-power
    Seh ich das jetzt richtig, ich muss trotzdem das KFZ-Ladekabel einsetzen? Dieses Y-Kabel gleich mit dem USB-Stecker wäre viel sinnvoller. *etwas irritiert ist*
    cu h3ad


    Bin Laie: Aber woher bekommst Du dann "Ströme" ?


    Gruß
    Teoha

    Zitat

    Original von Teoha
    Bin Laie: Aber woher bekommst Du dann "Ströme" ?

    Schon klar, aber ich fahre ja nicht jeden Tag den integrierten Akku leer, so das ich noch im Auto laden muss/müsste. und wenn es schon so ein Y-Kabel gibt, hätte man auch gleich an die Radio-Stromversorgung gehen können. So hängt die ganze Zeit nen Kabel aus der Konsole und um es zu nutzen muss ich dann Laienhaft über den Zigarettenanzünder gehen. :(


    Genau deshalb finde ich diese Lösung etwas ungünstig. Aber was solls, es ist nun leider so wie es ist..... Nehm ich es halt so hin. ;)


    cu h3ad

    @Teoha, @h3adbang3r :


    Eigentlich bleibt alles wie zuvor !
    Nur halt das V-Kabel-Ende3 (=Miniklinke) am "TMC-Knubbel" des Ladekabels einstecken, anstatt der Wurfantenne !
    An das Navi wird also nach wie vor nur das 1 Mini-USB Kabel herangeführt.


    Übrigens, ohne Stromanschluß funktioniert prinzipiell das TMC nicht ! Auch bei anderen Modellen !
    Grund: wenn ich mich nicht irre ist die benötigte "Radiotechnik" zum auskoppeln der TMC-Informationen in dem kleinen schwarzen "Knubbel" des Ladekabels integriert und nicht im Navi selbst ! Im Navi erfolgt dann nur die Auswertung per Software.


    Und noch ein praktischer Tipp:
    Wenn man eine zusätzliche Zigarettenanzünderbuchse versteckt hinter den Cockpit-Armaturen anbringt, kann man die ganze Kabelgeschichte hinter dem Cockpit verschwinden lassen ! Besonders aufwendig ist das in der Regel nicht !

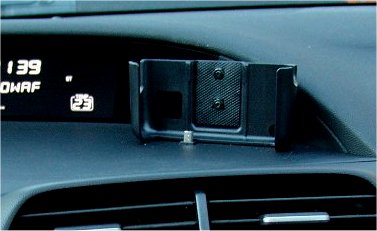

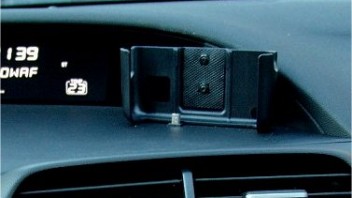

    Ich hatte sogar Glück, das ich alles verschwinden lassen konnte. Jetzt ist nur noch ein kleiner Kontakt sichtbar :) , siehe Photoanhang:

    *aechz*


    DU HAST N LOCH IN DAT NEUE AUTO GESÄGT?

    Zitat

    Original von teejay
    ...bin auch etwas geschockt...


    Na und? ;)


    Das 14-tägige Rückgaberecht aufs Auto hat er doch sowieso nicht, und wenn es in 10 Jahren
    verkauft wird, ist das kleine Loch auch nicht mehr wirklich wichtig. ;D

    Hallo,


    mal einige Fragen:


    Wo habt Ihr die TMC-Antenne verlegt ? Gibt es spürbare Empfangseinbußen, wenn ich die nicht (optisch unschön) quer hinter der Windschutzscheibe hinstopfe ? Ich habe jedenfalls nichts feststellen können.


    Hat der schwarze Plastikstopfen am Kabelende entwas zu bedeuten, oder kann ich den auch weglassen ?


    Wie lange dauert es bei Euch, bis TMC einen Sender gefunden hat ?


    gruß


    Teoha
