destinator gps maus (ipaq 3630) umbauen ?

hallo,

per google hab ich dieses forum gefunden, hier scheinen recht viele leute zu sein, die ein bisschen ahnung von der materie haben, deswegen hoff ich mal ne hilfe für mein problem zu erhalten :))

also:

ich besitze diese maus:
http://u0000315858.user.hostin…mages/gps/gps_adapter.jpg

hier ein schema der maus für die, die auf dem bild nix erkennen können:
[Blockierte Grafik: http://u0000315858.user.hosting-agency.de/images/gps/schema.jpg]

wie auf den bildern zu erkennen besitze ich eine alte gps maus vom hersteller destinator, die einmal einen 12v anschluss fürs auto hat, sowie einen stecker für den ipaq h3630 (siehe schema)

da mein ipaq mittlerweile schon kaputt ist, und der ipaq verbindungsstecker an der maus auch, wollte ich fragen ob es möglich ist die maus so umzubauen, dass man die maus an einer normalen USB buchse betreiben kann ? also ipaq stecker und autoladegerät weg, und dafür USB dran ? natürlich müsste die maus dann den strom per usb beziehen..

für den umbau außerdem vorhanden ist ein USB sync kabel, mit dem man den ipaq auch aufladen kann:
http://u0000315858.user.hostin…es/gps/usb_sync_kabel.jpg

auf den websiten von sven ketel habe ich auch eine pinbelegung gefunden, da ich allerdings mit dem ganzen nicht sooo bewandert bin würd ich doch gerne von euch wissen was ich machen muss, bevor ich was kaputt mache

vielen dank im vorraus,
infinite

Hallo,

also nur mal ganz kurz. Diese Maus kann man nicht einfach an USB anschließen (unterschiedliche Pegel). Sie liefert ein RS232 Signal, d. h. du könntest sie an die 9pol. serielle Schnittstelle am PC anschließen und den Strom für die Maus (5V) von USB abgreifen oder von der PS/2 Schnittstelle. Um die Maus komplett an USB anzuschließen bräuchte man einen Pegelwandler zuerst auf TTL und dann auf USB (pl2303 heißt das Teil). Ob es einen Wandler von RS232 auf USB gibt weiß ich leider nicht.

Wie gesagt direkt anschließen geht auf keinen Fall!

mhmh, dass USB nicht direkt möglich ist, ist schade..

naja ich hab jetz mal n bisschen weitergeforscht, und hab folgendes rausgefunden:

hier ist das schema mit den kabel belegungen:

[Blockierte Grafik: http://u0000315858.user.hostin…de/images/gps/schema2.jpg]

die jeweiligen farben stehen für die farben der kabel, wenn ein punkt hinter der farbe ist, handelt es sich um dickeres kabel, alle kabel ohne punkt sind dünn..

die steckerbelegung am ipaq selbst ist folgende:

[Blockierte Grafik: http://u0000315858.user.hostin…de/images/gps/stecker.jpg]

die pelegung hab ich mal von oben genannter website übernommen:

1 V_ADP AC adapter power in

2 V_ADP AC adapter power in

3 DTR RS-232 Data Terminal Ready

4 GND Power ground

5 CTS RS-232 Clear To Send

6 RTS RS-232 Request To Send

7 TXD RS-232 Transmit Data (from the SA-1110)

8 RXD RS-232 Receive Data (from the SA-1110)

9 DCD RS-232 Data Carry Detect

10 GND Power ground

11 UDC_P USB positive data signal

12 USB_N USB negative data signal

das rote dicke kabel scheint schonmal ein teil der stromzufuhr darzustellen.. das dicke schwarze wird auf der website als power ground beschrieben, jedoch gibt es zweimal einen powerground (pin 4 und 10), wobei bei pin 10 wirklich die mantelung des kabels anliegt..
alle rosafarbenen pins haben keine belegung.
auch ein gelbes kabel ist im stecker vorhanden, jedoch war das nicht am stecker angelötet.. entweder ist es abgebrochen, oder es war nie dran..
wenn es wo dran gewesen sein kann, dann nur an pin 3 oder pin 5..

und wieso kann das ding denn nicht direkt an USB anschliessen ? von der gps maus gehen doch effektiv gesehen nur 3 kabel weg..

edit: kann man vlt mit dieser anleitung einen adapter von seriell -> usb bauen ?

infinite

Hallo,

da hast du ja ziemlich gut recherchiert. Aber das Problem ist die Maus und nicht die Docking oder der PDA. Ich muß auch ehrlich gestehen ich habe mir nicht alle genau durchgelesen, aber so wie ich das sehe ist an Pin 11 und Pin 12 am Stecker zum PDA ja eine USB-Belegung und somit ist es einfach die Docking auf USB umzubauen. So wie in deiner Eingangsfrage möchtest du deine Maus ja an USB anschließen, diese kann aber nur RS232 (glaube es mir) und die Pegel und auch die Signale sind unterschiedlich. Wenn du eine Maus z. B. Holux oder Leadtek (der Hersteller deiner Maus) mit einem USB-ADAPTERkabel siehst, wirst du erkennen, daß zwischendrinn ein kleines Kunstsoffgehäuse ist, in dem sich die Elektronik befindet. Es gibt auch Mäuse die haben den Wandler bereits in der Maus, können dann aber nur USB.
Es ist sicher, daß deine Maus - wenn du sie direkt anschließt - nicht funktionieren wird.

okok,

ich glaub dir es ja.. kannst du mir denn vlt sagen, wie ich das ganze an nen seriellen stecker löten kann ?
und vlt nen link für son usb kabel mir nennen ?

das würde mich ein ganzes stück weiterbringen =)

edit: hab mal den Y-adapter aufgesägt, um die kabel belegung anzuschauen.. dadrin ist scheinbar ne platine.. aber ich kann ned sehen was das genau ist, weil die in diesem plastik eingeschlossen ist...

infinite

----aufgesägt ? Im Y-Adapter selber ist nur eine 1:1 Beschaltung auf eine Platine gelötet. Nichts mit Spannung oder Pegel!! Kann man hier auch im Forum nachlesen. Im Stecker zum Zigarettenanzünder ist ein Festspannunsregler von 12V auf 5V, damit du den nicht auch noch aufsägst

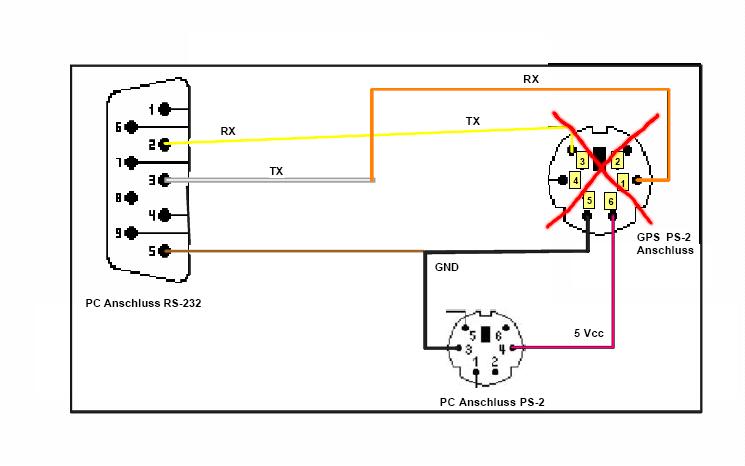

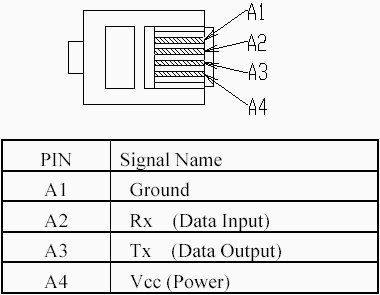

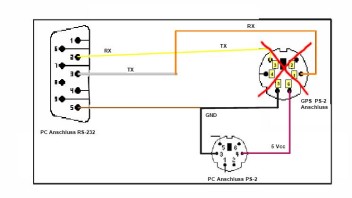

Ich habe dir mal eine Beschaltung von einem seriellen Adapterkabel beigefügt und die Belegung deiner Maus. Ich nehme mal an es ist ein RJ11 - Telefonstecker dran. Den durchgestrichenen PS/2 Stecker mußt du mit einer RJ11 Buchse belegen, das ist alles. Ich denke mit diesen Angaben müßtest du klarkommen.
Event. gibt es auf der Seite von GNS einen entsprechenden USB Adapter, denn GNS hat früher auch diese Maus vertrieben. Der Hersteller ist soweit ich weiß Leadtek und kam auch bei TomTom und Destinator (im Bundle) zum Einsatz.

PS: Alle Angaben ohne Gewähr und auf eigenes Risiko!!

moin,

danke für deine hilfe !

hast du dein erstes angehängtes bild schon anhand meiner farben eingefärbt (also die kabel) ?

wenn ja dann hab ich dazu einige fragen..
wieso geht zbsp ein graues in ein oranges kabel über ?
gleiche gilt auch für das braune kabel, welches in das schwarze übergeht..

wenn ich dich richtig verstehe, muss ich den durchgestrichenen ps/2 stecker durch einen rj-11 stecker ersetzen.. soweit so gut, nur wieso ? was hab ich denn von dem rj-11 stecker ?

und wofür ist der zweite ps/2 stecker in der schaltung ? etwa für die strom zufuhr ?

edit: danlke für den hinweis bzgl des y-adapters.. ich hör dann mal auf da rumzusägen :gap

infinite

Hallo,

Zitat

Original von infinite
moin,

danke für deine hilfe !

hast du dein erstes angehängtes bild schon anhand meiner farben eingefärbt (also die kabel) ?

wenn ja dann hab ich dazu einige fragen..
wieso geht zbsp ein graues in ein oranges kabel über ?
gleiche gilt auch für das braune kabel, welches in das schwarze übergeht..infinite

Alles anzeigen

Nein, die Farben sind nur zufällig. Die Schaltung stammt von einem anderen User!

Zitat

Original von infinite
wenn ich dich richtig verstehe, muss ich den durchgestrichenen ps/2 stecker durch einen rj-11 stecker ersetzen.. soweit so gut, nur wieso ? was hab ich denn von dem rj-11 stecker ?infinite

Ich nehme mal an daß deine Maus einen rj-11 Stecker hat und dafür brauchst du ja die Belegung. Oder wie ist sie im Y-Adapter eingesteckt?

Zitat

Original von infinite
und wofür ist der zweite ps/2 stecker in der schaltung ? etwa für die strom zufuhr ? infinite

Der Zweite PS/2 ist für die Spannungsversorgung 5V und die wird vom PS/2(Maus oder Tastaturanschluß am PC) abgegriffen. Man könnte auch von USB die Spannungsversorgung nehmen, denn da liegen auch 5V an.

Zitat

Original von infinite
edit: danlke für den hinweis bzgl des y-adapters.. ich hör dann mal auf da rumzusägen :gap
infinite

Lieber Fragen als unnötig etwas zerstören.

Zitat

Original von iPAQ-2210
Ich nehme mal an daß deine Maus einen rj-11 Stecker hat und dafür brauchst du ja die Belegung. Oder wie ist sie im Y-Adapter eingesteckt?

eben nicht.. die kabel sind fest drin in dem y - adapter..

edit: sagen wir mal ich bau erst einen seriellen stecker an die maus - das sollte doch recht einfach zu bewerkstelligen sein oder ?
aber die maus braucht doch irgendwoher noch ihren strom.. aber sie besitzt nur drei kabel, tx, rx und eben die masse.. wie kommt der strom zur maus ?

infinite

Eins vorweg, die Bilder sind so groß und haben so wenig Inhalt, daß ein kleinere Format auch gereicht hätte.
Wegen der riesigen Pics sind auf meinem Desktop alle Zeilen so breit, das ich zum Lesen jede einzelne Zeile nach rechts/links scrollen müßte.
Ist mir zu mühsam, desshalb verzichte ich aufs Lesen.

Die Maus ist von Leadtec und bietet am RJ11 Stecker +5, GND, RXD und TXD im RS232 Format. Die mittleren beiden Kontakte sind RXD & TXD.

Bei Reichelt und überall gibt es RS232 zu USB Adapterkabel für 7,99 , welche die komplette Konverterelektronik im in Weichplate eingegossenen RS232 Stecker haben. Ich habe für die gleiche Maus diesen RS232 Stecker längs aufgeschnitten und die RS232 Buchse entfernt. Dafür habe ich die vier benötigten Signal/VCC Leitungen heraus geführt und an eine RJ11 Buchse verlötet.

Auf dem Lappi/PC den USB tu Serial Treiber installiert, und jede Navi Spoft auf dem Lappi/PC erkennt die Maus an COM 4.

hi,
hab die fotos rausgenommen und stattdessen links drauf gesetzt.. die schemazeichnungen fand ich jetzt persöhnlich nicht zu groß..

ich glaube, dass das rote kabel der maus nicht die masse ist wie ich erst vermutet habe, sondern natürlich die 5v leitung sein muss..
masse wird wahrscheinlich die draht ummantelung am kabel sein.

@Brunhilde
meinst du mit deinem converter das hier ? ist das einzige was ich in der preisklasse um deine genannten 7.99 gefunden habe..

edit: der link zu dem usb to serial treiber fänd ich auch sehr interessant, danke im vorraus !

infinite

Hallo,

die Bilder sind sicher groß aber @Brunhilde bei einem 14" Monitor muß man natürlich scrollen :D.

@Brunhilde
Den Adapter bei Conrad finde ich interessant und vor allem sehr preiswert, aber weshalb so kompliziert über die USB-Schnittstelle
USB ist nicht so einfach wie du beschrieben hast und vor allem nicht immer auf Com4. Dann braucht man einen Treiber bei seriell nicht. Sei glücklich wenn es auf anhieb mit jeder Software geklappt hat. Da kann ich dir viele andere Beispiele nennen.

@infinite
Ich wußte nicht, daß deine Maus direkt an das Y-Kabel angelötet ist und keinen RJ-11 Zwischenstecker hat. Dies ist eigentlich nicht üblich. Jetzt verstehe ich auch, daß du das Gehäuse aufgeschnitten hast. Wenn du ein Voltmeter besitzt kannst du ja Plus und Minus ausmessen - damit hast du dann die Stromversorgung der Maus sichergestellt. Das ist auch der einzige Risikofaktor beim Anschließen. Wenn RX und TX vertauscht sind passiert nichts, es kommen halt dann keine Signale am Rechner an (habe ich auch schon öfter gemacht und es ist noch nie etwas zu Schaden gekommen). Wie du auf meinem Bild siehst, muß man nur den Minuspol =GND auch an die 9pol. serielle Schnittstelle mit anschließen. Und nachdem nur 3 Kabel in der Maus sind, kann GND eigentlich nur die Abschirmung sein aber das kann man ja ausmessen.
Jetzt wäre noch die Möglichkeit diesen Adapter zu verwenden aber nur wenn dein Rechner keine serielle Schnittstelle mehr hat (wie die neuen Laptops), ansonsten kannst du dir das Geld, den Treiber usw. sparen.

da die kabel "braun" und "orange" an der maus vorkommen und am ipaq stecker jedoch nicht am 12v adapter, und da die stecker laut svens pin belegung TX und RX sind, bleibt eigtl das rote kabel als einzigstes für 5v übrig..

muss man die umhüllung des kabels an den GND pin des seriellen steckers anschliessen, oder ist das nur ne option ?

Zitat

Original von iPAQ-2210
Jetzt wäre noch die Möglichkeit diesen Adapter zu verwenden aber nur wenn dein Rechner keine serielle Schnittstelle mehr hat (wie die neuen Laptops), ansonsten kannst du dir das Geld, den Treiber usw. sparen.

genau das ist leidergottes der fall.. mein laptop hat nur noch usb.. sonst würd ich mir auch den ganzen usb scheiss ersparen, aber wat mut dat mut.

eingesetzt werden soll das ganze übrigens beim map&guide travelbook.

infinite

Hallo,

>>>muss man die umhüllung des kabels an den GND pin des seriellen steckers anschliessen, oder ist das nur ne option ?

Am seriellen Stecker muß GND=Minus angeschlossen werden, den RX/TX ist sozusagen für die Signale der (Pluspol). Ich bin zwar kein Elektriker/Elektroniker aber mit RX/TX alleine geht es nicht.

Wenn du nur USB hast dann ist der Adapter natürlich notwendig. Wichtig ist, daß dein Laptop den USB Standart einhält d.h. 5V bei 500mA, sonst geht event. deiner Maus der Saft aus.

heute ist meine bestellung von reichelt gekommen, alles liegt bereit..

nun nochmal eben zum verständnis..

ich hab vom gps ja 4 kabel:

TX
RX
GND
5V

TX, RX und GND löte ich an die jweiligen pins der seriellen schnittstelle, den 5V port des gps an den 5V port des usb, richtig ?

weil so wie ich das sehe, liefert die serielle schnittstelle über keinen einzigen pin 5V, deswegen kann man eben auch nicht seriell einfach nur mit kabel an usb dran löten, auch richtig ?

infinite
