Steckerbelegung bei Audio 10 CD

Hallo freunde bin neu hier und brauche Hilfe. 0ch habe ein audio 10 cd von Becker in meiner kiste drin doch das ding will einfach nur originale cds annehmen. 0ch habe mir vorgenommen das ding auszutauschen. Doch bei der ersten hürde bin ich gescheitert. 0ch brauche die belegung der Stecker hinter dem radio. Ich kriege sonst mein neues radio gar net anschliessen. Oh man ich komm net klar.

Moin,Moin,

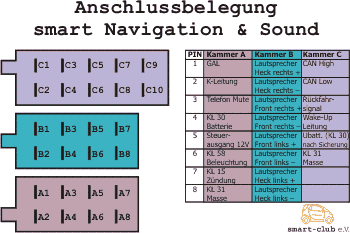

Hier kommt die Belegung

Zitat

Original von mentality
Hallo freunde bin neu hier und brauche Hilfe. 0ch habe ein audio 10 cd von Becker in meiner kiste drin doch das ding will einfach nur originale cds annehmen.

Hallo, das liegt nicht am Audio10CD, sondern an Deinen Kopien! Wahrscheinlich hattest Du eine zu hohe Brenngeschwindigkeit gewählt oder eine CD über 650 MByte gebrannt.

Bei mir liefen alle Kopien im Audio10CD (mit den runden oberen Ecken!)

Gruß Hans

Moin,Moin,

im Audio10 wurden aber über die Jahre viele verschiedene Laufwerke eingebaut, und bei einigen geht es tatsächlich nicht

danke hoffentlich komme ich damit klar. Doch mir faellt gerade ein, bei dem stecker im auto sind nur 5 stellen belegt. Ich werd es mal versuchen.Emmmm ich meine damit Kammer A

Moin,Moin,

1 -- 2 -- 3

Werden ja nicht unbedingt benötig

1=Geschwindigkeitsabhängige Lautstärkeregelung
2=Diagnoseleitung für den MB-Tester
3=Telefonstummschaltung

Hab nen sony XR-M500R mit einem mp3 wechsler noch vom alten daimler. Weiss einer ob dieses Geraet auch geschwindigkeitsabhaengige Lutstaerkeregelung???

Sony-Geräte hat es nie bei MB gegeben!!! Nur Becker-Geräte und MB-Geräte!!

Nein hehe, falsch verstanden, den hatte ich dort auch selber eingebaut :D:D. Nur das problem ist dort wo bei der Belegung Beleuchtung ist ist bei meinem daimler nichts vorhanden.

A1 = nicht vorhanden
A2 = grau
A3 = gelb schwarz denke mal für das telefon ist auch vorhanden
A4 = rot
A5 = blauweiss
A6 = nicht vorhanden ( das müsste ja beleuchtung sein
A7 = nicht vorhanden
A8 = Braun ( das ist masse ist auch ein breiteres kabel sowie das rote bei A4 )

Das checke ich jetz nicht mehr

Bei dem sony sind diese anschlüsse vorhanden

Permanentes plus
geschaltetes plus
,masse
beleuchtung
motorgesteuerte antenne
ATT weiss net wozu das ist

kann einer helfen komme net weiter habe kein bock noch für den Einbau geld auszugeben wo das ganze normal ziemlich einfach aUssieht.

Moin,Moin,

Dann hast Du schon ein Fahrzeug mit Lenkradbedienung und CAN-Datenbus darum fehlen dann die beiden Kabel bei Dir. Beide Kabel sind aber am Aschenbecher vorhanden, kannst Du da abgreifen und dann mit dem richtigen Pin in den Stecker reinstecken!!

Teilenummer für den Pin bei MB ist 011 545 80 26

Hey man holgi du bist echt super. Du meinst wohl die pins
A6 und A7

Genau

grau/blau ist Beleuchtung für Pin6
schwarz/gelb ist Kl.15 Zündung für Pin7

Hallo Holgi,

Du bist schon Klasse. jetzt habe ich schon auf einigen Infoseiten die Steckerbelegung für das Audio 10 gesucht. Demnächst suche ich grundsätzlich erst auf diesem Forum.

Mein Problem ist folgendes: Ich möchte jetzt auch mein Audio 10 CC gegen das 10 CD austauschen. In diesem Zusammenhang möchte ich einen Anschluss für ein MP3 -Gerät installieren.
Welcher PIN wäre dafür geeignet (Audio Line eventuell) falls so etwas möglich wäre.
Gibt es eine andere Lösung (ohne ein neues Radio)?
Oder kann ich diese Idee vergessen.

Moin,Moin,

Audio10 CD oder CC sind genau gleich,da gibt es von den Anschlüssen keine unterschiede, leider gibt es auch keine Line in/out, bei keinen MB-Geräten

Da wird das schon alles etwas schwieriger, oder Du versuchst es mal mit einen FM-Modulator, ich habe den aber auch noch nicht verbaut, und da streitet man sich auch, ob das nun gut ist oder nicht.

z.B. den hier:

MP3 Car Rock FM Modulator:

http://www.microboss.de/tex/main/produkte/frameset_pro.htm

aber Achtung es gibt die auch per Funk, die sind aber illegal und verboten in Deutschland, da eigener kleiner Sender !!!
