TT2 mit Tegaron?

    @Admin
    Ich habe im Thread "Tegaron" gelesen, daß es noch mehr Interessenten für den Umbau der Box gibt. Vielleicht ist es möglich, in dem anderen Thread auf die unten beschriebene Lösung zu verweisen ???


    @alle


    Hi,


    hier die Schritte, die notwendig sind um die Peiker-Box an einen PDA (mit 9-poligem seriellen Kabel zum Anschluss an einen PC-COM-Port) zu verbinden und das NMEA - Protokoll zu verwenden. Den 9-poligen Anschlussstecker der Peiker-Box würde ich aber nicht versuchen umzubauen, da nicht klar ist, ob auf einer inneren Lage der Platine ein Kontakt zu einem Pin des Steckverbinders besteht. Obwohl der Umbau bei mir funktioniert hat, sind alle Angaben ohne Gewähr !!!
    1. Bau eines Adapters 15-polig auf 9-polig
    PIN 11 15-polig auf PIN 3 9-polig
    PIN 5 auf PIN 5
    PIN 8 auf PIN 8
    2. Bei manchen Systemen ist am 9-poligen Stecker PIN 6 mit PIN7 zur Schnittstellenfreigabe zu brücken. Da diese Brücke im Normalfall nicht schadet, kann man sie vorsichtshalber gleich mit einbauen.

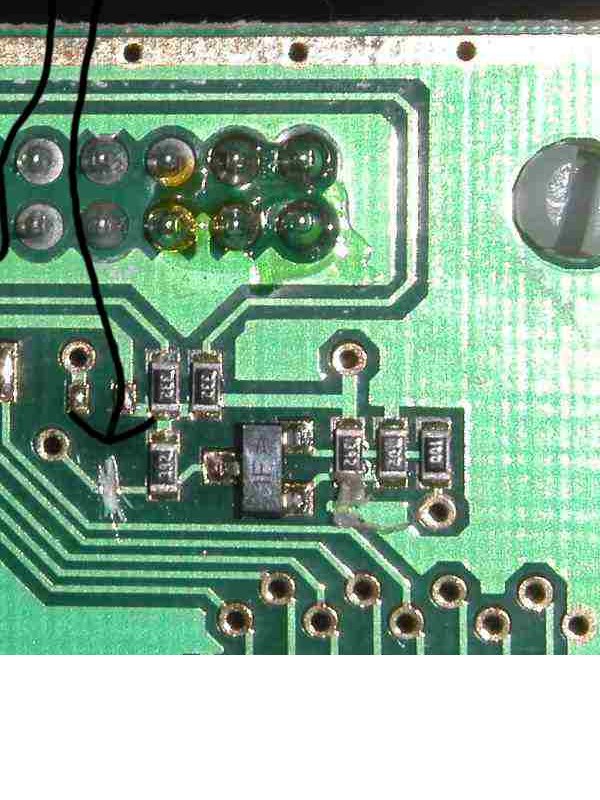

    3. Es ist ein Leiterzug auf der Platine der Peikerbox zu trennen. (Bild als Auschitt von airpowers Bild und mit dessen Genehmigung weiter unten. Ich habe leider noch kein eigenes Bild.
    Dann Box und PDA miteinander verbinden und bei Aufruf des GPS-Maus-Tools von Peter Machatchek sollten nach Öffnen der seriellen Schnittstelle NMEA-Track zu sehen sein:


    $GPGSV,3,2,09,18,29,301,00,23,13,331,00,08,11,087,28,10,01,194,36*77
    $GPGSV,3,3,09,05,01,225,00,,,,,,,,,,,,*41
    $GPRMC,172135,A,5205.0171,N,01137.4063,E,0.000,0.0,250703,1.1,E*76
    $PRWIZCH,05,0,10,6,18,2,07,7,08,2,23,0,00,0,28,7,09,2,00,0,00,0,26,7*4A
    $GPGGA,172136,5205.0171,N,01137.4063,E,1,03,1.56,95.0,M,46.7,M,,*4A
    $GPGSA,A,2,07,28,26,,,,,,,,,,2.50,1.56,1.95*02
    $GPRMC,172136,A,5205.0171,N,01137.4063,E,0.000,0.0,250703,1.1,E*75
    $PRWIZCH,05,0,10,6,18,2,07,7,08,2,23,0,00,0,28,7,09,2,00,0,00,0,26,7*4A
    $GPGGA,172137,5205.0171,N,01137.4063,E,1,03,1.56,95.0,M,46.7,M,,*4B
    $GPGSA,A,2,07,28,26,,,,,,,,,,2.50,1.56,1.95*02
    $GPGSV,3,1,09,26,75,203,37,28,45,061,31,09,41,275,27,07,33,117,35*70
    $GPGSV,3,2,09,18,29,301,00,23,13,331,00,08,11,087,27,10,01,194,36*78
    $GPGSV,3,3,09,05,01,225,00,,,,,,,,,,,,*41
    $GPRMC,172137,A,5205.0171,N,01137.4063,E,0.000,0.0,250703,1.1,E*74

    @whaensch


    !WOW!:respekt


    das war ebenso flott wie nett, DANKE!


    -hüstel- eine frage bleibt mir noch...zur sicherheit...


    wie zählst du die pin nummern?


    angenommen, man sieht auf den 9 poligen sub d, die reihe mit 5 pins unten, 4 pin oben - wo ist pin 1???


    (das ist wahrscheinlich die mega-dau frage, aber ich habe wirkl. keinen plan ob es da eine universelle lesart gibt...) sorry und danke auf jeden fall schon mal, gruss aus bonn (01.19 und endlich mal REGEN...)

    Hi,


    normalerweise sind auf den Steckern die PIN-Nummern ganz klein neben den Pins aufgedruckt (bei Buchsen meist von vorn und bei Steckern von hinten :D ). Wenn man von vorn auf die Buchse schaut, dann ist oben rechts die 1, oben links die 5, unten rechts die 6 und unten links die 9. Schaut man von vorn auf einen Stecker dann ist das Ganze (keinen Denkfehler vorausgesetzt!) seitenverkehrt - also rechts oben 5, rechts unten 9, links oben 1 und links unten 6.


    Viel Spass beim löten

    @ichmich


    Wenn du das Teil wegen der Mute-Schaltung willst, würde mich interessieren, was die bringen soll.


    Die Box kann ja nicht wissen, wann die Navi-Soft eine Durchsage startet, also ist die ominöse Mute-Schaltung IMHO nutzlos.


    ~ghw

    @ghw


    ich fürchte, dass du leider recht hast....schade.


    @whaensch


    DANKE!!! für die erläterung, ich poste, wenn es fertig ist

    @airpower @BaYer  @Iceman @ whaensch @ghw


    Fluppt prima! Alles umgebaut und oberflächlich mit Strom versorgt und klappt klasse. Eben mal rumgecruist und mit meiner noch (Armaturenbrett) eingebaut HI 203 verglichen (immer wild hin- und hergestöpselt bei bestehender Stromversorgung):


    Grundsätzlich hat die Tegaron (mit Aussenantenne) rd. 2-3 Satelitten mehr als die interne 203. Bei Abrissen wie Tunnelfahrten ist die Tegaron auch deutlich schneller wieder da - so ca. 4 sec. zu 30 sec.


    Ganz anders sieht es jedoch aus, wenn ich die Tegaron Antenne ebenfalls auf dem Armaturenbrett liegt - dann nimmt sich das nicht mehr viel - hier sind dann beide System annähernd gleich auf (nur Einloggen ist bei der Tegaron dann doch noch etwas schneller).


    Ich habe mir noch zum Testen eine Roadstar Sirf bestellt, ich poste mal den Vergleich.


    Gruss und nochmals DANKE! für Eure schnelle und kompetente Hilfe.


    Gruss

    hi nochmal,


    ich habe mittlerweile eine roadstar sirf 2 ausprobiert - im direkten vergleich zum umgebauten tegaronsystem.


    zumindest in meinem auto (klassischer geländewagen, landrover mit steiler scheibe) ist das tegaron system mit externer antenne auch dem internen sirf 2 überlegen.


    das tegaron ist schneller nach abriss wieder da und hat je 1-2 sat mehr; von daher konnte ich bei mir keinen gravierenden unterschied zwischen der hi 203 und der roadstar feststellen - mag aber durchaus an der neigung der scheibe liegen....


    fazit:
    ich bin begeistert vom umgebauten tegaronsystem, danke nochmal für die tolle hilfe


    gruss

    @whaensch


    Hallo,

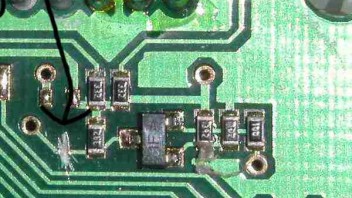

    habe mir einen Adapter für meinen Tegaron gebaut und die auf dem Bild beschriebene Leiterbahn durchtrennt.


    Leider sendet meine Box trotzdem nur RMC! Eine Idee warum?


    Handelt es sich auf dem Bildausschnitt wirklich um die richtige Leiterbahn?


    Viele Grüße
    Honk

    Hallo liebes Forum,


    nachdem ich heute meinem Teragon 8 Stunden am Stück verzweifelt versucht habe, mehr als das RMC-Protokoll zu entlocken ?( hab ich mich nun doch endlich hier im Forum angemeldet.


    Ich habs auch mit dem Leiterbahndurchtrennen und mit einem Adapter ausprobiert (wie oben beschrieben, funktioniert mit Pocket Streets 2002 prächtig), nur mehr als RMC bekomm ich nicht aus dem Kasten raus... :-D) Und so frag ich mindestens genauso verzweifelt wie mein Vorschreiber hier im Forum: WAS MACH ICH FALSCH ??? HILFEEEE !!!


    Würd mich über ne Antwort freuen,


    Grüßle Martin
