aps 30 + becker silverstone 2662 cdwechsler????

    hallo
    habe bei mir im wagen einen mercedes aps30 (baujahr 2000) navigationssystem, jetzt habe ich mir einen Becker Silverstone 2662 gekauft, nur die anschlüsse passen irgendwie nicht, geht das überhaupt mit dem gerät, hats jemand versucht????
    vielen dank für die antworten
    mfg siegfried

    Hallo tango052,


    Wie weit bist du denn überhaupt mit der Installation gekommen ?
    Ist der D2B - Stecker am APS 30 jetzt passend ?
    Bei mir funktioniert es definitiv.
    Ich komme aus der Nähe von Limburg an der Lahn.
    Bei Interesse zeige ich dir gerne persönlich wie der Wechsler angeschlossen wird.


    Gruß, Sascha

    Hallo tango052 und alle anderen,


    Ich habe mal eine Zeichnung gemacht die erläutert, wo welches Kabel und Lichtleiter angeschlossen wird.


    Wer Interesse hat möge mir bitte an *** eine Mail schicken.Ich habe leider keine Möglichkeit, hier ein Bild einzufügen.


    Gruß, Sascha

    Einmal editiert, zuletzt von AudiFan ()

    hallo
    vielen dank für eure hilfe
    aber bei mir sind die stecker das hauptproblem;
    - die lichtwellenleiter vom becker sind am stecker irgendwie etwas länger wie die von mercedes
    -mercedes hat für den aps30 eine extra stromversorgung
    ich poste gleich mal bilder von den steckern rein
    mfg

    hallo nochmals
    ich glaub das mit den bildern wird heute nix


    also folgende probleme


    -der aps 30 hat einen steckplatz für die 2 lichtleiterkabel (die köpfe passen nicht in den becker 2662), diesen stecker hab ich bei mercedes gekauft.


    -wenn mann einen mercedes cd wechsler hat dann gibt es einen seperaten kabelsatz, ich glaube der ist für strom, die köpfe passen ebenfalls nicht an den becker 2662


    also ich schaue mal, wenn´s nicht klappt stell ich den wechsler bei ebay, ich kaufe mal morgen den stromsatz und den lichtleiterkabel von mercedes, hab leider nur den für becker, welche ander köpfe haben


    vielen dank
    mfg

    Hallo,
    wenn ich Dich richtig verstanden habe, hast Du einen Becker Wechsler ohne Original Becker-LWL-Kabel, aber ein MB-LWL, welches in Dein MB-Radio passt, wovon das andere Ende aber nicht in den Wechsler passt. Wenn das so ist, kannst Du von Deinem LWL den Stecker der nicht in den Wechsler passt einfach abschneiden. Es ist darauf zu achten, daß es ein gerader Schnitt ist. Die Schnittfläche muß schön eben sein und sollte nach Möglichkeit keine Riefen haben (ggf. mit einer feinen Nagelfeile gerade- und glattfeilen). Dann entfernst Du vorsichtig mit einem scharfen Teppichmesser die Ummantelung der Strippenenden, so daß von dem transparenten Innenleiter 1,5 mm rausschauen.

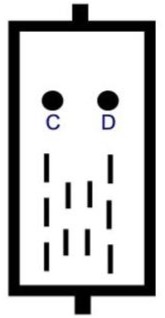

    Die LWL-Strippe, die radioseits eine rote Kunststoffkappe hat, steckst Du in das C-Loch der Buchse am Wechsler, die Strippe mit der transparenten Kunststoffkappe in das D-Loch (siehe beigef. Abb.) Wenn das Kabel zuviel Spiel hat, kannst Du mit es am Ende der Ummantelung mit einer Lage Isolierband künstlich verdicken, damit es straffer sitzt. Den restlichen Hohlraum der Wechslerbuchse mußt Du nun mit Füllmaterial (weiches Papier oder ähnl.) ausstopfen, damit die LWL noch etwas mehr Halt bekommen. Zum Schluß gibst Du eine Schicht Heißkleber über das Füllmaterial mit den herausstehenden LWL. Das sollte genügen, daß die LWL genügend fixiert sind.


    Viel Spaß beim Basteln,


    Gruß


    Albrecht
    P.S: LWL=Lichtwellenleiter

    hallo
    also mein hauptprobelm:
    habe den d2b kabel von becker, und den d2b kabel von mb,
    der d2b kabel von becker passt nicht an den aps 30, die köpfe sind länger als der d2b kabel von mb,


    der d2b kabel von mb passt an den aps 30 aber leider nicht an den becker wechsler,
    habe versucht die köpfe rauszunehmen ging nicht, das mit dem schneiden wie es oben beschrieben ist, weiss ich nicht ob ich das so hinbekomme, aber es wäre auch der letzte versuch,
    vielen dank
    mfg selcuk

    Hallo,
    wenn Du beide Kabelsätze hast, ist die Sache noch einfacher:
    Du modifizierst das Becker-Kabel, indem Du den Stecker abschneidest, der nicht ins MB-Radio passt.

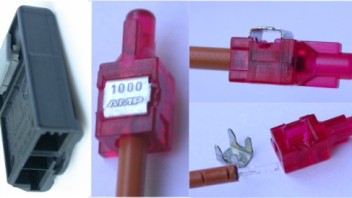

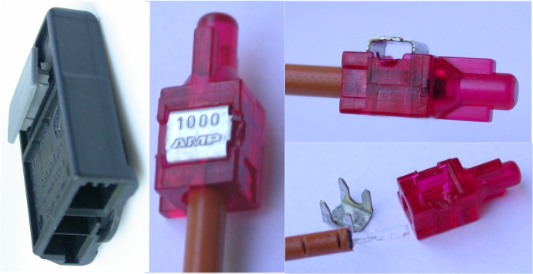

    Dann nimmst Du den MB Kabelsatz zur Hand und demontierst den Stecker, der ins Radio gehört wie folgt: Der Stecker hat eine kleine hellgraue Kunststoffplatte, die Du nach oben hin anhebst (nimm die Fingernägel, oder ein Messer zur Hilfe). Dann kannst Du die Kabelstrippen rausziehen.
    Nun mußt Du die Kunststoffkäppchen (rot und transparent) von den einzelnen Strippen abmontieren:
    Die Fassung der Käppchen hat eine kleine Metallplatte, die sich mit viel Gefühl unter Zuhilfenahme eines kleinen Messerchens oder besser eines kleinen Uhrmacherschraubenziehers abhebeln lassen. Wenn Du die Metallplättchen rausgezogen hast, lassen sich die Kunststoffkäppchen vom Kabel abziehen. Nun mußt Du die abgeschnittenen Kabelenden Deines Becker-Kabelsatzes so bearbeiten, daß sie exakt so aussehen wie die Kabelenden des MB-Kabels, wovon Du die Kunsstoffkäppchen abgezogen hast. Dann montierst Du die Kunststoffkäppchen auf Dein Becker-Kabel. Achtung: Rote Kappe auf die Strippe, die zum C-Loch führt, transparente Kappe auf die Strippe, die zum D-Loch führt (s.Abb.von meinem letzten Posting). Zum Schluß nur noch die Strippen in das vorher demontierte Steckergehäuse stecken, die graue Kunststoffplatte wieder festdrücken und fertig ist die Laube.
    Das ganze klingt komplizierter als es ist. Wenn handwerklich nicht vollkommen ungeschickt bist, sollte das gelingen.
    Gruß


    Albrecht

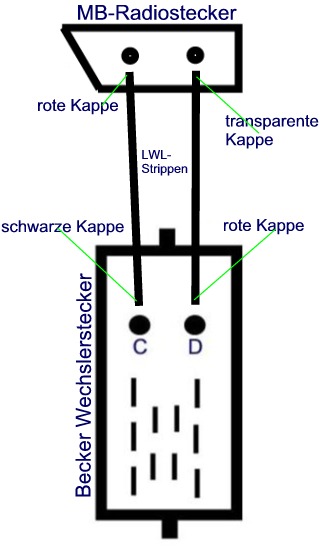

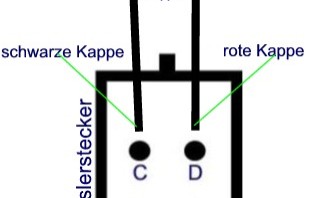

    Uupps, kleine Korrektur was die Farbcodierung der Strippen anbelangt.
    Da die Steckerbelegung im Vergleich zu den jeweiligen Gerätebuchsen im Prinzip spiegelverkehrt zu betrachten ist, hat sich in meinem Posting mit der Wechslerbuchsenzeichnung ein kleiner Fehler eingeschlichen: In das C-Loch gehört schon "rot", allerdings nicht radioseits. D.h. Die Strippen haben an den Enden immer eine entgegengesetzte Farbcodierung.
    Folglich hat die Strippe mit dem roten Kunststoffkäppchen am anderen Ende ein transparentes und umgekehrt. Der Beckerstecker ist rot und schwarz codiert - folglich gehört auf die wechslerseits schwarze Strippe radioseits ein rotes Käppchen und auf das wechslerseits rotcodierte Strippenende radioseits ein transparentes Käppchen.


    Alles klar ?


    Gruß


    Albrecht

    Moin,Moin,


    nur ne kleine Ergänzung dazu, durchtrennen des Lichtwellenleiters würde ich mit einer Rasierklinge machen, aber auf keinen Fall den Lichtwellenleiter mit einer Feile bearbeiten, auch nicht mit einer feinen, damit wird das Licht nur unnütz gebrochen.

    Hallo allerseits,


    Seit ihr denn alle schon ein Stück weitergekommen ???


    Sollten die Lichtleiterenden beim abschneiden mit einer Rasierklinge verkratzen, könnt ihr die Enden mit Politurpaste wie man sie für Handydisplays nimmt wieder polieren.


    Zum schneiden eignet sich vielleicht noch besser die Klinge eines Teppichmessers da Rasierklingen sehr dünn sind und leicht brechen.


    Heftpflaster parat halten :P


    Gruß, Sascha

    hallo
    hab euch mal die bilder gemacht, also wie ihr auf dem foto sieht hab ich den original lwl (lichtwellenleiter) von becker mit dem stecker, den stecker kann mann außereinander nehmen. Die stromversorgung an dem stecker lasse ich dran. ich nehme die lwl von mercedes und mache den an den becker wechsler, das andere Ende passt an den aps30. Das mit dem fixieren muss ich mal schauen, ich denke mal mit kleber o.ä. wirds klappen. Ich versuche das ding morgen mal dranzumontieren.
    vielen dank
    mfg selcuk

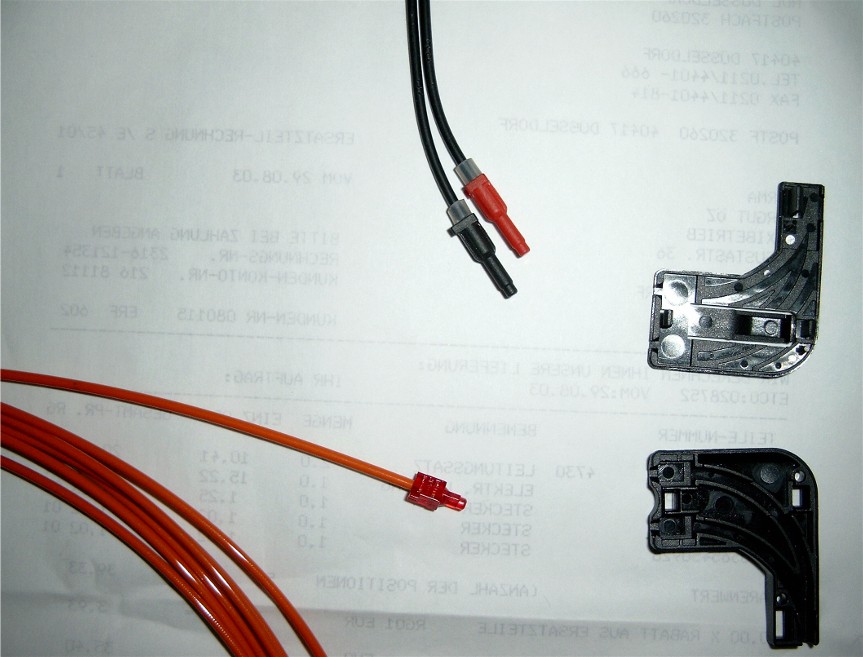

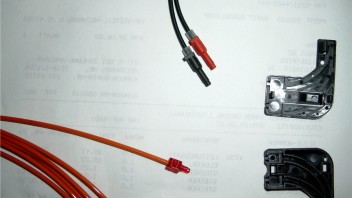

    dieses bild gehört zu dem obrigen text.
    also hier sind die lwl abgebildet und der stecker von mercedes. Die oberen lwl mit den längeren stecker sind die von becker, der untere mit dem kurzen stecker ist der von mercedes.


    mfg selcuk
